Accesorios de la subestación, accesorios de la línea
Tipo
Accesorios de empalme
OEM
Aceptar
Muestra
Disponible
Nombre
Pinza de cable abajo
Paquete
Cartón, pallet, caja de madera
Especificación
Descargar la pinza para ADSS/OPGW
Código del HS
7326909000
Capacidad
5000 por mes
Descripción de Producto

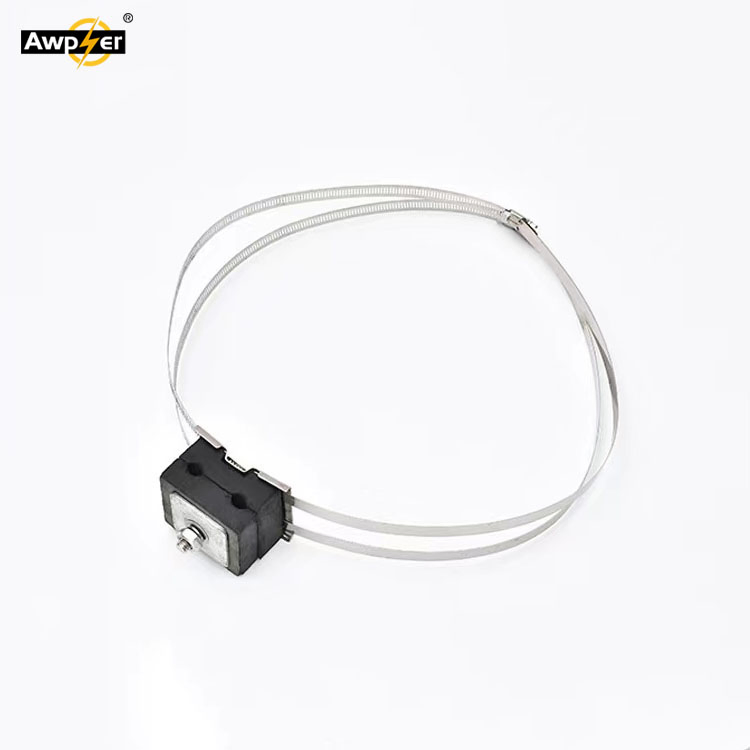

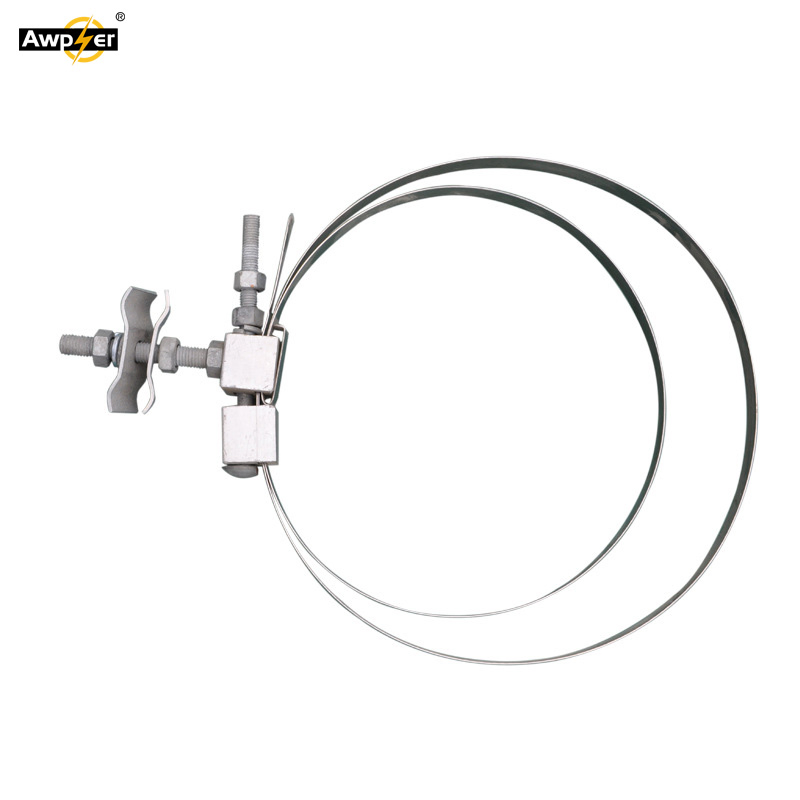

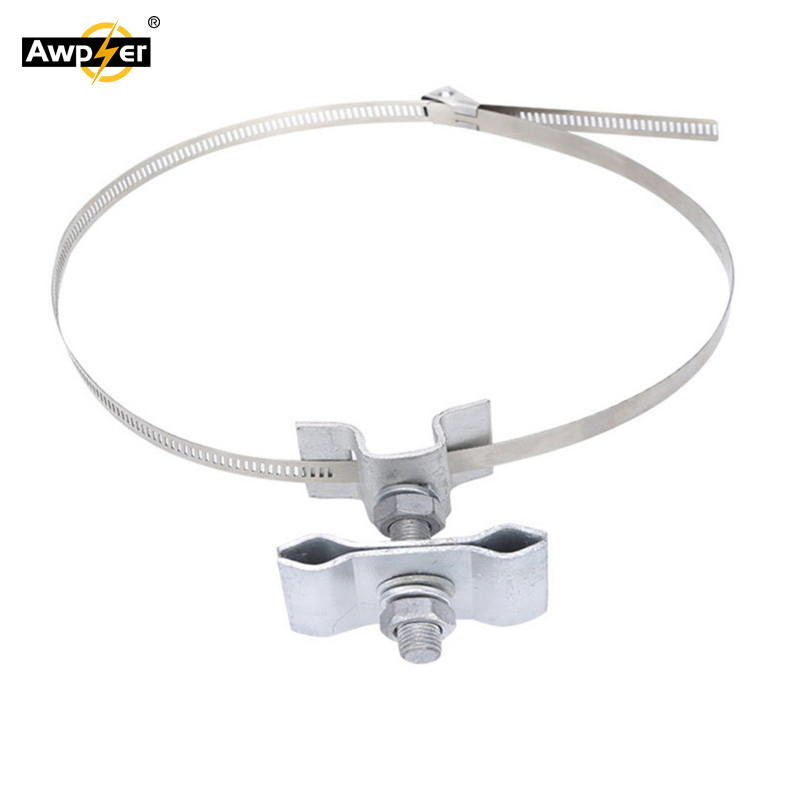

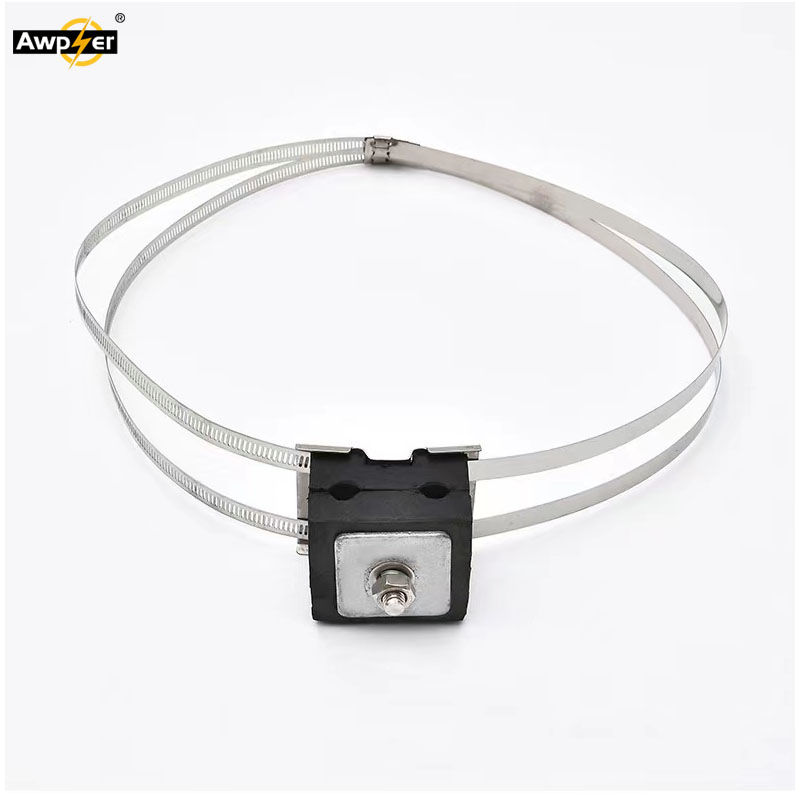

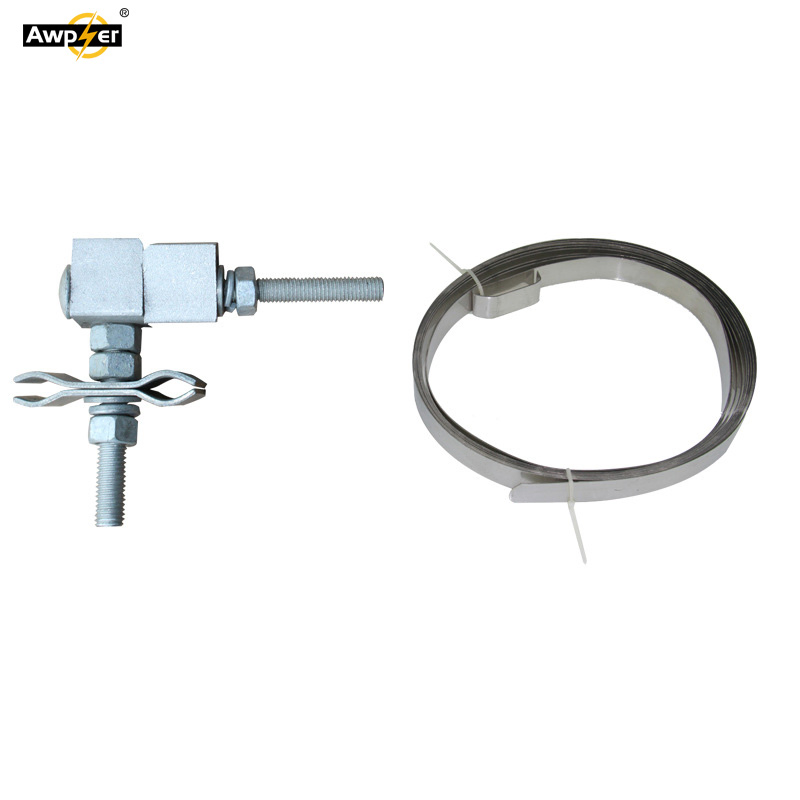

Abrazadera de bajada (Downlead) para cable OPGW / ADSS
La pinza de bajada se utiliza para guiar y fijar el cable óptico durante la conexión, optimizando significativamente el rendimiento mecánico del sistema. Se aplica principalmente en líneas de comunicación de sistemas de transmisión de energía aérea de alta tensión de 35 kV y superiores. El diseño del tubo de acero inoxidable y del núcleo de cable trenzado garantiza que la fibra óptica permanezca protegida y con la longitud redundante precisa. El cable dieléctrico autoportante (ADSS) se suspende en postes o torres con ángulos de giro inferiores a 25°.
Detalles de Aplicación
Las abrazaderas de bajada con inserto de goma para estructuras de torres se emplean para fijar el cable óptico en las transiciones ascendentes y descendentes, previniendo oscilaciones y protegiendo la cubierta del cable contra el desgaste por fricción.
Características Principales
Amplia gama de aplicaciones: Adecuada para cables de fibra óptica tipo esqueleto, trenzado por capas, tubos blindados y no blindados, ofreciendo una alta flexibilidad de instalación.
Rigidez dieléctrica: Resistencia de 15 kV CC sin sufrir fallos ni rupturas durante 2 minutos continuos.
Estabilidad en postes: Diseñada para utilizarse con abrazaderas de banda de acero inoxidable en postes, inmovilizando los tramos del cable y evitando la abrasión.
Ubicaciones de uso: Ideal para postes iniciales, finales y de conexión a lo largo de la línea del cable óptico.
Intervalo recomendado: Instalación estándar de una unidad cada 1,5 metros de longitud.
Tabla de Características Técnicas
Nombre del Producto
Modelo
Diámetro del Conductor (mm)
Aplicación
Abrazadera de goma de bajada para torre
TGY 1110-T
9.0 - 11.1
ADSS
TGY 1330-T
11.2 - 13.3
TGY 1550-T
13.4 - 15.5
TGY 1800-T
15.6 - 18.0
Abrazadera metálica de bajada para poste
TGY 115-T
7.0 - 11.5
OPGW
TGY 160-T
11.6 - 16.0
TGY 200-T
16.1 - 20.0
Abrazadera de goma de bajada para poste
TGY 1110-H*
9.0 - 11.1
ADSS
TGY 1330-H*
11.2 - 13.3
TGY 1550-H*
13.4 - 15.5
TGY 1800-H*
15.6 - 18.0
Abrazadera metálica de bajada para poste
TGY 115-H*
7.0 - 11.5
OPGW
TGY 160-H*
11.6 - 16.0
Preguntas Frecuentes (FAQ)
1. ¿Con qué certificaciones de calidad cuentan estos productos?
La fabricación de estos productos cumple rigurosamente con los estándares internacionales más exigentes:
• Sistema de Gestión de Calidad: Certificación ISO 9001:2015.
• Sistema de Gestión Medioambiental: Certificación ISO 14001:2015.
• Sistema de Gestión de Seguridad y Salud Ocupacional: Certificación ISO 45001:2018.
2. ¿Qué tipo de accesorios de red y líneas de transmisión se fabrican?
Se dispone de una gama completa de componentes de tendido, incluyendo herrajes de suspensión y tensión para cables de fibra óptica ADSS y OPGW, retenciones preformadas helicoidales, accesorios para redes FTTH, herrajes para líneas de distribución aéreas, crucetas de acero galvanizado por inmersión en caliente (HDG), varillas de anclaje, pernos, tuercas, arandelas y componentes para redes de distribución eléctrica.
3. ¿Cuáles son los materiales empleados en la fabricación de los herrajes preformados?
Las retenciones preformadas de callejón sin salida se fabrican comúnmente en alambre de acero galvanizado o alambre de acero revestido de aluminio. Para las varillas de armadura de protección se emplea aleación de aluminio de alta resistencia. Adicionalmente, se pueden procesar otros materiales metálicos como el cobre a requerimiento del proyecto.
4. ¿Es posible suministrar planos técnicos para la verificación previa?
Sí, se suministran planos técnicos detallados para la verificación exacta de las dimensiones y tolerancias mecánicas. También es posible diseñar planos específicos a partir de muestras físicas o imágenes acotadas enviadas por el cliente.
5. ¿Se facilitan certificados de origen para procesos de aduana?
Sí, todos los despachos cuentan con la documentación adecuada y están autorizados para la emisión de Certificados de Origen y facturas visadas requeridos por los organismos y consulados oficiales de destino.
6. ¿Cómo se gestionan las cotizaciones bajo requisitos de precio objetivo?
Se realiza un análisis pormenorizado del precio de destino junto con las directrices técnicas del cliente, con el objetivo de formular alternativas comerciales optimizadas que garanticen tanto la competitividad del presupuesto como la viabilidad técnica del herraje.
