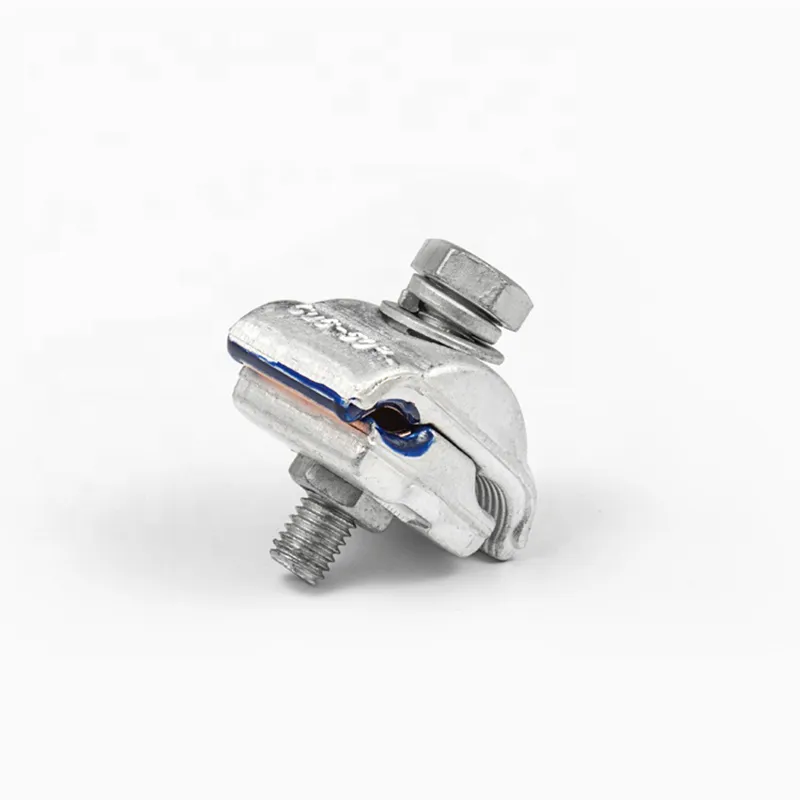

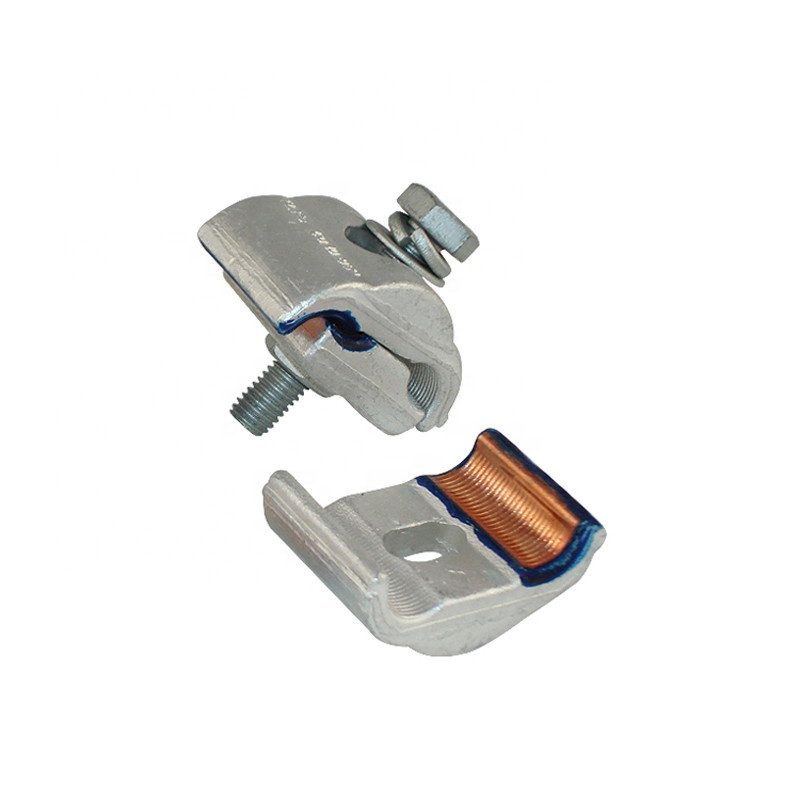

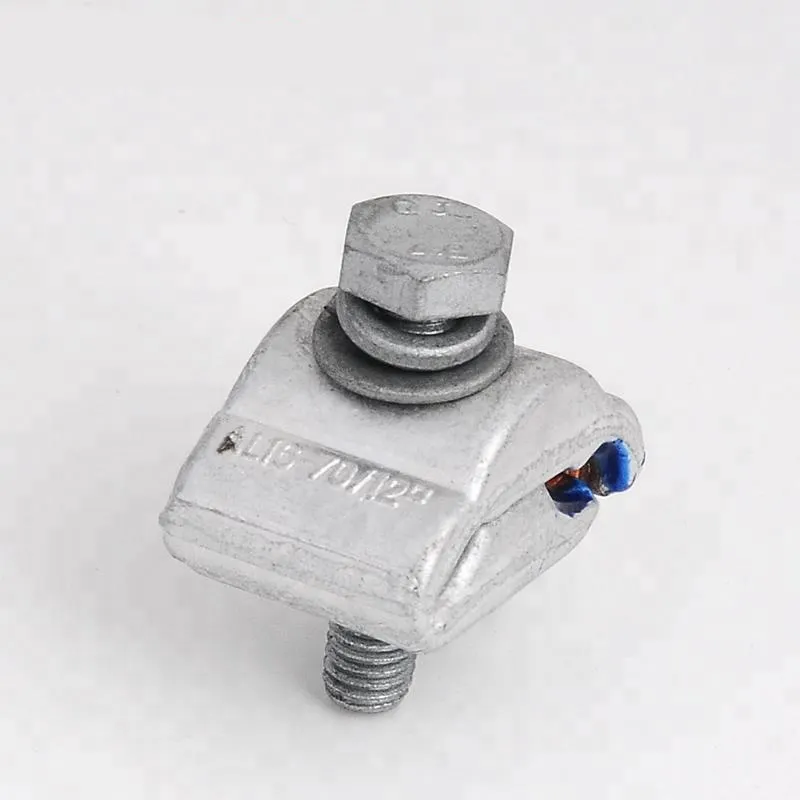

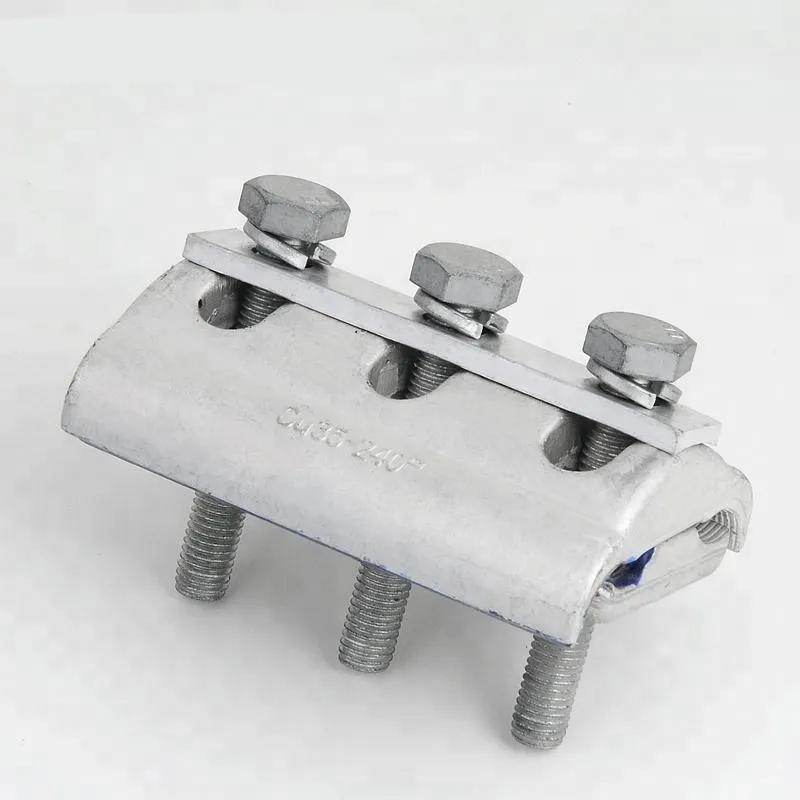

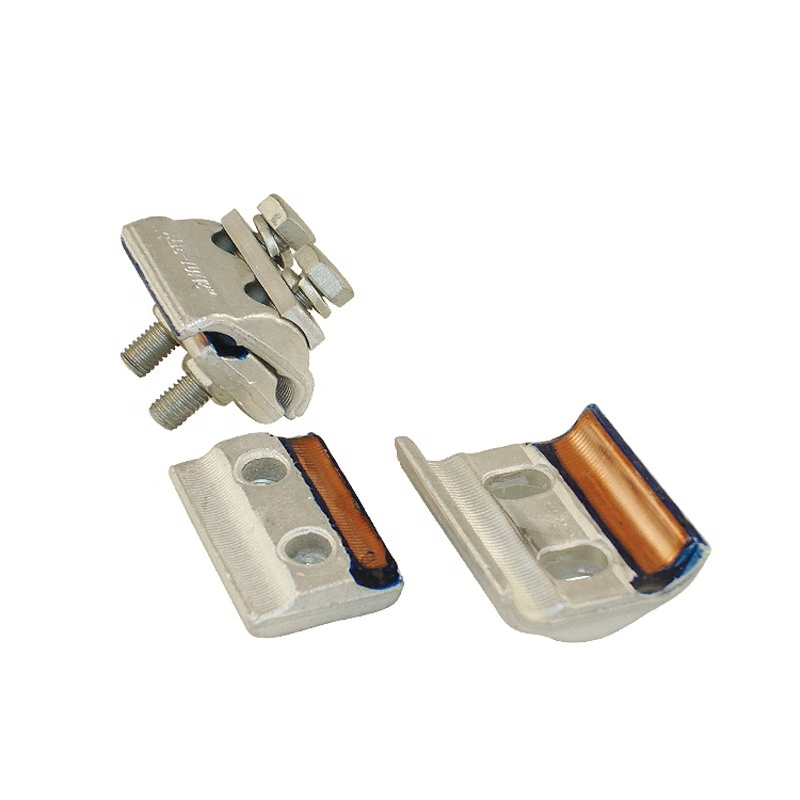

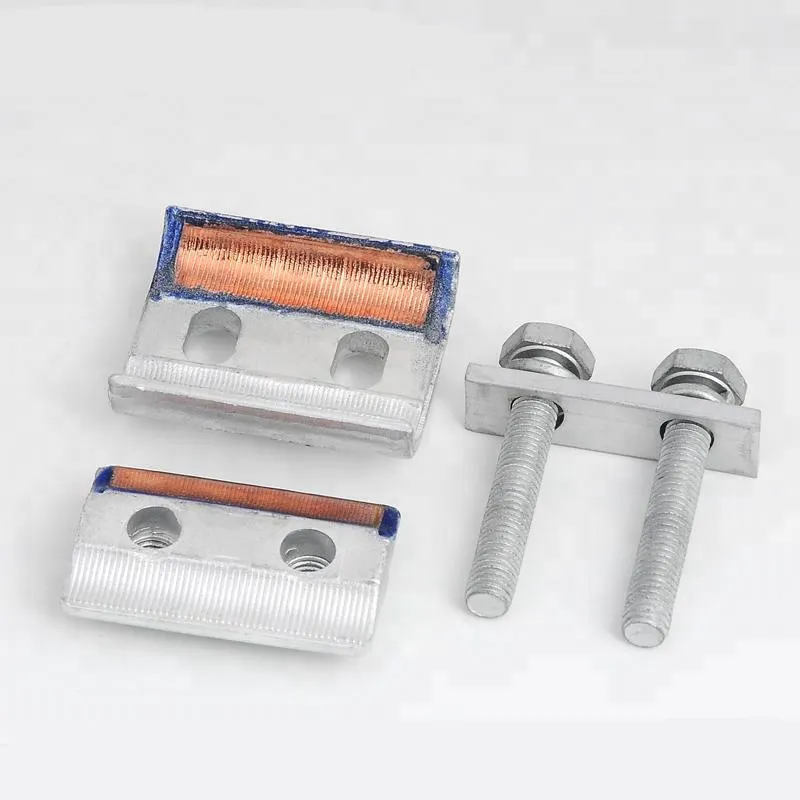

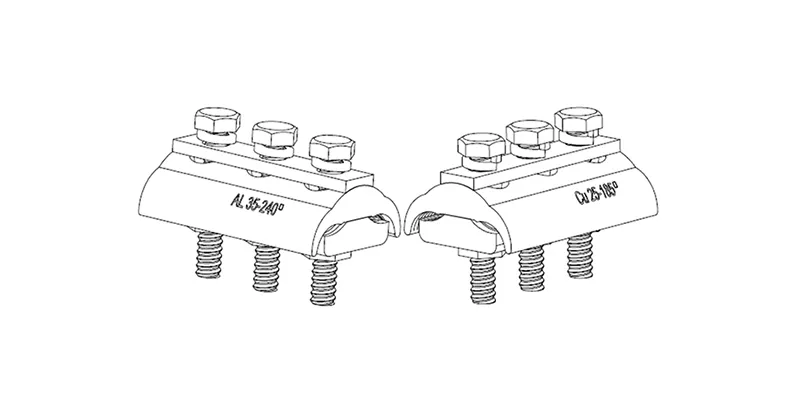

CAPG Cu-Al ranura conector paralelo se utiliza para la falta de conexión del cojinete y offset de aluminio cable trenzado de aluminio, alambre trenzado, se utiliza con cubierta aislante para el efecto de medidas de protección y aislamiento.
Tipo
Sección transversal del conductor (mm2)
El tornillo

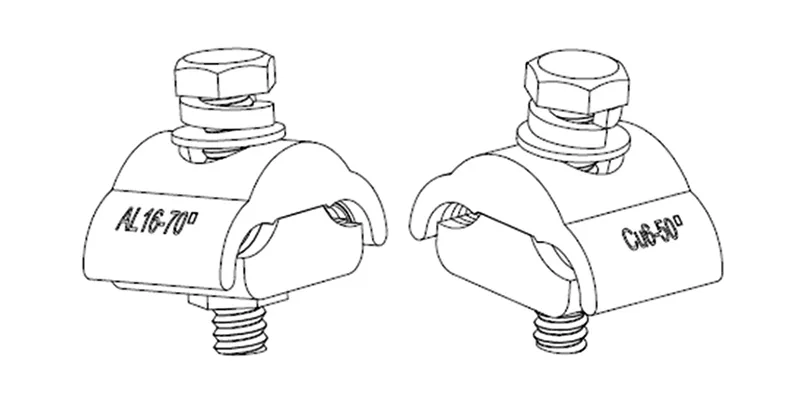

CAPG-A1
Cu 6-50 Al 16-70
1xM8x40
CAPG-A2
Cu 10-95 Al 25-150
1xM8x45
Tipo
Sección transversal del conductor (mm2)
El tornillo
CAPG-B1
Cu 6-50 Al 16-70
2xM8x45

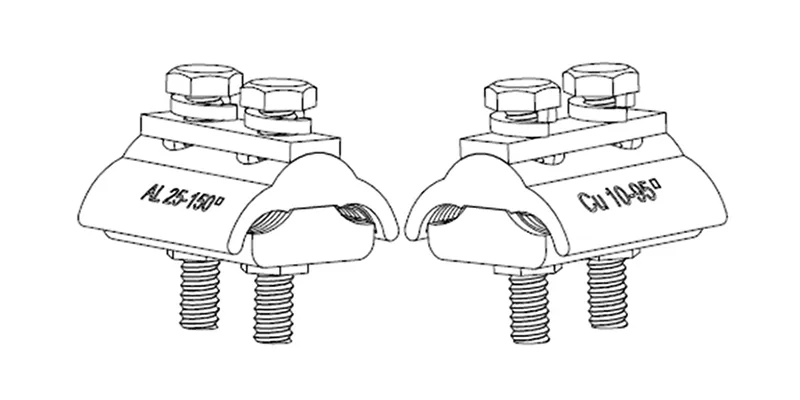

CAPG-B2
Cu 10-95 Al 25-150
2xM8x50
CAPG-B3
Cu 25-185 Al 35-200
2xM10x60
Tipo
Sección transversal del conductor (mm2)
El tornillo
CAPG-C1
Cu 6-50 Al 16-70
3xM8x45
CAPG-C2
Cu 10-95 Al 25-150
3xM8x50
CAPG-C3
Cu 25-185 Al 35-240
3xM10x60

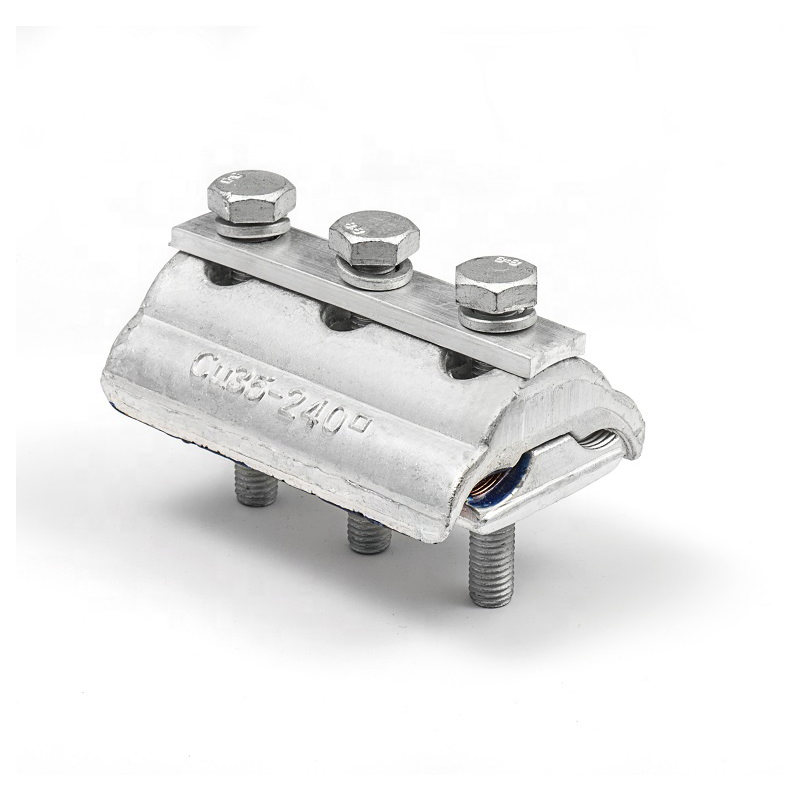

CAPG-C4
Cu 35-240 Al 35-300
3xM10x70
Preguntas Frecuentes (FAQ)
¿Para qué sirve el conector de ranura paralela CAPG?
Se utiliza principalmente para establecer conexiones eléctricas seguras y no sometidas a tensiones mecánicas entre conductores de aluminio y conductores de cobre en líneas aéreas de distribución.
¿Por qué es importante el diseño bimetálico en estos conectores?
El diseño bimetálico (Cu-Al) evita la corrosión galvánica que ocurre de manera natural cuando el cobre y el aluminio entran en contacto directo, garantizando así una conductividad óptima y duradera en la instalación.
¿Qué función cumple la cubierta aislante en el conector CAPG?
La cubierta aislante proporciona una protección mecánica complementaria y aislamiento eléctrico contra agentes externos ambientales, incrementando la seguridad general del sistema.
¿Cómo se dividen los modelos CAPG según el número de pernos?

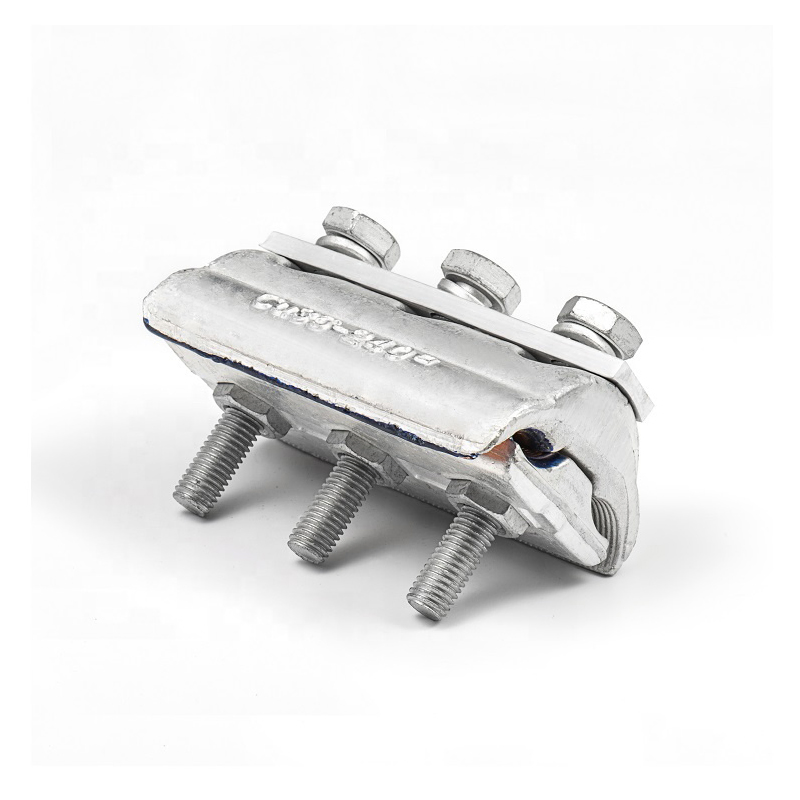

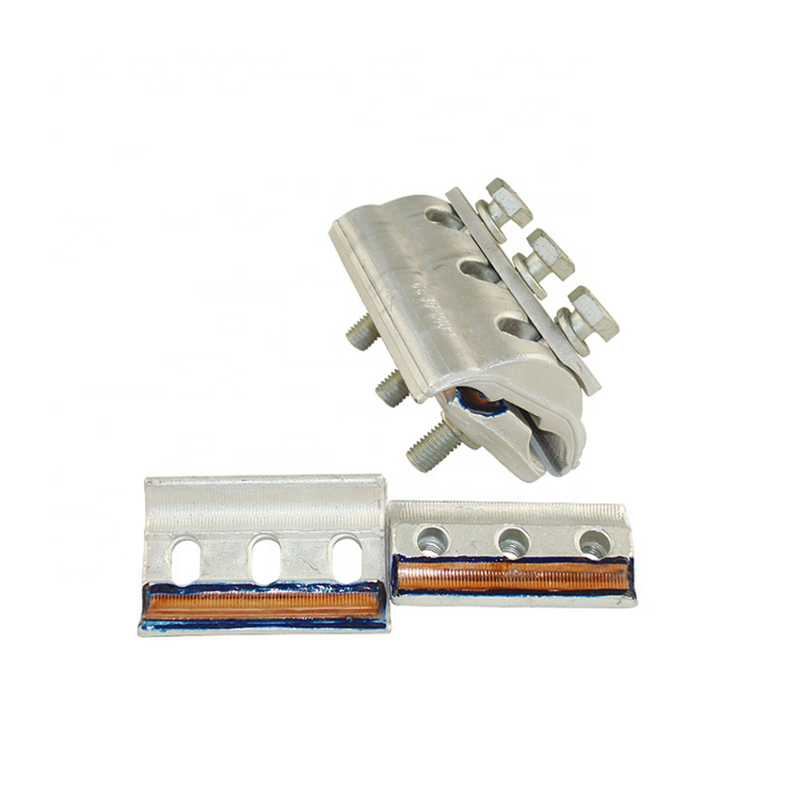

La serie se divide en tres tipos principales para ajustarse a los requerimientos de presión y tamaño: la serie CAPG-A emplea 1 perno, la serie CAPG-B cuenta con 2 pernos y la serie CAPG-C incorpora 3 pernos de sujeción.
¿Cuál es el rango de sección de cable que admiten los conectores CAPG?
Permiten conectar rangos amplios de sección de conductor que van desde 6 mm² hasta 240 mm² en cobre (Cu) y desde 16 mm² hasta 300 mm² en aluminio (Al), según la variante del modelo seleccionada en las tablas de especificaciones.
