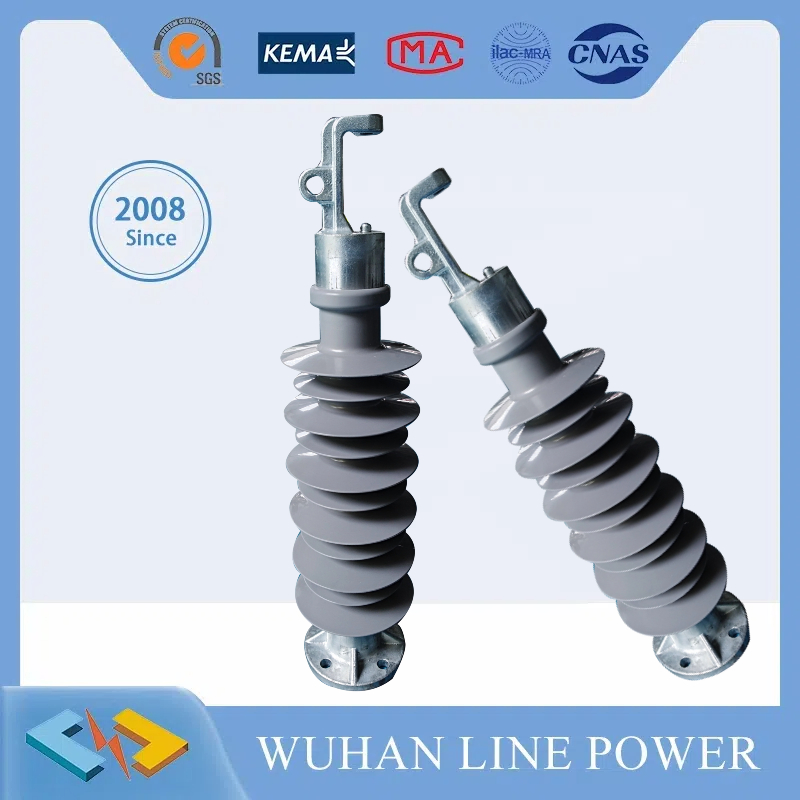

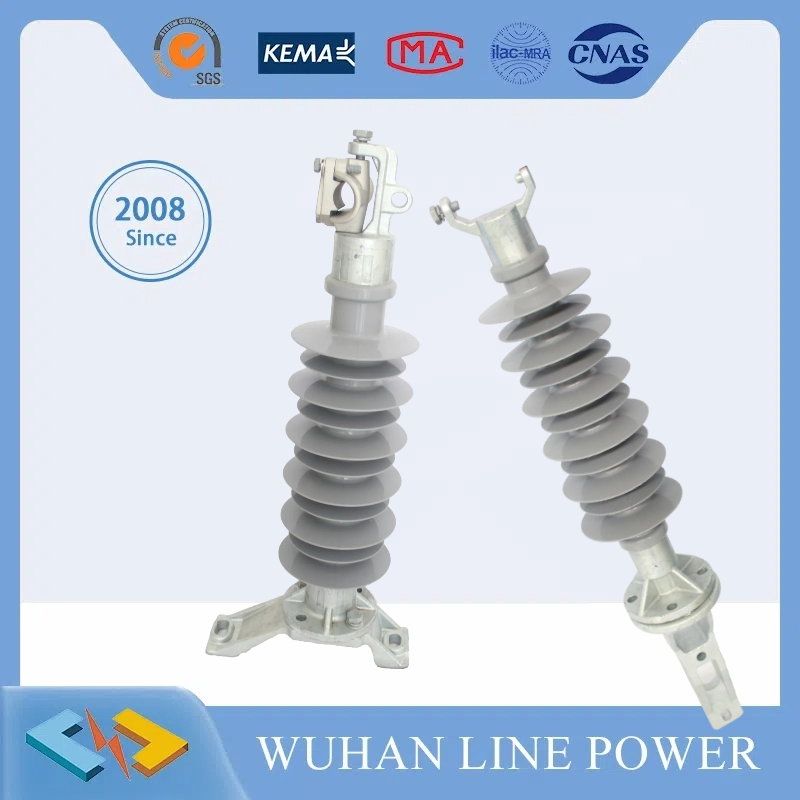

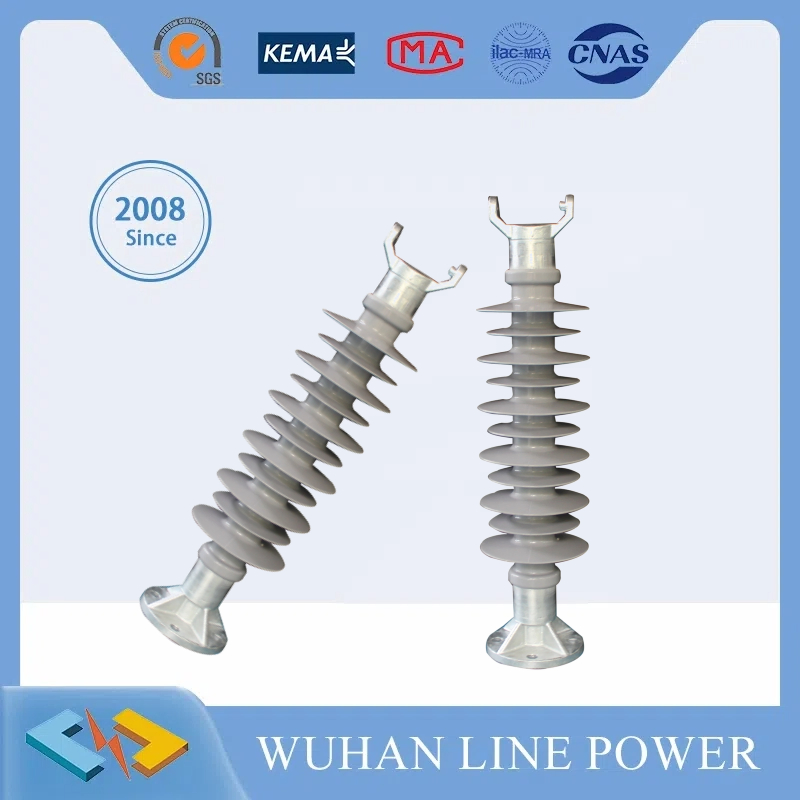

Aislador compuesto de poste de línea de polímero de alta calidad diseñado para aplicaciones en líneas de transmisión de diversas clases de tensión de hasta 330 kV. Todos nuestros aisladores de alta tensión están fabricados mediante un proceso de inyección de una sola pieza en su totalidad. Esta carcasa se moldea sobre el núcleo por medio de un proceso de compresión de alta precisión, garantizando un rendimiento incomparable.

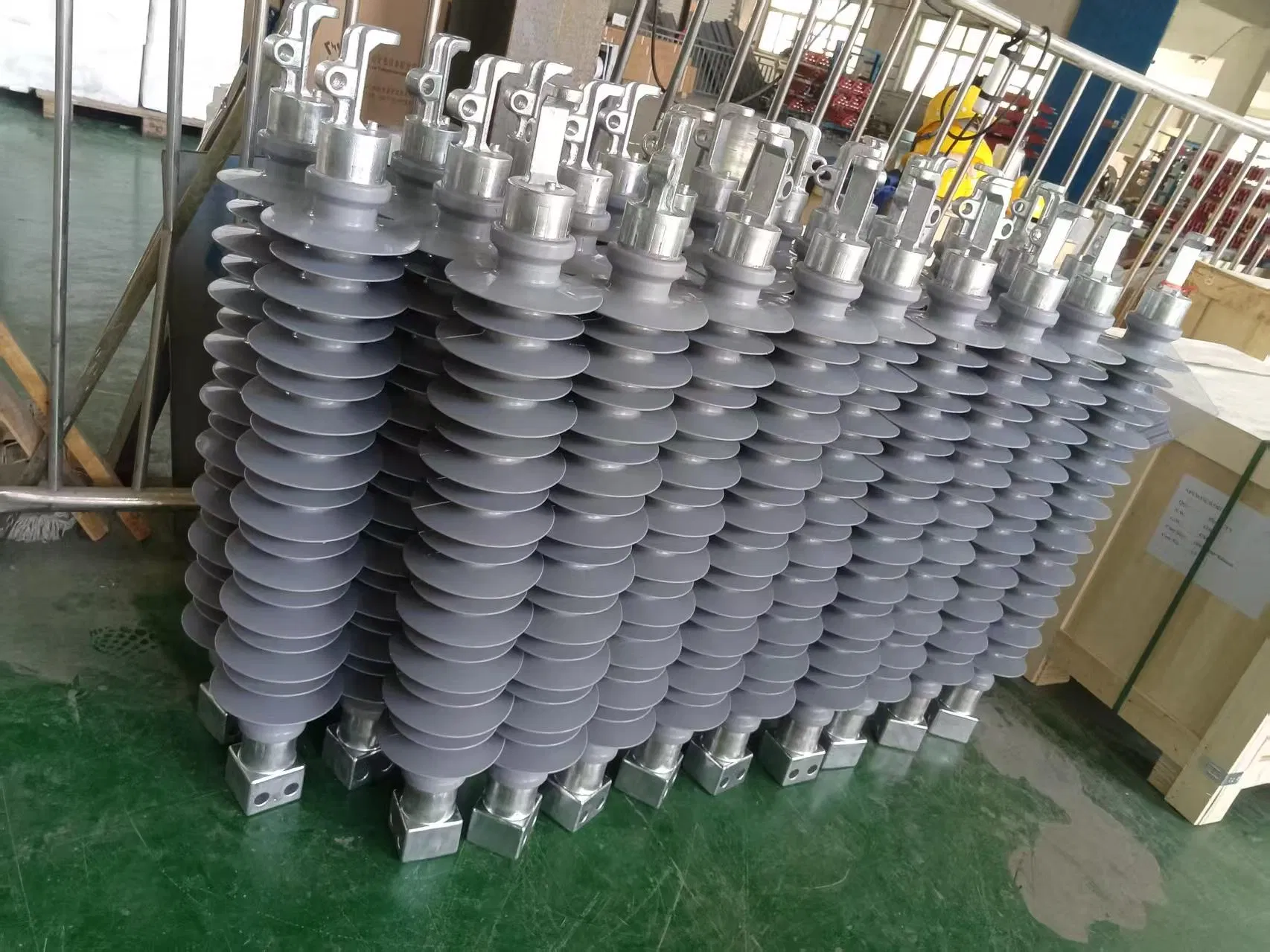

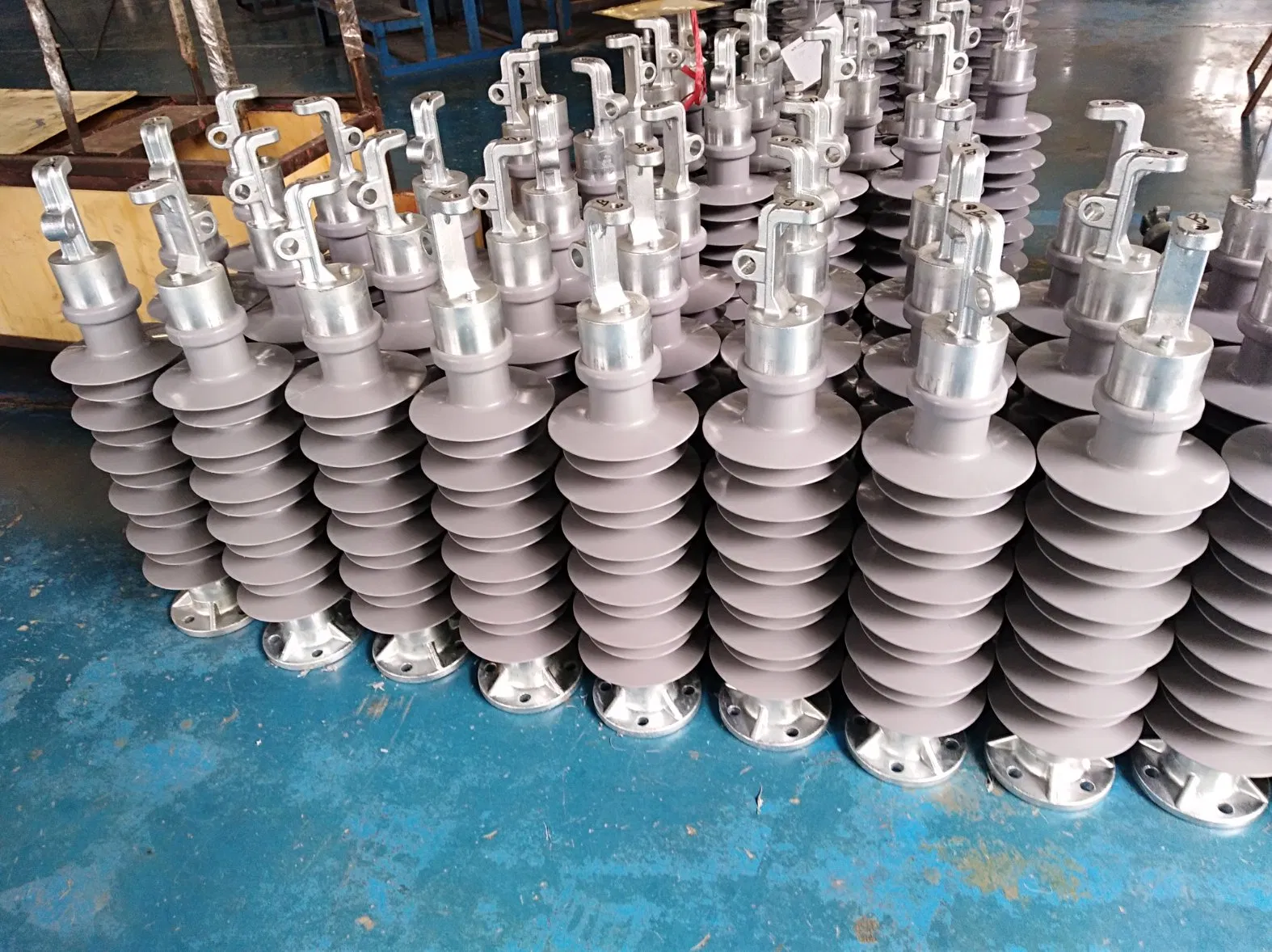

Hemos exportado miles de aisladores compuestos de poste de línea vertical a mercados de todo el mundo, incluidos Nueva Zelanda, Australia, República Dominicana, República Checa, entre otros. Disponemos de los siguientes diseños de montaje estándar:
1. Todas las longitudes de sección se calculan en base a los racores extremos de perno o base vertical.
2. Los datos eléctricos detallados corresponden a aisladores compuestos de poste de línea de 220 kV sin anillos de corona y con montaje vertical. Se recomienda la instalación de anillos de corona para aplicaciones de 220 kV y superiores.
3. Para otras longitudes de sección y distancias de fuga específicas, póngase en contacto con nuestro equipo.
4. Todas las dimensiones, tolerancias y pruebas cumplen rigurosamente con las normativas internacionales IEC o ANSI.
5. Todas las dimensiones se expresan en milímetros (mm).
Los aisladores compuestos para líneas de transmisión están estructurados principalmente con caucho de silicona, núcleo de fibra de vidrio epoxi y racores metálicos terminales. En comparación con los aisladores tradicionales de vidrio o cerámica, presentan las siguientes ventajas competitivas:
1. Carcasa de caucho de silicona: Moldeada mediante inyección continua integral. Su excelente resistencia al envejecimiento y propiedades de aislamiento eléctrico previenen fallos por descargas disruptivas en líneas de alta tensión.
2. Núcleo de alta resistencia: Fabricado con varilla de resina epoxi reforzada con fibra de vidrio tipo ECR modificada, resistente al ácido, altas temperaturas y fatiga mecánica, asegurando una resistencia a la tracción superior a 1200 Mpa.
3. Conexiones terminales robustas: Engastadas con tecnología de compresión controlada por ordenador y monitorizadas por detector ultrasónico para asegurar la uniformidad, fiabilidad mecánica y estabilidad de cada unidad fabricada.
| Parámetro | Requisito Estándar | Valor Medido Real |
|---|---|---|
| Examen Visual | Gris o blanco. Sin mezclas mecánicas obvias. Caucho de silicona vulcanizado con superficie lisa. | Correcto |
| Dureza Shore A | ≥ 50 | 65 ~ 70 |
| Fuerza a la Tracción (MPa) | ≥ 4 | 4 ~ 6 |
| Elongación a la rotura (%) | ≥ 150 | ≥ 180 |
| Fuerza de Desgarro (kN/m) | ≥ 10 (muestra en ángulo recto) | 12 ~ 15 |
| Resistividad de Volumen (Ω·m) | 1 x 1012 | 3 ~ 8 x 1012 |
| Rigidez Dieléctrica (kV/mm) | Corriente alterna ≥ 22 | ≥ 30 |
| Resistencia al Rastreo y Erosión | Profundidad de erosión ≤ 2.5 mm bajo norma TMA4.5 | Erosión < 0.8 mm |
| Inflamabilidad | Clase FV-0 | FV-0 |
Laboratorio y Ensayos Eléctricos: Las instalaciones están equipadas con transformadores de prueba de frecuencia de alimentación de hasta 1000kV, generadores de tensión de impulso de hasta 1800kV y máquinas automáticas para ensayos de tracción de hasta 2000 kN, respaldados por laboratorios de pruebas físicas y eléctricas de última generación.
Maquinaria de Vanguardia: Se emplean las más modernas inyectoras automáticas de silicona líquida y sistemas de engaste controlado de alta precisión, garantizando un estándar de manufactura de nivel internacional.
Contamos con un sistema riguroso de control de calidad bajo la certificación ISO9001. Todos nuestros productos cumplen o exceden los requisitos de las normas internacionales de la industria como IEC61109, IEC61952, IEC62231, entre otras.
Embalaje de Exportación: Los aisladores se suministran protegidos para el transporte terrestre, aéreo o marítimo. Ofrecemos diferentes niveles de empaque según los requerimientos del cliente:
Cada bulto cuenta con etiquetas que indican la cantidad de piezas, número de catálogo, especificaciones técnicas y la documentación de certificación correspondiente.
