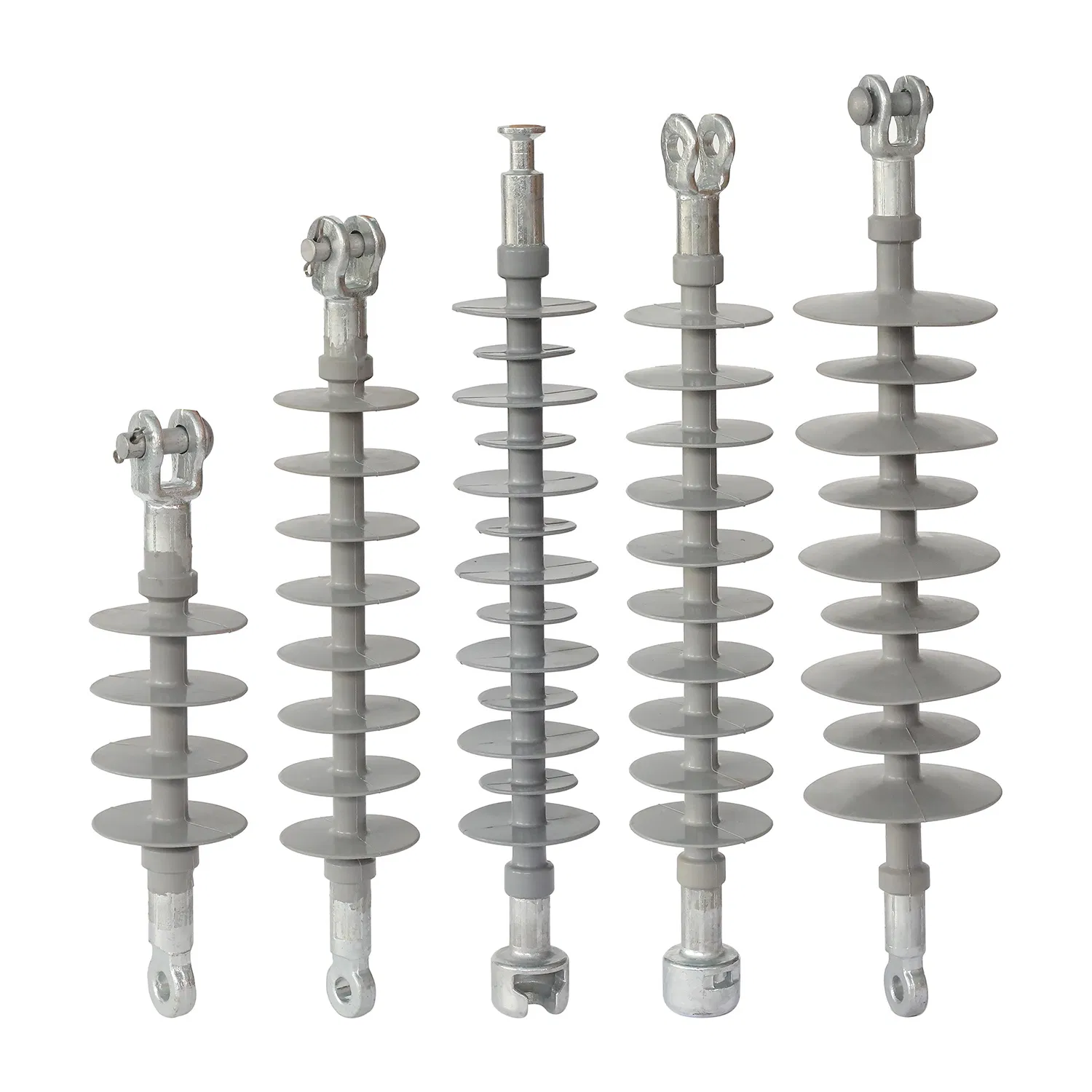

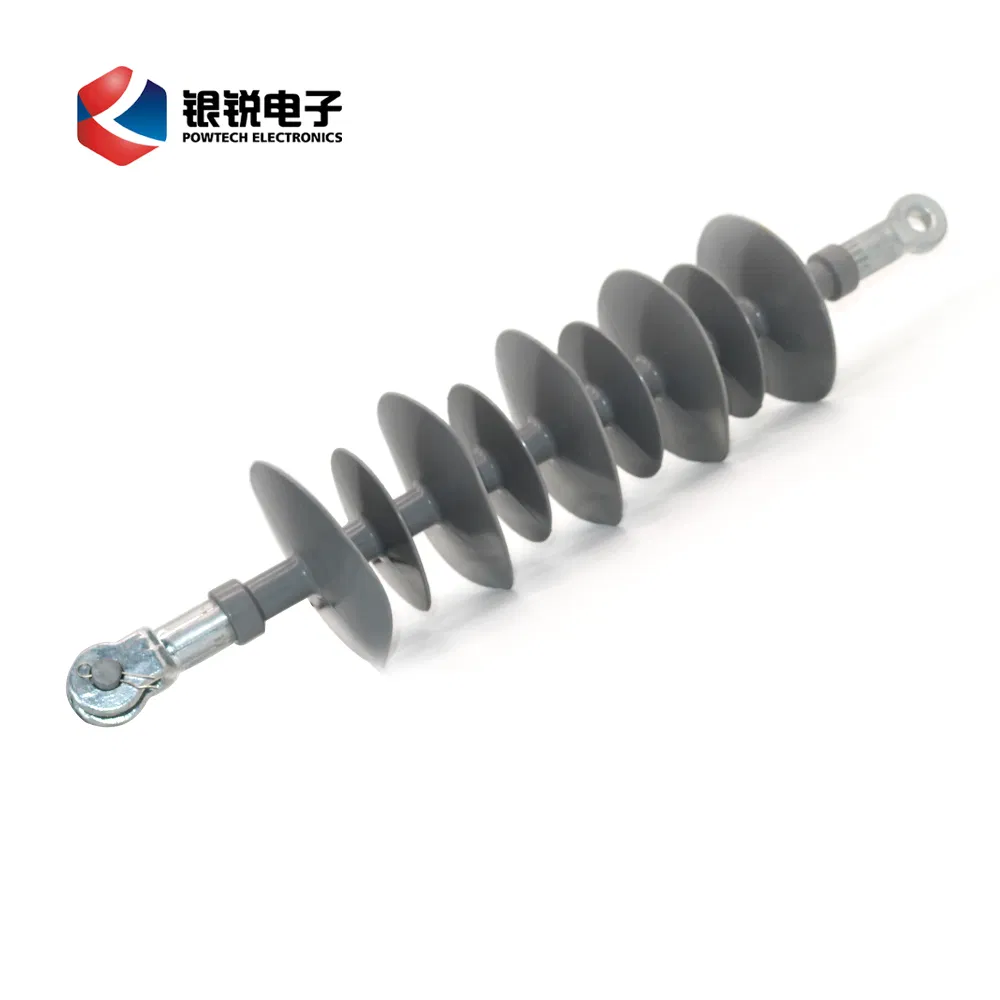

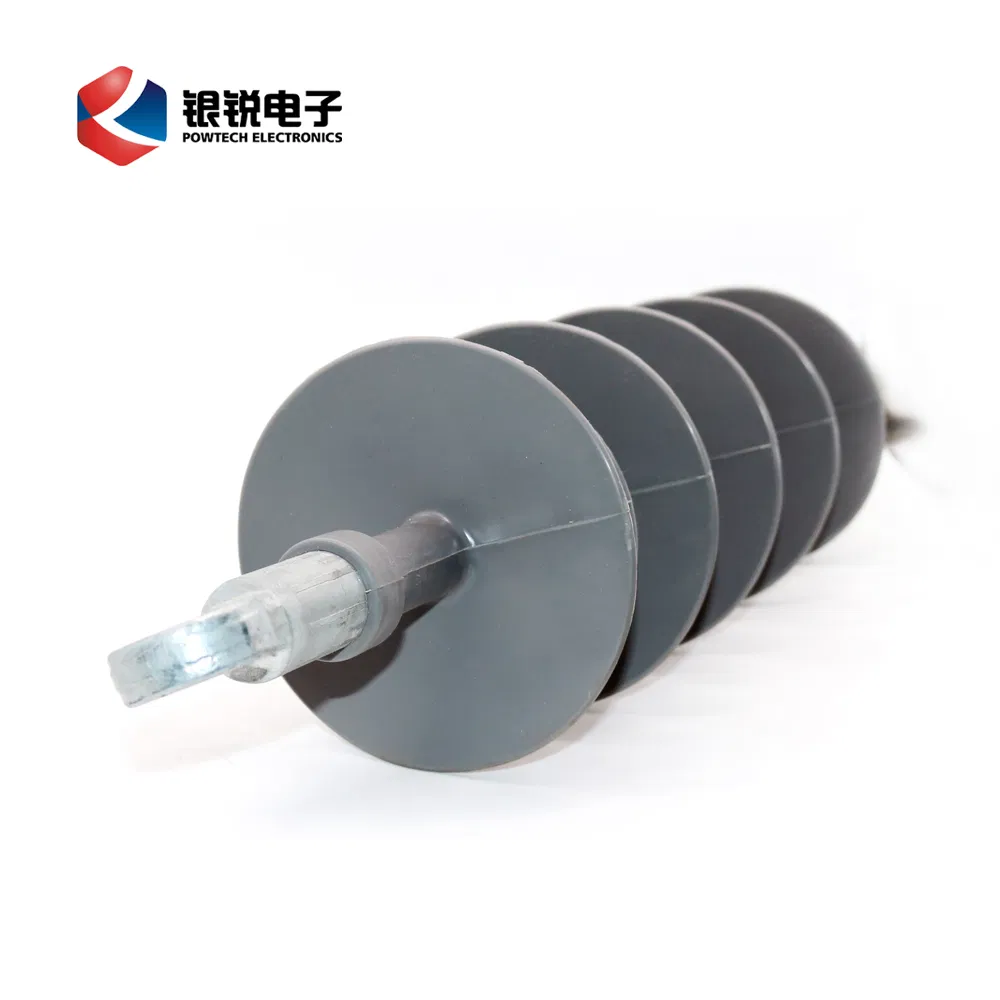

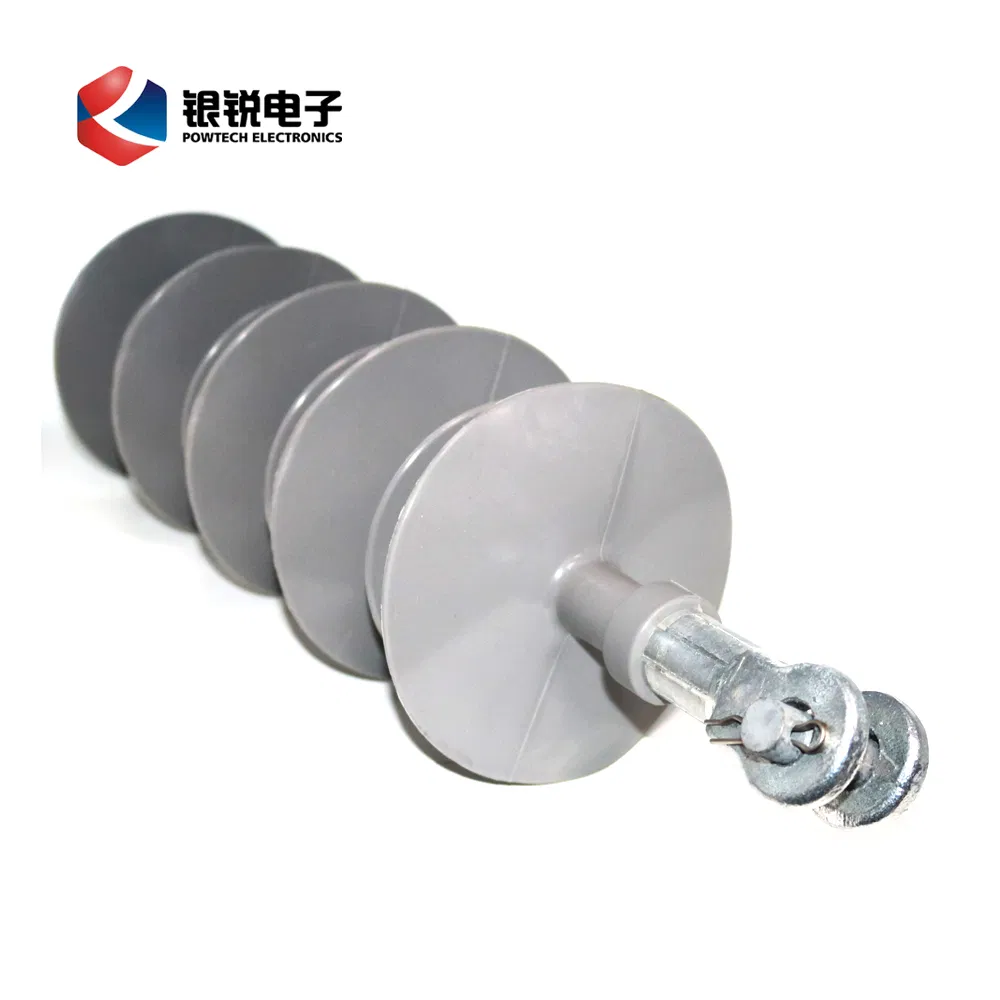

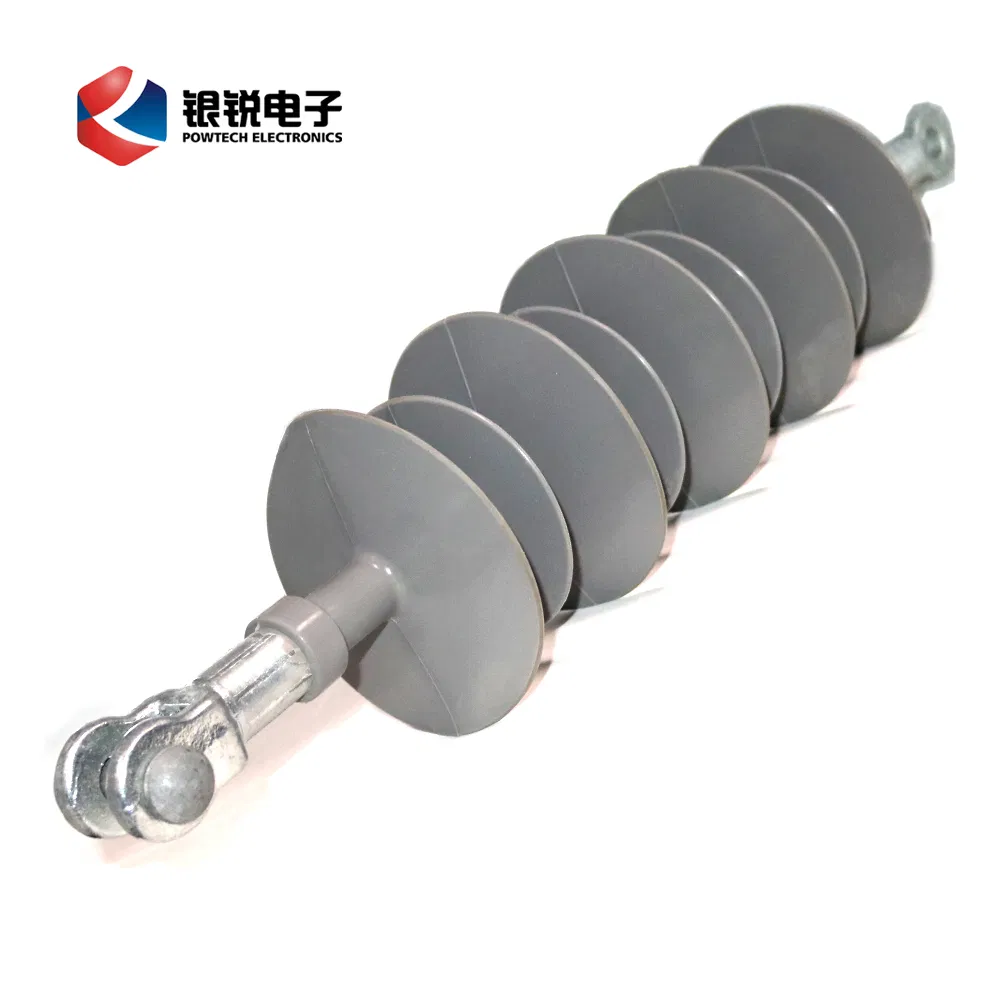

10-500kv Aislante eléctrico de goma de silicona, suspensión, compuesto, aislante de polímero

1 / 5

10-500kv Aislante eléctrico de goma de silicona, suspensión, compuesto, aislante de polímero

Enviar consulta

Descripción del Producto

10-500kV suspensión aislante de caucho de silicio aislante eléctrico aislante de polímero compuesto para línea de transmisión superior

Descripción del producto

Estructura

El aislante compuesto está hecho de varilla de núcleo de fibra de vidrio, cobertizo de caucho de silicona y conexión de metal. La goma de silicona shed adoptar toda la técnica de presión, que resuelve el problema principal de la interfaz eléctrica de la punción chispa. Conexión la varilla de fibra de vidrio con accesorios metálicos adopta una avanzada tecnología de crimpado. Los racores finales galvanizados pueden ser anticorrosivos.

Características

Alta resistencia mecánica, resistencia a la tensión de la varilla de fibra de vidrio epoxi es el doble de acero normal, 8-10 veces de materiales de porcelana.
Alto rendimiento contra la contaminación y el destello, el voltaje de resistencia a humedad es 2-2,5 veces de aislante de porcelana a la misma distancia de filtración.
Buen rendimiento de la hidrofobicidad.
Pequeño volumen y ligero, fácil de transportar. Por lo tanto, es una nueva generación de línea eléctrica.

Conexión final

Los racores finales son conformes con IEC 61466-1 (unidades aislantes de cadena compuesta para líneas aéreas con una tensión nominal superior a 1000 V - parte 1: Resistencia estándar y conexiones finales). Estándar ANSI también disponible.

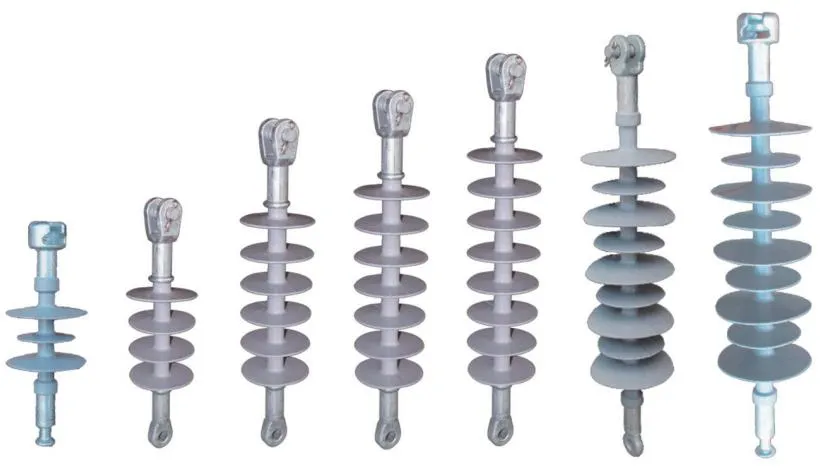

Suspensión compuesta / aislante de tensión

Parámetro técnico principal (IEC 61109)

Modelo	Voltaje Clasificado (KV)	Carga mecánica nominal defectuosa (KN)	Longitud (mm)	Arco mínimo Distancia (mm)	Distancia mínima de fuga (mm)	Resistencia a impulsos de rayos Tensión, pico (kV)	P.F 1min tensión de resistencia en húmedo (kV)	Tamaño de acoplamiento
FXB-11/70	11	70	330	160	300	95	45	16
FXB-11/80	11	80	370	200	450	95	45	16
FXB-24/70	24	70	410	240	750	125	65	16
FXB-24/100	24	100	450	240	750	125	65	16
FXB-24/120	24	120	450	240	750	125	65	16
FXB-33/70	33	70	530	360	900	200	95	16
FXB-33/80	33	80	590	425	1080	220	95	16
FXBW-33/70	33	70	655	480	1260	220	105	16
FXBW-33/100	33	100	695	480	1260	220	105	16
FXBW4-66/70	66	70	870/940	710	2248	410	185	16
FXBW4-66/100	66	100	870/940	710	2248	410	185	16
FXBW4-110/100	110	100	1240/1440	1000/1200	3150/3860	550	230	16
FXBW4-110/160	110	160	1340	1000	3380	550	230	R20
FXBW4-145/120	145	120	1480	1240	4123	725	355	16
FXBW4-220/100	220	100	2240/2350/2470	2020/2080/2210	6450/6760/7150	1000	395	16
FXBW4-330/160	330	160	2990	2600	9075	1425	570	R20
FXBW4-220/210(160)	220	210/160	2350	2000	6800	1000	230	R20
FXBW4-330/210(160)	330	210/160	2930	2650	8790	1425	570	R20
FXBW4-500/210(160)	500	210/160	4450	4075	14860	2050	740	R20

Nota:
1. Podemos producir según las necesidades del cliente.
2. El anillo de corona es necesario en el sistema de 220kV y superior. Para su aplicación en 220kV y 230kV, se debe montar un anillo de corona en el extremo del aislante de suspensión. Mientras se aplica a 330kV y más, se deben montar dos anillos de corona en ambos extremos del aislante.

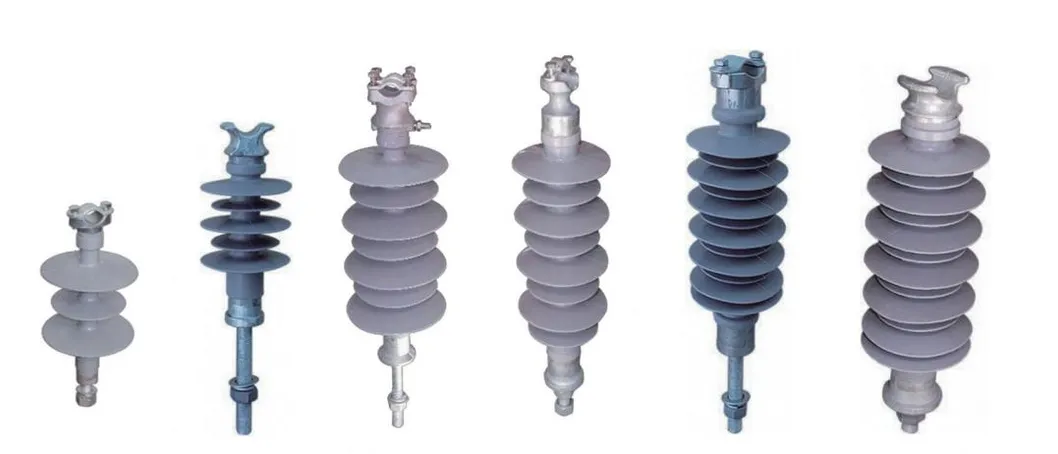

Aislante de pasador compuesto

Parámetro técnico principal (IEC 61952, IEC 61109)

Modelo	Voltaje Clasificado (KV)	Carga nominal de flexión mecánica (KN)	Altura de estructura (mm)	Distancia mínima del arco (mm)	Distancia mínima de fuga (mm)	Relámpagos Resistencia a impulsos Tensión, pico (kV)	P.F 1min tensión de resistencia en húmedo (kV)
FPQ-11/10	11	10	300	180	450	105	45
FPQ-11/12,5	11	12,5	320	195	450	95	45
FPQ-15/12,5	15	12,5	280	160	665	145	65
FPQ-24/10	24	10	390	225	744	145	65
FPQ-24/12,5	24	12,5	390	225	744	145	65
FPQW-33/10	33	10	430	325	1080	200	70
FPQW-33/10	33	10	495	380	900	200	116
FPQW-33/10	33	10	510	340	1200	170	70
FPQW-33/12,5	33	12,5	470	345	1200	230	95
FPQW-33/20	33	20	545	405	1650	265	135

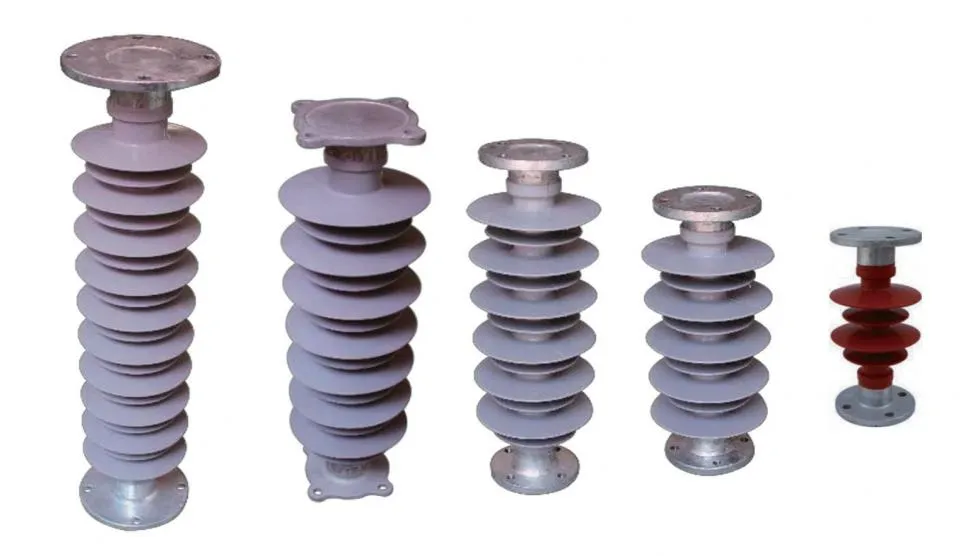

Aislante de poste compuesto

Parámetro técnico principal (IEC 61952, IEC 61109)

Modelo	Voltaje Clasificado (KV)	Carga nominal de flexión mecánica (KN)	Altura de estructura (mm)	Distancia mínima del arco (mm)	Distancia mínima de fuga (mm)	Relámpagos Resistencia a impulsos Tensión, pico (kV)	P.F 1min tensión de resistencia en húmedo (kV)
FZSW-11/10	11	10	255	175	600	145	45
FZSW-24/10	24	10	300	210	630	145	65
FZSW-33/10	33	10	450	270	900	200	95
FZSW-33/10	33	10	400	285	1060	200	95
FZSW-66/10	66	10	760	630	1940	350	185
FZSW-110/10	110	10	1220	1060	3260	450	200
FZSW-220/10	220	10	2550	2050	6520	950	395

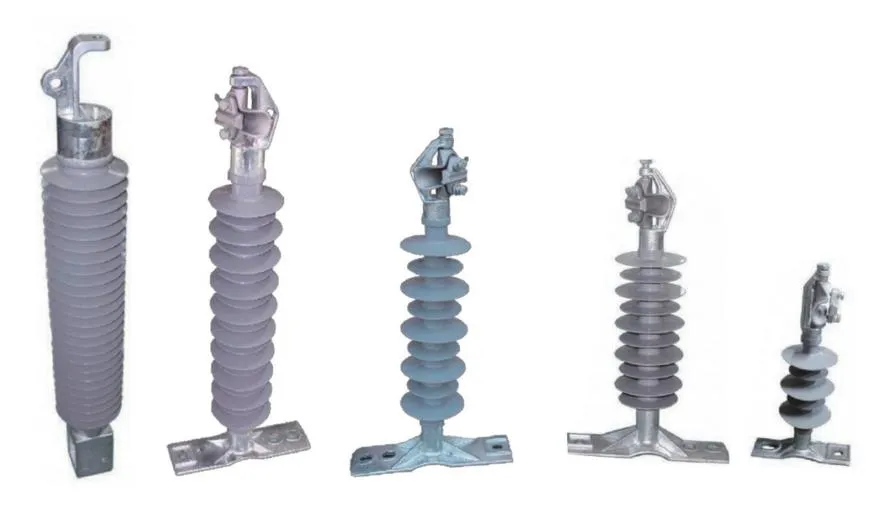

Aislante de poste de línea compuesto

Parámetro técnico principal (IEC 61952, IEC 61109)

Modelo	Voltaje Clasificado (KV)	Carga nominal de flexión mecánica (KN)	Altura de estructura (mm)	Distancia mínima del arco (mm)	Distancia mínima de fuga (mm)	Relámpagos Resistencia a impulsos Tensión, pico (kV)	P.F 1min tensión de resistencia en húmedo (kV)
FZSW-11/10	11	10	405	165	430	95	45
FZSW-24/10	24	10	450	320	700	125	65
FZSW-33/10	33	10	570	320	1080	220	145
FZSW-33/20	33	20	590	358	1200	200	95
FZSW-66/10	66	10	760	630	1940	350	185
FZSW-66/12,5	66	12.5	1050	790	2248	350	185

Nota: Podemos producir según las necesidades del cliente.

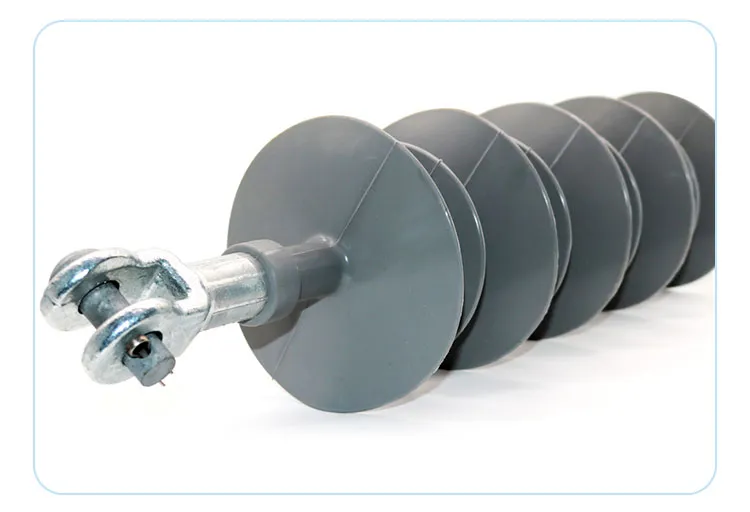

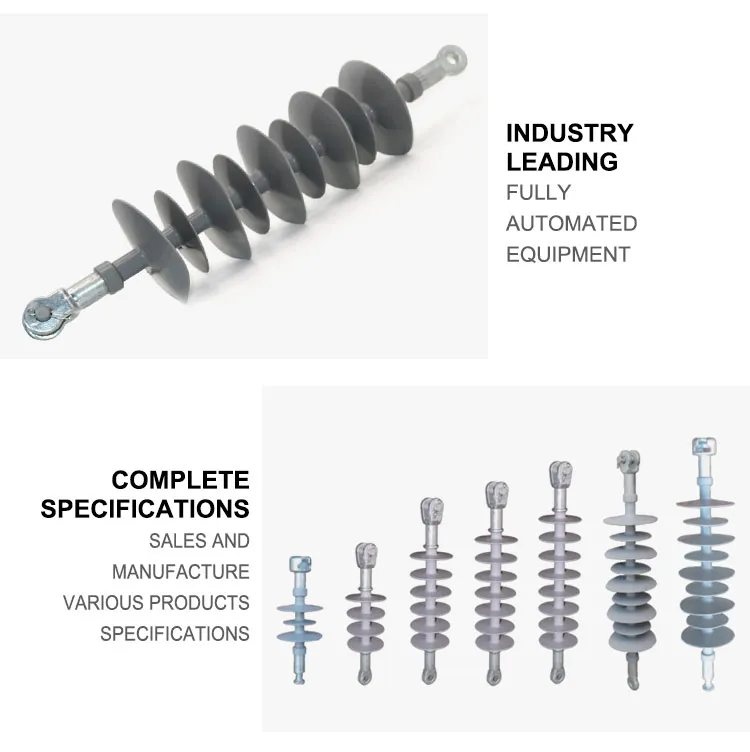

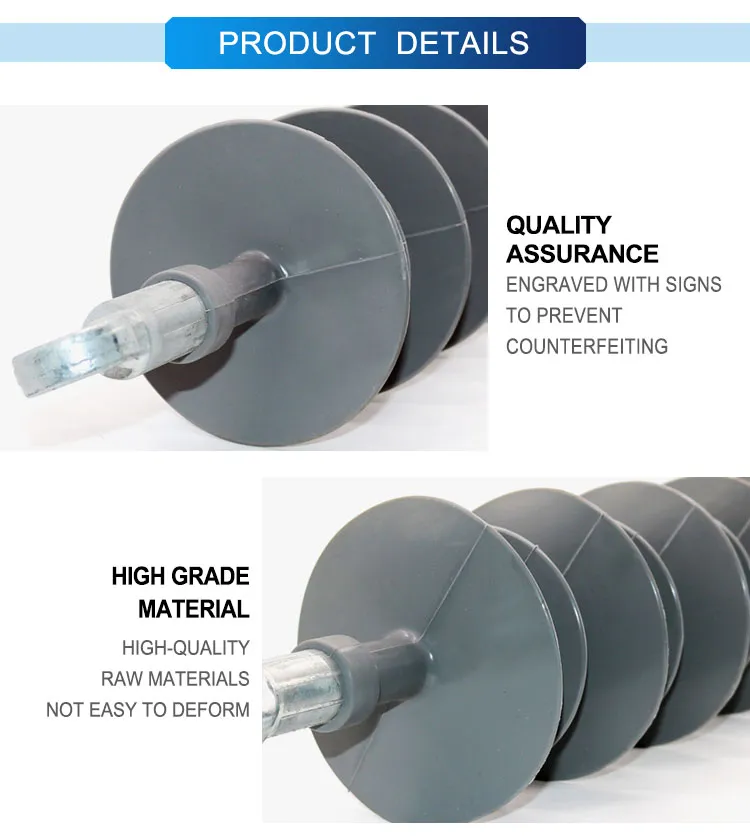

Detalle del producto

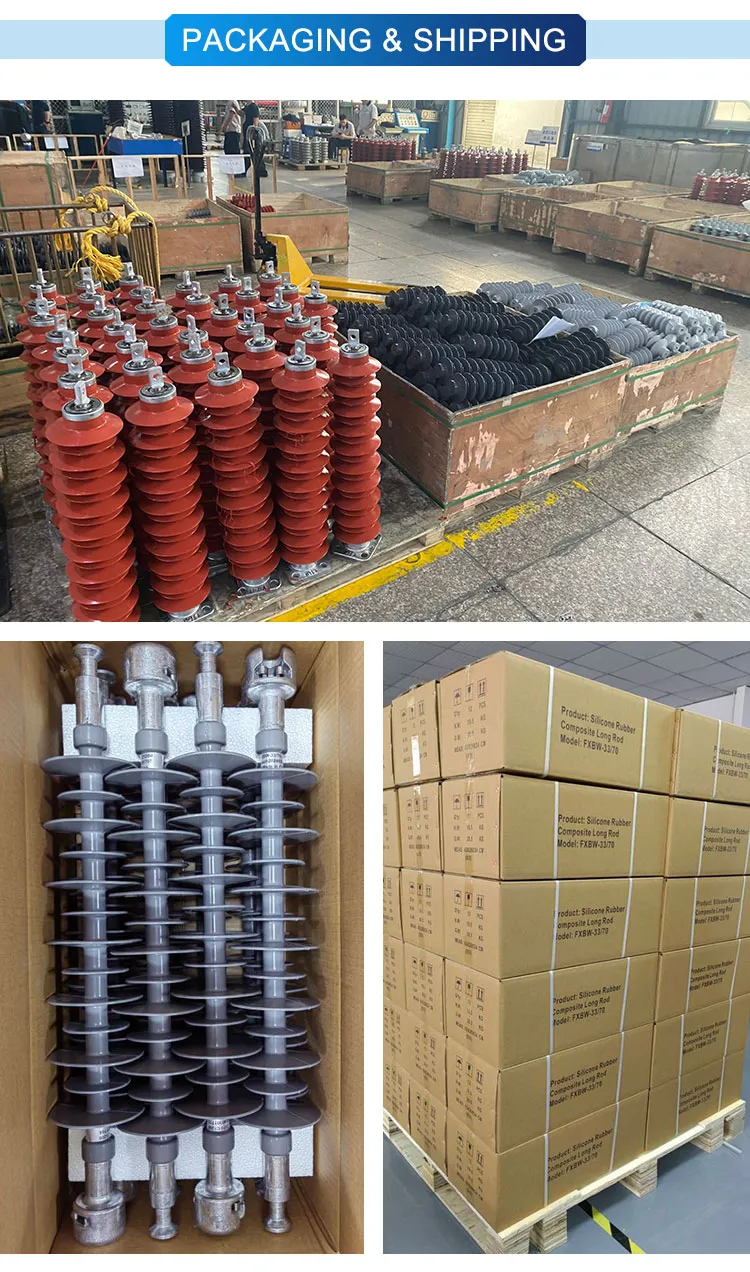

Embalaje y envío

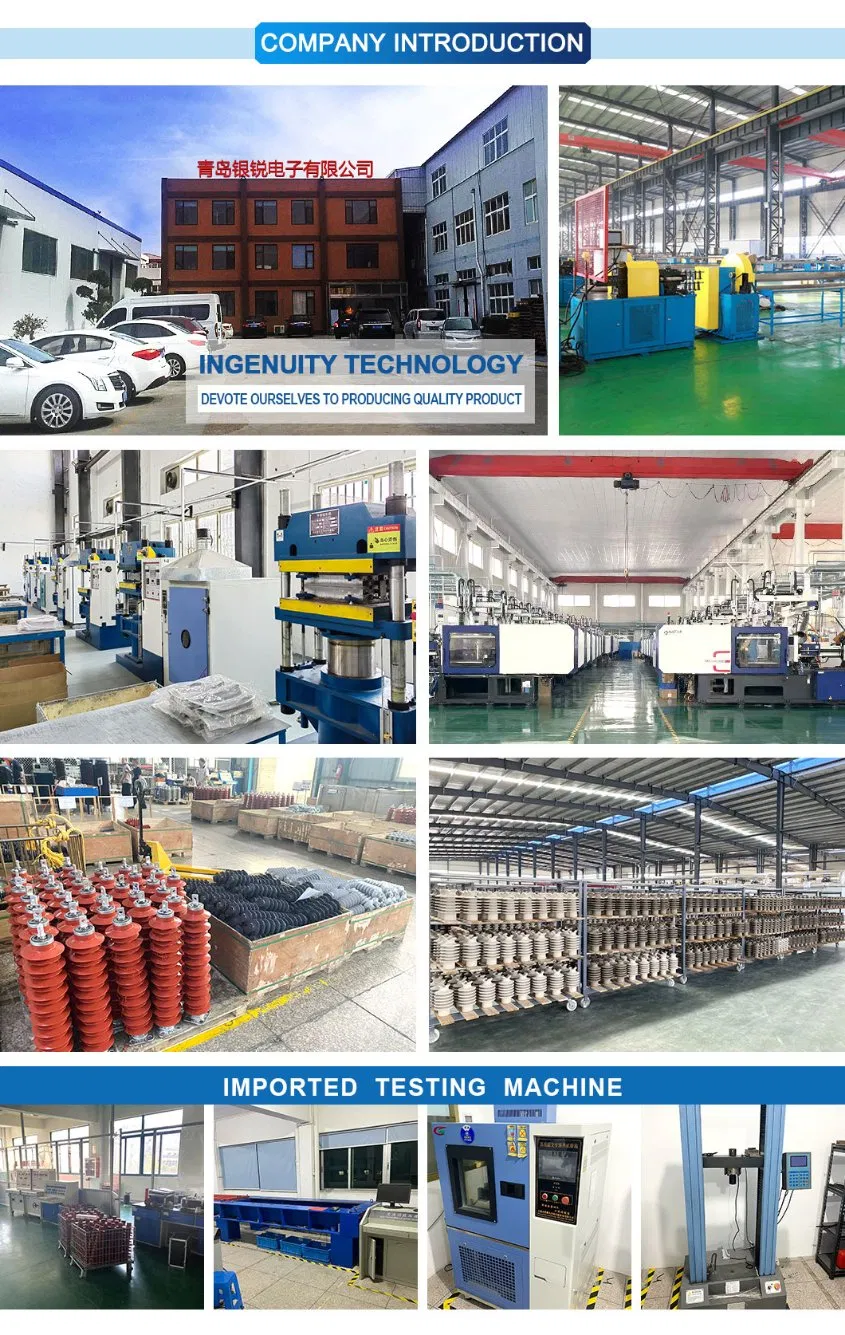

Perfil de la empresa

Fundada en 1994, nuestra organización es una empresa pionera de alta tecnología dedicada al diseño, fabricación y suministro de soluciones avanzadas para las industrias de telecomunicaciones y transmisión de energía. Con más de 30 años de experiencia, combinamos innovación, ingeniería de precisión y valores centrados en el cliente para ofrecer tecnologías fiables y sostenibles en todo el mundo.

Misión: "Desde el diseño hasta la entrega, te ofrecemos fiabilidad".
Visión: Ser pioneros en tecnologías sostenibles que conecten a las comunidades y que alimenten el progreso global.

Nuestras ventajas

Preguntas Frecuentes (FAQ)

Q1. ¿Podemos obtener muestras de forma gratuita?

Sí, podemos proporcionar de 1 a 2 piezas de muestras sin costo alguno para su evaluación.

Q2. ¿Es posible solicitar productos personalizados o servicios OEM?

Sí, ofrecemos la personalización de productos y servicios OEM. Contamos con diseñadores profesionales, técnicos avanzados y un departamento de diseño y modificación de moldes para garantizar un modelo exacto de acuerdo con sus especificaciones.

Q3. ¿Se aceptan pedidos de prueba pequeños?

Sí, aceptamos pedidos de prueba pequeños para permitirle evaluar la calidad de nuestros productos antes de realizar un pedido mayor.

Q4. ¿Qué condiciones de pago están disponibles?

Aceptamos diversos métodos de pago, entre los que se incluyen transferencias bancarias (TT), cartas de crédito (LC) y Alipay, entre otros.

Q5. ¿Se ofrecen descuentos en las compras?

Sí, ofrecemos descuentos aplicables en pedidos de gran volumen. Cuanto mayor sea la cantidad del pedido, mayor será el descuento que podemos ofrecer.

Q6. ¿Cuál es el tiempo estimado de entrega?

Por lo general, la entrega se realiza dentro de las 2 semanas posteriores al pago inicial. Si el pedido es muy grande, el tiempo de producción puede ser de hasta un mes. Tenga en cuenta que este plazo corresponde únicamente a la producción y no incluye el tiempo de envío, aunque podemos asistirle consultando con la compañía de transporte los detalles del envío.
