Información Básica
Estructura
Aislador de Pin
Método de conexión
línea de soporte
Paquete de Transporte
paquetes de envío estándar
Especificación
12000*1100*1200mm
Capacidad de Producción
100000/mes
Descripción de Producto
Estimados clientes,
Si tiene alguna otra pregunta o consulta técnica sobre nuestros productos, no dude en ponerse en contacto.

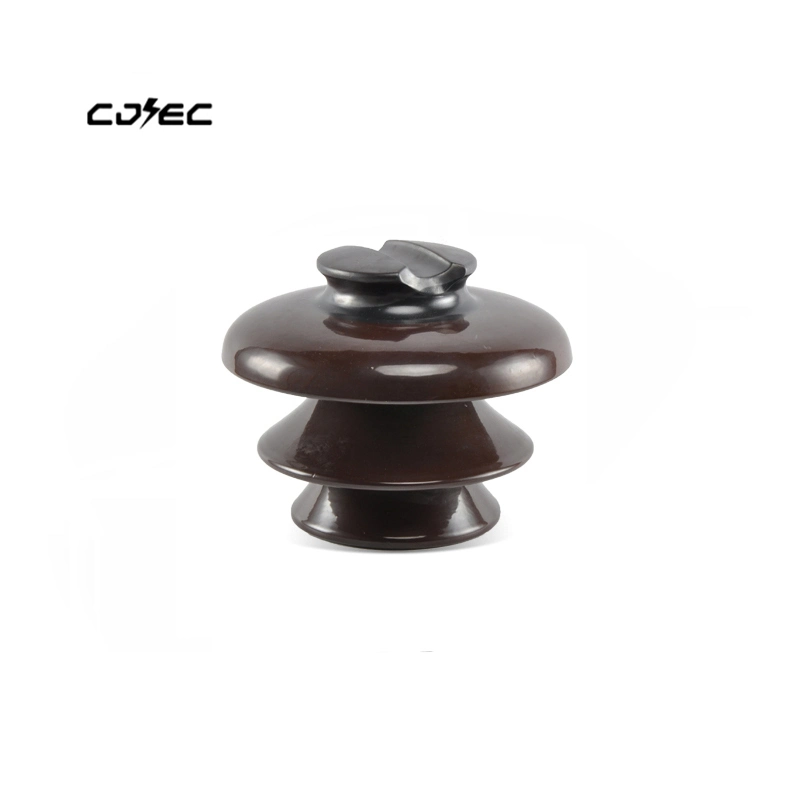

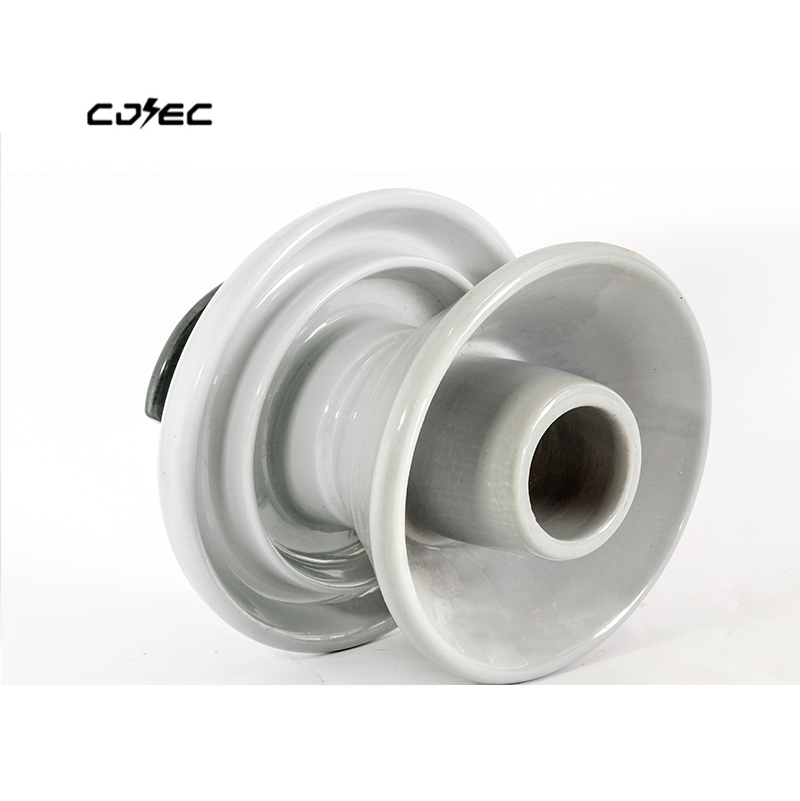

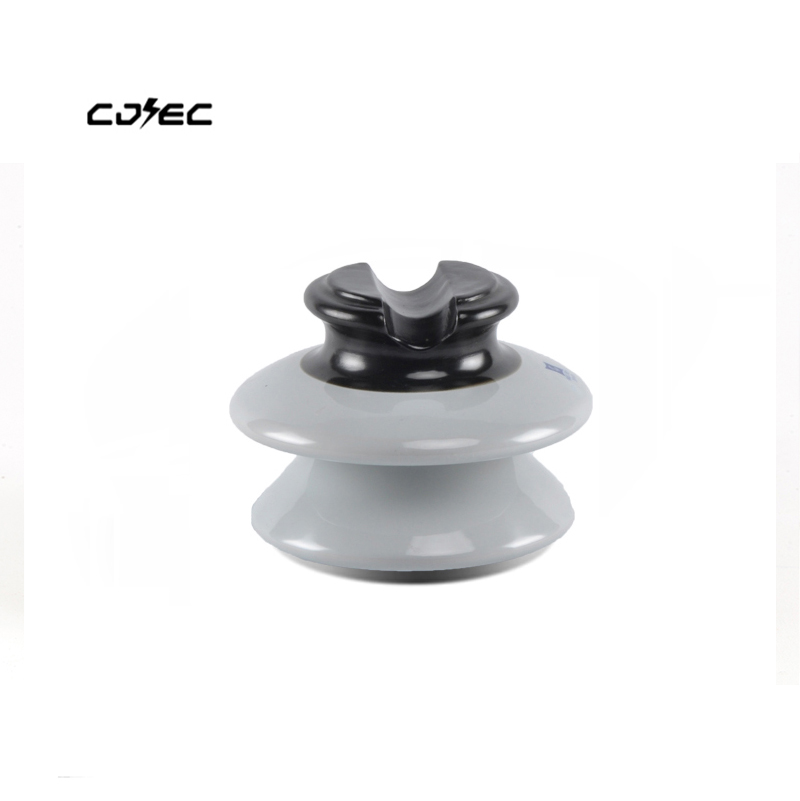

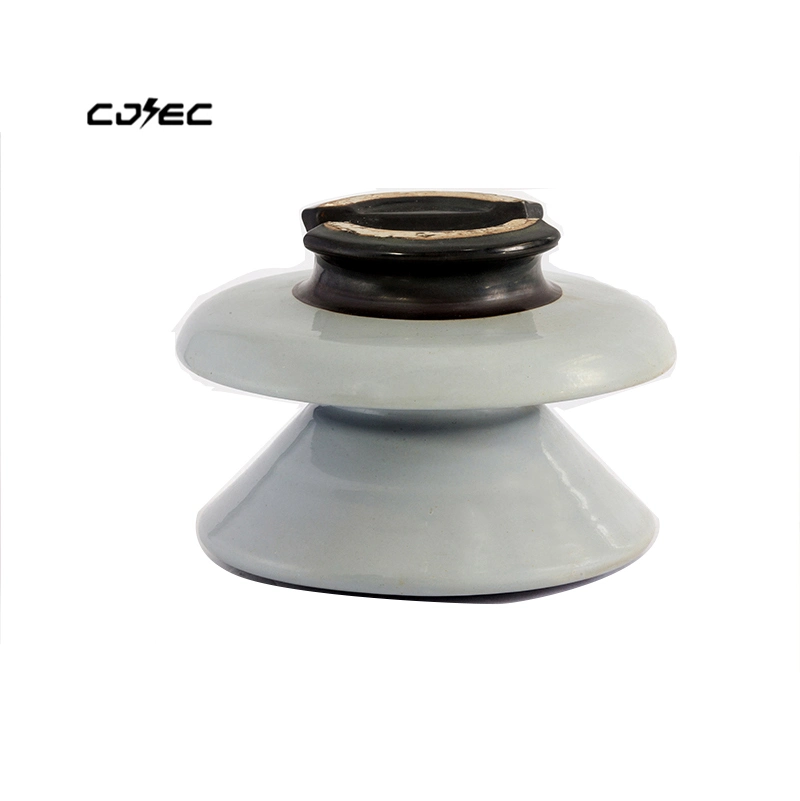

Aislante de porcelana de 11kv pines con punta
| Clase BS |
|
|
P-11-Y. |
| Distancia de fuga, mm |
|
|
254 |
| Distancia seca |
|
|
102 |

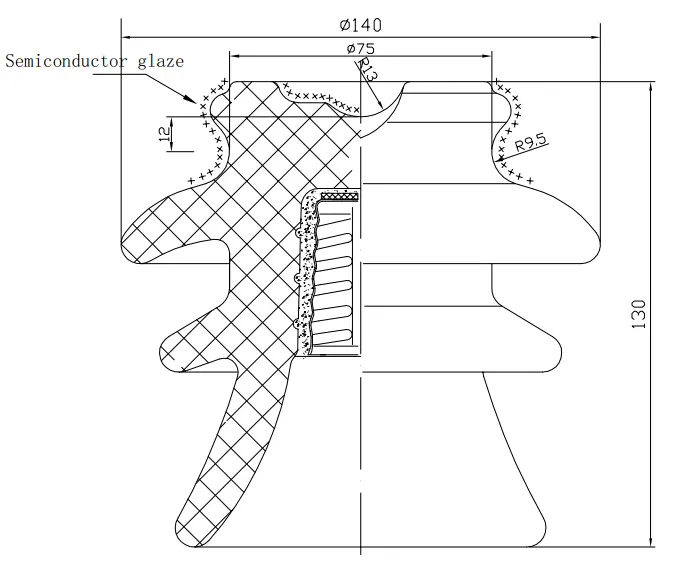

| Dimensiones principales, mm |
H |
130 |
| h |
48 |
| D |
140 |
| d |
18,3 |
| R1 |
13 |
| R2 |
9,5 |
| Fuerza de voladizo, KN |
|
|
11 |
| Tensión de destello mín |
Frecuencia de potencia |
Seco, KV |
75 |
| Húmedo, KV |
50 |
| Impulso crítico |
Pos, KV |
115 |
| KV |
150 |
| Tensión de resistencia |
Frecuencia de potencia de un minuto |
Seco, KV |
65 |
| Húmedo, KV |
40 |
| Soporta el impulso de Vol.KV |
|
|
90 |
| Datos RIV |
Tensión de prueba a tierra, kV |
15 |
| RIV máx. A 1000KHZ, UV |
8000 |
| Tensión de punción de frecuencia de potencia, KV |
|
|
150 |
| Peso aprox., kg |
|
|
1,8 |
Preguntas Frecuentes (FAQ)
¿Para qué tipo de aplicaciones está diseñado el aislador de pin de 11kv?
Este aislador de porcelana tipo pin está diseñado principalmente para líneas aéreas de distribución de energía eléctrica con una tensión nominal de hasta 11 kV, proporcionando un excelente soporte y aislamiento para los conductores.
¿Cuáles son las dimensiones principales del modelo P-11-Y?
El modelo cuenta con una altura (H) de 130 mm, un diámetro exterior (D) de 140 mm y un radio de ranura superior (R1) de 13 mm. Está diseñado bajo rigurosos estándares industriales.
¿Qué nivel de resistencia a la tensión ofrece en condiciones húmedas?
El aislante ofrece una tensión de destello mínima en húmedo de 50 KV y una tensión de resistencia a frecuencia de potencia de un minuto en húmedo de 40 KV.
¿Qué significa la distancia de fuga de 254 mm?
La distancia de fuga es la ruta más corta a lo largo de la superficie del aislante entre las partes conductoras. Una distancia de 254 mm garantiza un rendimiento seguro contra la contaminación y previene arcos eléctricos.
¿Cuál es el empaque estándar para su transporte internacional?
El producto se entrega en paquetes de envío estándar reforzados, diseñados para soportar el transporte de larga distancia y proteger los aisladores de porcelana de cualquier impacto.
¿El producto cuenta con certificación de calidad?
Sí, la fabricación de este aislante de porcelana de alta tensión cumple con la norma de gestión de calidad internacional ISO9001, garantizando consistencia y fiabilidad.
