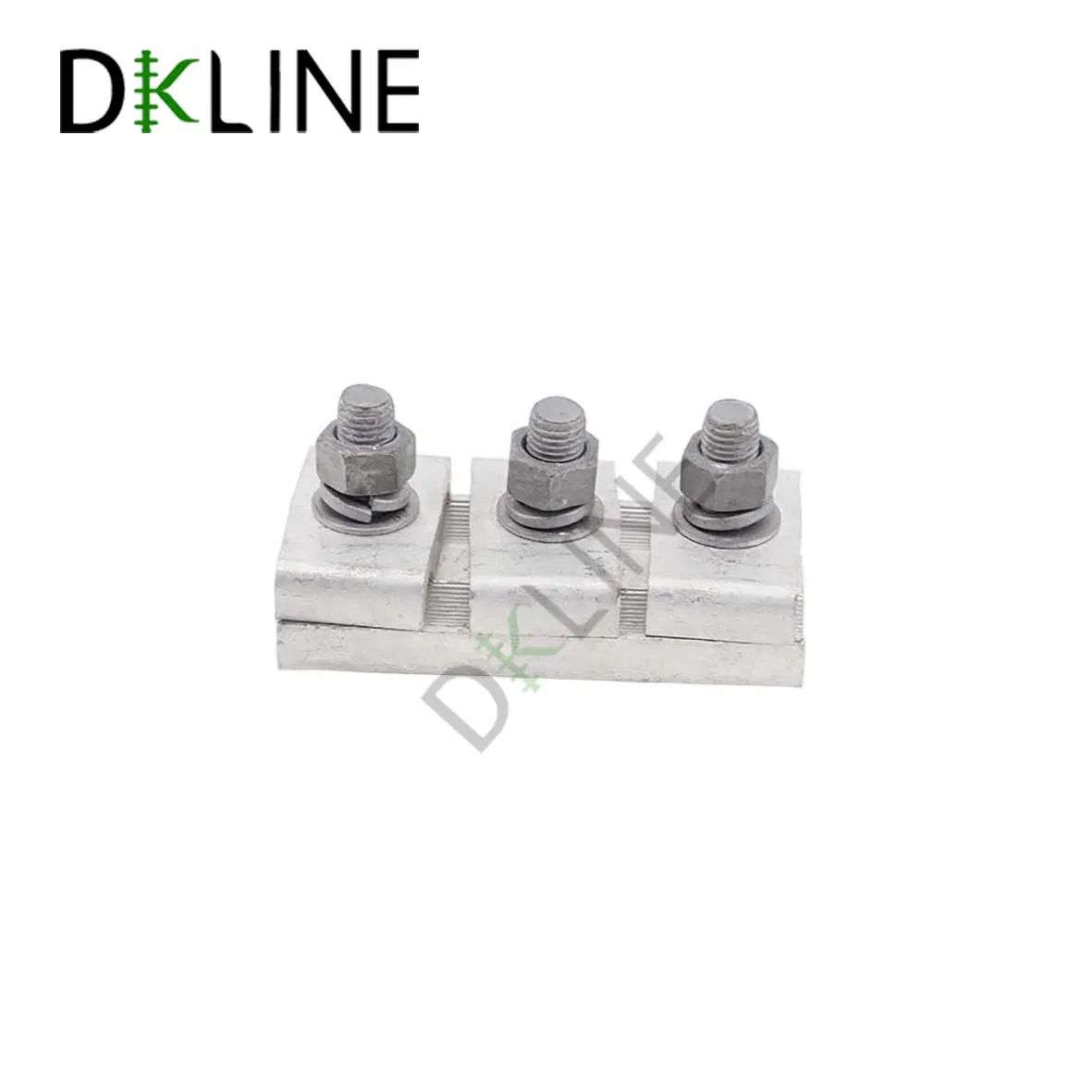

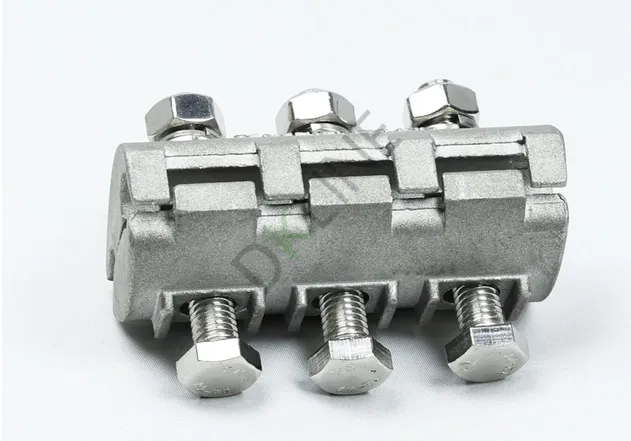

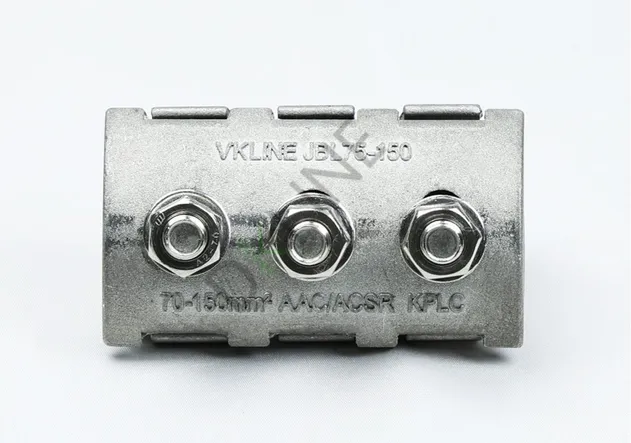

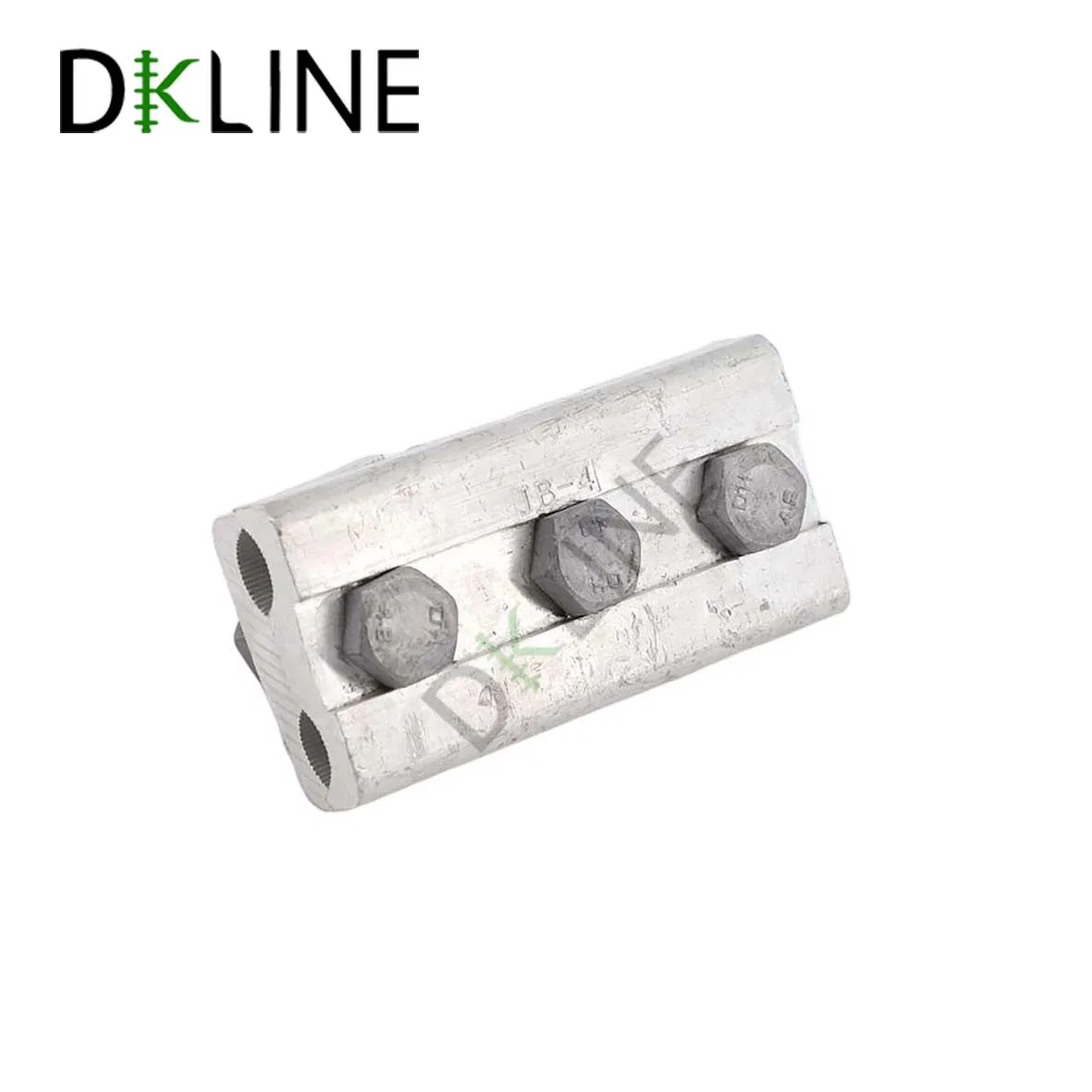

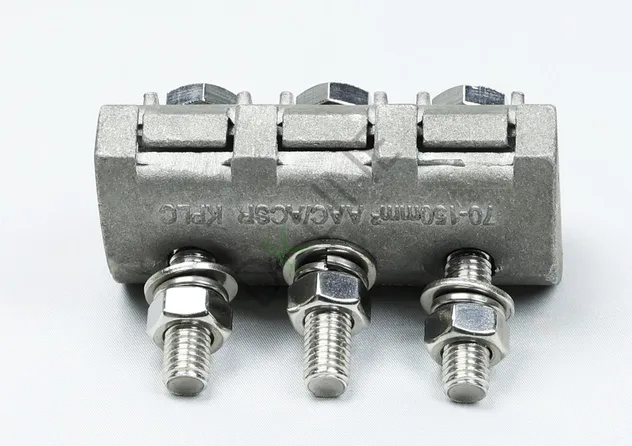

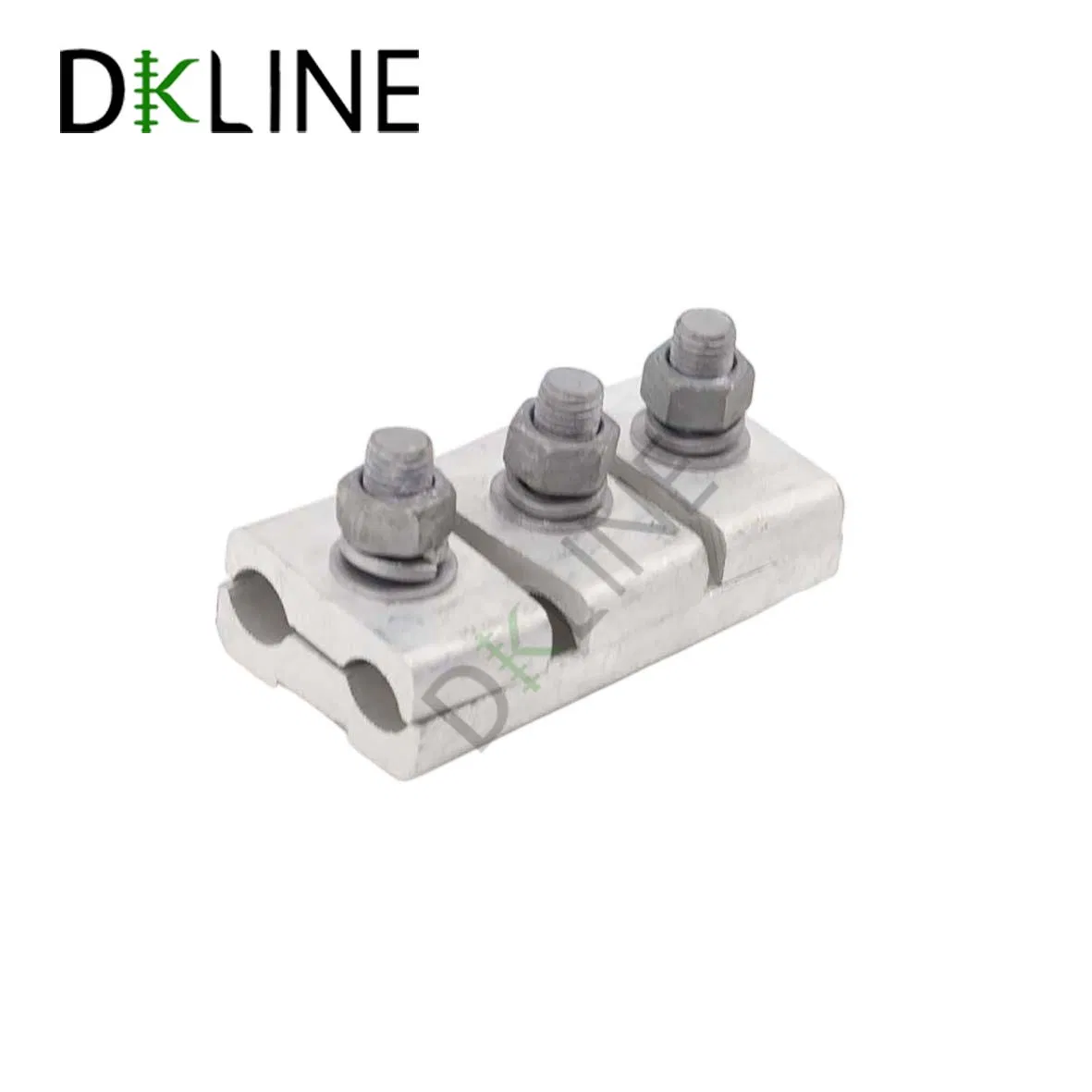

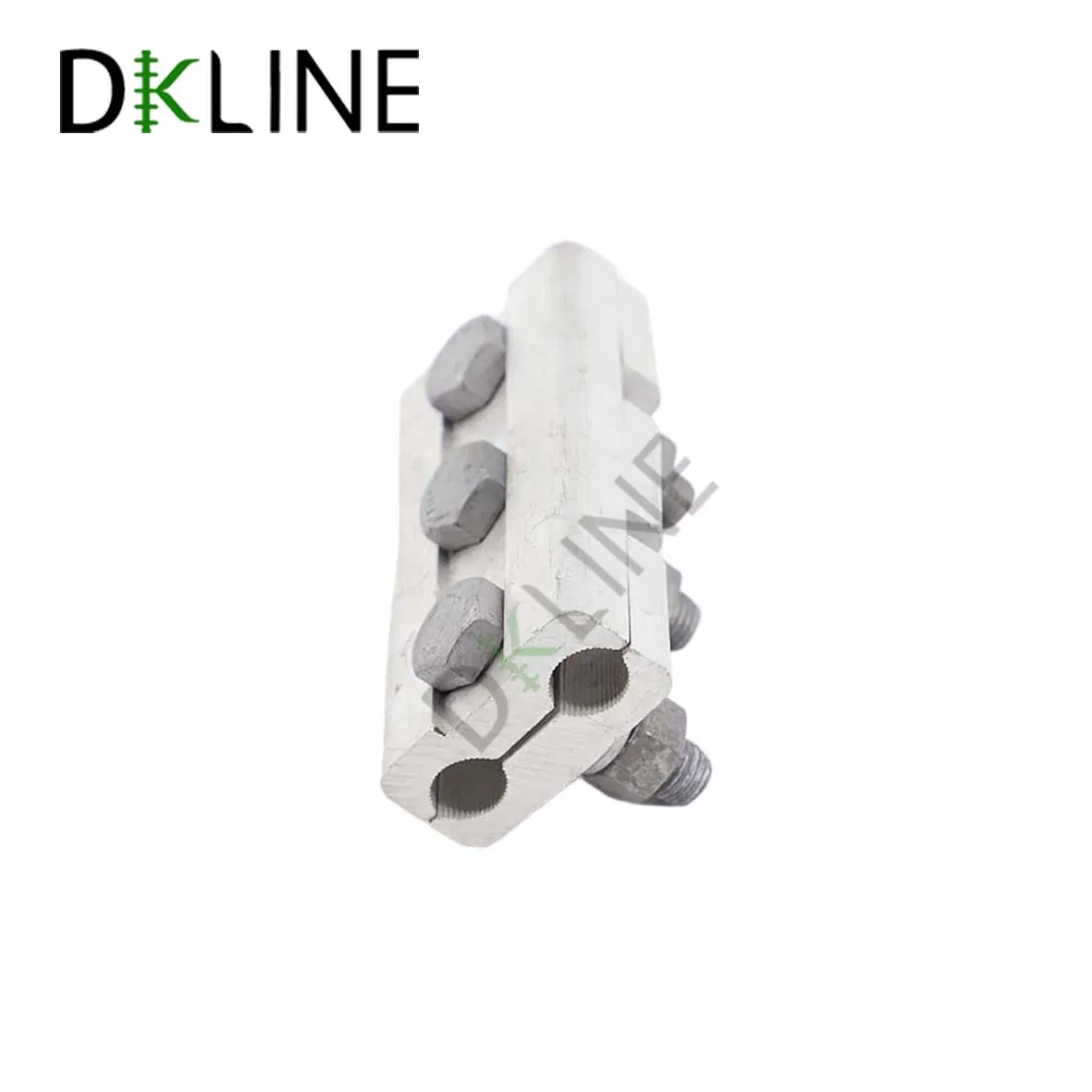

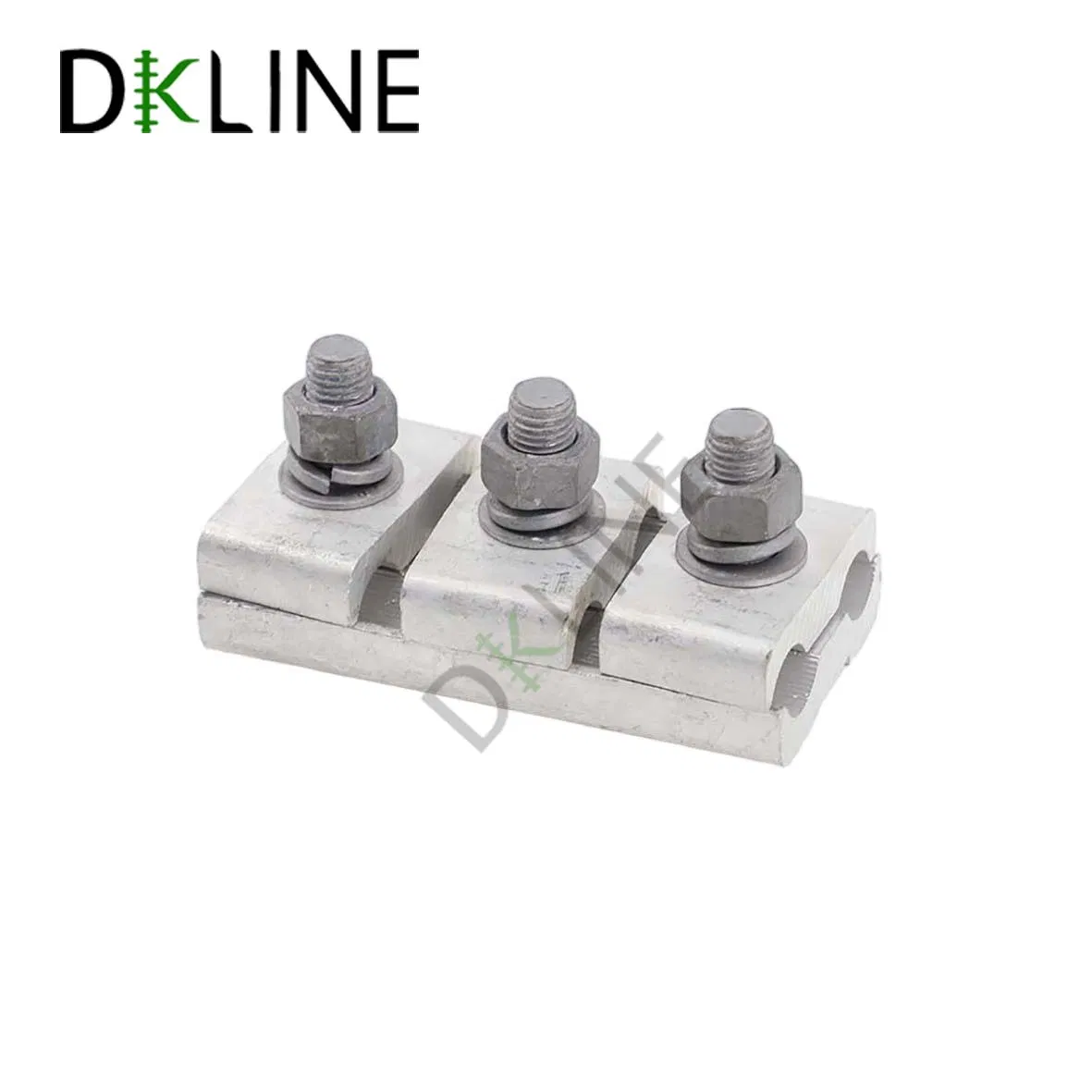

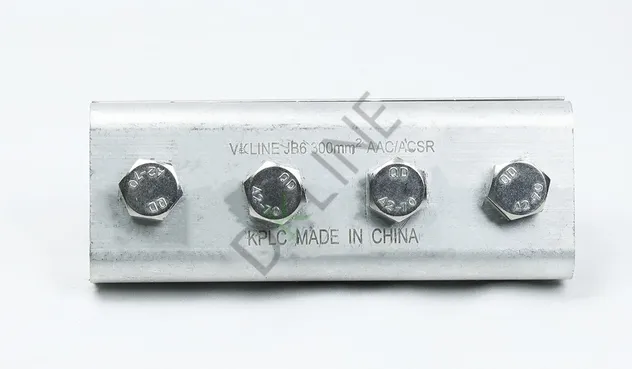

La abrazadera de ranura paralela tipo JB (abrazadera PG) es un conector eléctrico de alta eficiencia diseñado para el empalme seguro y fiable de conductores paralelos en sistemas de distribución de alimentación aérea. Fabricado en aleación de aluminio de alta conductividad o cobre resistente a la corrosión, garantiza un rendimiento eléctrico óptimo y estabilidad mecánica en condiciones de carga variables.

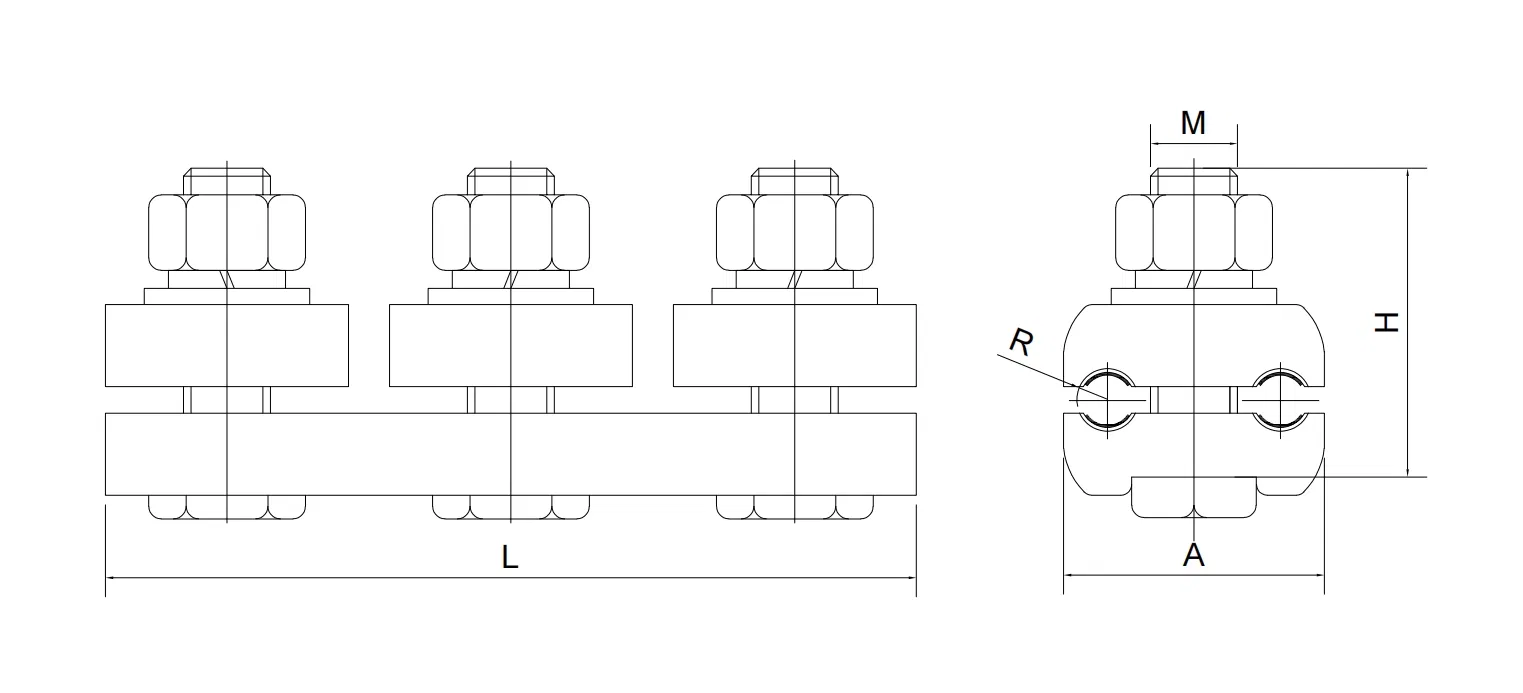

| Modelo | Diámetro de conductor adecuado (mm) | Sección transversal compatible (mm²) | Número de pernos | Dimensiones principales (mm) | ||||
|---|---|---|---|---|---|---|---|---|
| R | M | L | R | H | ||||
| JB-0 | 5,1-7,0 | 16-25 | 2 | 35 | 10 | 65 | 3,5 | 35 |
| JB-1 | 7,5-9,6 | 25-50 | 2 | 45 | 12 | 78 | 5,5 | 45 |
| JB-2 | 10,8-14,0 | 70-95 | 3 | 52 | 12 | 110 | 7,0 | 55 |
| JB-3 | 14,5-17,5 | 120-150 | 3 | 62 | 16 | 134 | 9,0 | 65 |
| JB-4 | 18,1-22,0 | 185-240 | 3 | 70 | 16 | 140 | 11,0 | 70 |
| JB-5 | 23,0-29,5 | 300-400 | 3 | 88 | 16 | 170 | 15,5 | 90 |
| JB-6 | 30-35 | 500-630 | 4 | 110 | 20 | 230 | 18,5 | 120 |
