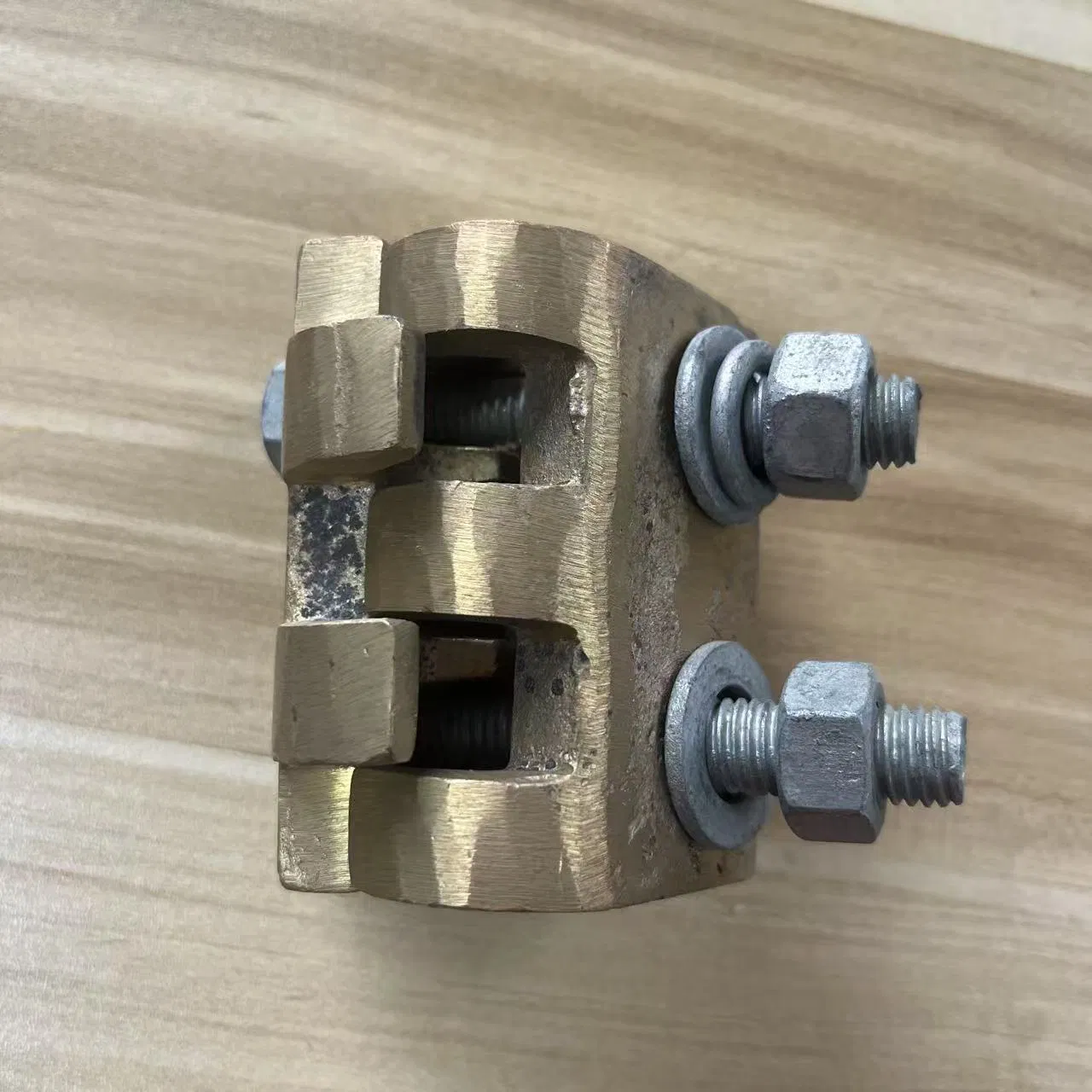

Abrazadera de ranura paralela de la serie Jbt bimetálica de aluminio, cobre y latón

Descripción del Producto

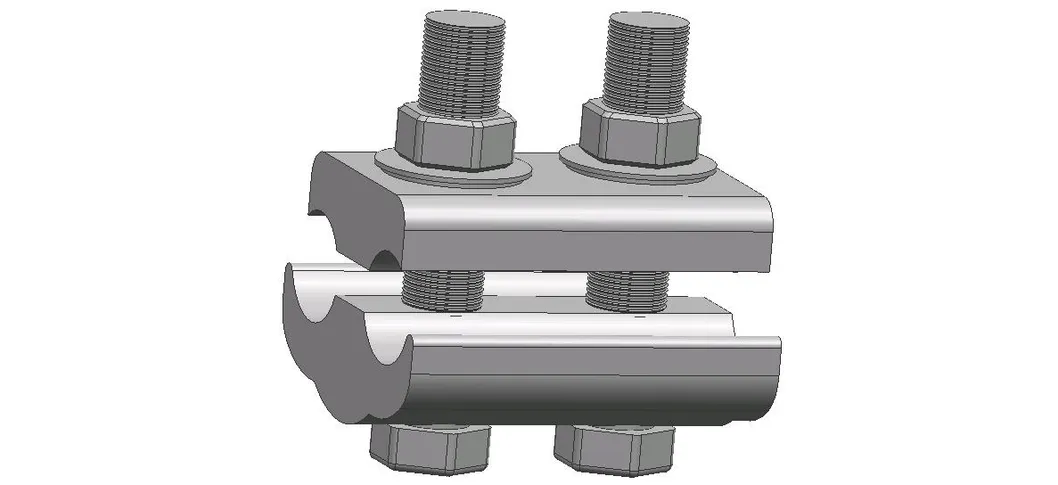

Abrazaderas de ranura paralela de aluminio para el grifo

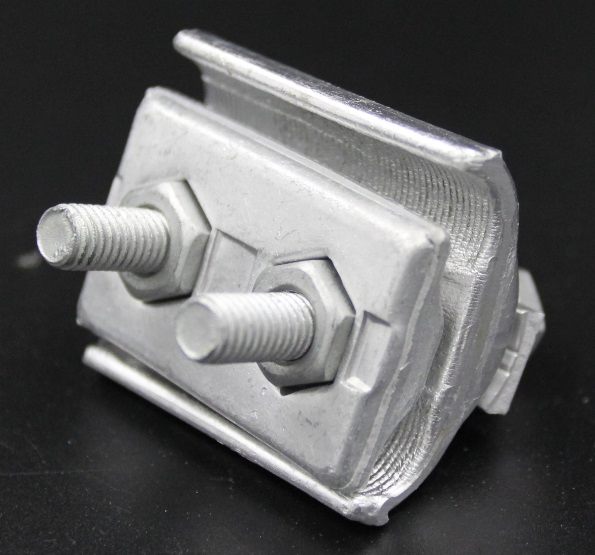

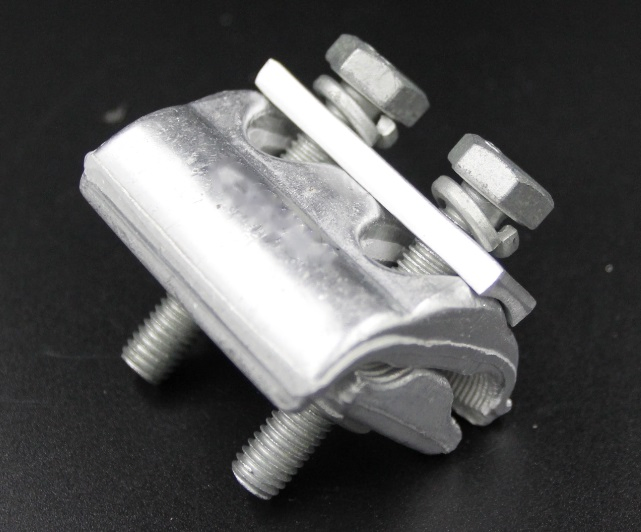

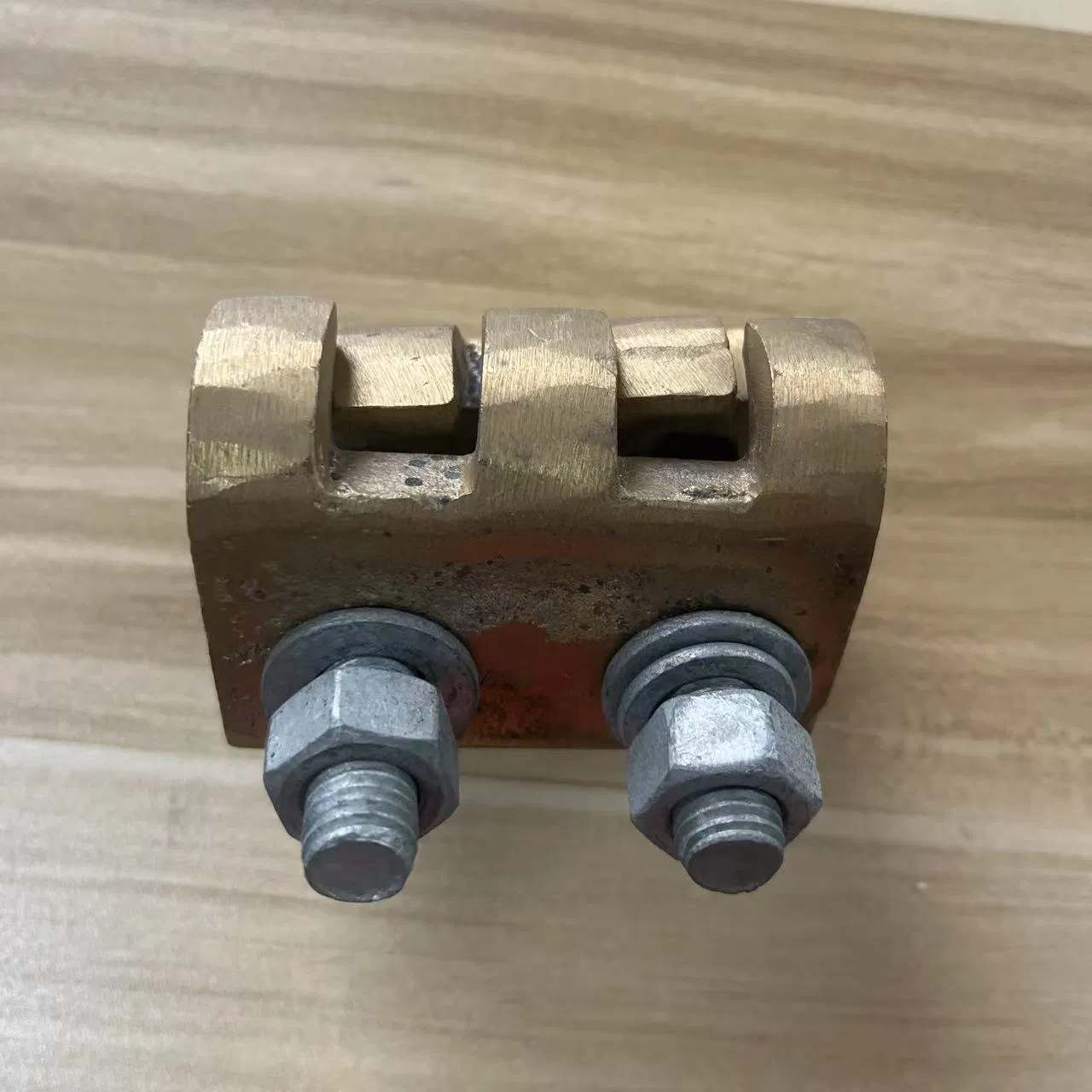

Abrazadera de ranura paralela de la serie Jbt bimetálica de aluminio, cobre y latón
Aplicación: Abrazaderas de ranura paralela de aluminio para conexión de derivación del conductor al ACSR.
Clase ETIM: Terminal de bifurcación con par de apriete mecánico de 20 Nm.
Dimensiones: Conductor principal de 16-120 mm² / Conductor de rama de 16-120 mm².
Características: Tornillo 2xM8 bajo normas de certificación IEC 61238-1.

Fusible de corte tipo OEI

El fusible de corte tipo OEI fue desarrollado para operar en sistemas de distribución de carga general con una clasificación de sistemas de conexión a tierra de 11 kV a 38 kV con corrientes nominales de 100 o 200 A. Especialmente diseñado para proteger transformadores, condensadores, cables o líneas.

Es una construcción robusta, hecha de material rigurosamente probado, interrumpirá todos los fallos bajo las condiciones más severas, manteniendo características mecánicas y eléctricas. Los insertos, la tornillería y los pernos estructurales y las tuercas están hechos de acero galvanizado pesado. El fusible de corte tipo OEI se puede aplicar en todo sistema trifásico con una potencia nominal igual o inferior al máximo clasificación operativa del recorte.

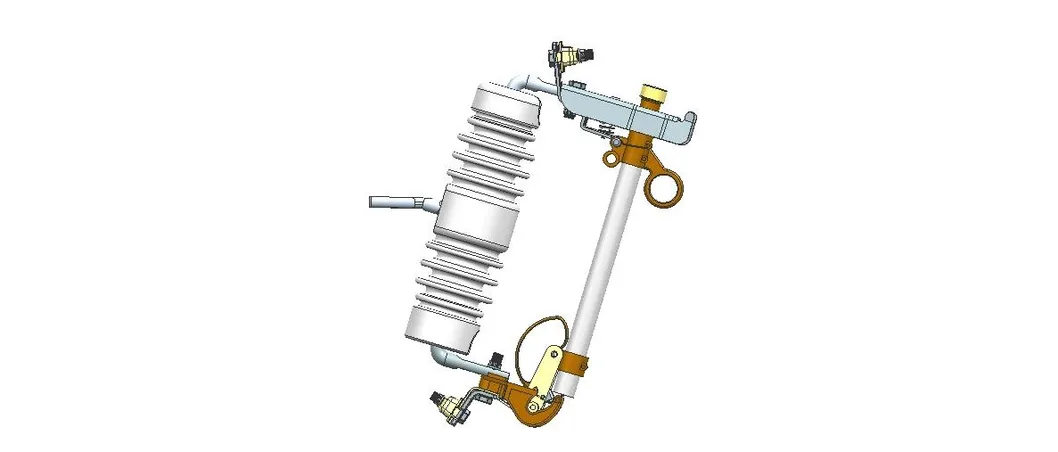

Detalle Fusible OEI 1
Detalle Fusible OEI 2
Detalle Fusible OEI 3

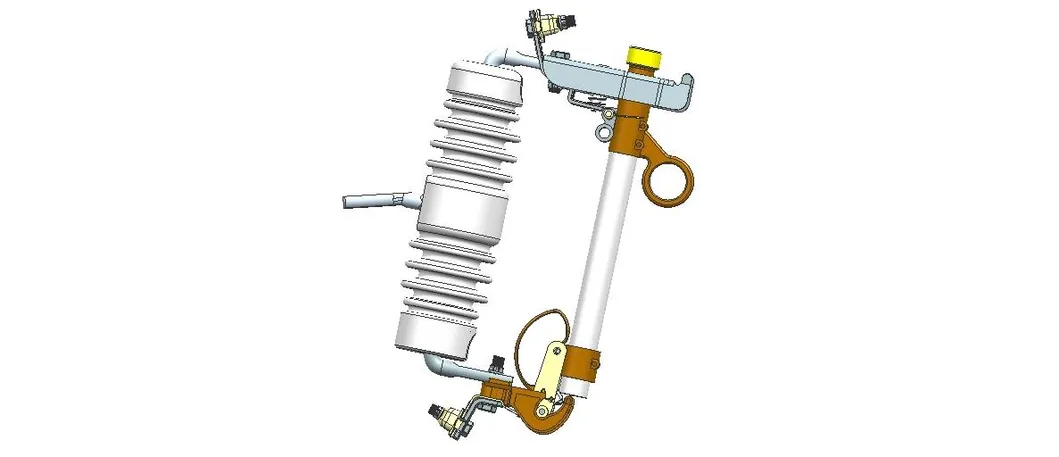

Detalle Fusible OEI 4
Detalle Fusible OEI 5
Detalle Fusible OEI 6
Detalle Fusible OEI 7
Detalle Fusible OEI 8
Detalle Fusible OEI 9
Detalle Fusible OEI 10

Informe de Inspección del Producto

Producto D Soporte
Elementos de prueba Contenido de la prueba Resultado de la prueba Observaciones
Muestra 1 Muestra 2 Muestra 3 Muestra 4 Muestra 5 -
Inspección visual Grieta 1) Pasó marcado con "√"
2) No pasó marcado con "×"
Conclusión: Aprobado
Estoma tracoma
Aletas
Burr
Espesor de galvanización μm 1) Pasó marcado con "√"
2) No pasó marcado con "×"
Conclusión: Aprobado
Características mecánicas Carga mecánica 1) Pasó marcado con "√"
2) No pasó marcado con "×"
Conclusión: Aprobado
Inspector Fecha: 02. Marzo, 2011                  Aprobado: Verificado
Certificación y dimensiones 1
Certificación y dimensiones 2

Preguntas Frecuentes (FAQ)

¿Para qué sirven las abrazaderas de ranura paralela de aluminio?
Están diseñadas para la conexión de derivación del conductor al ACSR, garantizando una sujeción eléctrica y mecánica estable.
¿Cuál es el par de apriete recomendado para estas abrazaderas?
El par de apriete mecánico especificado es de 20 Nm para asegurar una fijación óptima sin dañar los conductores.
¿Qué rango de tensión y corriente soporta el fusible de corte tipo OEI?
Este fusible está diseñado para operar en sistemas de distribución de 11 kV a 38 kV con corrientes nominales de 100 o 200 A.
¿Qué normas de certificación cumplen estos componentes?
Cumplen estrictamente con los estándares internacionales de certificación IEC 61238-1.
¿Cómo se garantiza la resistencia a la intemperie del fusible de corte OEI?
Los insertos, la tornillería y los pernos estructurales están fabricados de acero galvanizado pesado, protegiéndolos contra la corrosión en condiciones climáticas severas.
¿Qué elementos se verifican en las pruebas de control de calidad?
Se realizan inspecciones visuales detalladas (detección de grietas, estomas, rebabas), medición del espesor de la galvanización y ensayos de carga mecánica.
