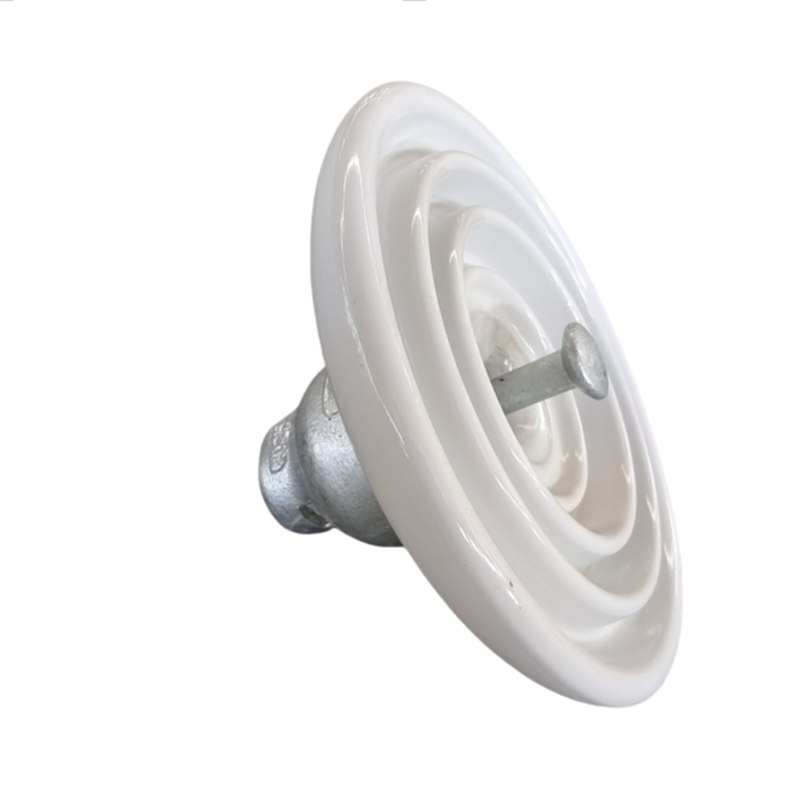

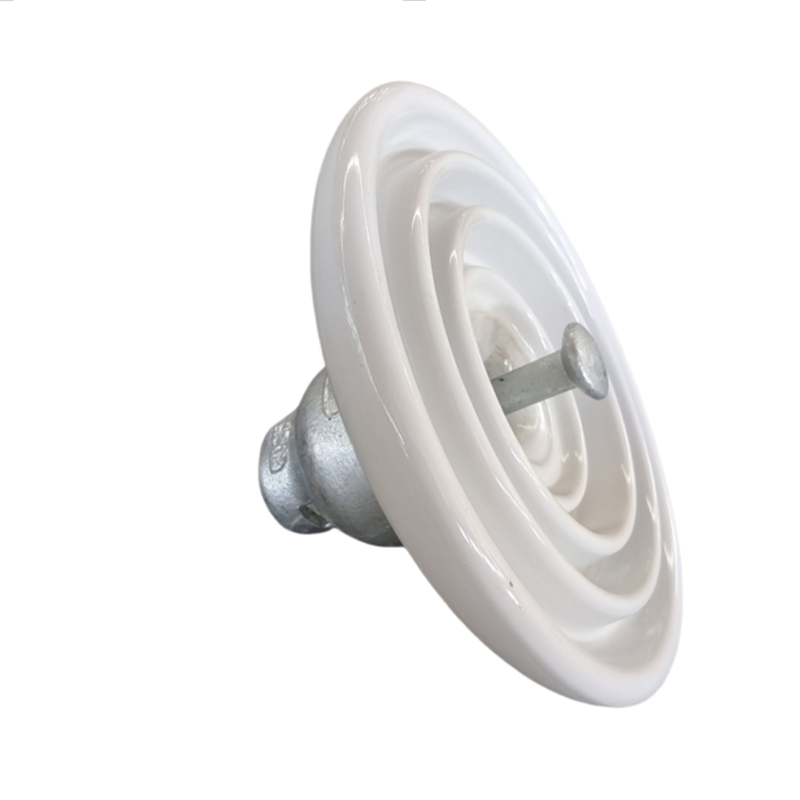

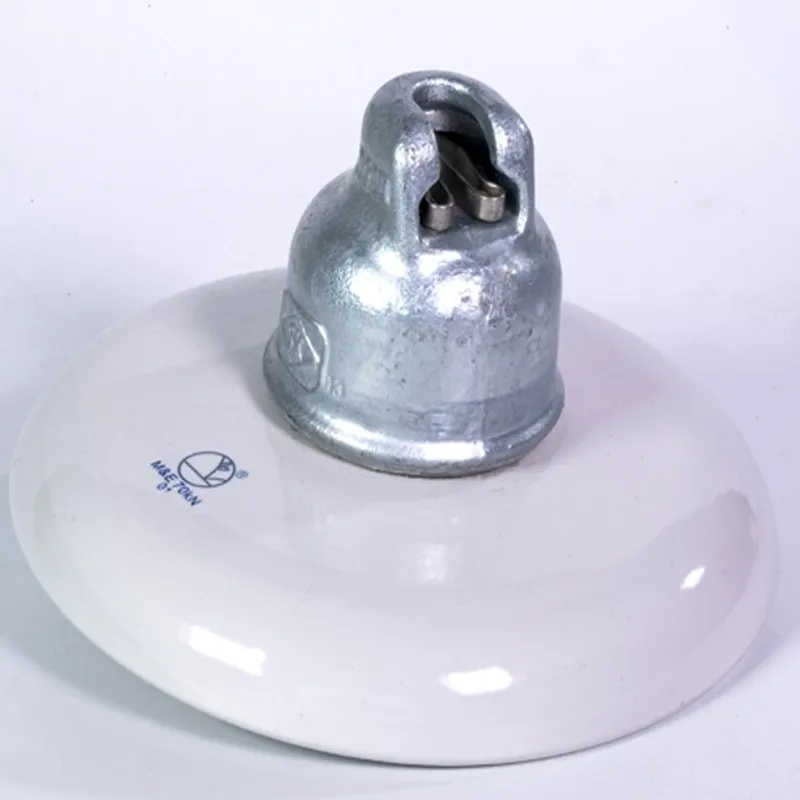

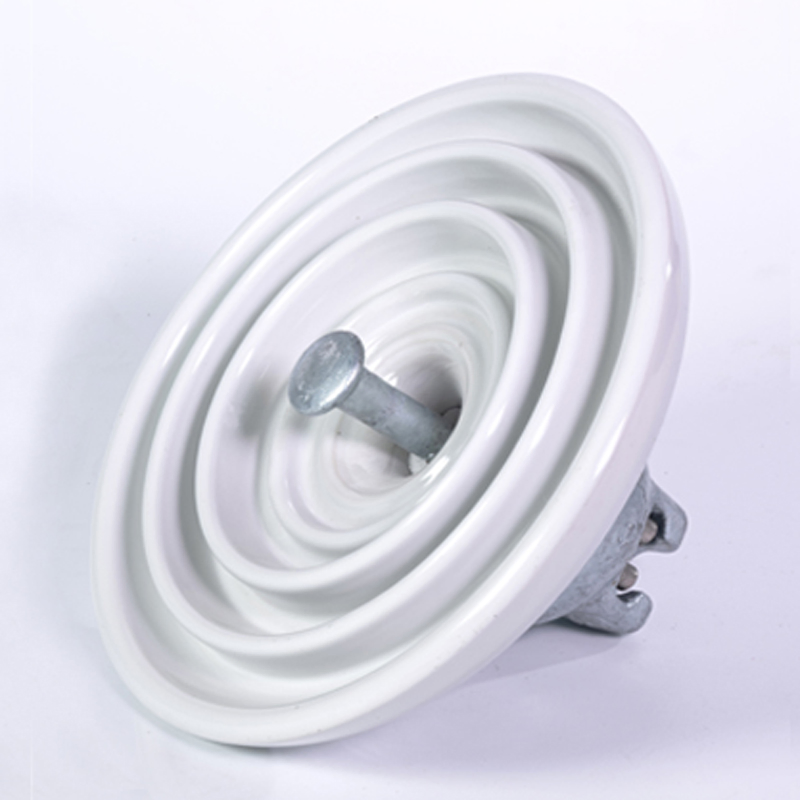

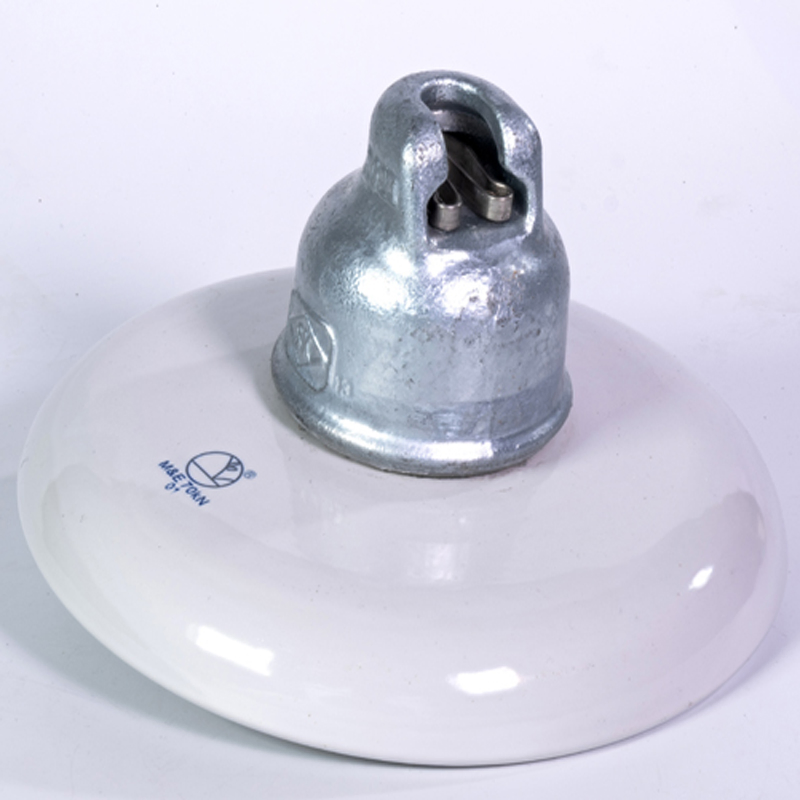

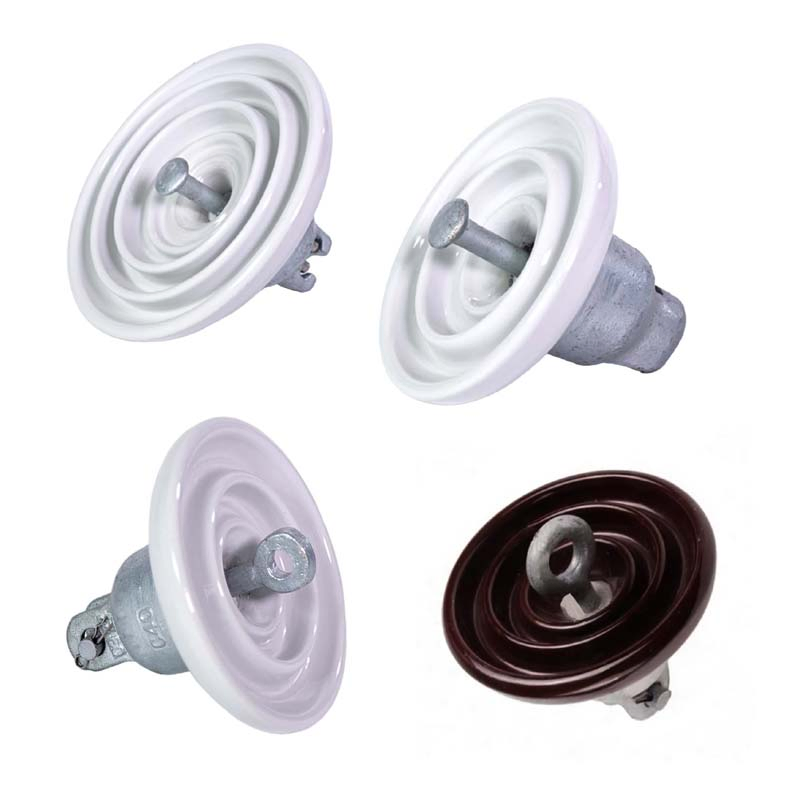

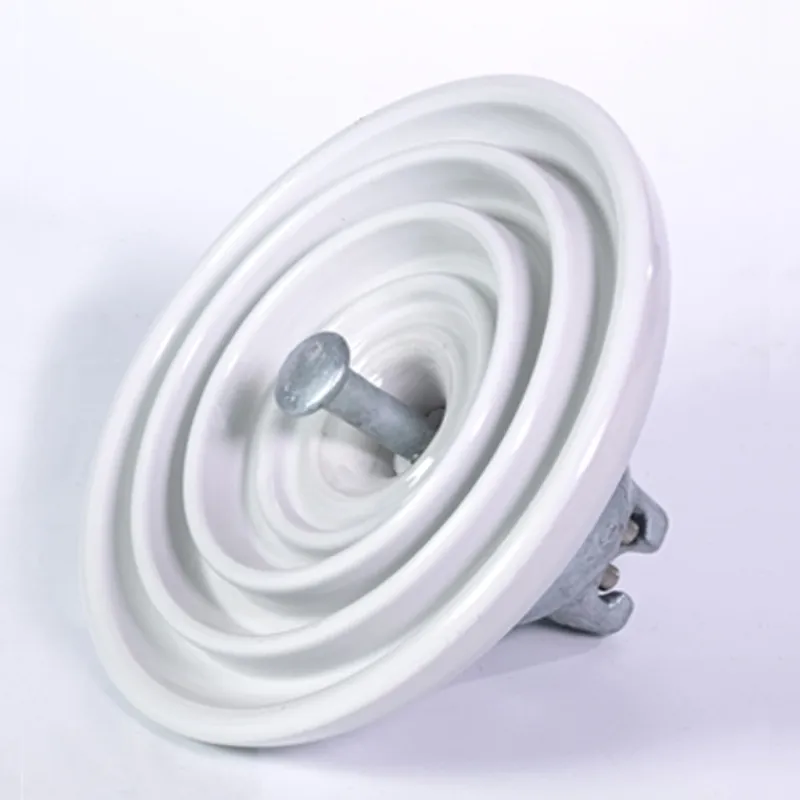

Los aislantes de porcelana de suspensión estándar con alta resistencia mecánica y eléctrica están diseñados para satisfacer las demandas más modernas de líneas de transmisión y distribución hoy en día.
Se fabrican aisladores de suspensión de distribución tipo horquilla y llave de bola aprobados de clase ANSI para sistemas de transmisión y distribución en el mundo. Cada carcasa de la suspensión se somete a rigurosas pruebas eléctricas antes y después del montaje antes de ser enviada.
| Fig. No | 1 | 2 | 3 | 4 | 5 | |
|---|---|---|---|---|---|---|
| Tipo | XP-40 | XP-40C | XP-70 | XP-70C | XP-100 | |
| Clase IEC | U40B | U40C | U70BL | U70C | U100BL | |
| Separación de unidades (H)-mm | 140 | 140 | 146 | 146 | 146 | |
| Diámetro nominal (D)-mm | 190 | 190 | 255 | 255 | 255 | |
| Distancia de fuga-mm | 200 | 200 | 320 | 320 | 320 | |
| Tamaño de acoplamiento: Mm | 16 | 16C | 16 | 16C | 16 | |
| Fuerza de SyE combinada-KN | 40 | 40 | 70 | 70 | 100 | |
| Prueba de rutina de carga-KN | 20 | 20 | 35 | 35 | 50 | |
| Fuerza de impacto mecánico-N.m | 5 | 5 | 6 | 6 | 7 | |
| Tensión de resistencia de frec. de potencia | kv seco | 55 | 55 | 70 | 70 | 70 |
| kv húmedo | 30 | 30 | 40 | 40 | 40 | |
| Impulso de relámpago seco-kv | 75 | 75 | 100 | 100 | 100 | |
| Tensión de punción de baja frec.-kv | 90 | 90 | 110 | 110 | 110 | |
| Voltaje de interferencia de radio | Tensión de prueba-kv | 7,5 | 7,5 | 10 | 10 | 10 |
| RIV máx. A 1000KHz uv | 50 | 50 | 50 | 50 | 50 | |
| Peso neto-kg | 2,8 | 2,9 | 4,7 | 4,8 | 5,3 | |
