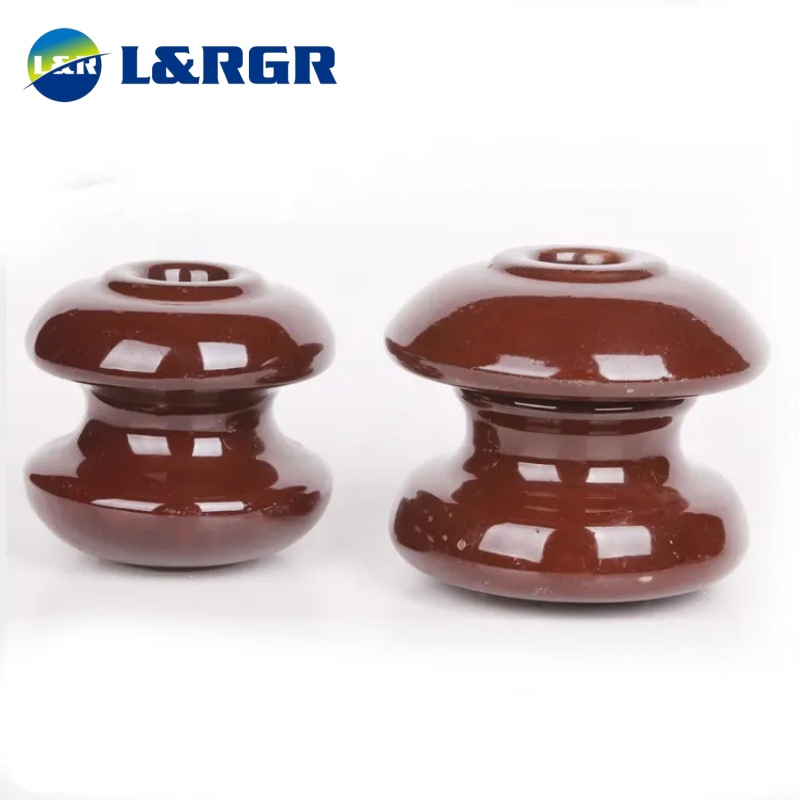

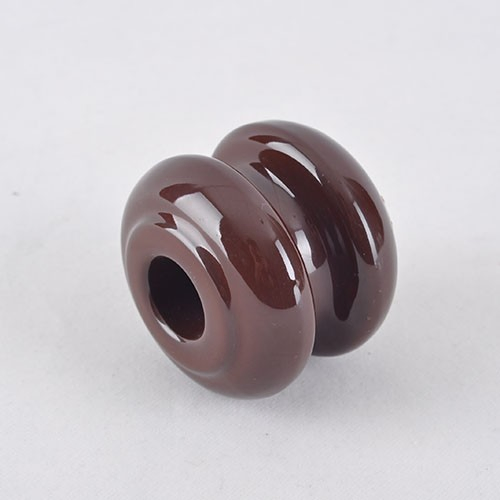

¿Qué es un aislante de la gemela (grillete)?
El aislante de la gemela de sobrecarga es adecuado para la terminal de la línea de transmisión y distribución, y se fija en la varilla de tensión o el ángulo de polo para apoyar a los conductores, jugando un papel fundamental en el aislamiento.
Como parte de las cadenas de montaje eléctrico, el grillete de porcelana aislante se utiliza para simplificar el montaje de la estructura. Normalmente se utiliza en líneas de 400V.
Es un tipo de aislante de bajo voltaje generalmente montado con tornillos de malestar, racks secundarios o horquillas secundarias para proporcionar el aislamiento requerido para los conductores en el poste.
El aislante de gemela incluye un conductor dentro de la ranura y se fija mediante un cable de enlace blando. Normalmente se instalan de forma horizontal o verticalmente en las líneas de transmisión de bajo voltaje. La mayoría de ellos están hechos de porcelana, aunque algunos están fabricados con polímeros.

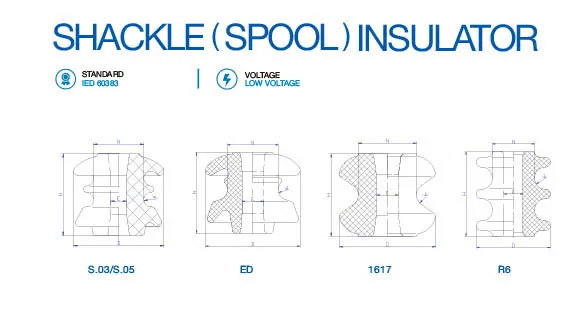

| BS tipo clase | ED-2 | ED-2B | ED-3 | 1617 | ||
|---|---|---|---|---|---|---|
| Falla mecánica de la carga, kN | 10 | 12.5 | 8 | 15 | ||
| Frecuencia de alimentación de voltaje arqueos, kV | Seco, kV | 18 | 23 | 16 | 20 | |
| Mojado, kV | 9 | 12 | 7 | 9 | ||
| Dimensiones, mm | Altura | 75 | 76 | 65 | 65 | |
| Diámetro | 80 | 86 | 70 | 76 | ||
| Diámetro del cuello | 42 | 48 | 36 | 46 | ||
| Diámetro del orificio | 20 | 21 | 16 | 17.5 | ||
| Radio de ranuras | 10 | 10 | 8 | 9 | ||
| Peso neto, kg | 0.4 | 0.48 | 0.25 | 0.4 | ||

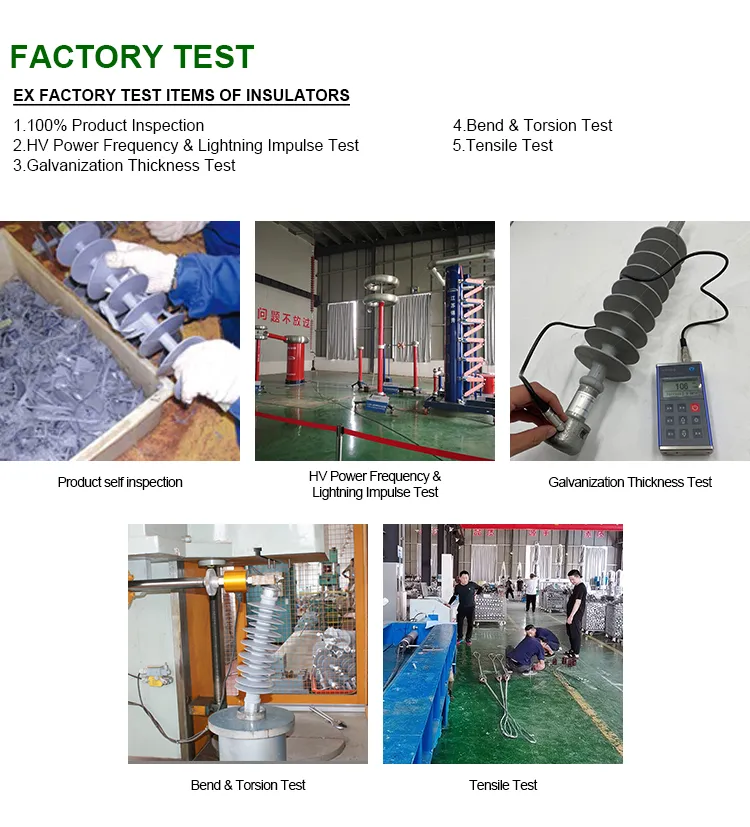

Las pruebas de aceptación en fábrica:
Fabricación confiable de aisladores de grillete
¿Dónde se pueden adquirir aisladores de grillete de alta calidad? La mejor opción es acudir a un fabricante confiable que disponga de recursos y capacidad técnica suficiente para suministrar los mejores aisladores para líneas aéreas. Además, siempre es recomendable contrastar las valoraciones y análisis de otros usuarios sobre el rendimiento y durabilidad del producto.
¿Por qué elegir nuestros aisladores?
Es un componente aislante diseñado para fijarse en varillas de tensión o postes en líneas de transmisión y distribución aérea de bajo voltaje, con el fin de soportar físicamente a los conductores y aislarlos eléctricamente.
Estos aisladores de bajo voltaje están diseñados principalmente para ser instalados en líneas de distribución aérea con una tensión nominal de hasta 400V.
Generalmente se fabrican de porcelana vitrificada procesada mediante tratamiento húmedo para asegurar una nula porosidad y alta resistencia térmica. No obstante, algunos modelos también pueden fabricarse con polímeros.
Se pueden montar de forma horizontal o vertical en los postes mediante herrajes como tornillos de malestar o racks secundarios. El conductor se aloja en la ranura del aislador y se sujeta firmemente usando un cable de enlace blando.
Los aisladores se someten a estrictas inspecciones que cubren el 100% de la producción para descartar imperfecciones. Las pruebas estándar en fábrica incluyen la verificación precisa de dimensiones y pruebas de resistencia eléctrica.
