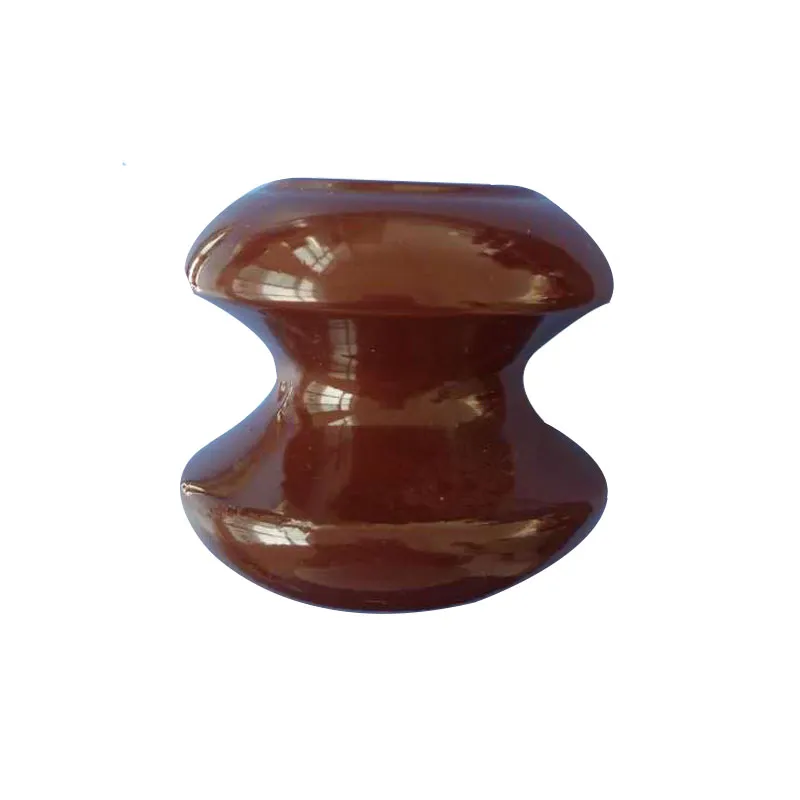

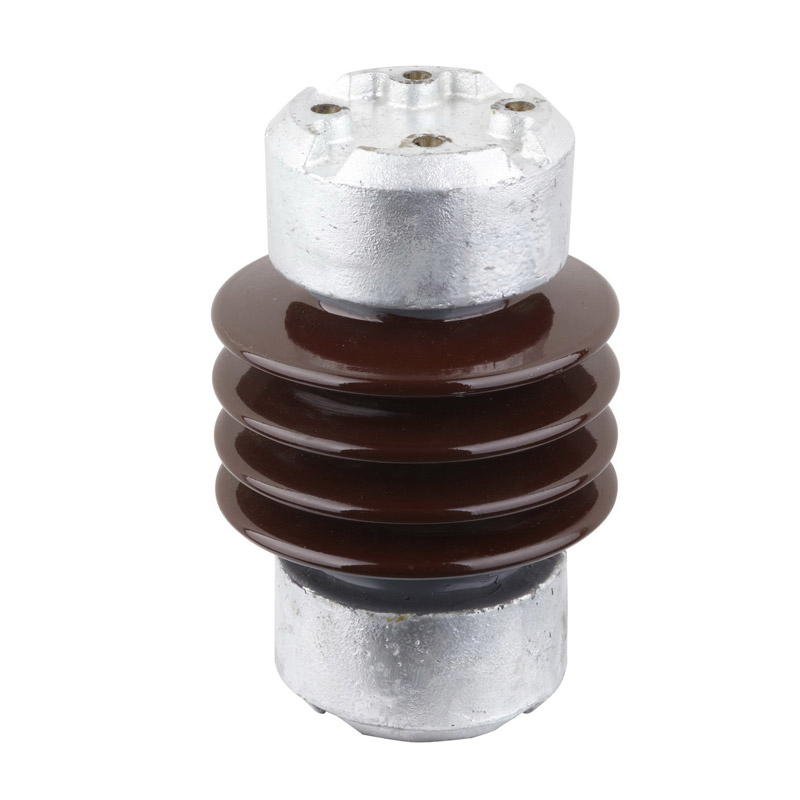

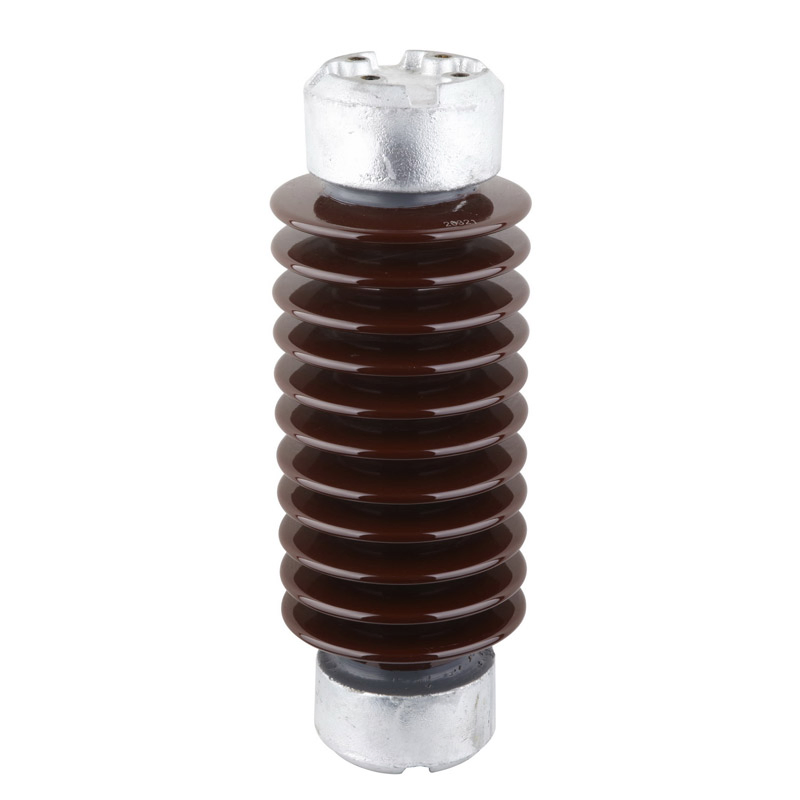

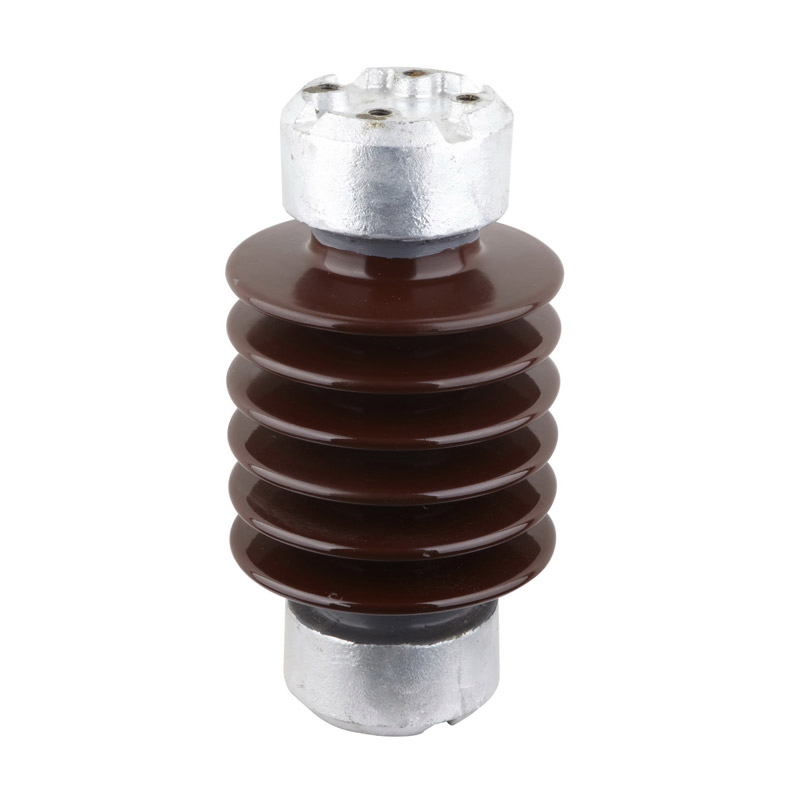

Información Básica
No. de Modelo
ED-2c
Estructura
Aislador de Suspensión
Tipo
Aislador de Tipo A
Uso
Transmisión de energía de alta tensión
Método de conexión
Tipo Trough
Tamaño de la capacidad portante
160KN
Certificación
ISO9001, iec ieee
Color
gris
código hscode
85461000
durabilidad
20 años
fiabilidad
20 años
Paquete de Transporte
cajas de cartón palets caja de madera
Especificación
iec ieee
Origen
China
Código del HS
854690000
Capacidad de Producción
100000

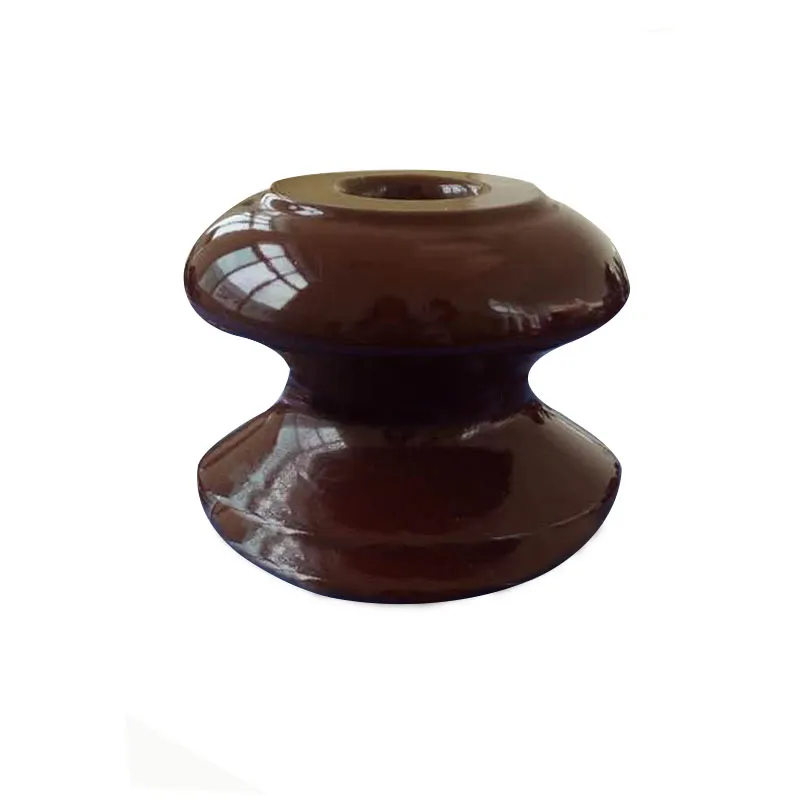

Descripción de Producto
Los aislantes compuestos
Los aislantes compuestos cumplen con las últimas ediciones y enmiendas a las normas/especificaciones que se enumeran a continuación:
CSA
CANADIAN STANDARDS ASSOCIATION
G164-4
Galvanización en caliente de artículos de forma irregular
CAN/CSA
Categorías del Programa de Garantía de calidad 2299,3
ANSI
INSTITUTO ESTADOUNIDENSE DE NORMAS NACIONALES
C29,1
Método de prueba estándar americano para aislantes de energía eléctrica
C29,7
Estándar Americano para Insuladores de Porcelana procesados en húmedo (Tipo de poste de línea de alta tensión) aislantes de alimentación eléctrica
987-1985
IEEE Guide para la aplicación de aislantes compuestos
D750
Práctica recomendada para operar aparatos de exposición a la luz y el clima (Tipo de arco de carbono) para pruebas artificiales del clima de compuestos de caucho.
D1499
Práctica recomendada para la exposición de plásticos.
D2240
Propiedades de caucho, dureza Durometer
D2565
Práctica recomendada para el funcionamiento de Xenon-Arc aparatos de exposición a la luz y al agua Plásticos.
El cobertizo de los aislantes de poste se fabricará a partir de copolímero de etileno propileno de alúmina hidratado (EPM) como componente primario o elastómeros de silicona. La capa de protección contra el agua deberá ser moldeada por inyección y traída al estado final de curación en un proceso continuo para evitar el subcurado interno o el sobrecurado de la superficie. Además, la capa de protección contra el agua proporcionará una superficie hidrofóbica, incluso después de la exposición al medio marino tropical, rayos ultra violentos y humedad.
Núcleo
La varilla o el núcleo se fabrica de Fiberglass, teniendo 70-75 por peso de fibra de vidrio alineada auxiliar unida por una resina orgánica. La varilla es fundida o pulverada.
Los empalmes finales tienen las siguientes propiedades:
- Se comprimen en el miembro de la varilla de fibra de vidrio.
- No se mueven con relación a la varilla central de fibra de vidrio con cargas aplicadas iguales a dos veces la carga de prueba de rutina nominal o las cargas máximas de voladizo diseñadas.
- Son atraídos a la varilla después de la finalización de todos los procesos de calor externos utilizados para curar o unir partes componentes.
El aislante se proporciona bases limitadoras de carga que se deformarán bajo carga longitudinal de más del 100% de la carga voladiza de diseño nominal.
Características de rendimiento
Los aislantes poliméricos cumplen las características de rendimiento que se indican en la lista:
| ELEMENTO |
11kV |
33KV |
| Resistente a la luz intermitente seca |
90kV |
180kV |
| Resistente a los flashover húmedos |
70kV |
165kV |
| Impulso positivo de destello crítico |
145kV |
300kV |
| Tensión máxima de interferencia de radio |
Por debajo de 1 micro voltio |
Por debajo de 1 micro voltio |
| Resistencia a la tensión del diseño |
100kN |
100kN |
| Resistencia residual después de arco de potencia |
80Kn |
80Kn |
| Prueba mecánica de carga de prueba |
45kN |
45kN |
| Carga sostenida máxima |
34kN |
34kN |
| Clasificación de par de diseño |
83 Nm |
83 Nm |
El aislante es adecuado para aceptar conductores de aluminio y cobre con áreas transversales que van desde 35 mm² a 265 mm². Los aislantes están diseñados para montarse en los travesaños de ángulo y canal especificados en la especificación E14.
Toda la parte ferrada expuesta deberá tratarse contra la corrosión. Es preferible el tratamiento por galvanización en caliente.
Preguntas Frecuentes (FAQ)
¿Cuáles son las ventajas de los aisladores compuestos frente a los tradicionales?
Los aisladores compuestos ofrecen una alta resistencia a la tracción, un peso mucho menor que facilita el transporte e instalación, y una excelente hidrofobicidad que resiste la contaminación ambiental y marina tropical.
¿De qué material está fabricado el núcleo del aislador?
El núcleo está fabricado de Fiberglass (fibra de vidrio), compuesto por un 70-75% de peso de fibra de vidrio alineada unida por una resina orgánica de alta resistencia.
¿Qué rango de conductores de electricidad admite este aislante?
Es adecuado para aceptar conductores tanto de aluminio como de cobre con un área transversal de sección que abarca desde los 35 mm² hasta los 265 mm².
¿Cómo se garantiza la protección contra la corrosión en la intemperie?
Toda la parte ferrosa expuesta es sometida a un tratamiento anticorrosión mediante galvanización en caliente, cumpliendo las normativas más exigentes para resistir ambientes húmedos y salinos.
¿Cuál es la vida útil estimada de estos aisladores de suspensión?
Tanto la durabilidad como la fiabilidad de este modelo de aislador compuesto están garantizadas para un periodo de diseño de al menos 20 años bajo condiciones operativas óptimas.
¿Qué certificaciones de calidad respaldan al modelo ED-2c?
Este producto cuenta con la certificación de gestión de calidad ISO9001 y se fabrica bajo estrictos estándares internacionales como IEC, IEEE, ANSI y CSA.
