Información Básica
No. de Modelo.suspension clamp
Tratamiento de superficiesGalvanizado
UsoAparato eléctrico
MaterialAcero inoxidable
Estructuraabrazadera de suspensión
Longitudpersonalizado
Intervaloinstalado en ángulo, tensión y terminal
Tiempo de entrega8-14 días
Aplicacióntendido de cables
Paquete de Transporteenvasados en cajas de madera
Especificaciónpersonalizado
Descripción de Producto
💡

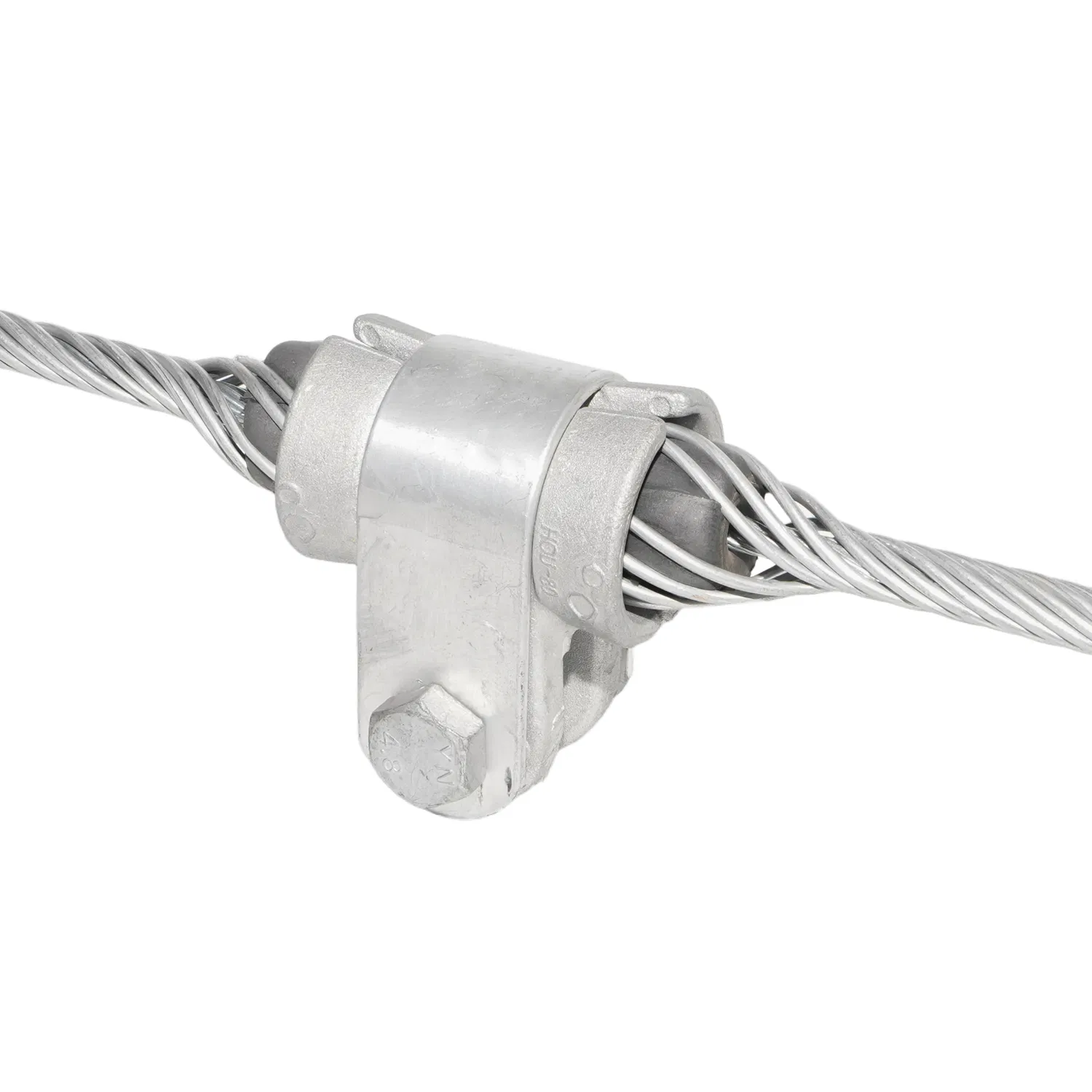

La abrazadera de suspensión del cable óptico ADSS se utiliza para colgar y sostener el cable óptico en la torre de suspensión. Transmite carga axial y dispersa la presión de tensión radial, proporcionando una excelente protección para el cable óptico para evitar condiciones anormales como radios de curvatura demasiado pequeños y concentración de tensión.
El agarre de la abrazadera es mayor que el 18% de la resistencia a la tracción nominal del cable óptico. Tiene una excelente resistencia a la fatiga y un efecto de amortiguación auxiliar para el cable óptico ADSS. Se divide en abrazadera tangente, abrazadera tangente de varillas de armadura helicoidal de una sola capa, abrazadera de suspensión simple y abrazadera de suspensión doble, según el tamaño de la extensión de línea.

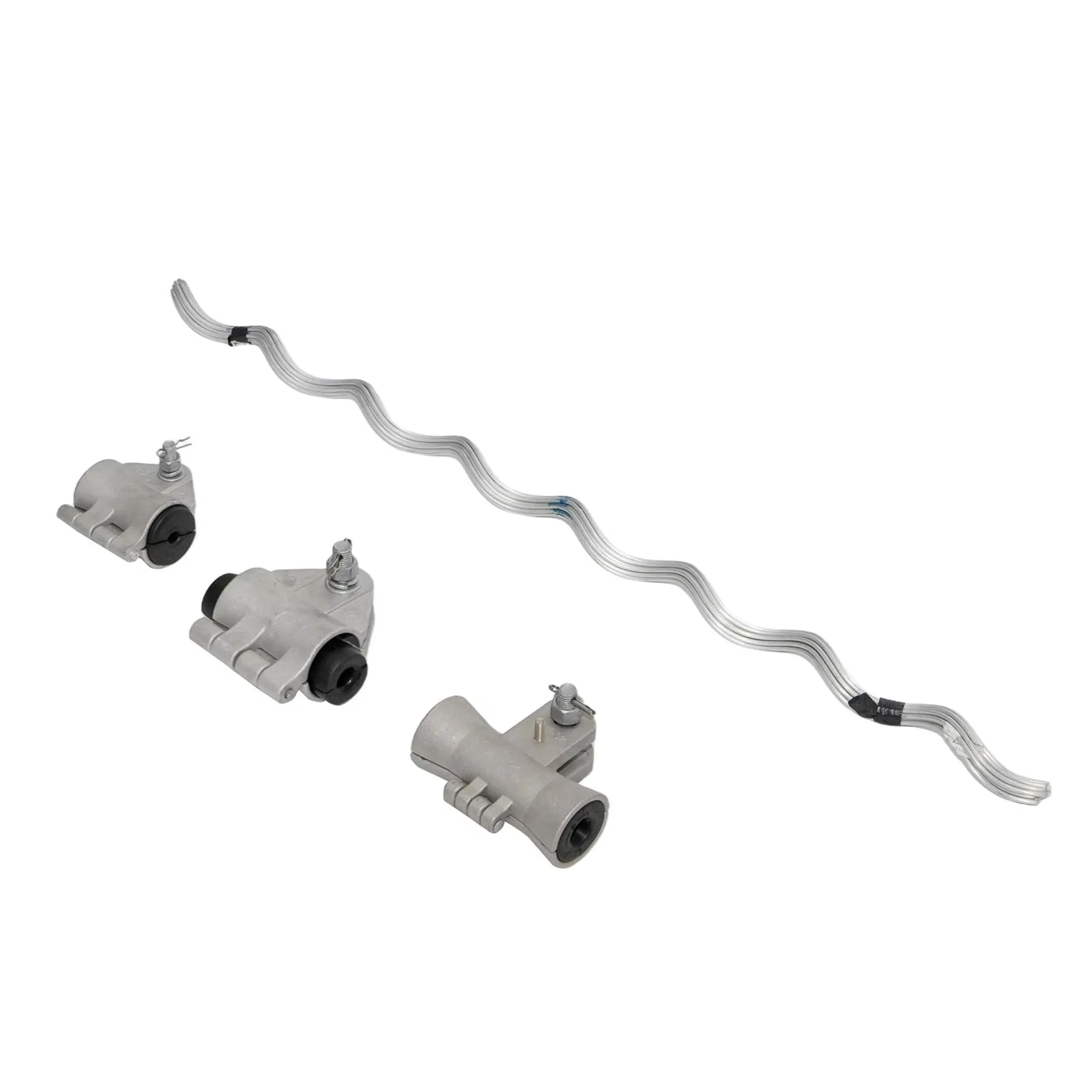

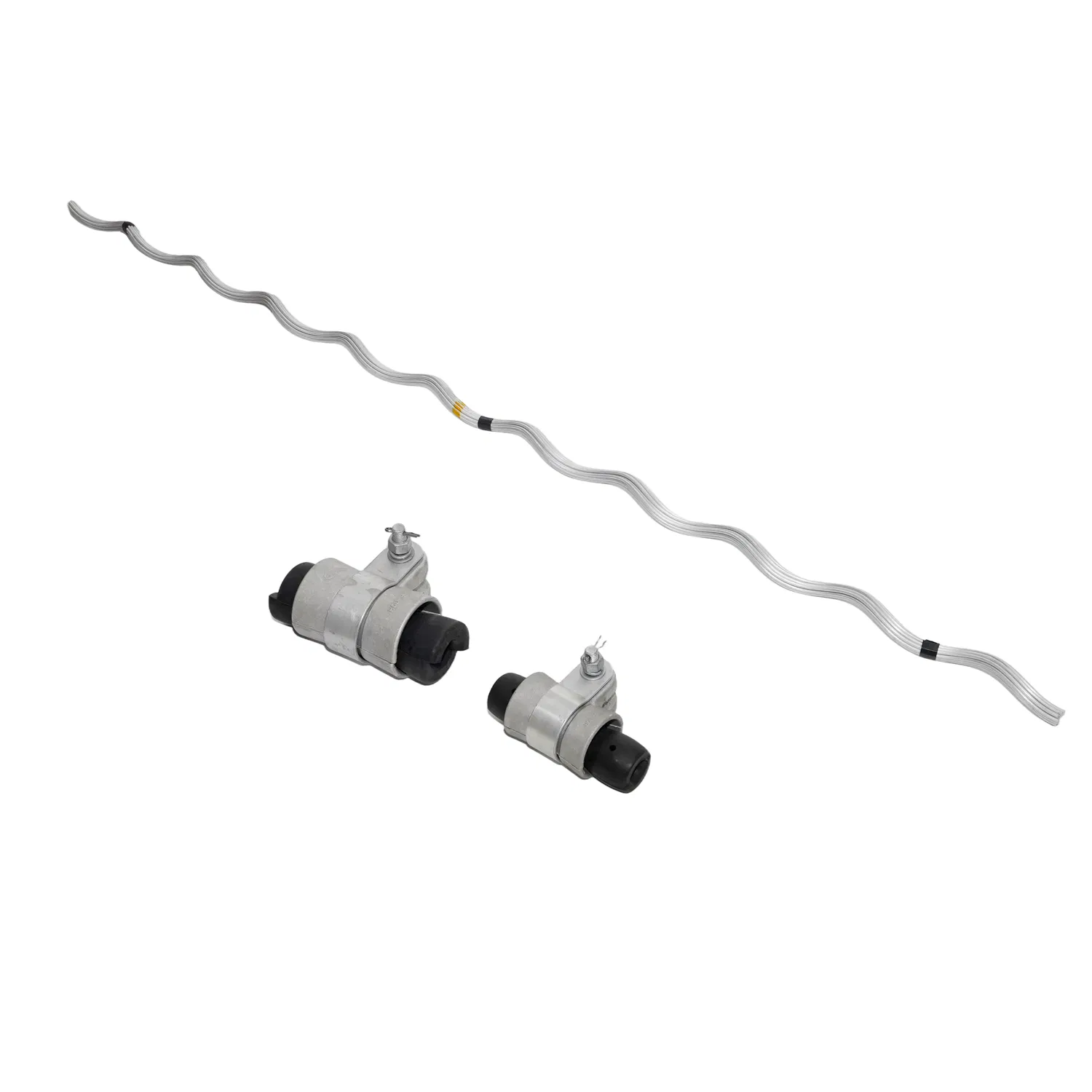

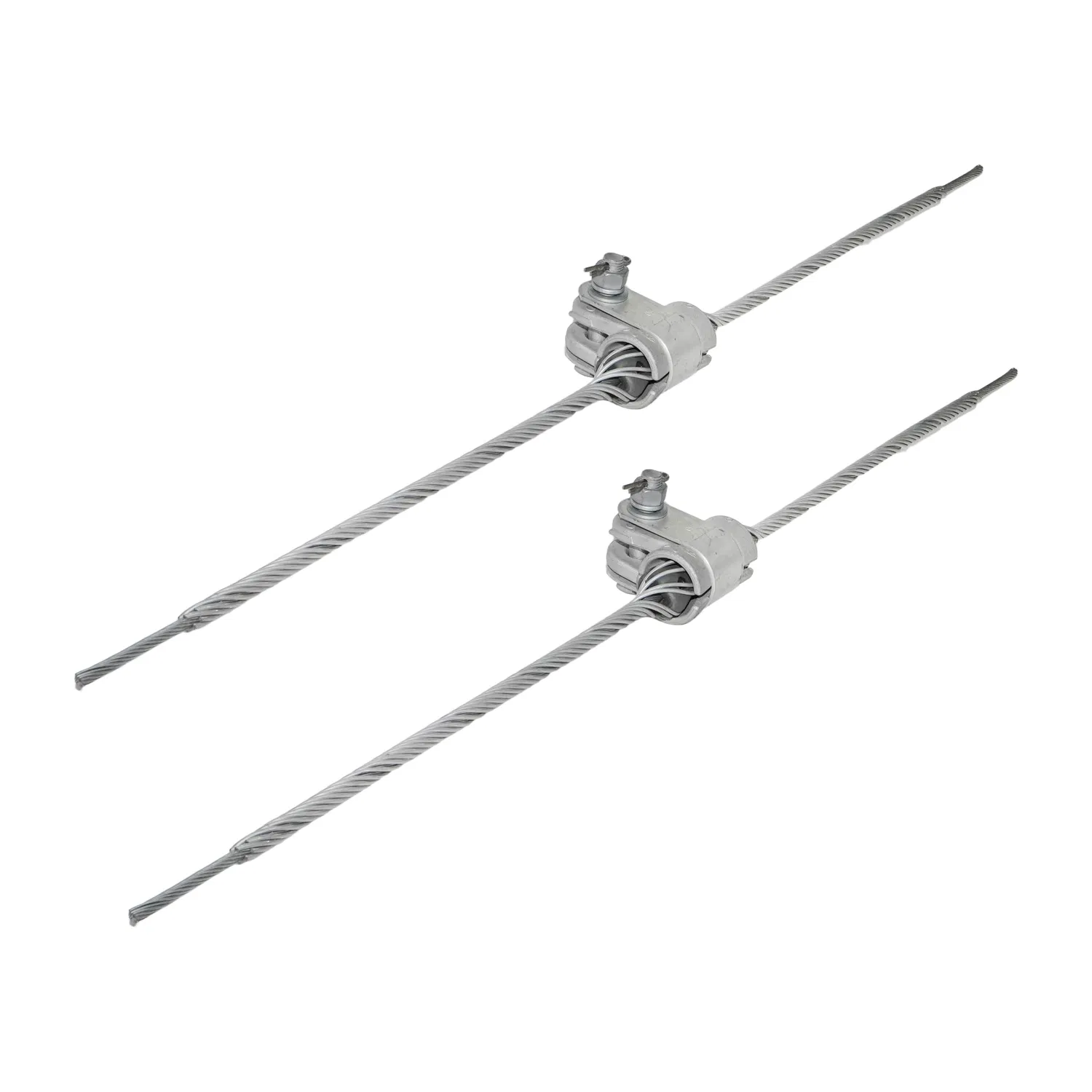

Abrazadera de suspensión preformada para ADSS/OPGW
- 1. Abrazadera
- 2. Inserto de goma
- 3. Horquilla en U y perno

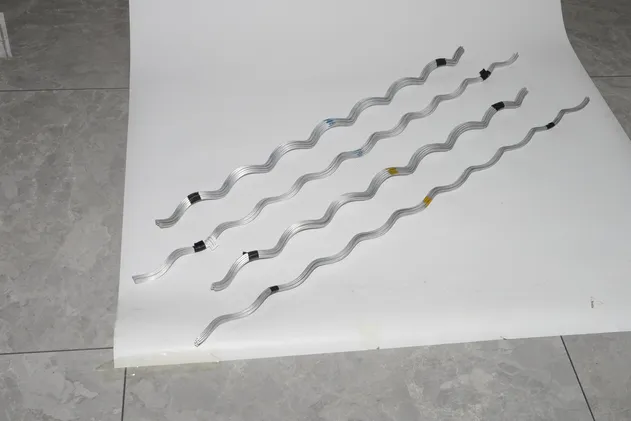

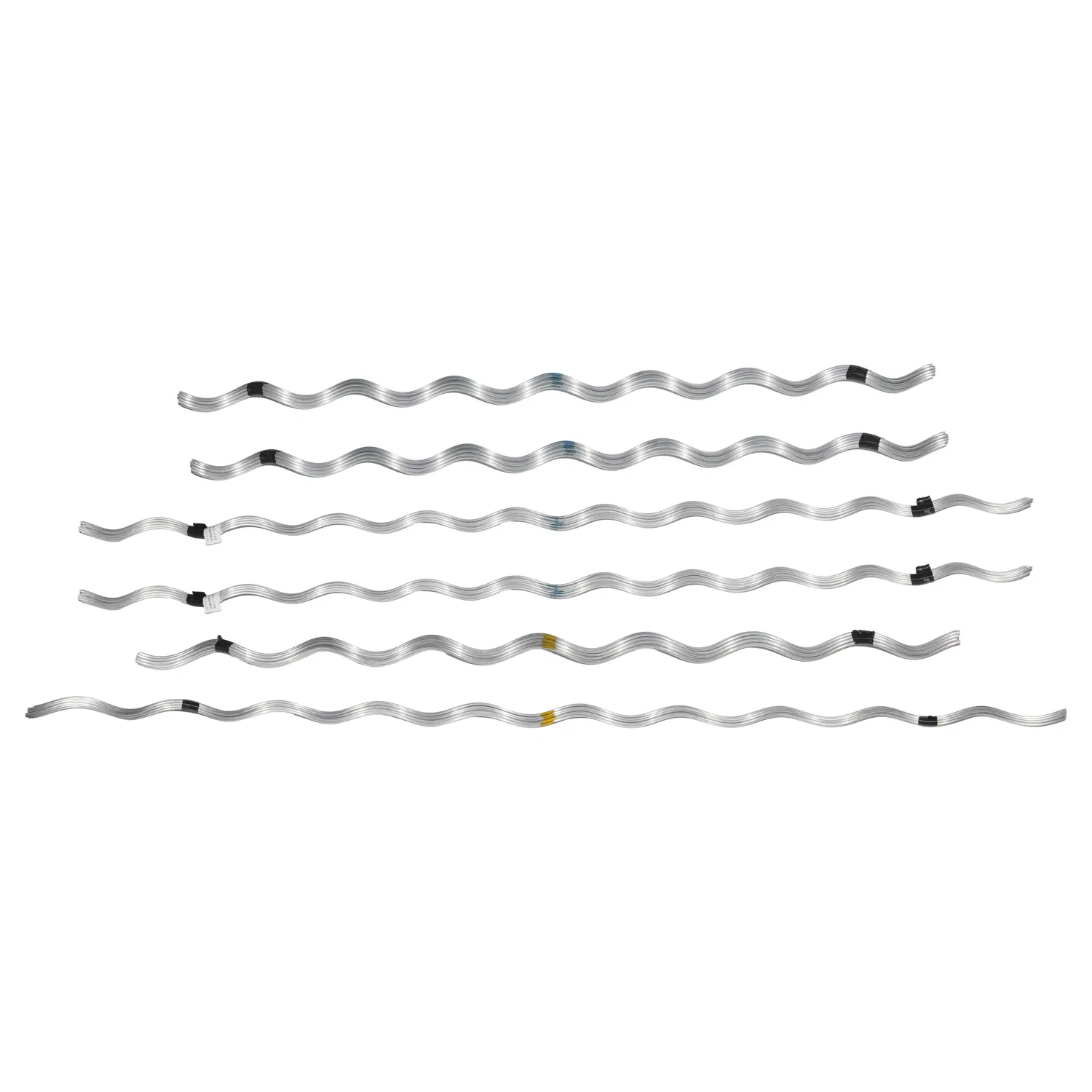

- 4. Rods Helicoidales
| Modelo de producto |
Modelo estándar |
Diámetro aplicable (mm) |
Adecuado para conductor núcleo de acero |
Longitud (mm) |
Color |
| Mín. |
Máx. |
| SNL-0460LB | - | 4.42 | 4.60 | - | 420 | Naranja |
| SNL-0585LB | - | 5.56 | 5.85 | - | 500 | Verde |
| SNL-0600LB | - | 5.86 | 6.00 | - | 500 | Naranja |
| SNL-0628LB | - | 6.01 | 6.28 | - | 520 | Amarillo |
| SNL-0656LB | - | 6.29 | 6.56 | - | 520 | Negro |
| SNL-0684LB | - | 6.57 | 6.84 | - | 540 | Rojo |
| SNL-0712LB | - | 6.85 | 7.12 | - | 570 | Azul |
| SNL-0740LB | - | 7.13 | 7.40 | - | 570 | Verde |
| SNL-0767LB | - | 7.41 | 7.67 | - | 580 | Amarillo |
| SNL-0795LB | - | 7.68 | 7.95 | - | 650 | Negro |
| SNL-0823LB | - | 7.96 | 8.23 | - | 650 | Rojo |
| SNL-0854LB | - | 8.24 | 8.54 | - | 650 | Verde |
| SNL-0856LB | - | 8.55 | 8.56 | - | 720 | Naranja |
| SNL-0902LB | - | 8.70 | 9.02 | - | 725 | Amarillo |
| SNL-0925LB | - | 9.03 | 9.25 | - | 775 | Azul |
- 1. Clip en U
- 2. Abrazadera de suspensión
- 3. Almohada de goma
- 4. Horquilla en U y perno
- 5. Rods Helicoidales
| Diám. Cable (mm) |
Longitud varillas ext. (mm) |
Peso ref (kg) |
Código color |
Diám. Span (m) |
| AXY 09603009.0-9.6 | 1040/1600 | 1.2 | BU | 200-300 |
| AXY 10103009.7-10.1 | 1040/1600 | 1.2 | GR | 200-300 |
| AXY 106030010.2-10.6 | 1040/1600 | 1.2 | BR | 200-300 |
| AXY 111030010.7-11.1 | 1040/1600 | 1.2 | RE | 200-300 |
| AXY 116030011.2-11.6 | 1060/1600 | 1.3 | BK | 200-300 |
| AXY 117030011.7-11.7 | 1080/1540 | 1.7 | YE | 200-300 |
| AXY 120030011.8-12.0 | 1160/1680 | 1.9 | PU | 200-300 |
- 1. U-clip
- 2. Abrazadera
- 3. Almohada de goma
- 4. Grillete de la placa de la horquilla
- 5. PS-link
- 6. Horquilla en U
- 7. Barras exteriores
- 8. Barras de refuerzo estructural
| Tipo |
Diámetro (mm) |
Longitud Varillas Ext. (mm) |
Longitud Barras Refuerzo (mm) |
Código Color |
Peso (kg) |
| EJES 0960 | 9.0–9.6 | 1810 | 1800 / 2200 | - | 1.9 |
| EJES 1010 | 9.7–10.1 | 1810 | - | - | 1.9 |
| EJES 1060 | 10.2–10.6 | 1810 | - | - | 1.9 |
| EJES 1110 | 10.7–11.1 | 1810 | - | - | 1.9 |
| EJES 1160 | 11.2–11.6 | 1810 | - | - | 2.0 |
| EJES 1170 | 11.7–11.7 | 1810 | - | - | 2.7 |
| EJES 1200 | 11.8–12.0 | 1910 | 1900 / 2400 | - | 2.9 |

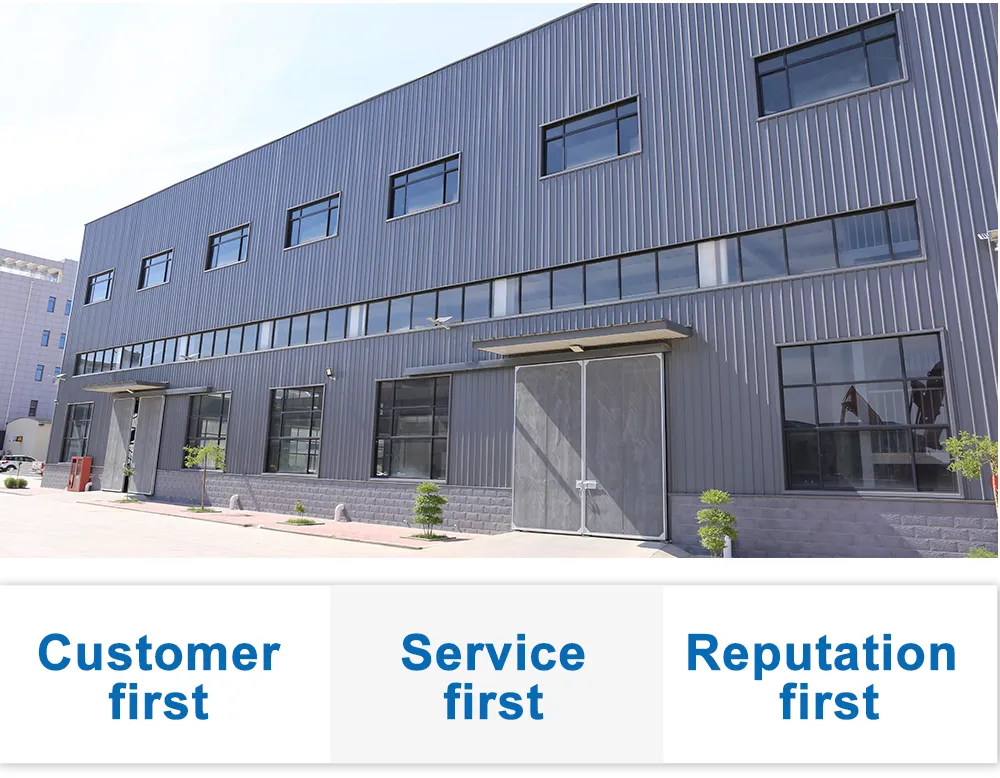

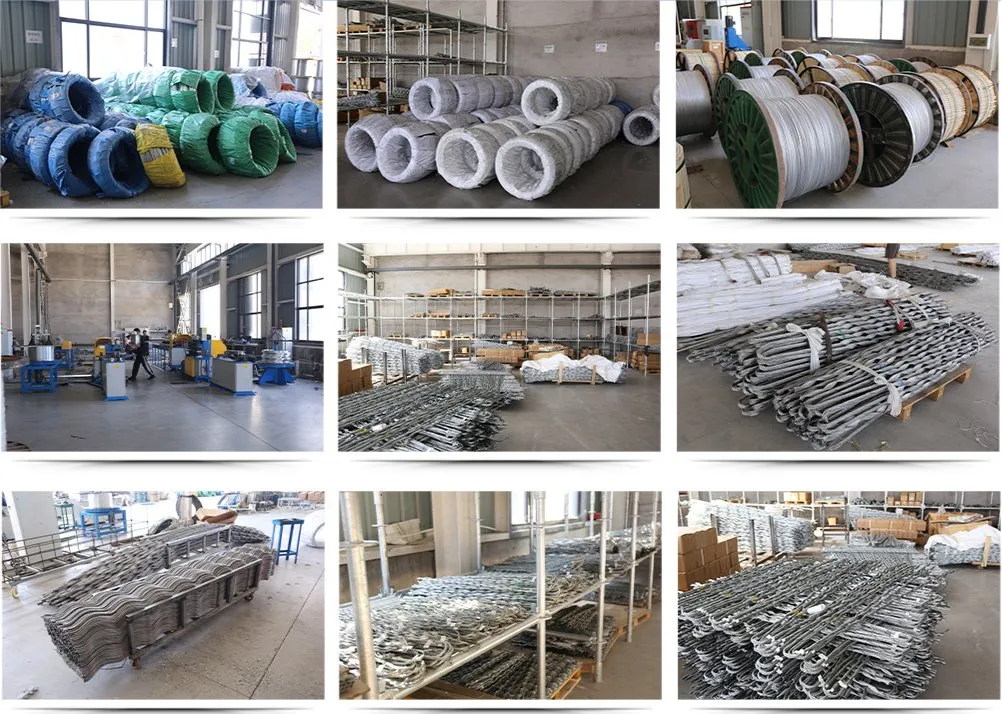

Perfil de la empresa
