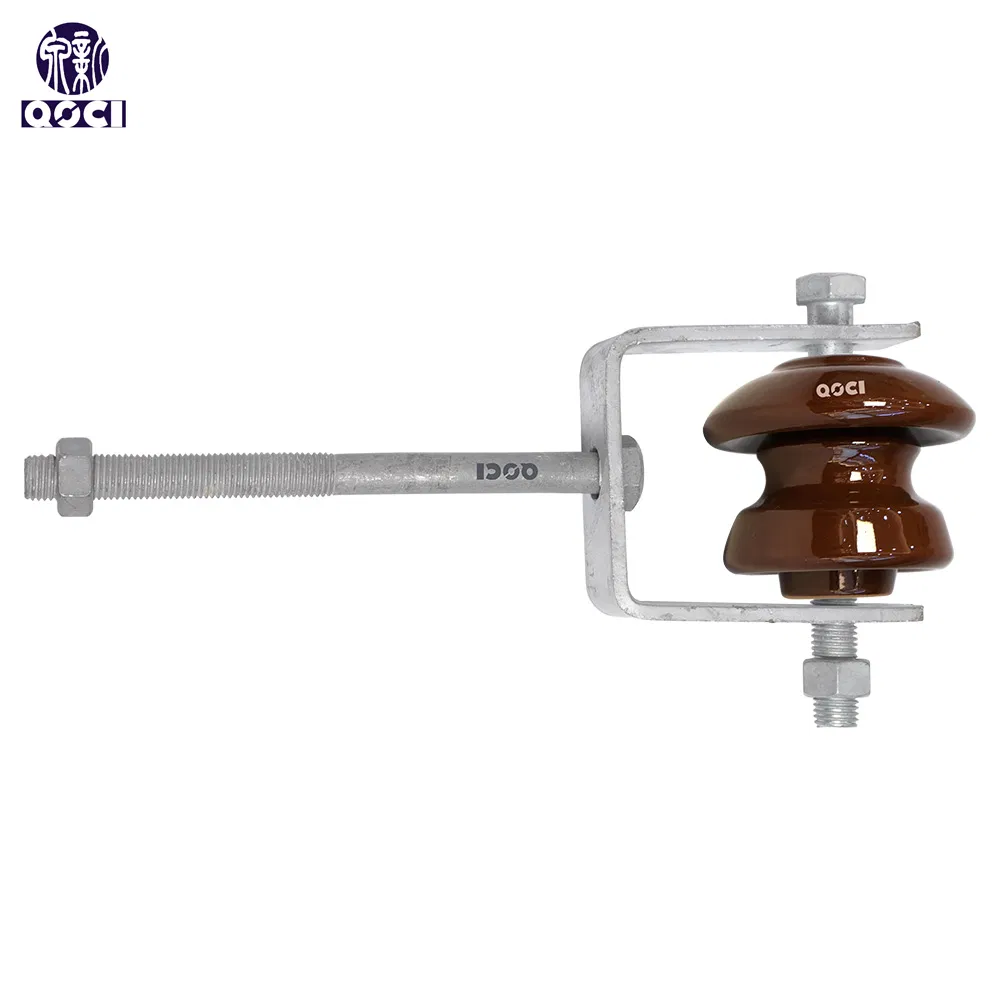

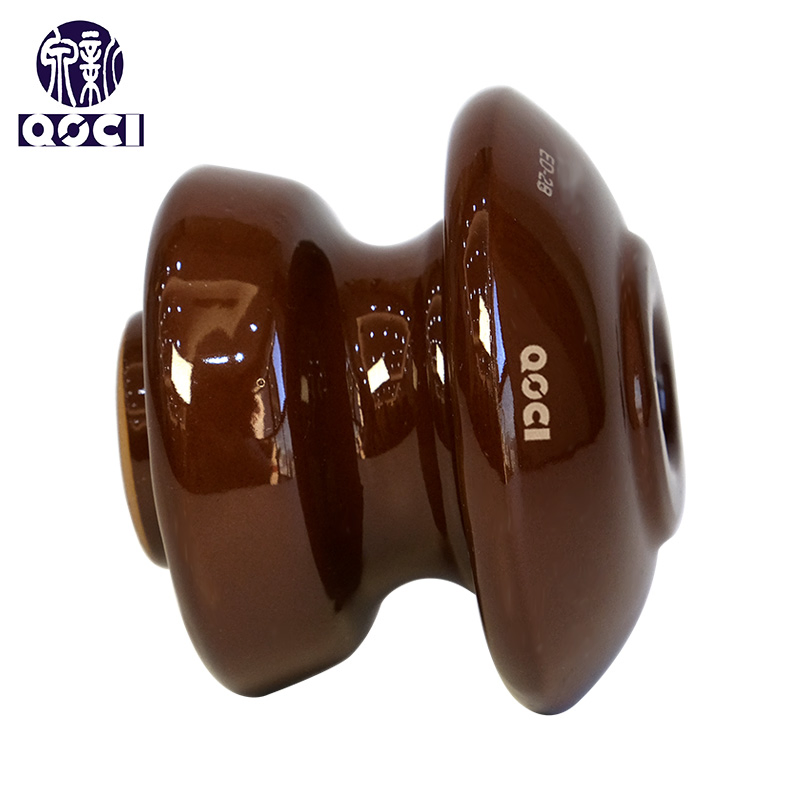

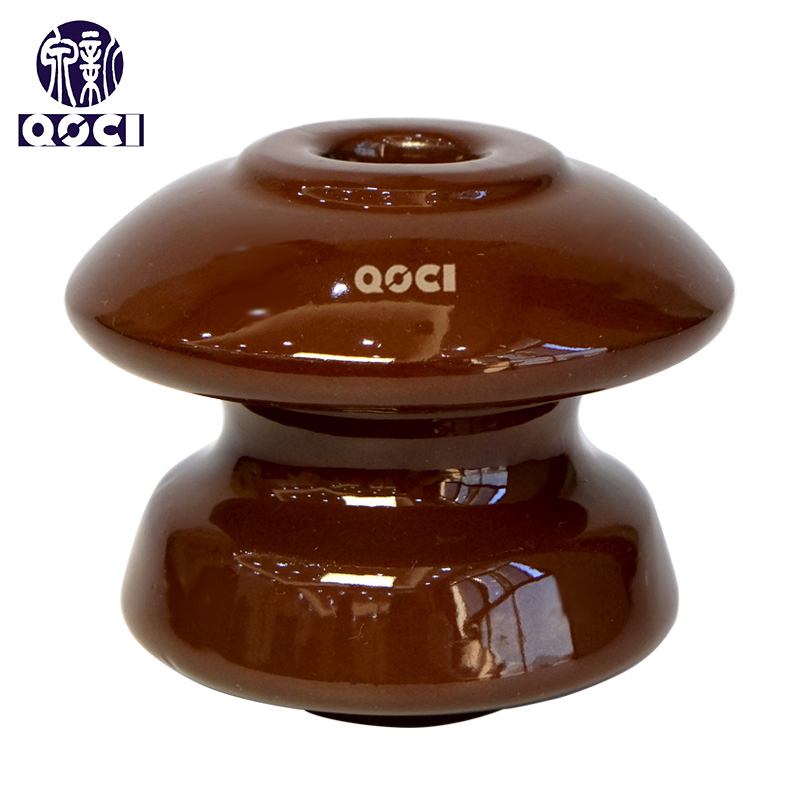

Aislador de grillete estándar ANSI ED-2b para líneas de baja tensión

1 / 5

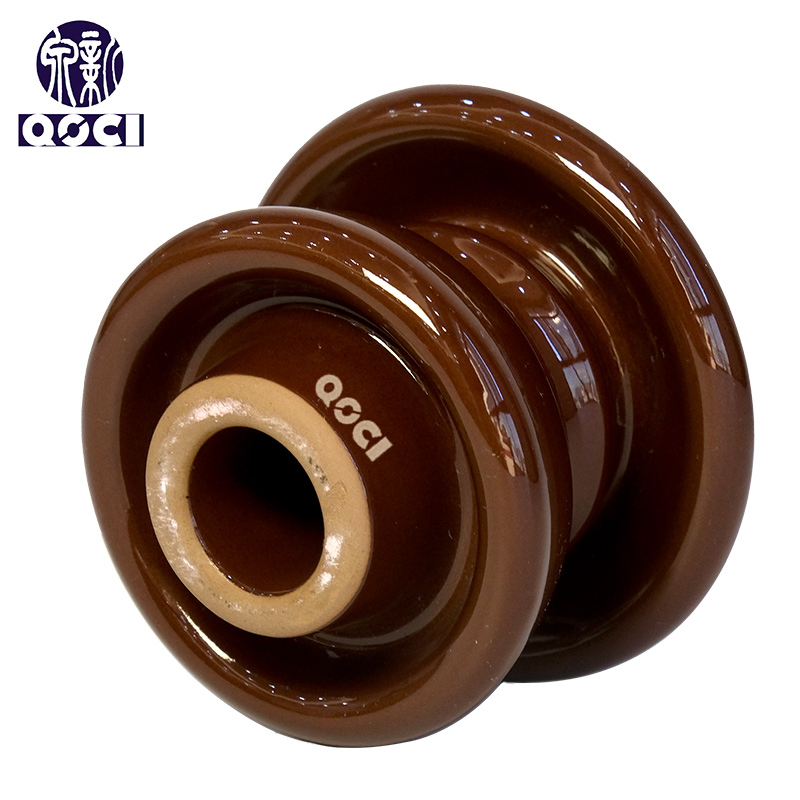

Aislador de grillete estándar ANSI ED-2b para líneas de baja tensión

Enviar consulta

Descripción del Producto

Descripción del producto

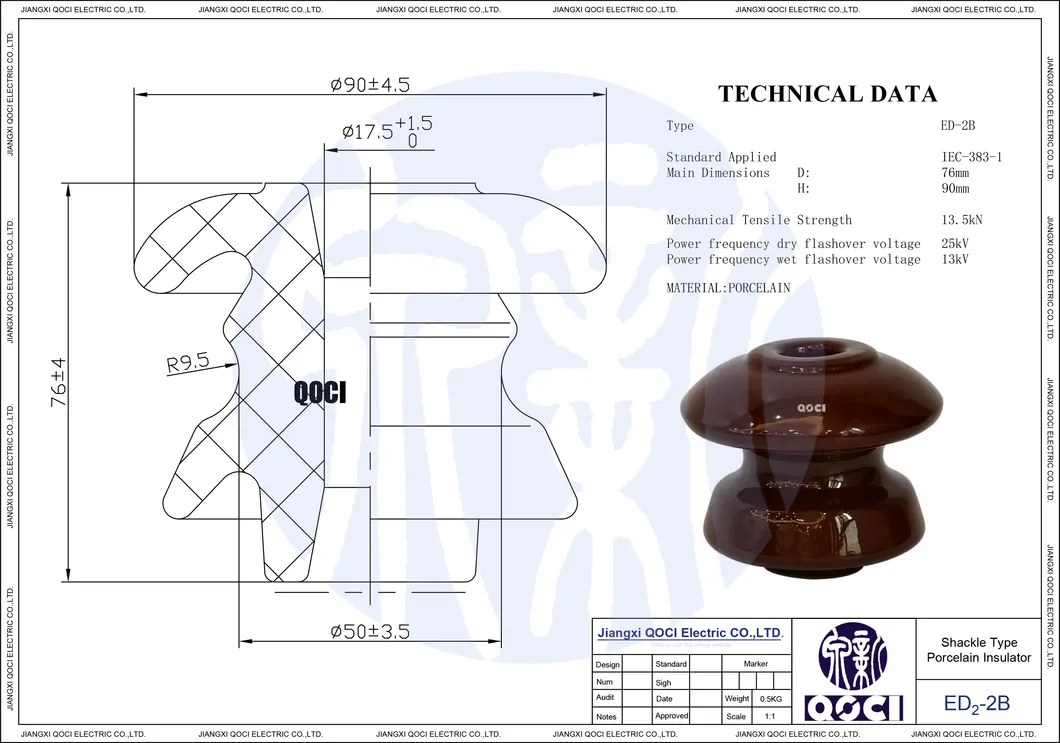

Aislador de grillete estándar ANSI ED-2b dimensiones

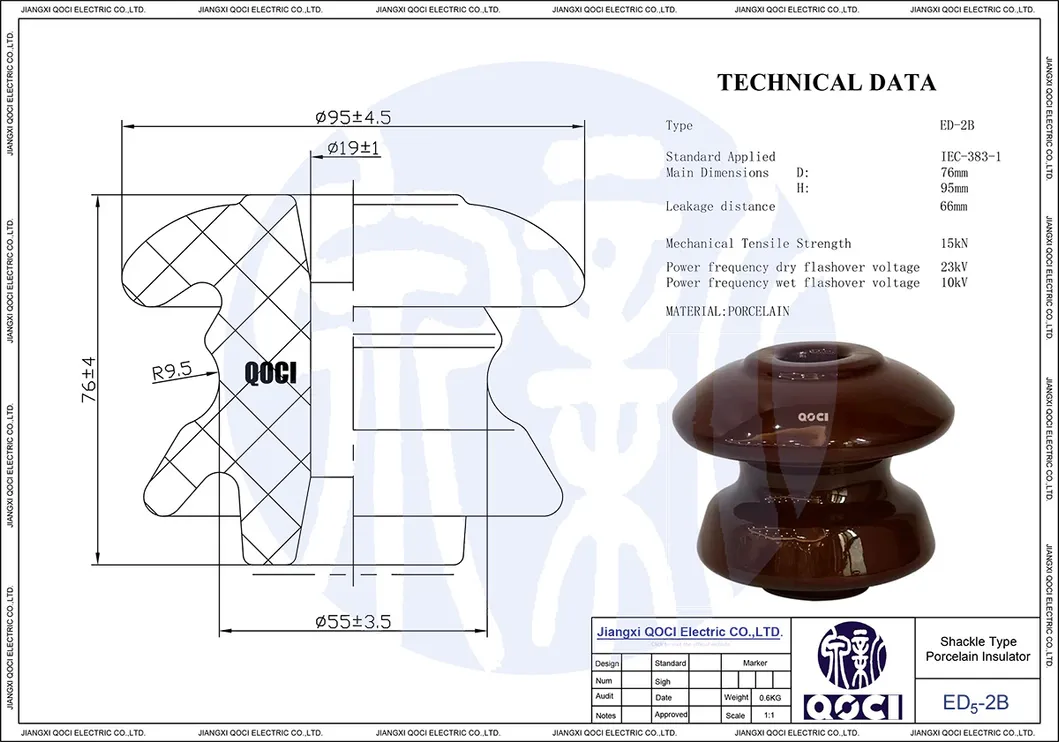

Aislador de grillete estándar ANSI ED-2b especificaciones

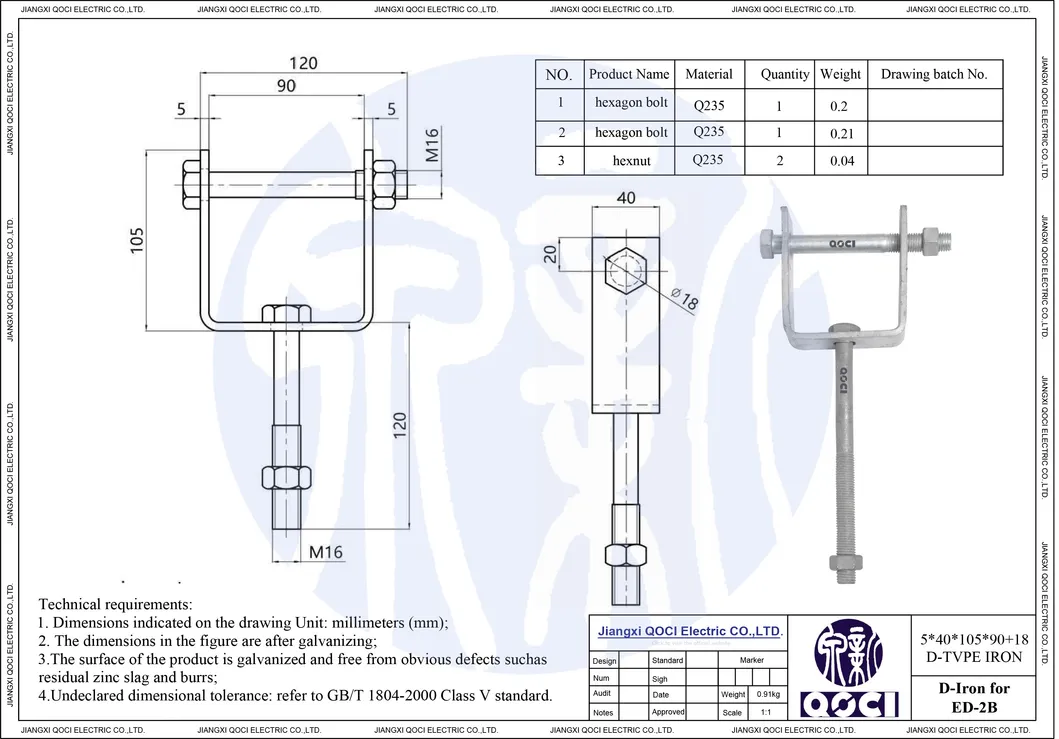

Aislador de grillete estándar ANSI ED-2b detalles técnicos

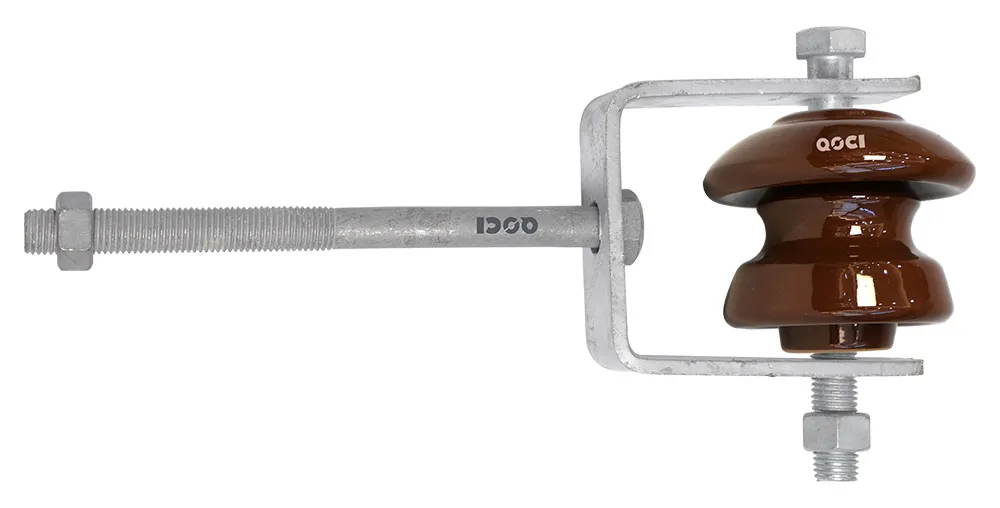

Aislador de grillete estándar ANSI ED-2b uso

Los aislantes de la gemela
Tipo		ED 2-2B	ED 5-2B
Dimensiones
Altura	Mm	76	76
Diámetro máx.	Mm	90	95
La distancia de fuga	Mm	64	66
Los valores mecánicos
La fuerza transversal	Kn	13.5	15
Valores eléctricos
Seco de baja frecuencia voltaje arqueos	Kv	25	23
Húmeda de baja frecuencia voltaje arqueos	Kv	13	10
Empaque y envío de datos
Peso neto aproximado	Kg.	0.5	0.6

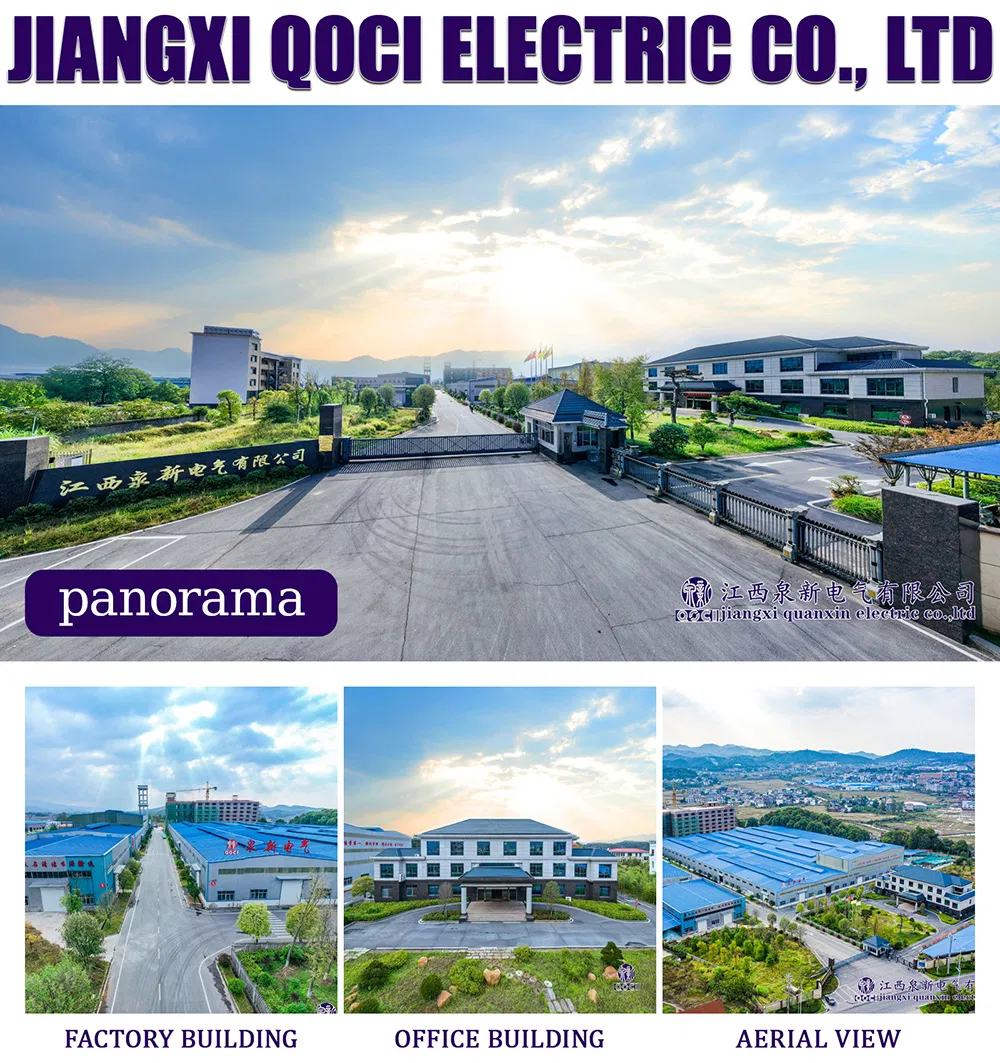

Perfil de empresa

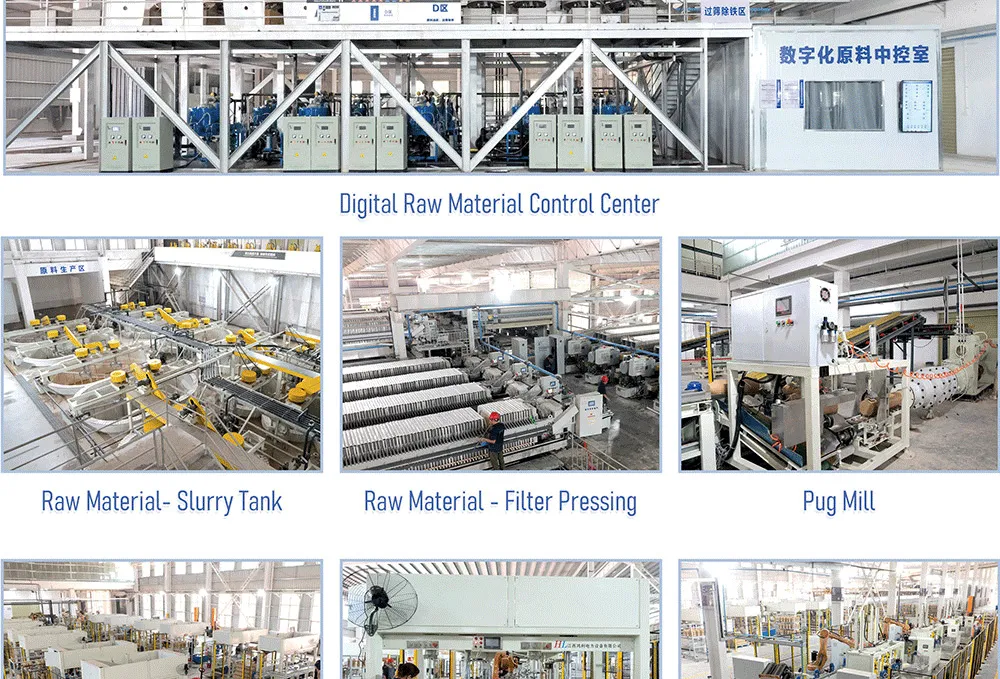

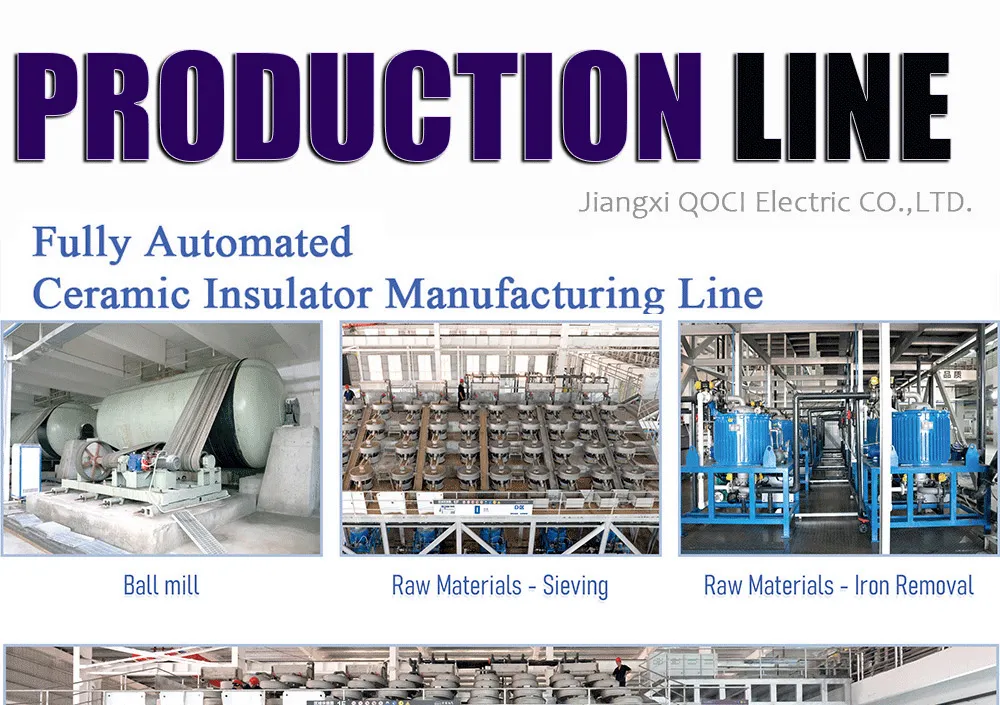

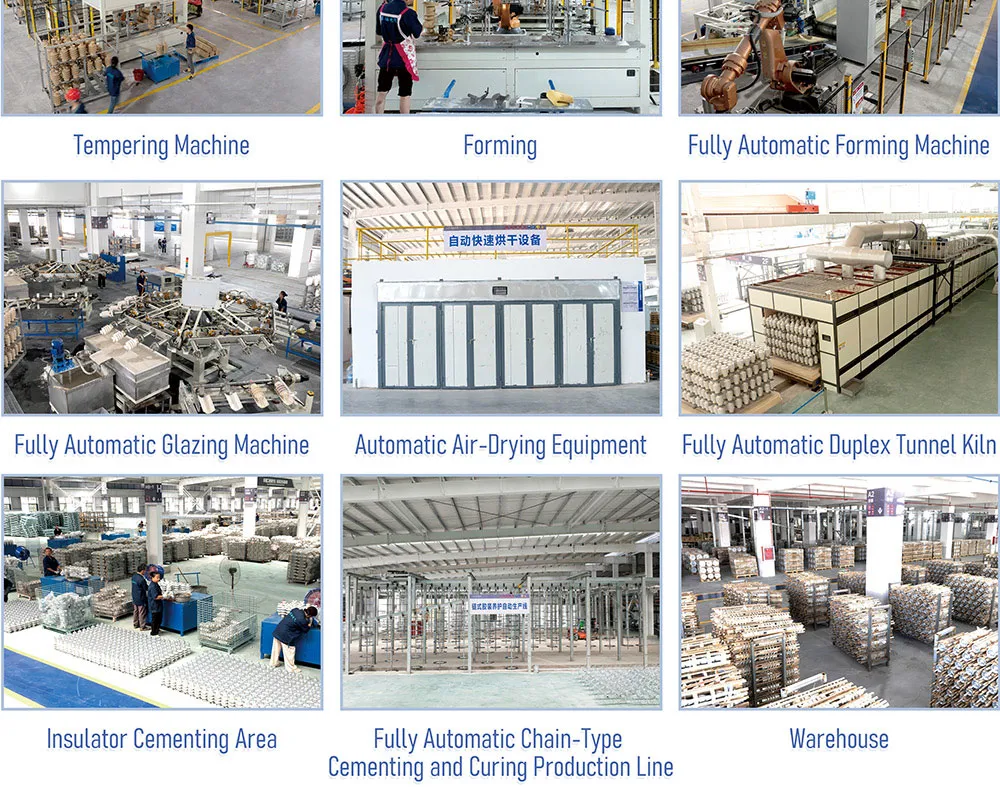

Línea de producción del perfil de la empresa

Gestión de despachos del perfil de empresa

Preguntas Frecuentes (FAQ)

¿Qué es un aislador de grillete estándar ANSI?

Un aislador de grillete (tipo carrete) es un componente utilizado en líneas eléctricas de distribución de baja tensión para soportar físicamente los conductores eléctricos y evitar el paso de corriente no deseada hacia los postes o estructuras de soporte.

¿Cuáles son las diferencias entre el modelo ED 2-2B y el ED 5-2B?

El modelo ED 5-2B tiene un diámetro máximo ligeramente superior (95 mm en comparación con los 90 mm del ED 2-2B), y ofrece una mayor fuerza transversal (15 kN frente a 13.5 kN), adaptándose a requerimientos de mayor carga mecánica.

¿Cómo se comportan estos aisladores frente al agua o condiciones húmedas?

Ambos modelos están diseñados para resistir ambientes exteriores severos. En pruebas de voltaje de arqueo de baja frecuencia en condiciones húmedas, el modelo ED 2-2B tolera hasta 13 kV y el ED 5-2B tolera hasta 10 kV.

¿Cuál es la distancia de fuga de estos componentes?

La distancia de fuga es de 64 mm para el modelo ED 2-2B y de 66 mm para el modelo ED 5-2B, garantizando un excelente nivel de seguridad y previniendo fallos eléctricos superficiales por contaminación o humedad.

¿Qué material de fabricación se utiliza para asegurar su durabilidad?

Están fabricados en porcelana vitrificada de alta calidad con esmalte protector, lo que ofrece un excelente aislamiento dieléctrico, gran resistencia a los cambios de temperatura y alta durabilidad frente a la radiación UV e intemperie.
