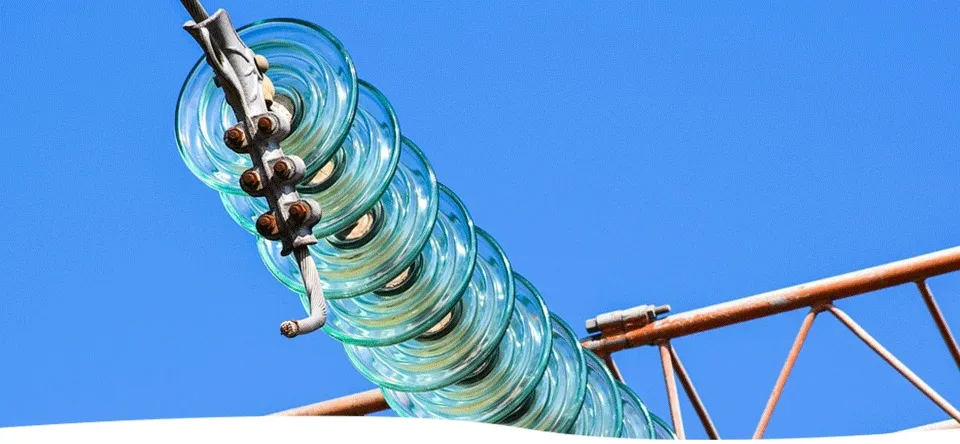

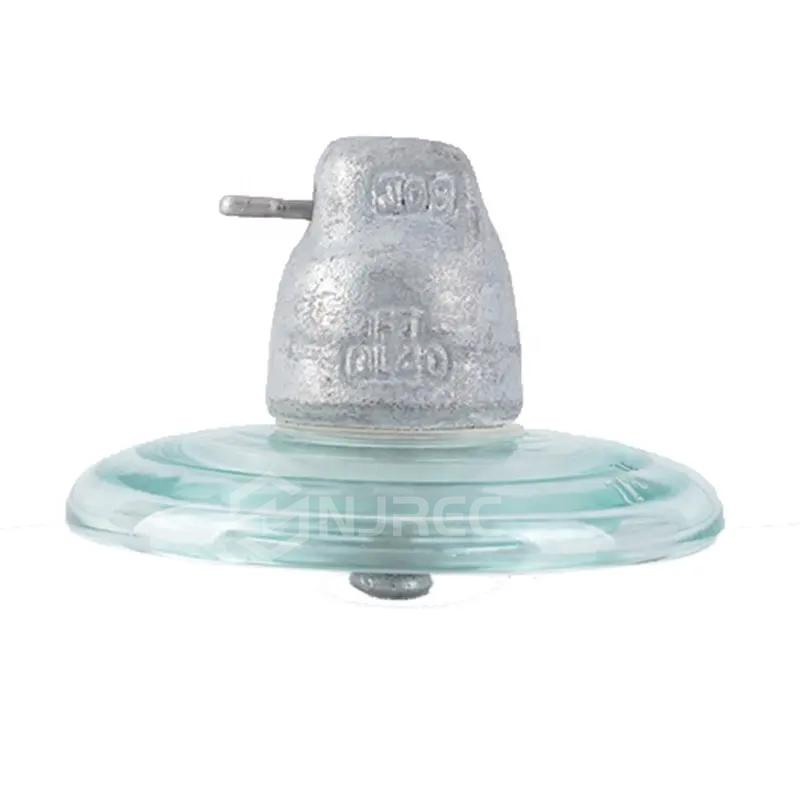

Aplicación: Adecuado para líneas de transmisión y distribución eléctrica.
Ventaja: La superficie del aislante de vidrio posee una alta resistencia mecánica, presenta baja propensión a agrietarse y una velocidad de envejecimiento notablemente lenta. No requiere medición de la resistencia de aislamiento durante su funcionamiento, lo que reduce drásticamente el costo de operación y mantenimiento.
Estándar aplicable: Fabricado conforme a las especificaciones IEC, GB, BS, ANSI, AS o a los requisitos específicos del cliente.
Conformidad técnica: El modelo de producto cumple rigurosamente con los estándares GB/T 7253-2005 y JB/T 9683-2012 (IEC60305:1995, MOD).
Estructura de conexión: Cumple con GB/T 4056-2008 (IEC60120:1984, MOD) y BS 3288 parte III. Según la solicitud del cliente, el pasador de bloqueo puede configurarse como pasador W o pasador R. De manera estándar, los modelos U70 a U120 adoptan el pasador W, mientras que los restantes utilizan el pasador R.
Especificaciones Técnicas
Molde ID
Fallo de carga electromecánica (kN)
Diámetro nominal (mm)
Altura nominal (mm)
Distancia nominal de fuga (mm)
Tamaño de acoplamiento (mm)
Tensión de resistencia a impulsos de rayos (kV)
Tensión de punción de frecuencia de potencia (kV)
Peso neto (Kg)
U40B
40
178
110
190
11
50
90
2,1
U70BS
70
255
127
320
16
100
130
3,5
U70BL
70
255
146
320
16
100
130
3,6
U100BS
100
255
146
320
16
100
130
4
U120B
120
255
146
400
16
100
130
4
U160BS
160
280
146
400
20
110
130
6,5
U160BM
160
280
155
400
20
110
130
6,6
U160BL
160
280
170
400
20
110
130
6,7
U210B
210
280
170
400
20
110
130
7,2
U240B
240
280
170
400
20/24
110
130
7,2
U300B
300
320
195
485
24
130
130
10,6
U420B
420
360
205
550
28
140
140
16
U550B
550
380
240
600
32
140
140
21

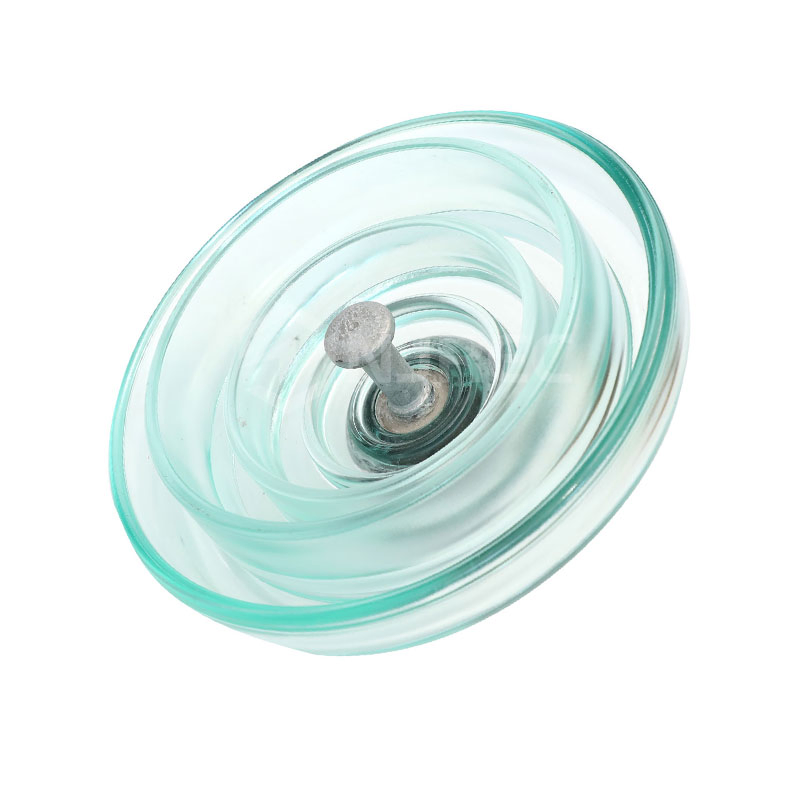

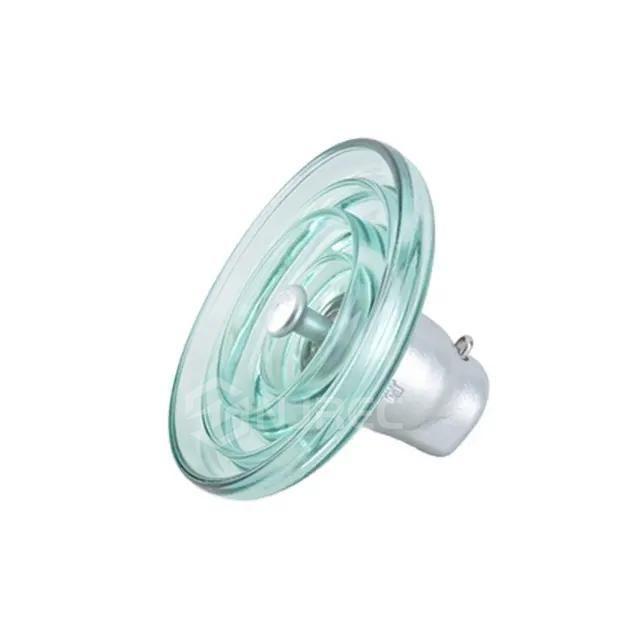

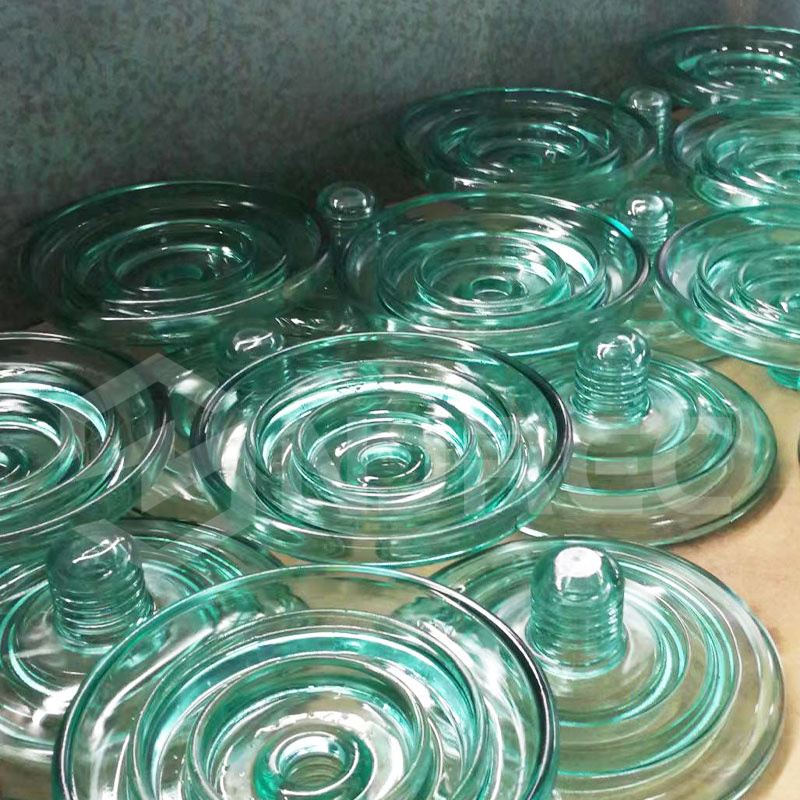

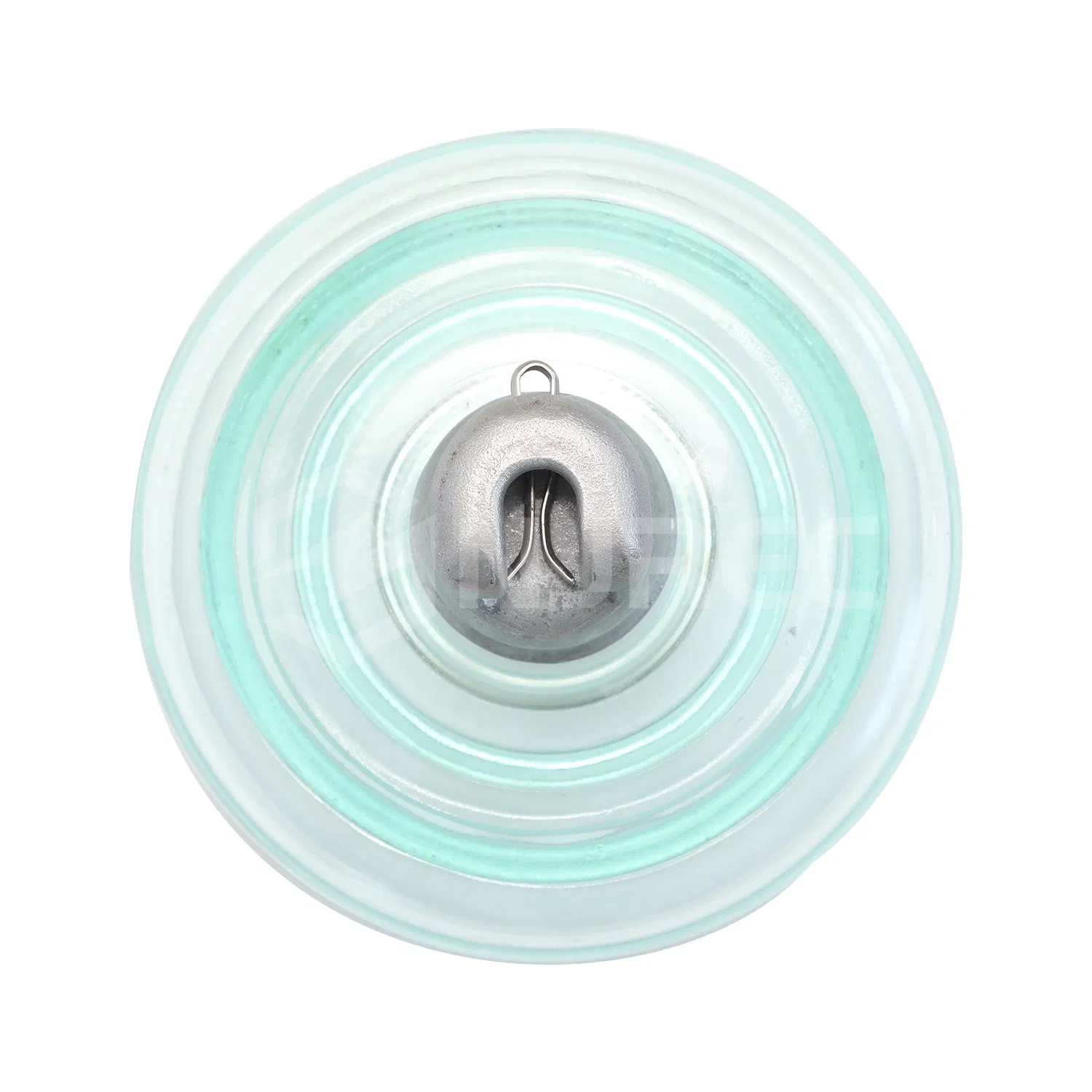

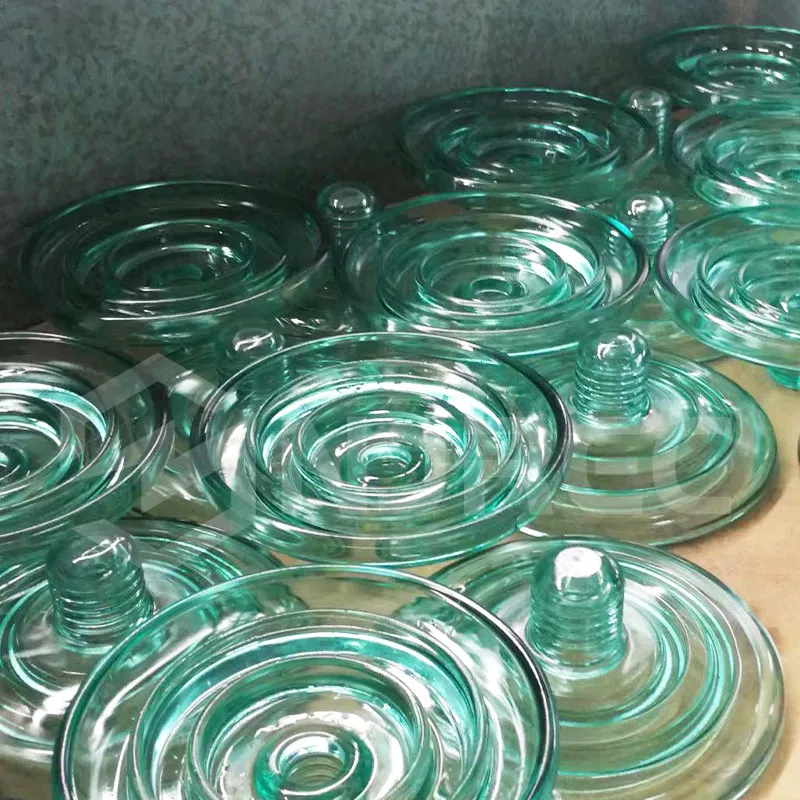

Galería de Imágenes del Producto
Preguntas Frecuentes (FAQ)
¿Cuáles son las principales aplicaciones de estos aislantes de vidrio?
Estos aislantes están especialmente diseñados y son idóneos para su instalación en líneas aéreas de transmisión y distribución de energía eléctrica de alta tensión.
¿Qué ventajas tiene el vidrio templado frente a otros materiales aislantes?
El vidrio templado ofrece una elevadísima resistencia mecánica y estabilidad frente al envejecimiento. Además, reduce el riesgo de fisuras y permite prescindir de inspecciones periódicas de resistencia dieléctrica durante su vida útil.
¿Cómo influye este producto en los costos de mantenimiento?
Al no requerir pruebas preventivas de medición del aislamiento bajo tensión y al contar con un ciclo de vida prolongado libre de fallos graves, disminuye significativamente los costos de mantenimiento y operación.
¿Qué normas internacionales cumplen estos productos?
Cumplen estrictamente con los estándares internacionales más reconocidos, incluyendo IEC, GB, BS, ANSI y AS, garantizando compatibilidad y seguridad globales.
¿Qué tipo de pasador de acoplamiento se utiliza?
Dependiendo del modelo y requisitos, se suministran con pasador tipo W o tipo R. Los modelos del rango U70 a U120 incorporan de manera estándar el pasador W, mientras que los demás modelos emplean el pasador R.
