Aislador de disco de vidrio templado galvanizado en caliente de alta resistencia eléctrica
Aislador de disco de vidrio templado galvanizado en caliente de alta resistencia eléctrica
Aislador de disco de vidrio templado galvanizado en caliente de alta resistencia eléctrica
Aislador de disco de vidrio templado galvanizado en caliente de alta resistencia eléctrica
Aislador de disco de vidrio templado galvanizado en caliente de alta resistencia eléctrica
1 / 5
Aislador de disco de vidrio templado galvanizado en caliente de alta resistencia eléctrica
Aislador de disco de vidrio templado galvanizado en caliente de alta resistencia eléctrica
Aislador de disco de vidrio templado galvanizado en caliente de alta resistencia eléctrica
Aislador de disco de vidrio templado galvanizado en caliente de alta resistencia eléctrica
Aislador de disco de vidrio templado galvanizado en caliente de alta resistencia eléctrica

Aislador de disco de vidrio templado galvanizado en caliente de alta resistencia eléctrica

¿Aún no te decides? ¡Consigue muestras por $!
Solicitar Muestra
Enviar consulta

Descripción del Producto

Visión General
No. de Modelo.
U120
Estructura
Aislador de Suspensión
Tipo
Aislador de Tipo A
Uso
Transmisión de energía de alta tensión, Aislamiento, Instalación eléctrica
Método de conexión
Tipo Trough
Capacidad Portante
120kn
Certificación
CE, ISO9001
Color
Verde claro
Marca
Personalizado
OEM / ODM
Sí / Disponible
Muestra
Disponible
Personalización
Sí, adaptable
Tiempo de Entrega
Alrededor de 30 días
Paquete de Transporte
Caja de polimadera
Especificación
Tensión nominal: 120kv
Origen
China
Código del HS
8546100000
Capacidad de Producción
20,000 piezas/mes
Descripción de Producto

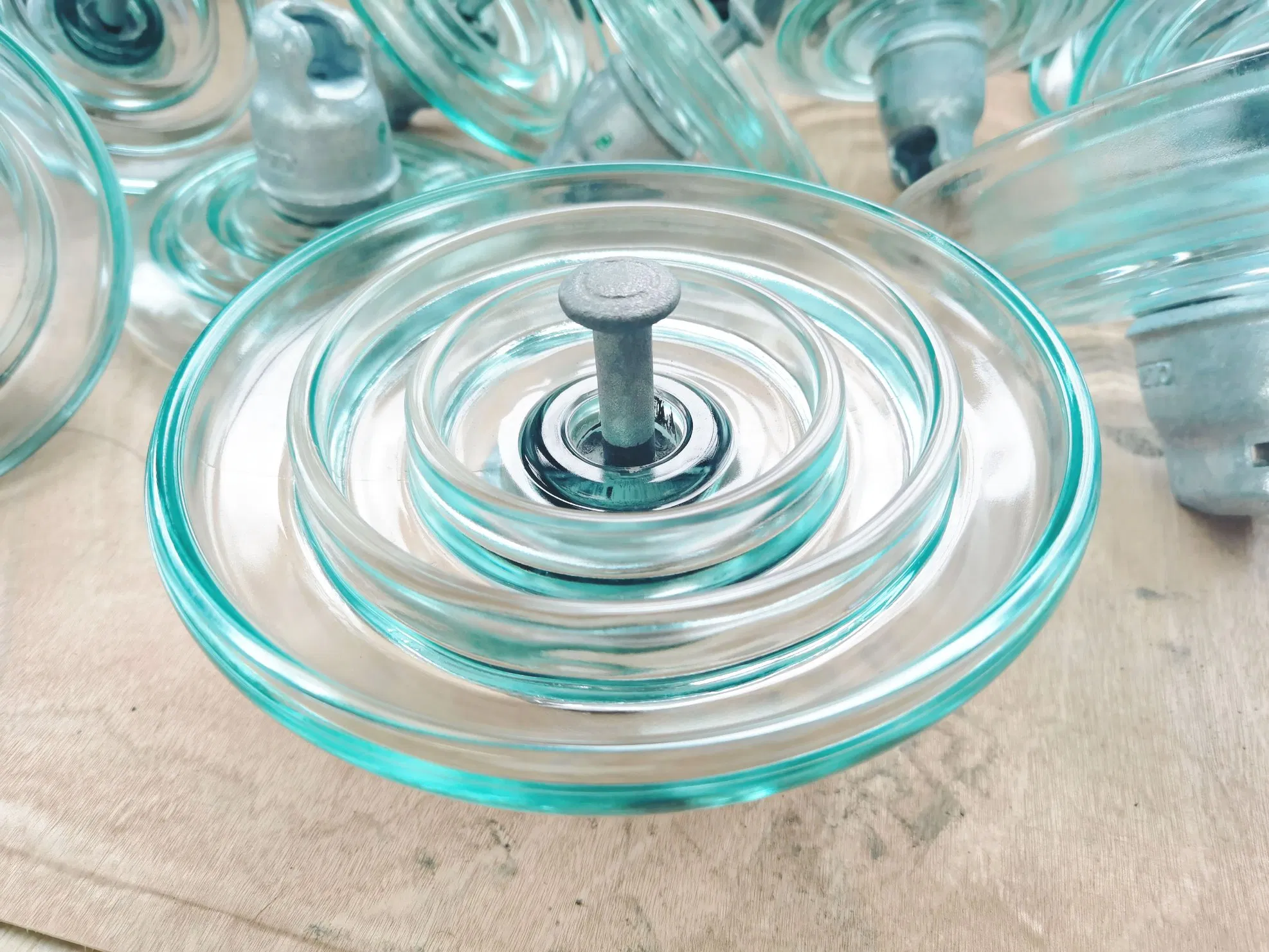

Aislante de suspensión de vidrio de disco templado galvanizado DIP eléctrico de alta resistencia

Cada unidad está construida de un disco de cerámica o vidrio con una tapa de metal y un pasador cementado a lados opuestos. Para hacer que las unidades defectuosas sean obvias, las unidades de vidrio están diseñadas de manera que un exceso de voltaje cause un arco de punción a través del vidrio en lugar de un destello. El cristal está tratado con calor, por lo que se deshace, haciendo visible la unidad dañada. Sin embargo, la fuerza mecánica de la unidad no cambia, por lo que la cadena aislante permanece unida.

Podemos diseñar los dibujos de acuerdo a las necesidades de los clientes.
Aislador de disco de vidrio templado galvanizado en caliente de alta resistencia eléctrica

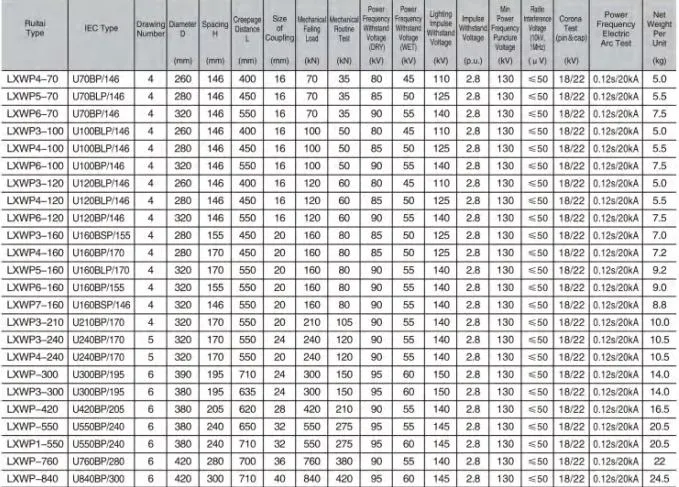

Ficha Técnica
No de artículo Mecánico lfalling carga Nominal diámetro Nominal separación Nominal filtración distancia Estándar acoplamiento Carga de tracción prueba Húmedo potencia frecuencia resiste voltaje Seco relámpagos impulso resiste voltaje Impulso punción voltaje Potencia frecuencia punción voltaje Radio interferencia voltaje 10 kv1mhz Corona visual prueba Potencia frecuencia eléctrico arco voltaje Neto peso
KN D(mm) H (mm) L (mm) - KN KV KV P.U KV μV KV Ka kg
U40B 40 178 110 190 11 20 25 50 2,8 90 50 18/22 20kA 2,1
U70B/127 70 255 127 320 16 35 40 100 2,8 130 50 18/22 20kA 3,8
U70B/146 70 255 146 320 16 35 40 100 2,8 130 50 18/22 20kA 3,8
U100B/127 100 255 127 320 16 50 40 100 2,8 130 50 18/22 20kA 3,9
U100B/146 100 255 146 320 16 50 40 100 2,8 130 50 18/22 20kA 4,0
U120B/127 120 255 127 320 16 60 40 100 2,8 130 50 18/22 20kA 3,9
U120B/146 120 255 146 320 16 60 40 100 2,8 130 50 18/22 20kA 4,2
U160B/146 160 280 146 400 20 80 45 125 2,8 130 50 18/22 20kA 6,0
U160B/155 160 280 155 400 20 80 45 125 2,8 130 50 18/22 20kA 6,2
U160B/170 160 280 170 400 20 80 45 125 2,8 130 50 18/22 20kA 6,5
U210B/170 210 280 170 400 20 105 45 105 2,8 130 50 18/22 20kA 6,7
U240B/170 240 280 170 400 24 120 45 105 2,8 130 50 18/22 20kA 6,8
U300B/195 300 320 195 485 24 150 50 155 2,8 130 50 18/22 20kA 10,6
U420B/205 400 360 205 550 28 210 55 165 2,8 130 50 18/22 20kA 14,0
U550B/240 530 380 240 600 32 275 55 175 2,8 130 50 18/22 20kA 21,5

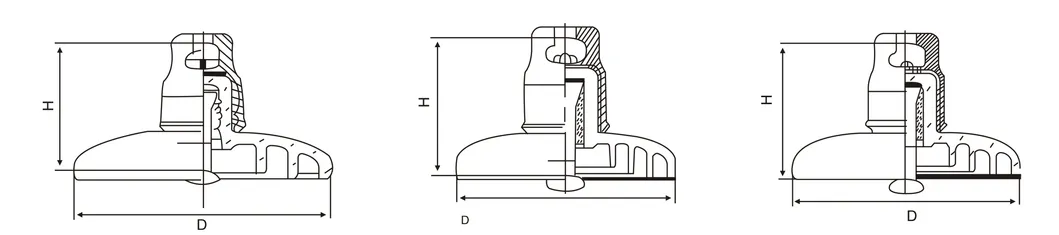

Diagrama de aislador de vidrio templado

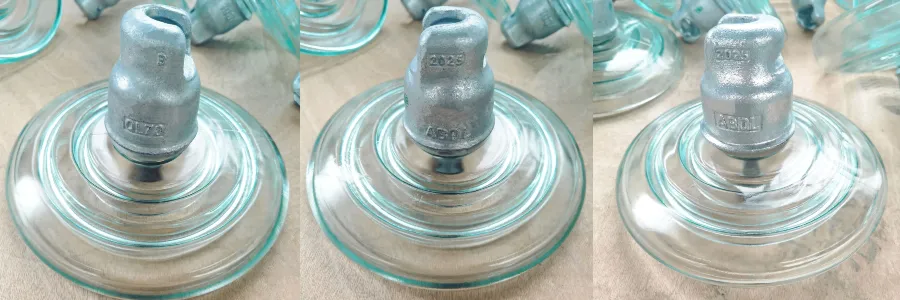

Detalle del aislador de disco Pruebas del aislador de disco
Aisladores de vidrio templado listos para instalación

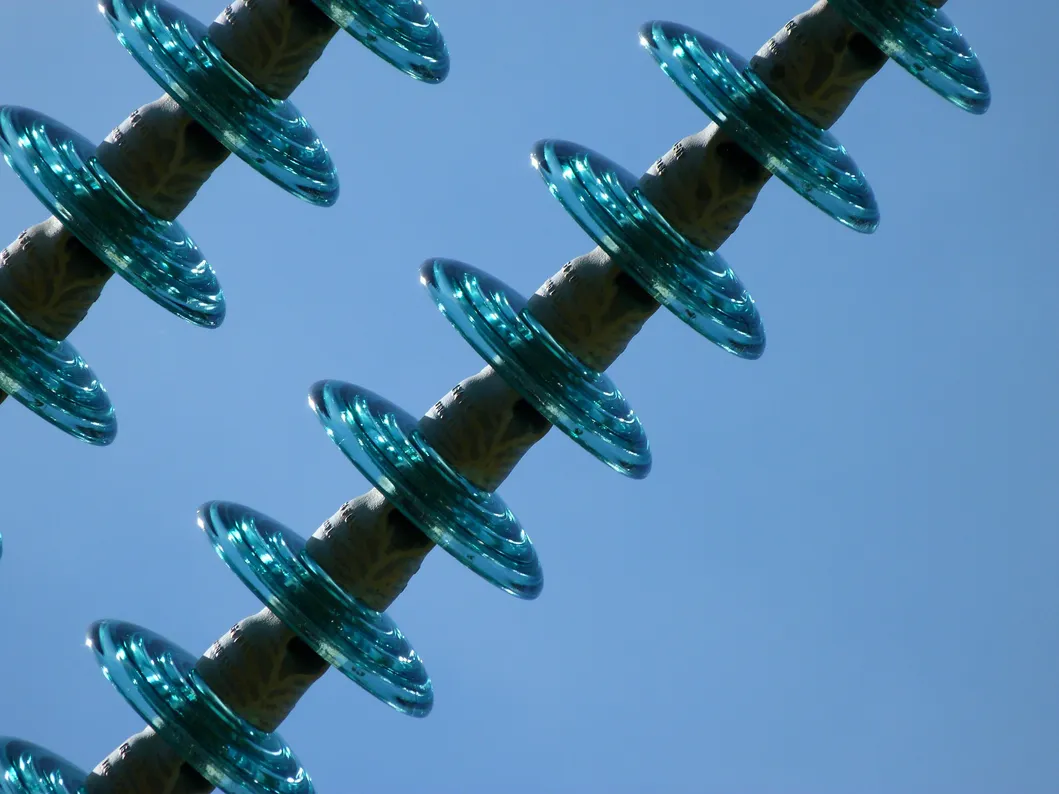

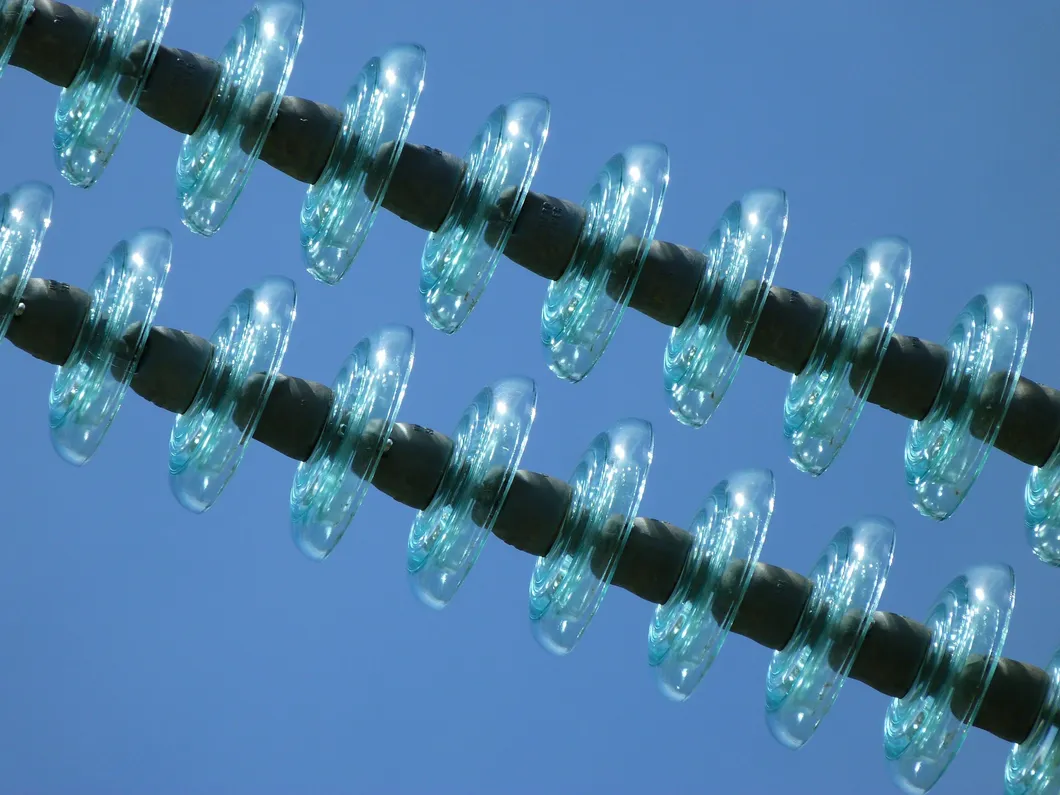

Cadena de aisladores de vidrio instalados
Certificaciones
Certificaciones del producto
Perfil de la Empresa
Instalaciones de la empresa Área de producción Almacenamiento de aisladores
Directo de Fábrica
Línea de producción directa Maquinaria de fábrica

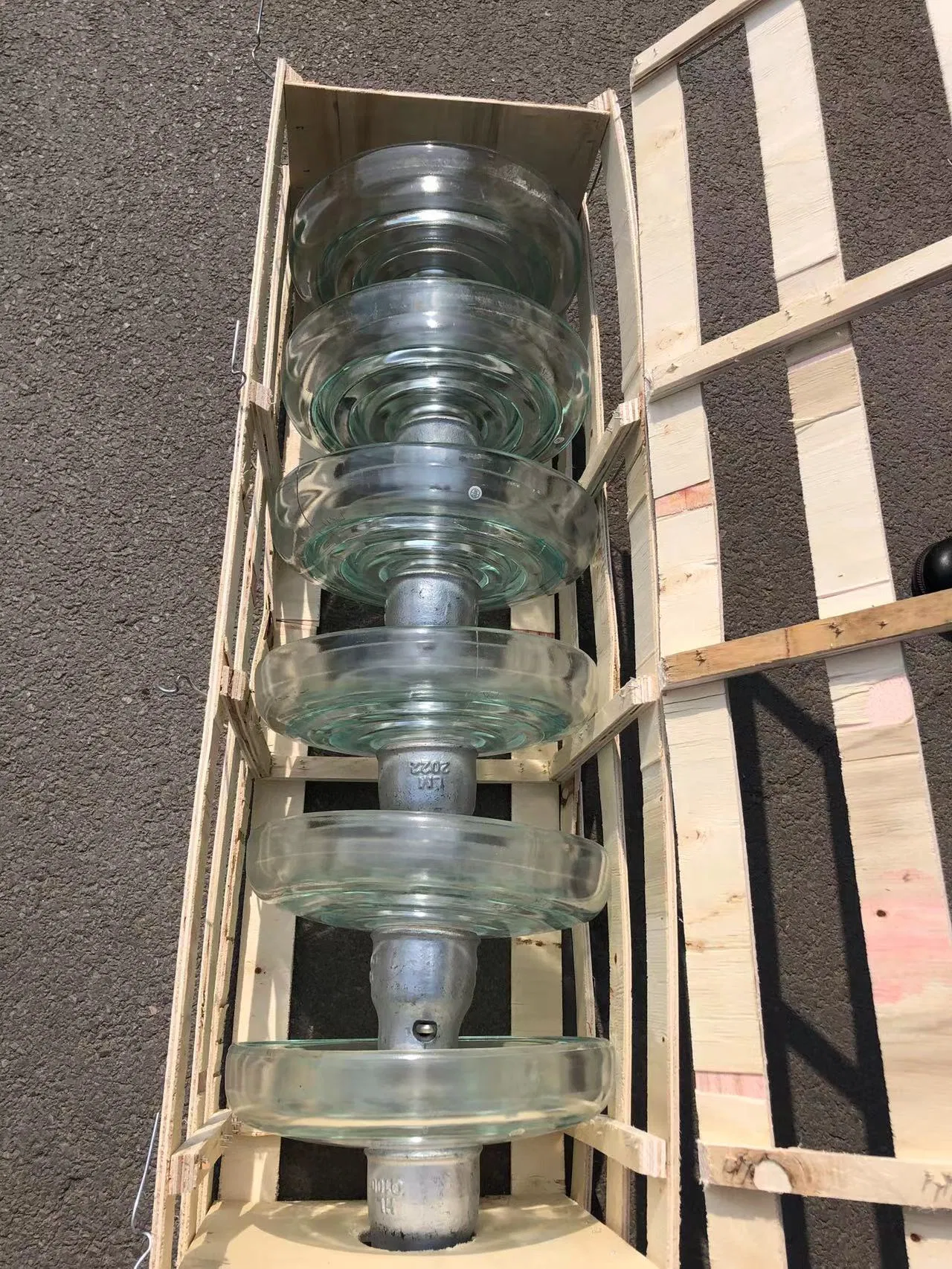

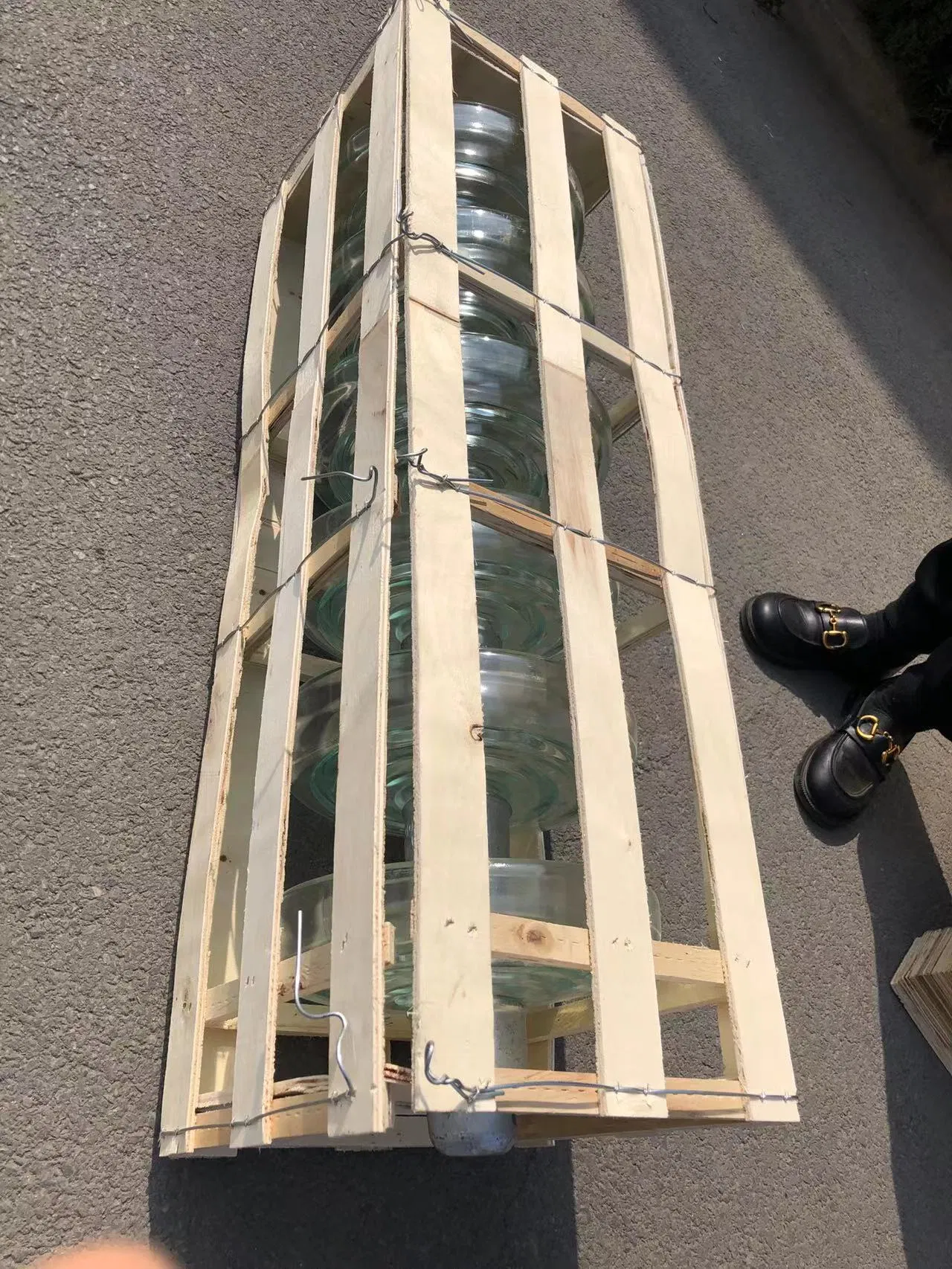

Control de calidad en fábrica Embalaje de exportación

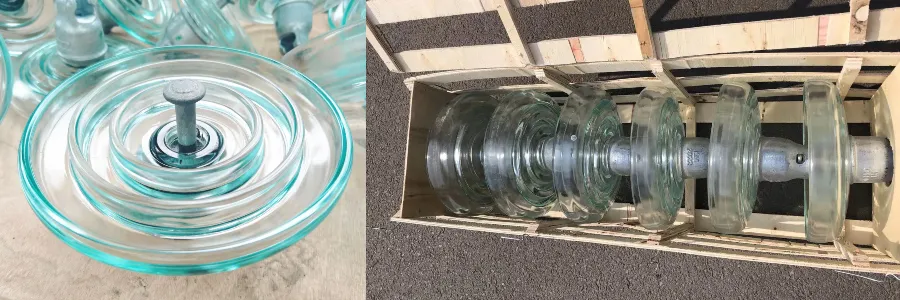

Despacho de mercancía
Preguntas Frecuentes (FAQ)
1. ¿Qué es un aislador de suspensión de vidrio templado?
Es un dispositivo de aislamiento utilizado en líneas aéreas de transmisión de energía eléctrica de alta tensión para soportar mecánicamente los conductores y mantener el aislamiento eléctrico respecto a las torres de soporte.
2. ¿Por qué se utiliza vidrio templado en lugar de porcelana?
El vidrio templado ofrece una excelente estabilidad térmica y resistencia mecánica. Además, en caso de fallo, la unidad de vidrio se deshace de forma visible sin afectar la resistencia estructural de la cadena completa, permitiendo una detección y sustitución inmediata del componente afectado.
3. ¿Cómo se garantiza la resistencia a la intemperie de la tornillería y las tapas?
Las partes metálicas (tapa y pasador) se someten a un proceso de galvanizado en caliente de alta resistencia (DIP), protegiéndolas contra la corrosión generada por condiciones atmosféricas adversas o ambientes salinos.
4. ¿Cuáles son los estándares internacionales que cumplen estos aisladores?
Nuestros aisladores están diseñados y fabricados bajo estrictos controles de calidad, contando con certificaciones internacionales como ISO9001 y homologaciones de conformidad CE.
5. ¿Ofrecen opciones de personalización para proyectos específicos?
Sí, podemos diseñar y ajustar las dimensiones, distancia de fuga y capacidad de carga mecánica según las necesidades y planos técnicos específicos suministrados por el cliente.
6. ¿Cómo es el embalaje seguro para envíos internacionales?
Los aisladores se embalan en cajas de madera contrachapada (polimadera) de alta resistencia, reforzadas para evitar golpes e impactos mecánicos que pudieran dañar las piezas durante el transporte terrestre o marítimo.
