Aislador Polimérico de Alta Tensión, Accesorio para Línea de Transmisión al Aire Libre

Personalización: Disponible
Aplicación: Alto Voltaje
Material: Polímero Compuesto

Descripción del Producto

  • Visión General
  • Descripción del producto
  • Especificaciones
  • Certificados y exposiciones
  • Preguntas Frecuentes
Información Básica
No. de Modelo. FXBW-35/70
Estructura Aislador de Suspensión
Tipo Aislador de Tipo A
Uso Transmisión de energía de alta tensión, Aislamiento, Conducir, Instalación eléctrica
Método de conexión Tipo Esférico
Tamaño de la capacidad portante 100KN
Certificación CCC, ISO9001
Color Rojo
unidades de venta un solo elemento
nombre del producto fxbw-35/70 aislante
ciencia material polímero compuesto
operación protección contra sobrecarga
tensión nominal 1kv-500kv
materia prima caucho de silicona compuesto
carga de extracción mecánica nominal 100kn
grosor personalización
altura de estructura 380-2240mm
Paquete de Transporte caja de madera
Especificación 20*20*20
Código del HS 8546209090
Capacidad de Producción 50000pieces/año
Descripción de Producto

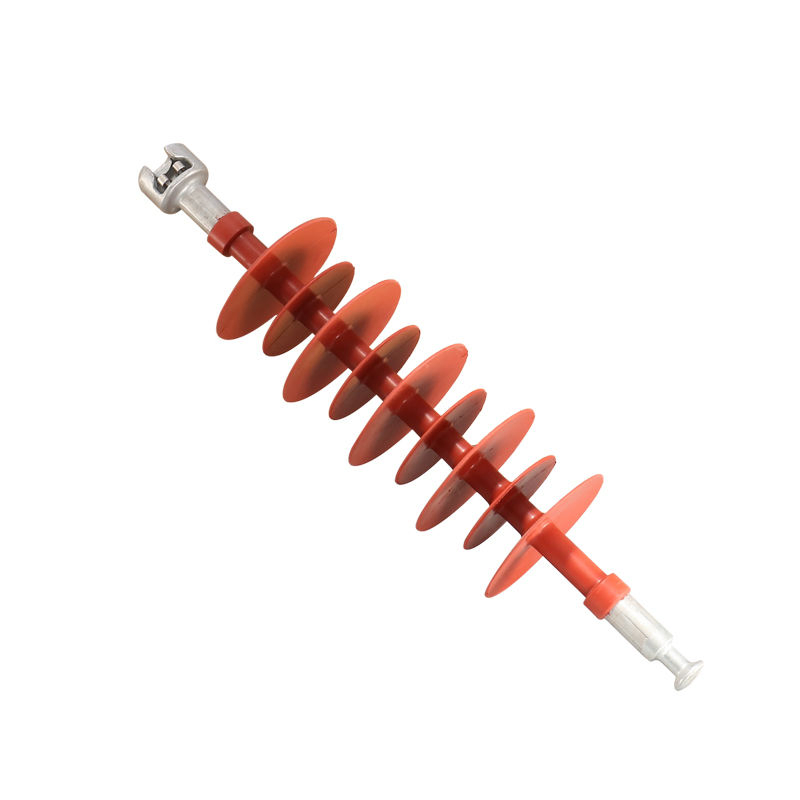

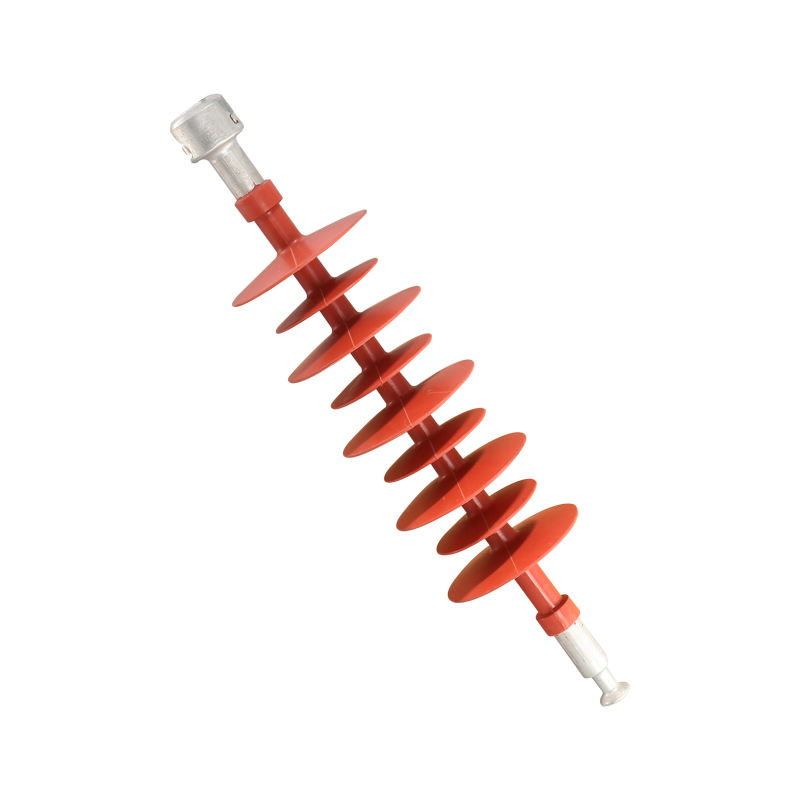

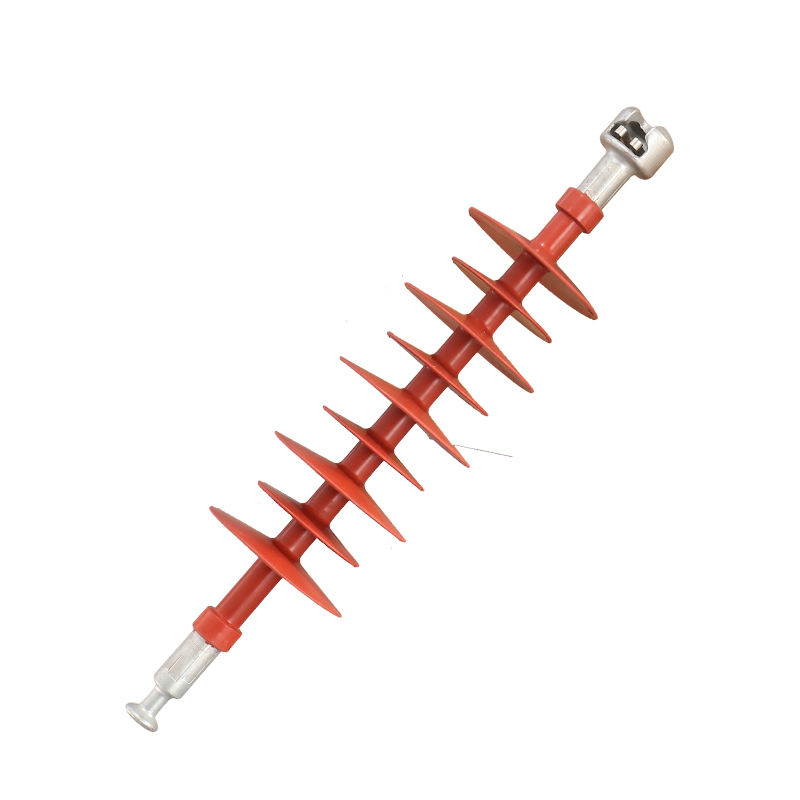

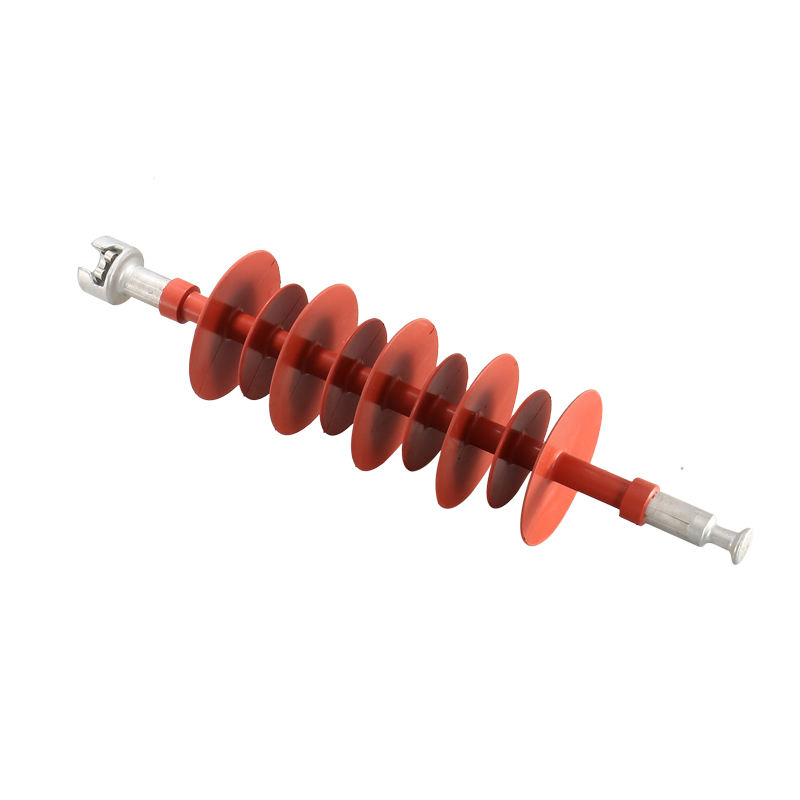

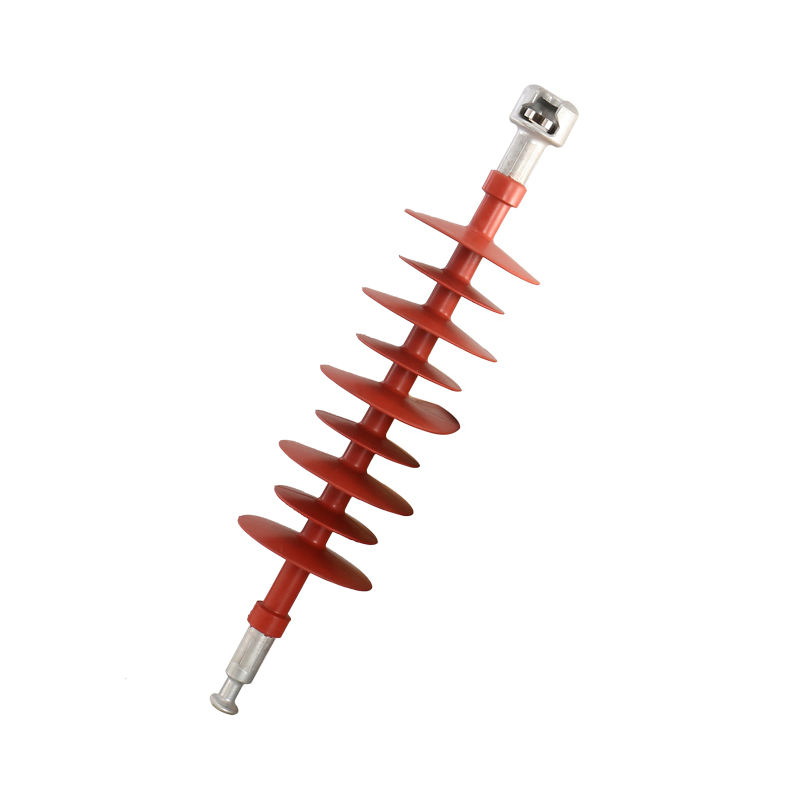

Aislador Polimérico de Alta Tensión, Accesorio para Línea de Transmisión al Aire Libre

Los aislantes de suspensión compuesta FXBW están diseñados para proporcionar un aislamiento fiable y soporte mecánico para líneas de transmisión y distribución superiores. Fabricados con caucho de silicona de alta calidad, una varilla de núcleo FRP de alta resistencia y accesorios de acero galvanizado en caliente, ofrecen una excelente hidrofobicidad, resistencia superior a la contaminación, alta resistencia mecánica y una excelente resistencia a la intemperie. Ligeros, sin mantenimiento y construidos para servicio al aire libre a largo plazo, nuestros aislantes cumplen con las normas internacionales y se utilizan ampliamente en redes eléctricas, subestaciones, proyectos de energía renovable y sistemas eléctricos industriales en todo el mundo.

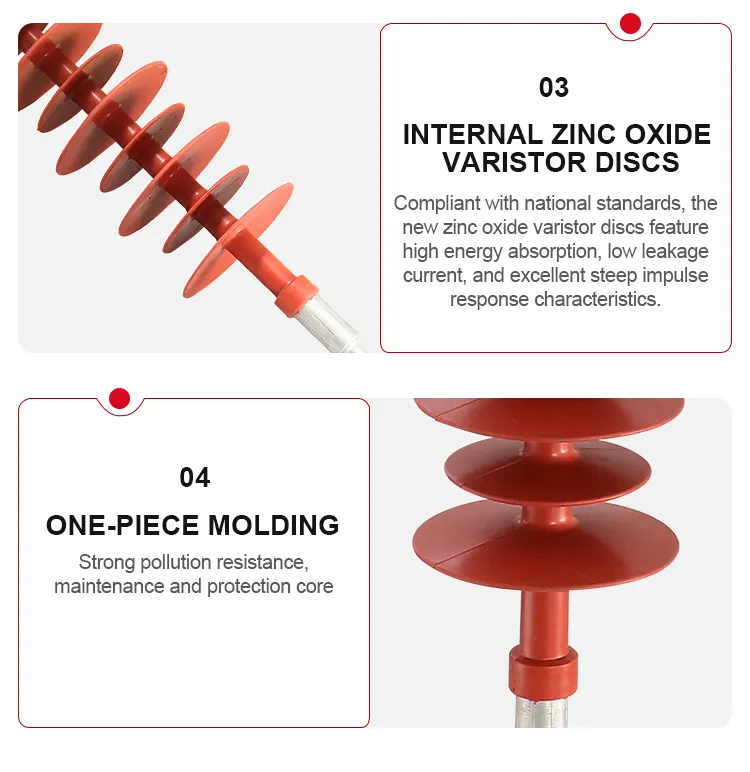

Aislador Polimérico de Alta Tensión, Accesorio para Línea de Transmisión al Aire Libre

Nuestros aislantes compuestos avanzados están diseñados para revolucionar la eficiencia de transmisión de potencia, aprovechando materiales e ingeniería de vanguardia para ofrecer una fiabilidad inigualable en entornos exigentes. Disponibles en longitudes y configuraciones personalizadas (poste, suspensión, poste de línea), nuestros aislantes cumplen con los estándares IEC, ANSI e IEEE, lo que los hace ideales para líneas de transmisión, subestaciones, y proyectos de energía renovable en todo el mundo.

Aislador Polimérico de Alta Tensión, Accesorio para Línea de Transmisión al Aire Libre
Especificación
Tensión nominal del sistema (kV) Tipo Longitud de sección (mm) Distancia de arco (mm) Distancia de deslizamiento (mm) Tamaño de acoplamiento Carga mecánica especificada (kN) Tensión resistente a los impulsos (kV) Tensión de resistencia frecuencia seca (kV) Tensión de resistencia frecuencia húmedo (kV)
10 FXBW-10/70 310 160 350 16 70 75 42 38
35 FXBW-35/70 670 505 810 16 70 230 106 95
66 FXBW-66/70 870 765 1920 16 70 410 230 185
66 FXBW-66/110 870 745 1920 16 110 410 230 185
110 FXBW-110/120 1240 1220 3520 16 120 550 285 230
110 FXBW-110/160 1340 1180 3520 20 160 550 285 230
220 FXBW-220/120 2240 2220 7040 16 120 1000 440 395
220 FXBW-220/160 2240 2200 7040 20 160 1000 440 395
220 FXBW-220/210 2240 2200 7040 16 120 1000 440 395
330 FXBW-330/120 2930 3050 10560 16 120 1425 630 570
330 FXBW-330/160 2930 3050 10560 20 160 1425 630 570
330 FXBW-330/210 2930 3050 10560 20 210 1425 630 570
500 FXBW-500/120 4050 4600 16000 16 120 2050 820 740
500 FXBW-500/160 4050 4600 16000 20 160 2050 820 740
500 FXBW-500/210 4050 4600 16000 20 210 2050 820 740
500 FXBW-500/300 4450 4500 16000 24 300 2050 820 740
500 FXBW-500/420 4450 4500 16000 28 420 2050 820 740
750 FXBW-750/120 7150 6750 23500 16 120 2700 1160 1050
750 FXBW-750/210 7150 6750 23500 20 210 2700 1160 1050
750 FXBW-750/300 7150 6750 23500 24 300 2700 1160 1050
750 FXBW-750/420 7150 6750 23500 28 420 2700 1160 1050
750 FXBW-750/550 7150 6550 23500 32 550 2700 1160 1050
1000 FXBW-1000/210 9000/9750 8500 ≥32000 20 210 3200 1440 1300
1000 FXBW-1000/300 9000/9750 8500 ≥32000 24 300 3200 1440 1300
1000 FXBW-1000/420 9000/9750 8500 ≥32000 28 420 3200 1440 1300
1000 FXBW-1000/550 9000/9750 8500 ≥32000 32 550 3200 1440 1300
Perfil de la empresa
Aislador Polimérico de Alta Tensión, Accesorio para Línea de Transmisión al Aire Libre
Certificados y exposiciones
Aislador Polimérico de Alta Tensión, Certificados
Aislador Polimérico de Alta Tensión, Exposiciones
Preguntas Frecuentes (FAQ)
¿Cuál es la función principal de los aisladores compuestos FXBW?
Su función principal es proporcionar aislamiento eléctrico y soporte mecánico confiable para las líneas de transmisión y distribución de energía aérea de alta tensión, previniendo cortocircuitos y fallas en el sistema.
¿Qué ventajas ofrece el uso de caucho de silicona compuesto en exteriores?
El caucho de silicona compuesto ofrece una excelente hidrofobicidad y resistencia a la contaminación, lo que evita la formación de bandas conductoras de agua y reduce drásticamente las descargas disruptivas en ambientes húmedos o contaminados.
¿Qué rango de tensión pueden soportar estos aisladores?
Nuestros aisladores compuestos están diseñados y probados para trabajar de manera segura en un rango de tensión nominal del sistema que va desde 1 kV hasta los 500 kV y superiores según la configuración.
¿Cumplen estos productos con estándares y normativas internacionales?
Sí, todos los aisladores cumplen estrictamente con las principales normas globales vigentes, tales como IEC, ANSI e IEEE, además de contar con certificaciones de calidad ISO9001 y CCC.
¿Cuál es la resistencia mecánica que soportan estos aisladores de suspensión?
Tienen una carga mecánica especificada estándar que varía según el diseño y el modelo, con capacidades nominales comunes de hasta 100 kN y configuraciones superiores según los requerimientos de la línea de transmisión.
