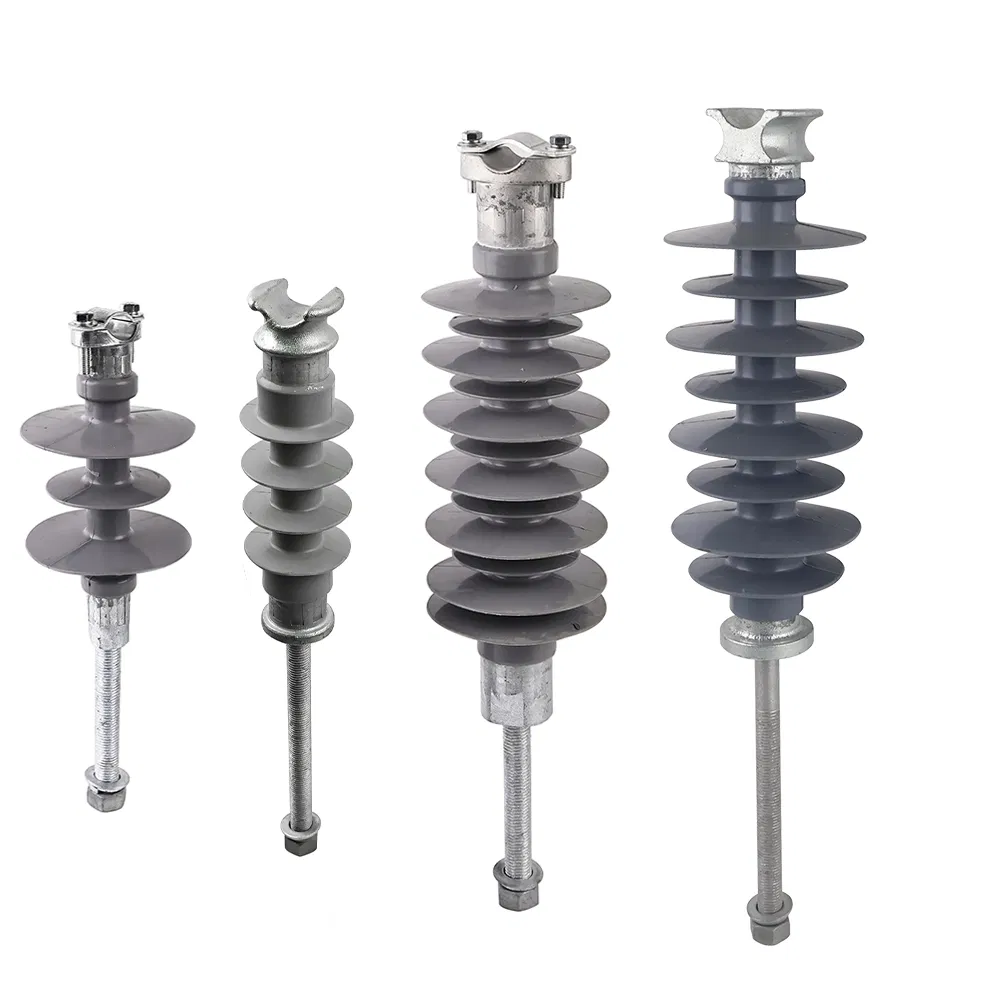

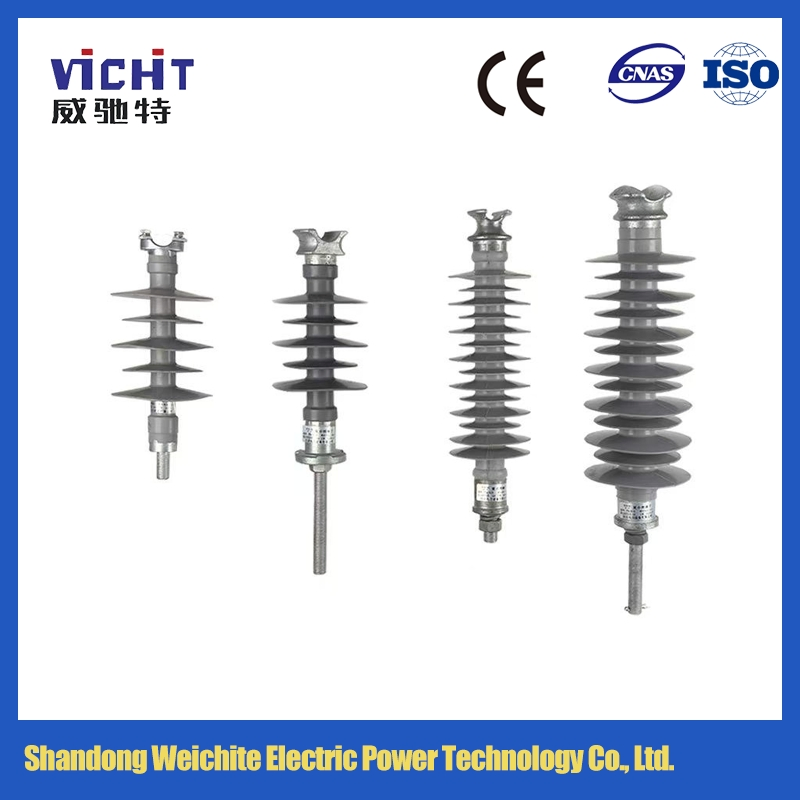

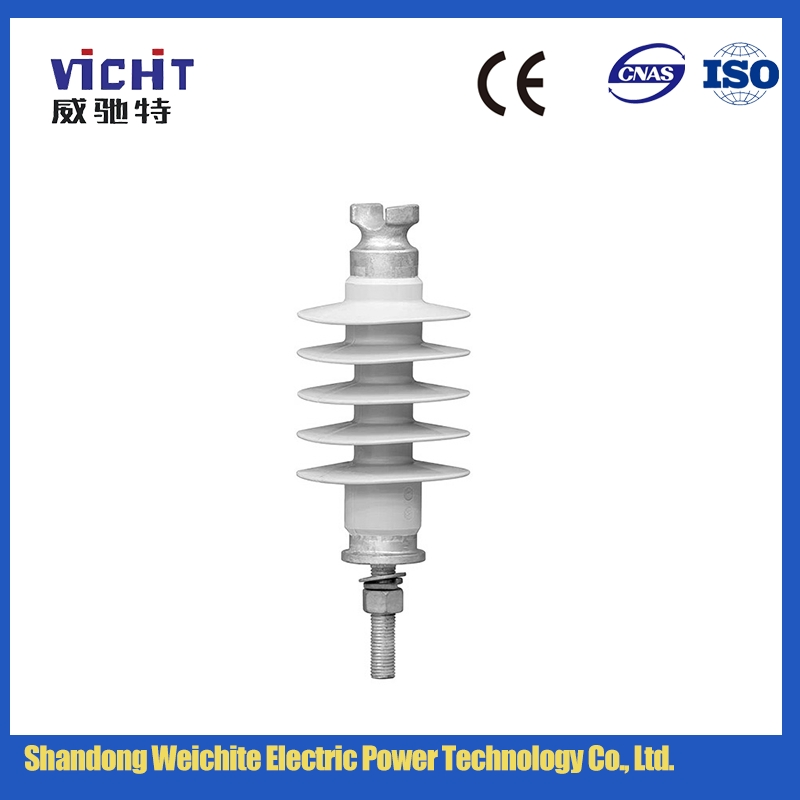

Aislador compuesto eléctrico de goma polimérica tipo pin para línea de distribución

Descripción del Producto

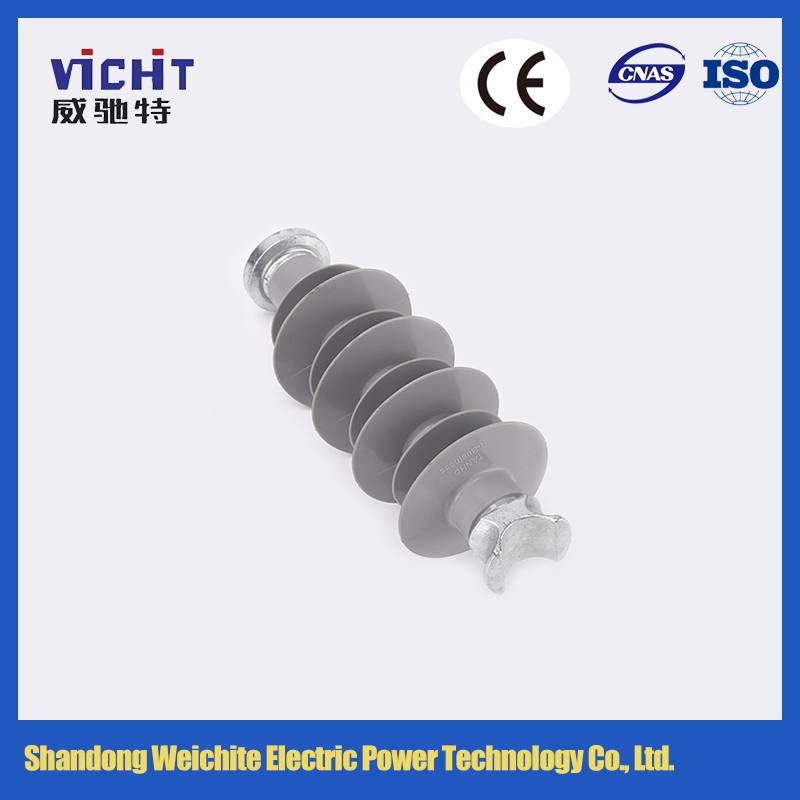

Aislador compuesto eléctrico de goma polimérica tipo pin para línea de distribución
Descripción del producto

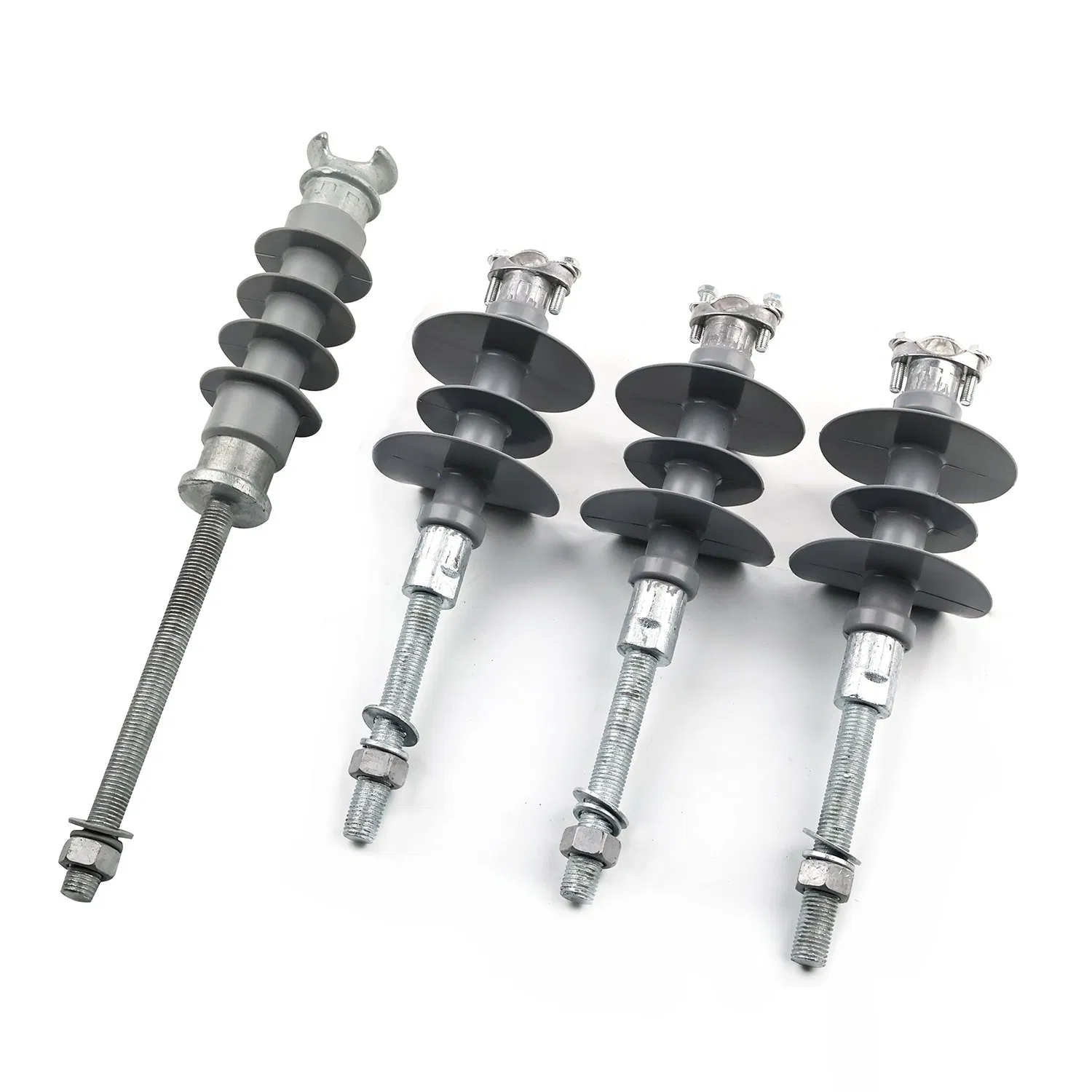

Aislador compuesto eléctrico de goma polimérica tipo pin para línea de distribución
Aislamiento de poliolefina

Un aislante es un componente de control de aislamiento especial que desempeña un papel fundamental en el soporte de conductores y la prevención de la corriente de la conexión a tierra en líneas de transmisión superiores, lo que lo convierte en uno de los componentes principales que garantiza el funcionamiento seguro y fiable de la energía eléctrica y las redes eléctricas.

En comparación con los aislantes de porcelana y vidrio tradicionales, los aislantes compuestos ofrecen un rendimiento completo superior, incluyendo una mejor resistencia a la contaminación, un rendimiento de aislamiento, hidrofobicidad, así como un peso ligero y facilidad de transporte e instalación.

Aislador compuesto eléctrico de goma polimérica tipo pin para línea de distribución
Especificación
Modelo NO CarKV mecánico Especificado tracción mecánica carga de prueba (kn) Tracción uno a uno carga de prueba Estructural nominal altura (mm)
FXBW-10/70 10 70 35 310
FXBW-35/70-1 35 70 35 670
FXBW-35/70-2 35 70 35 670
FXBW-66/70-1 66 70 35 870
FXBW-66/70-2 66 70 35 940
FXBW-66/120-1 66 120 60 870
FXBW-66/120-2 66 120 60 940
FXBW-110/70-1 110 70 35 1240
FXBW-110/70-2 110 70 35 1240
FXBW-110/70-3 110 120 35 1440
FXBW-110/120-1 110 120 60 1240
FXBW-110/120-2 110 120 60 1240
FXBW-110/120-3 110 120 60 1440
FXBW-220/120-1 220 120 60 2240
FXBW-220/120-2 220 120 60 2350
FXBW-220/120-3 220 120 60 2470
FXBW-330/120-1 330 120 60 3350
FXBW-500/120-1 500 120 60 4050
FXBW-500/120-2 500 120 60 4450
FXBW-500/120-3 500 120 60 4900
Notas:
  • 1. El color puede ser personalizado.
  • 2. Debajo de 220kV se muestran los datos eléctricos de los aislantes de poste de línea compuestos sin anillos de corona. Se recomienda instalar anillos de corona a partir de 220kV.
  • 3. Longitudes de sección adicionales y distancias de filtración están disponibles.
  • 4. Todas las dimensiones, tolerancias y pruebas están dentro de los estándares IEC o ANSI permitidos.
  • 5. Todas las dimensiones están en milímetros (mm). Si en pulgadas y libras, por favor especifique.

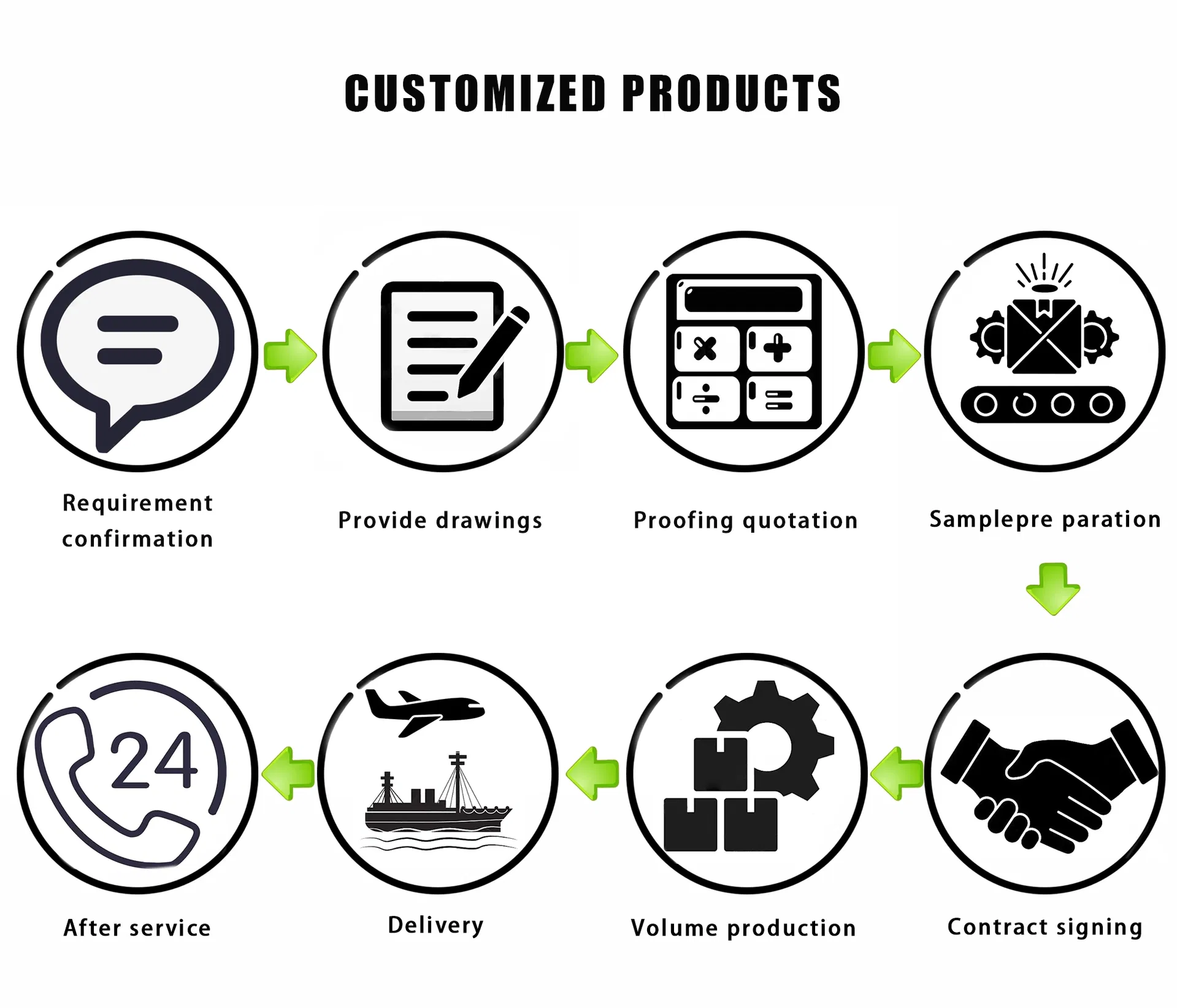

  • 6. Podemos diseñar de acuerdo a los requisitos del usuario final.
Aislador compuesto eléctrico de goma polimérica tipo pin para línea de distribución Aislador compuesto eléctrico de goma polimérica tipo pin para línea de distribución Aislador compuesto eléctrico de goma polimérica tipo pin para línea de distribución

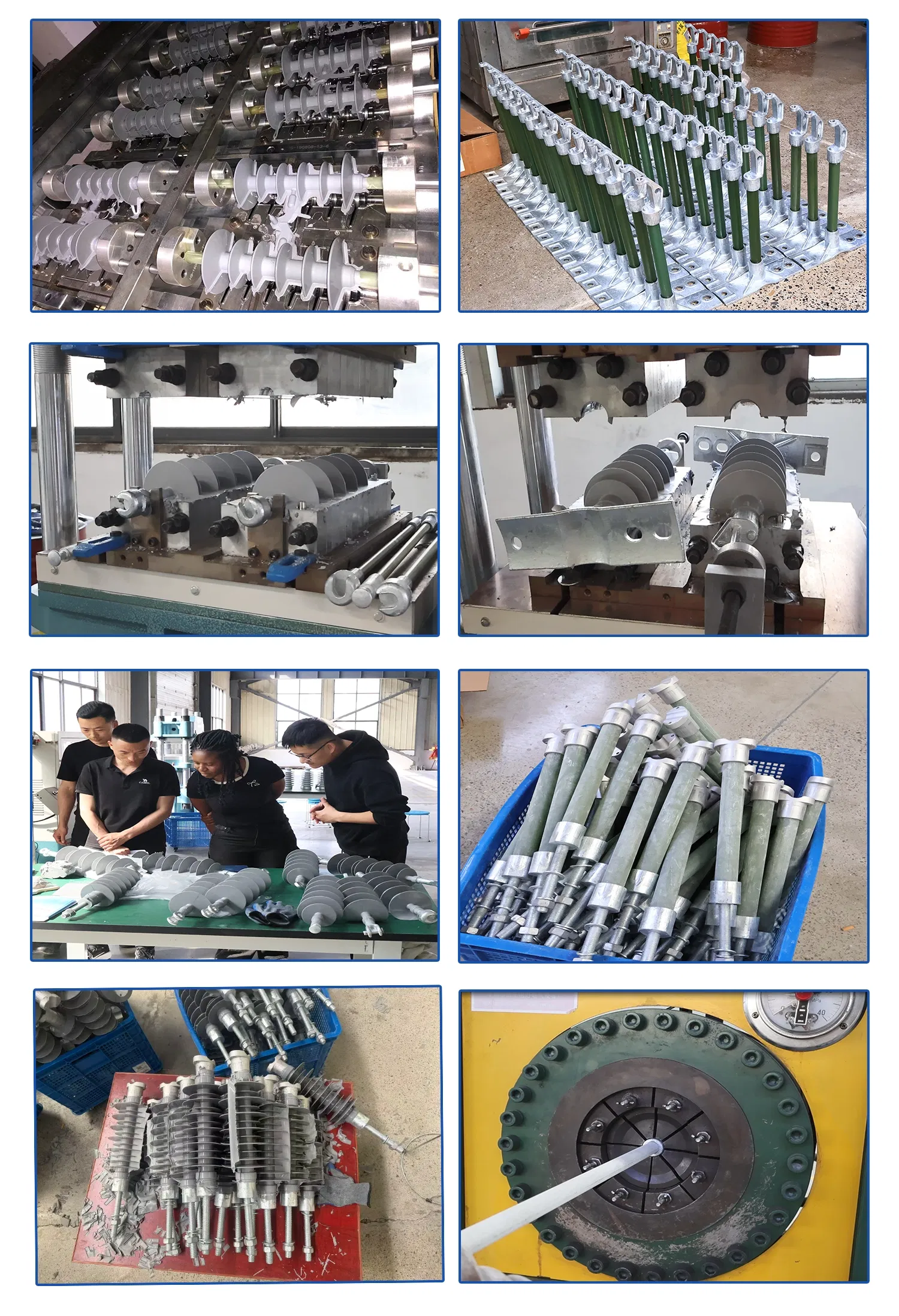

Nuestra fábrica
Aislador compuesto eléctrico de goma polimérica tipo pin para línea de distribución

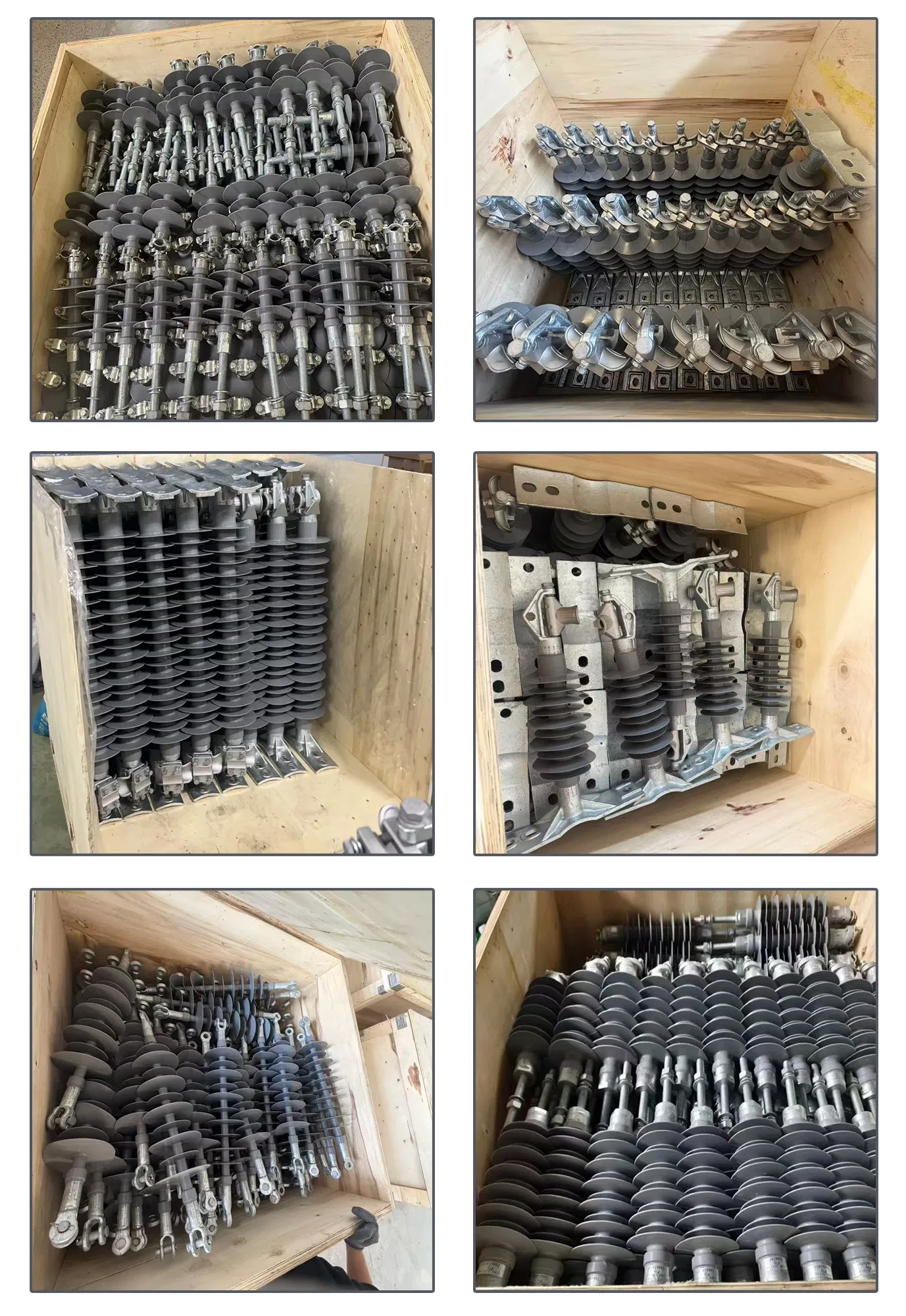

Embalaje
Aislador compuesto eléctrico de goma polimérica tipo pin para línea de distribución
Certificaciones
Aislador compuesto eléctrico de goma polimérica tipo pin para línea de distribución Aislador compuesto eléctrico de goma polimérica tipo pin para línea de distribución
Preguntas Frecuentes (FAQ)
¿Qué es un aislador compuesto de goma polimérica?
Es un componente avanzado para líneas de distribución eléctrica compuesto por un núcleo de fibra de vidrio, una cubierta protectora de goma de silicona (polimérica) y herrajes metálicos. Su función principal es soportar conductores y prevenir el paso de corriente a tierra.
¿Qué ventajas ofrecen frente a los aislantes de porcelana o vidrio tradicionales?
Tienen un peso significativamente menor (facilitando el transporte e instalación), excelente resistencia a la contaminación ambiental debido a sus propiedades hidrófobas, y son altamente resistentes al vandalismo y a las roturas físicas.
¿Cuándo se recomienda el uso de anillos de corona?
Para aplicaciones en redes eléctricas con voltajes a partir de 220kV, se recomienda la instalación de anillos de corona para distribuir uniformemente el campo eléctrico y prevenir descargas parciales que puedan degradar el polímero.
¿Se pueden personalizar las dimensiones o el color del aislante?
Sí, los colores y las longitudes de sección adicionales, así como las distancias de filtración, se pueden personalizar de acuerdo con las especificaciones técnicas del usuario final y los requisitos del proyecto.
¿Bajo qué estándares internacionales se realizan los ensayos de estos aisladores?
Todos nuestros productos se diseñan y prueban cumpliendo rigurosamente los rangos de tolerancia y normativas de los estándares de calidad internacionales de la IEC y la ANSI.
