| Tipo | Maxi. De corriente nominal A | En UN | KA UCI | ICS KA | ICS KA | Distancia de arco mm | Método de línea | |||
|---|---|---|---|---|---|---|---|---|---|---|
| 380V | 660 | 380 | 660 | |||||||
| DW15-630 | 200 | T | 100.160.200 | 20 | - | 20 | - | 8 (D0,2S) |
280 | ARRIBA |
| E | 100.200 | |||||||||
| 400 | T | 315.400 | 30 | 25 | 30 | 20 | 12,6 (D0,2S) |
|||
| E | 200.400 | |||||||||
| 630 | T | 315.400.630 | ||||||||
| E | 315.400.630 | |||||||||
| DW15-630 | 200 | T | 100.160.200 | 50 | - | 20 | - | 8 (D0,2S) |
||
| E | 100.200 | |||||||||
| 400 | T | 315.400 | 70 | 25 | 30 | 20 | 12,6 (D0,2S) |
|||
| E | 200.400 | |||||||||
| 630 | T | 315.400.630 | ||||||||
| E | 315.400.630 | |||||||||
| DW15-1600 | 1600 | 630,800,1000,1600 | 40 | - | 30 | - | 30 (D0,5S) |
350 | ARRIBA O BIEN ABAJO |
|
| DW15-2500 | 2500 | 1600,2000,2500 | 60 | - | 40 | - | 40 (D0,5S) |
|||
| DW15-4000 | 4000 | 2500,3000,4000 | 80 | - | 50 | - | 60 (D0,5S) |
400 | ||

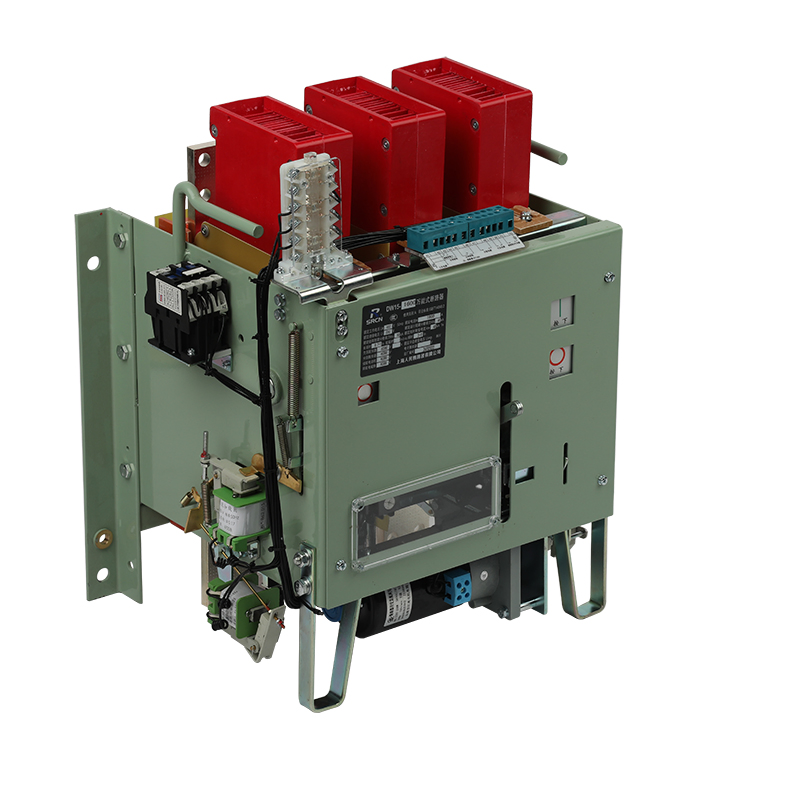

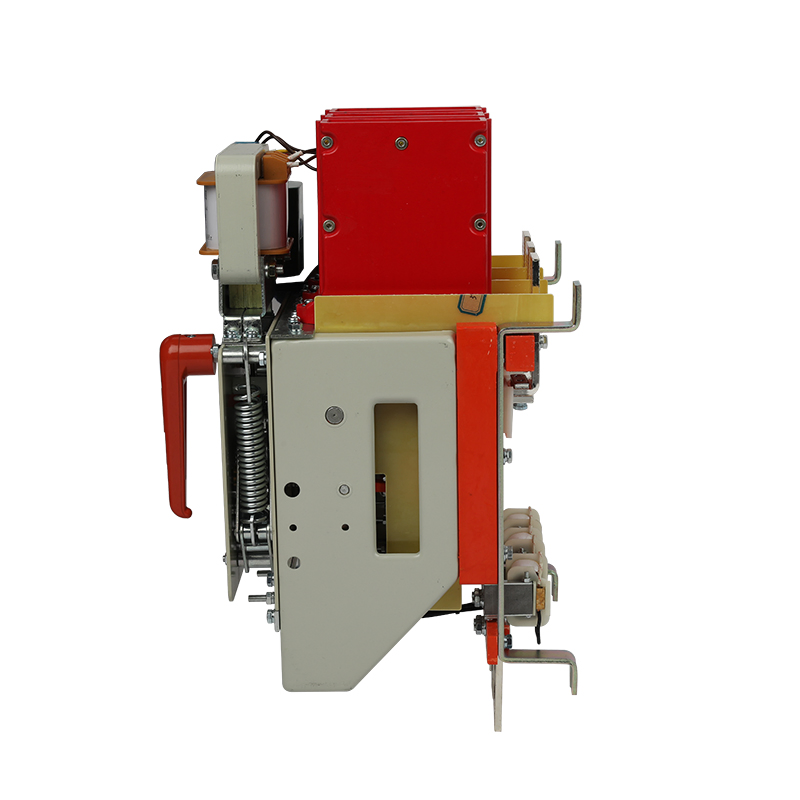

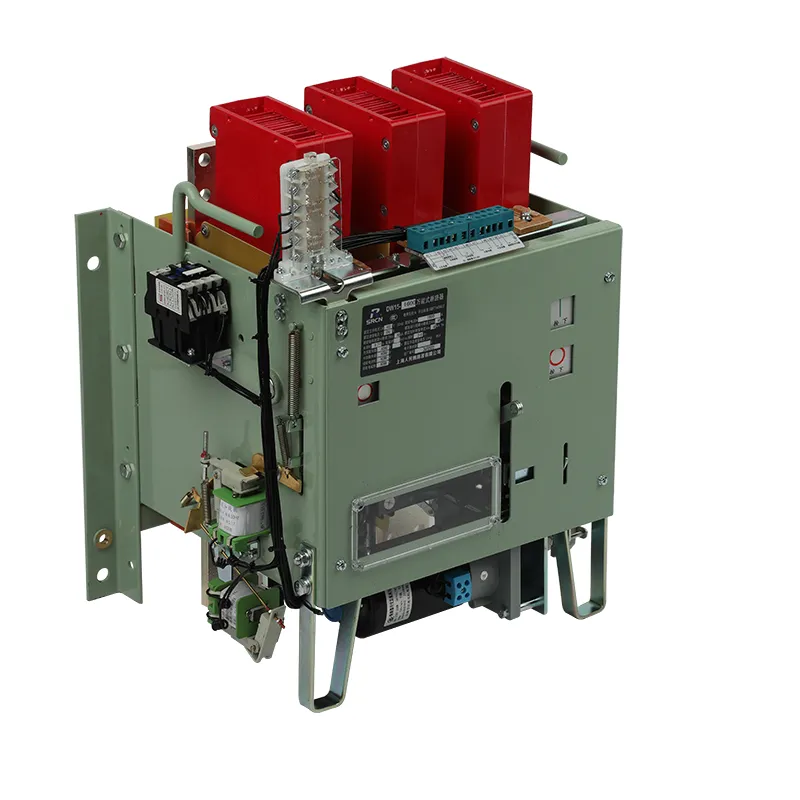

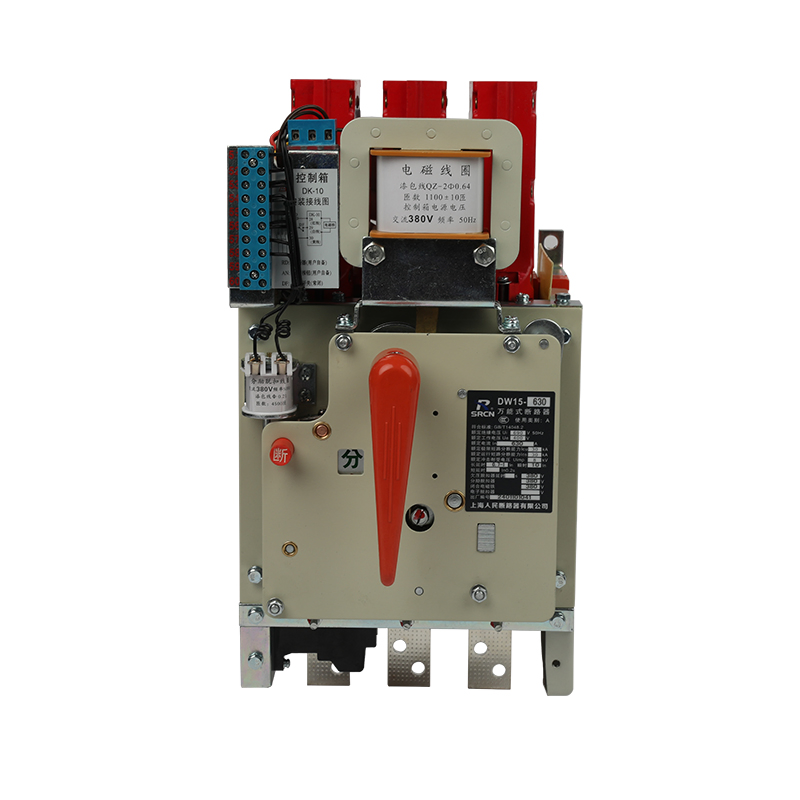

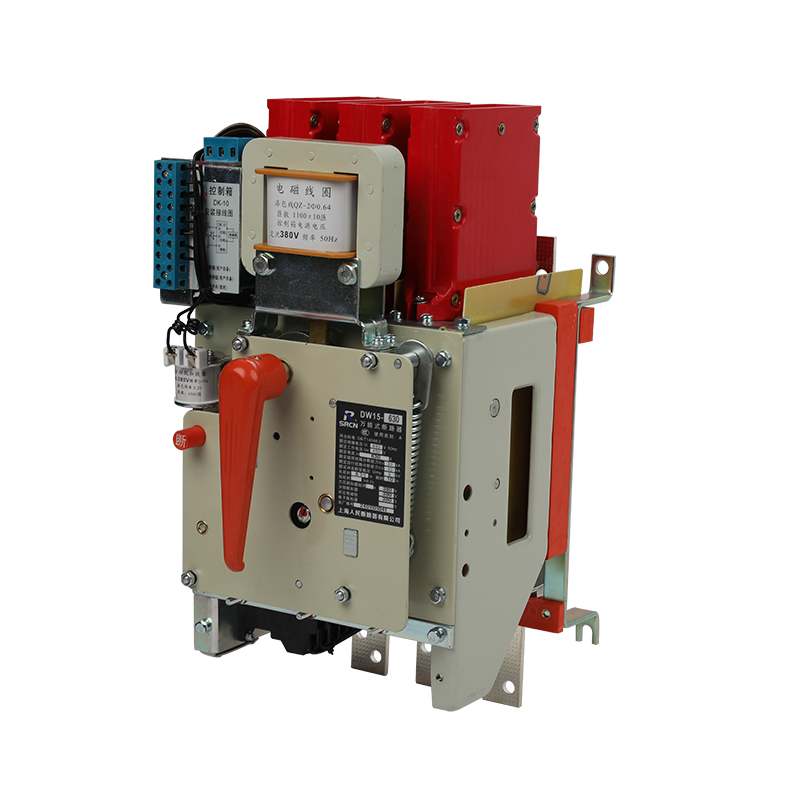

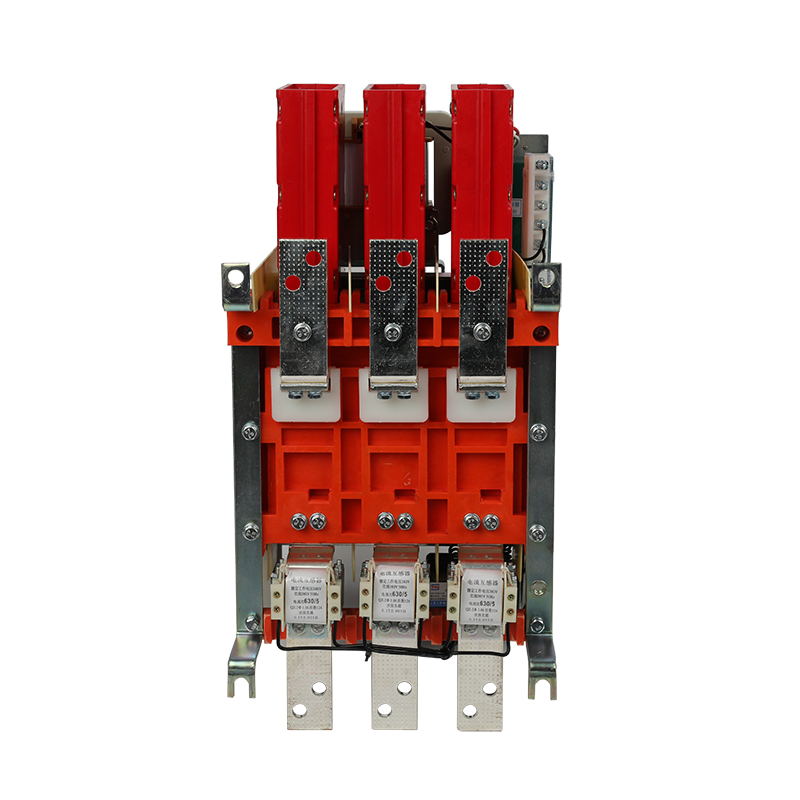

Los disyuntores de aire de la serie DW15 cubren una corriente nominal que va desde los 100A hasta los 4000A, adaptándose a diversas necesidades industriales y de distribución de energía.
Están diseñados principalmente para operar en redes de distribución de energía de CA a 50Hz con una tensión nominal de 380V. También pueden utilizarse en sistemas de 660V o 1140V bajo configuraciones de protección específicas.
Ofrecen una protección integral para evitar daños en los circuitos y equipos provocados por sobrecargas de corriente, subtensión (caídas de voltaje) y cortocircuitos.
Sí, son adecuados para proteger motores contra condiciones de sobrecarga, cortocircuito y subtensión en redes de CA de 50Hz y 380V, además de permitir la conmutación y arranque del motor de forma poco frecuente.
Los modelos con limitación de corriente reducen significativamente el impacto de las corrientes de cortocircuito elevadas, protegiendo de manera más efectiva la integridad del sistema en redes con alta potencia de cortocircuito.
Dependiendo del modelo específico de la serie DW15 (como el DW15-1600, 2500 o 4000), el método de línea y conexión puede configurarse tanto para entrada superior (arriba) como para entrada inferior (abajo).
