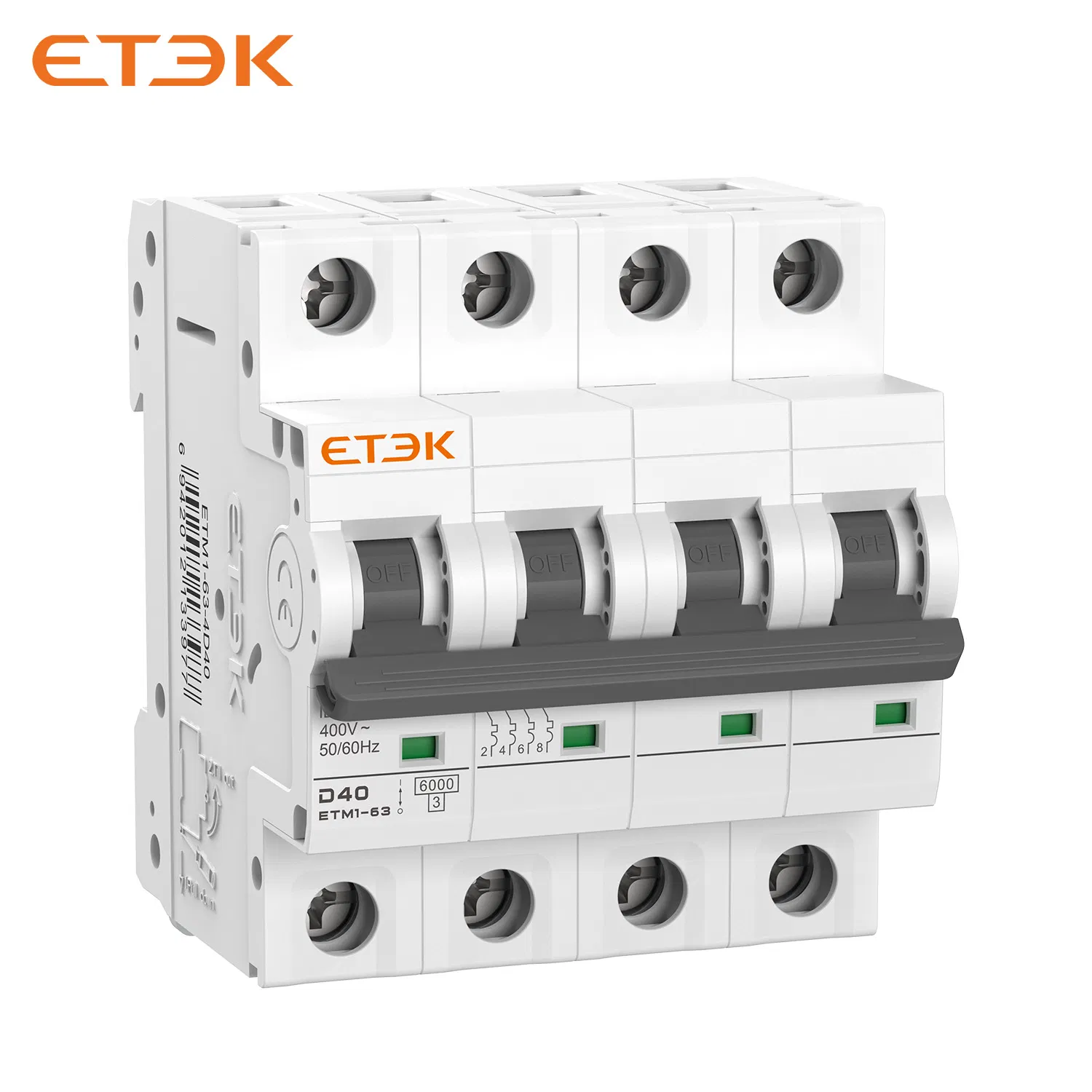

Etek 63 AMP 230V 400V Interruptor Automático de Circuito Mini Eléctrico Inteligente de Tres Posiciones AC RCBO MCB de Vacío con Protección contra Fugas a Tierra

Descripción del producto

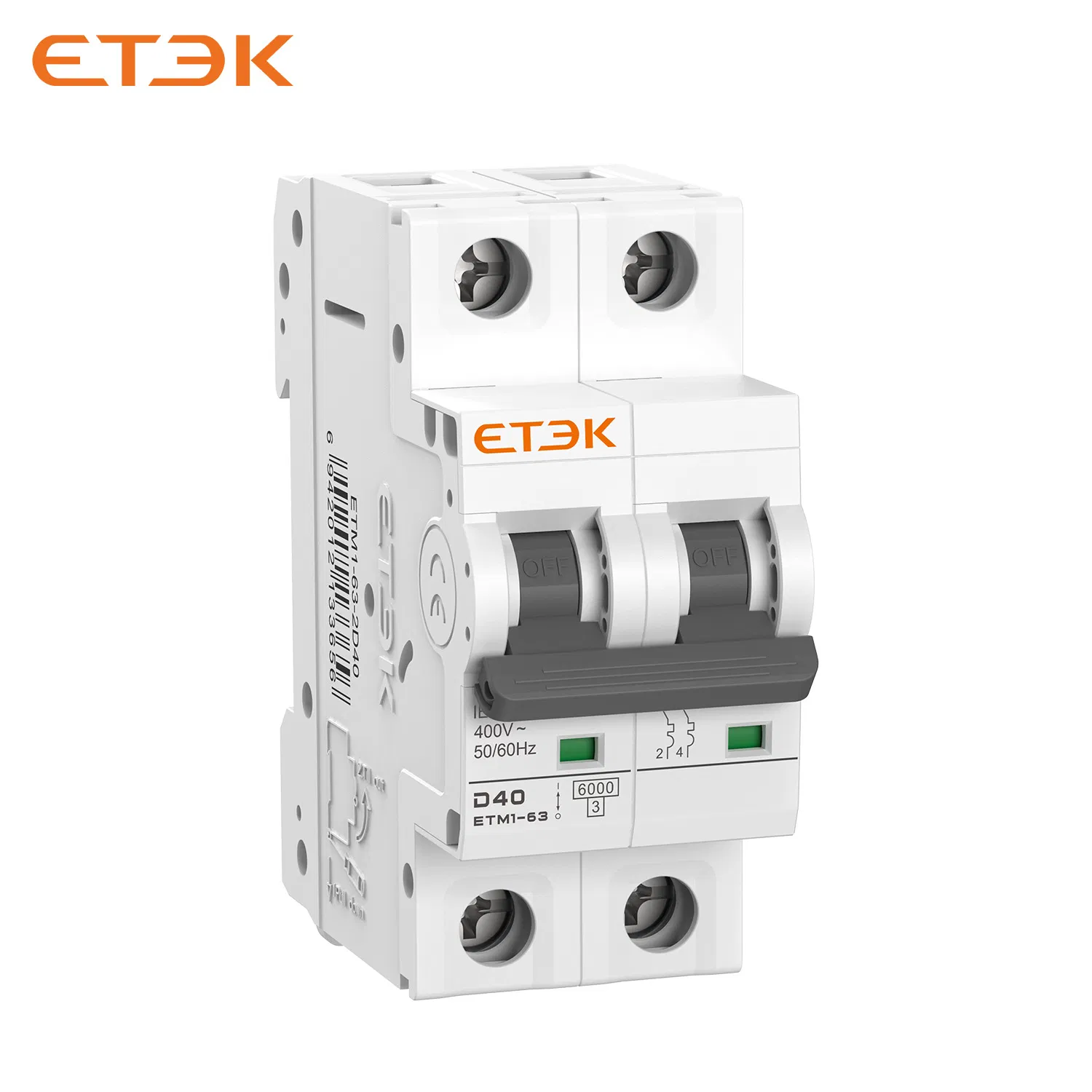

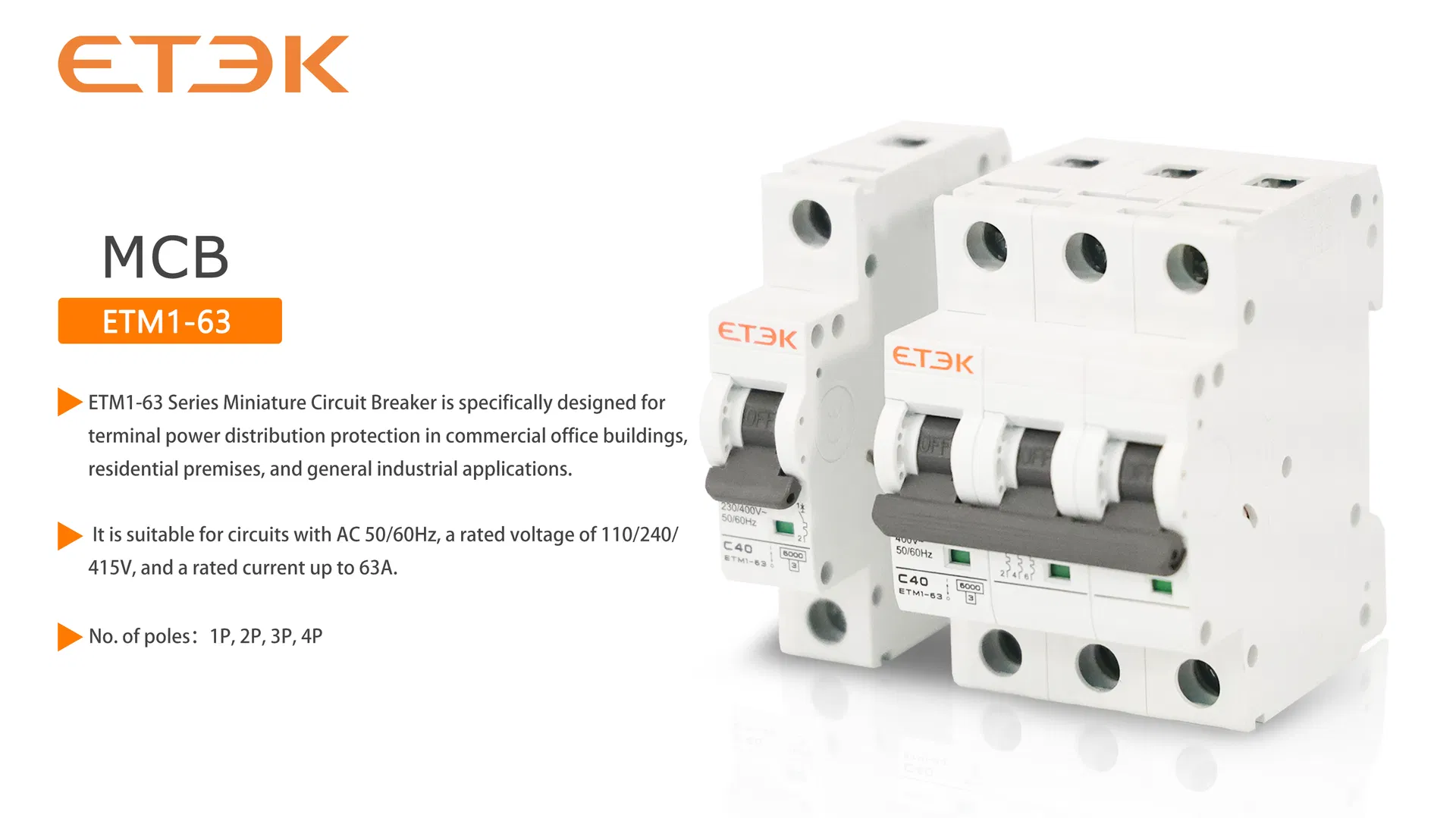

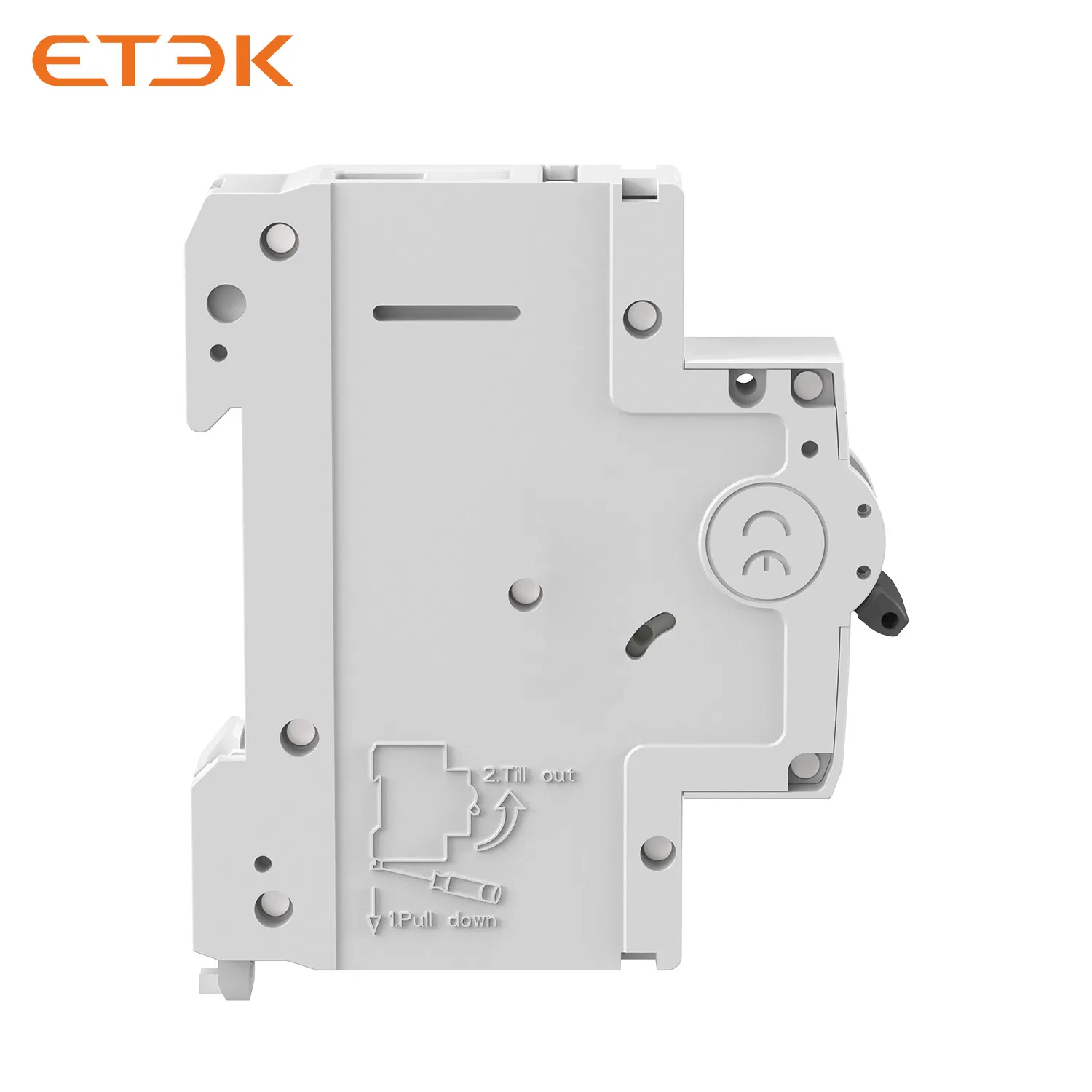

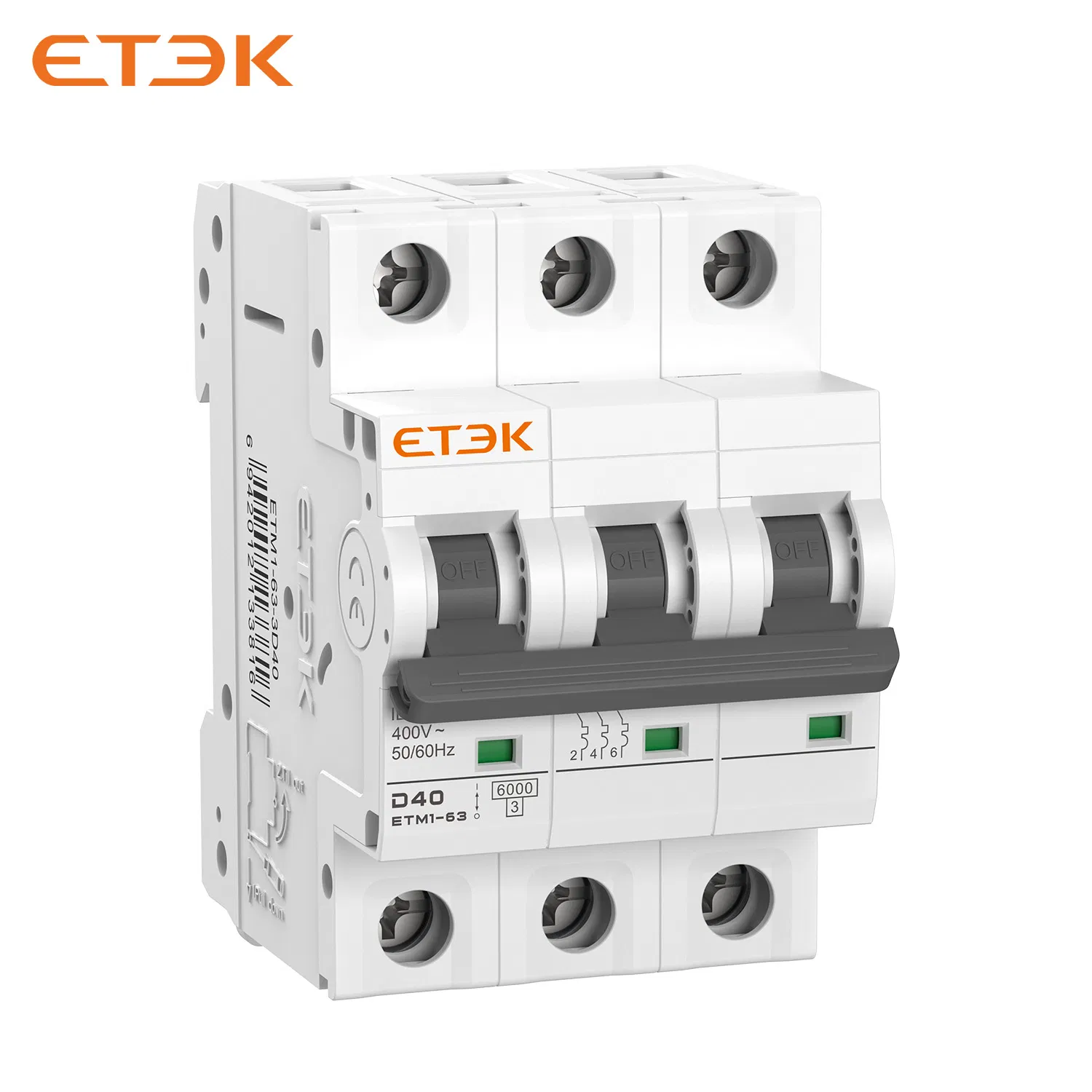

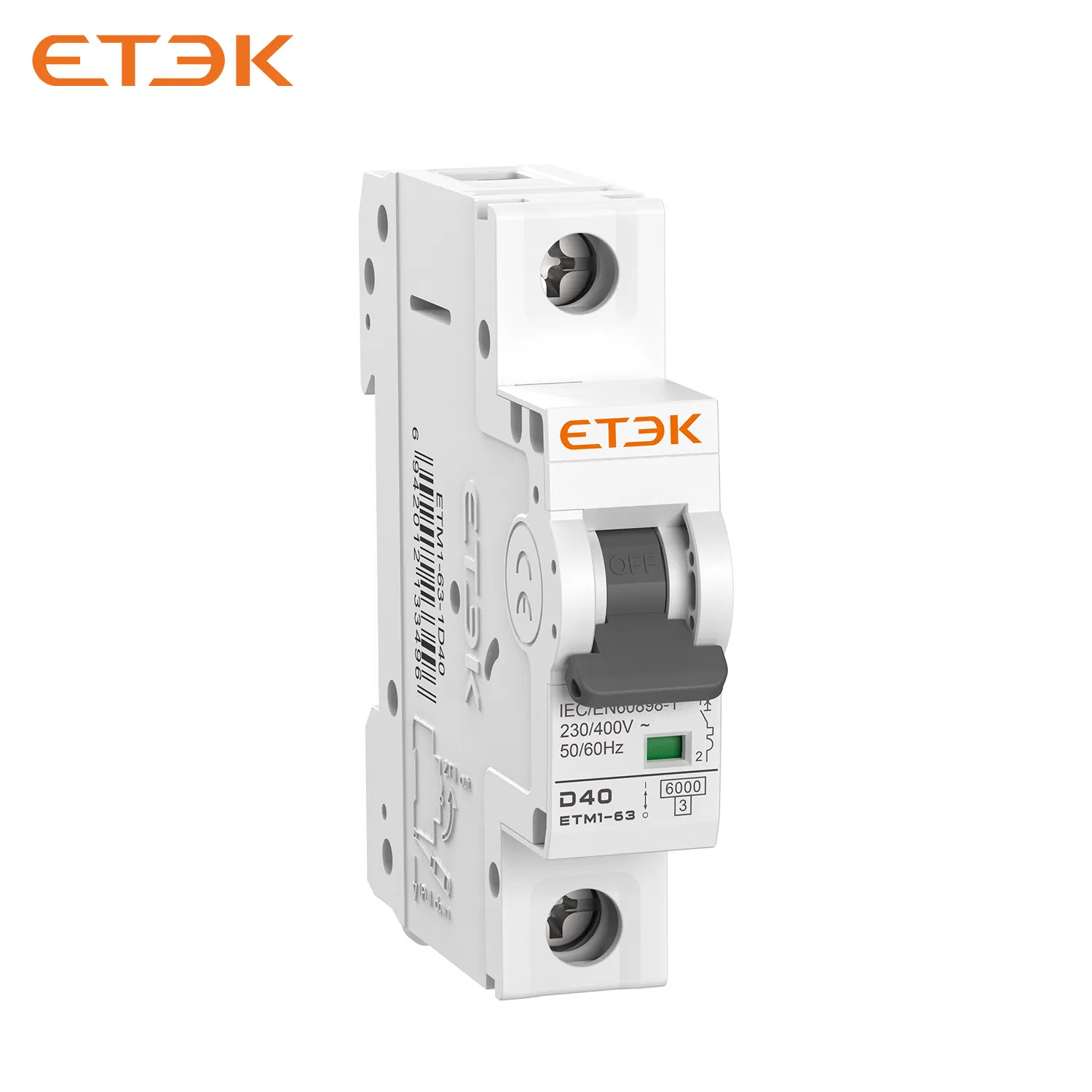

Disyuntor en miniatura serie ETM1

El disyuntor en miniatura serie ETM1 está diseñado específicamente para la protección de distribución de alimentación terminal en edificios de oficinas comerciales, instalaciones residenciales y aplicaciones industriales generales. Es adecuado para circuitos de CA con un Tensión nominal de 110/240/415V, corriente nominal hasta 63A y frecuencia de 50/60Hz. Esta serie ofrece protección tanto de sobrecarga como de cortocircuito, y también puede usarse para operaciones de conmutación de línea poco frecuentes en condiciones normales. Su último cortocircuito La capacidad de ruptura (ICU) oscila entre 4,5kA y 15kA, acomodando varios escenarios de aplicación. Equipado con terminales combinados con protección para los dedos y con indicación de estado de apertura/cierre de contacto, mejora significativamente la seguridad operacional. Además, hay varios accesorios modulares disponibles para la configuración para satisfacer diversas necesidades de aplicaciones.

Interruptor Automático de Circuito Mini Eléctrico Inteligente de Tres Posiciones AC RCBO MCB de Vacío con Protección contra Fugas a Tierra

1
Protección integral

Desde sobrecorriente básica hasta detección de fallos de arco sofisticada, la serie T proporciona protección completa de circuitos en una familia de productos cohesionados.
2
Calidad certificada

Todos los dispositivos de la serie T cumplen o superan los estándares internacionales con certificaciones CE, VDE, TUV, CB y mucho más.

3
Compatibilidad universal

Los accesorios compatibles y el diseño uniforme de toda la gama permiten una integración perfecta en los paneles de distribución.
4
Instalación fácil

Diseñado teniendo en cuenta las necesidades del instalador, con terminales transparentes, puntos de acceso fáciles y compatibilidad con sistemas de carril DIN estándar.

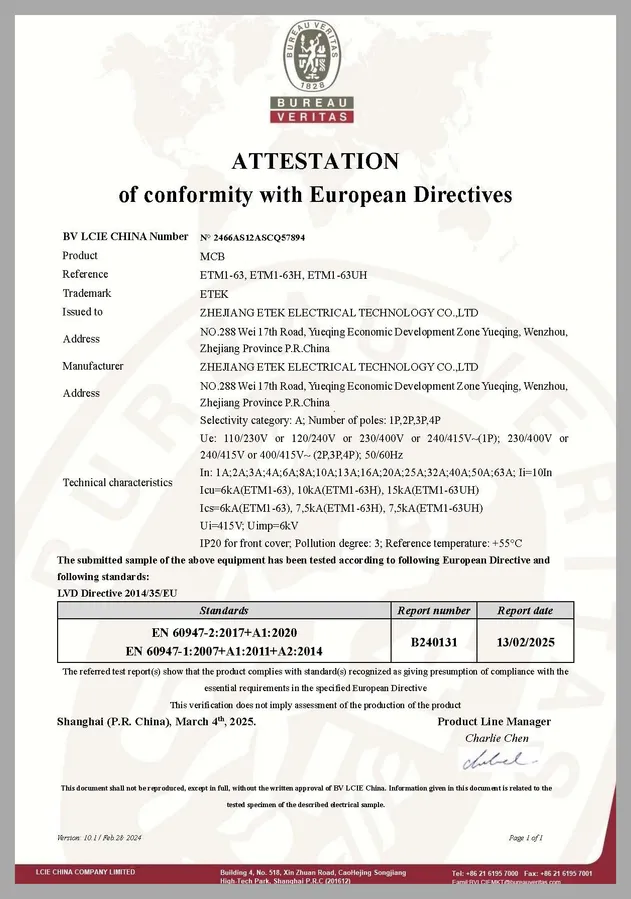

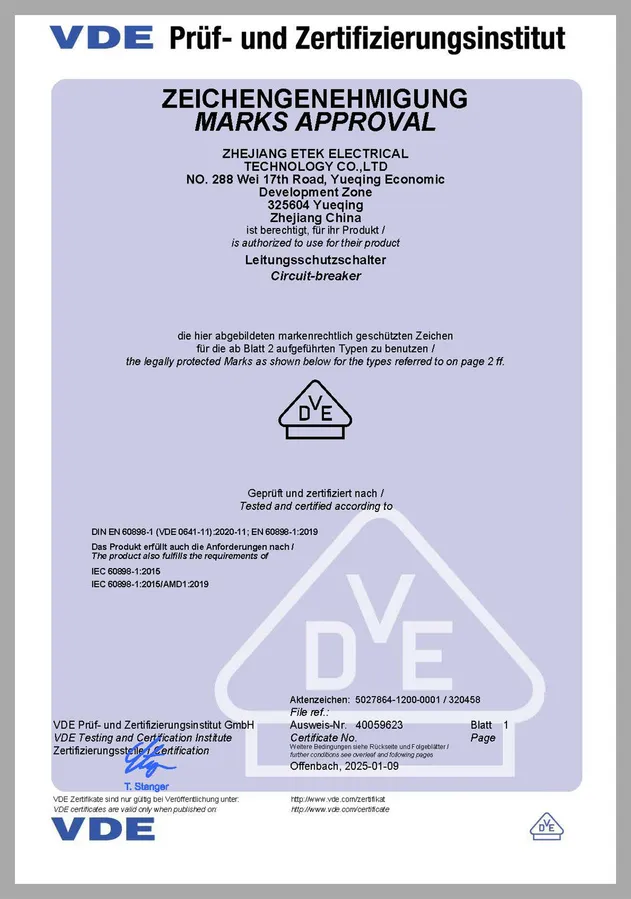

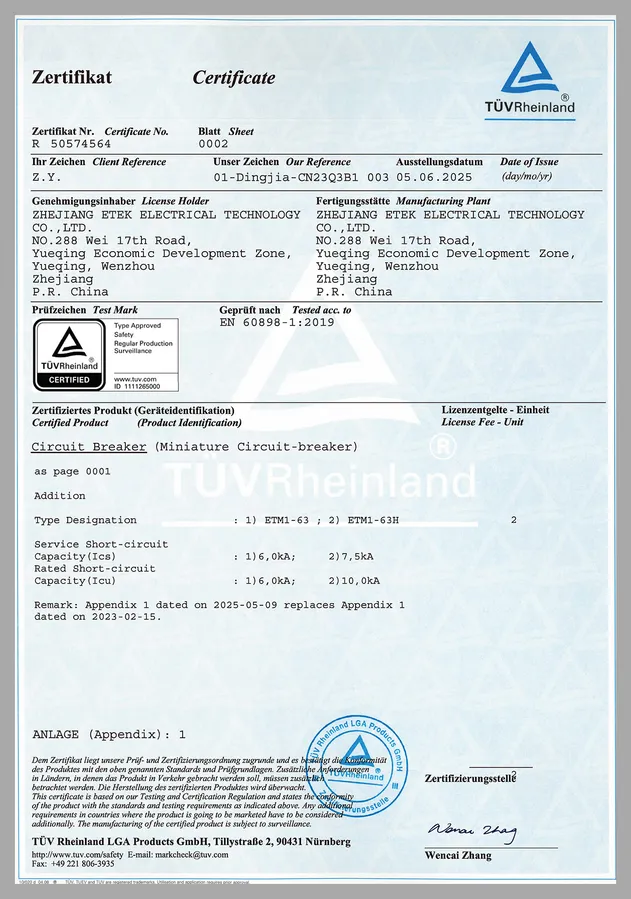

Certificaciones

Datos técnicos

Datos generales
Protección	Sobrecorriente y cortocircuito
Tipo de viaje	Magnetotérmico
No de polos	1P, 2P, 3P, 4P
Tensión nominal de funcionamiento (UE)	1P: 110/230V; 120/240V; 230/400V; 240/415V 2P, 3P, 4P: 230/400V; 240/415V; 400/415V
Corriente nominal (pulg.)	1, 2, 3, 4, 5, 6, 8, 10, 13, 16, 20, 25, 32, 40, 50, 63A
Frecuencia nominal	50/60Hz
Tensión de aislamiento nominal (UI)	440V
Tensión nominal de resistencia a impulsos (UIMP) (1,2/50μs)	6kV
Tensión de prueba dieléctrica	2kV (50/60Hz, 1 min.)
Resistencia al fuego (prueba de cable de ignición)	960±15ºC (carcasa); 650±10ºC (mango)
Grado de contaminación	2
Datos según IEC/en 60898-1
Capacidad nominal de cortocircuito (ICN)	6kA
Capacidad de interrupción de cortocircuito (ICS) de servicio nominal	6kA
Clase de limitación de energía	3
Características de disparo térmico	1,13×en sin disparo en una hora; 1,45×en disparo en una hora
Características de disparo instantáneo	B: 3in-5in; C: 5in-10in; D: 10in-20in
Datos según IEC/en 60947-2
Capacidad de ruptura de cortocircuito máxima nominal, UCI (Ka)	6kA
Capacidad de interrupción de cortocircuito de servicio nominal ICS (Ka)	6kA
Características de disparo térmico	1,05×en sin disparo en una hora; 1,3×en disparo en una hora
Características de disparo instantáneo	8in-12in
Datos mecánicos
Vida eléctrica	4.000 ciclos
Vida útil mecánica	20.000 ciclos
Indicación de posición de contacto	Verde APAGADO / rojo ENCENDIDO
Grado de protección	IP20
Temperatura de referencia	30°C
Temperatura ambiente de funcionamiento (con media diaria≤35 °C)	-25°C ~ +55°C.
Temperatura de almacenamiento	-30°C ~ +70°C.
Instalación
Tipo de conexión de terminal	Cable/ Tipo de pin/ barra colectora tipo horquilla
Bloque de terminales	Tornillo conectado a presión
Tamaño máx. De terminal para cable	16 mm² flexible/ 25 mm² rígido
Par de apriete máximo	2,5N.m
Tipo de montaje	Montaje en carril DIN 35mm
Método entrante	Bidireccional
Auxiliar para disparo remoto o señalización
Contacto auxiliar	Sí
Contacto auxiliar y de alarma	Sí
Liberación de derivación	Sí
Liberación de derivación y contacto auxiliar	Sí
Liberación de pérdida de tensión	Sí
Liberación de sobretensión	Sí
Liberación de subtensión	Sí
Bloqueo mecánico	Sí

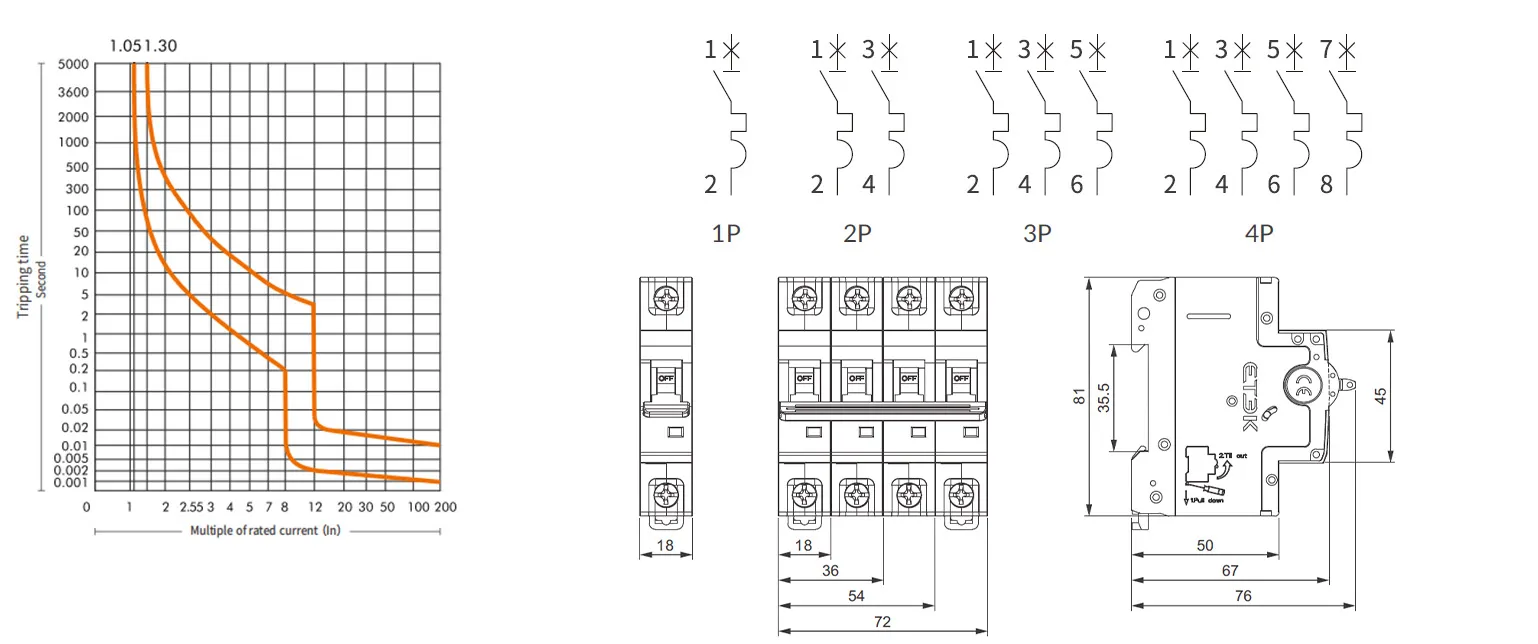

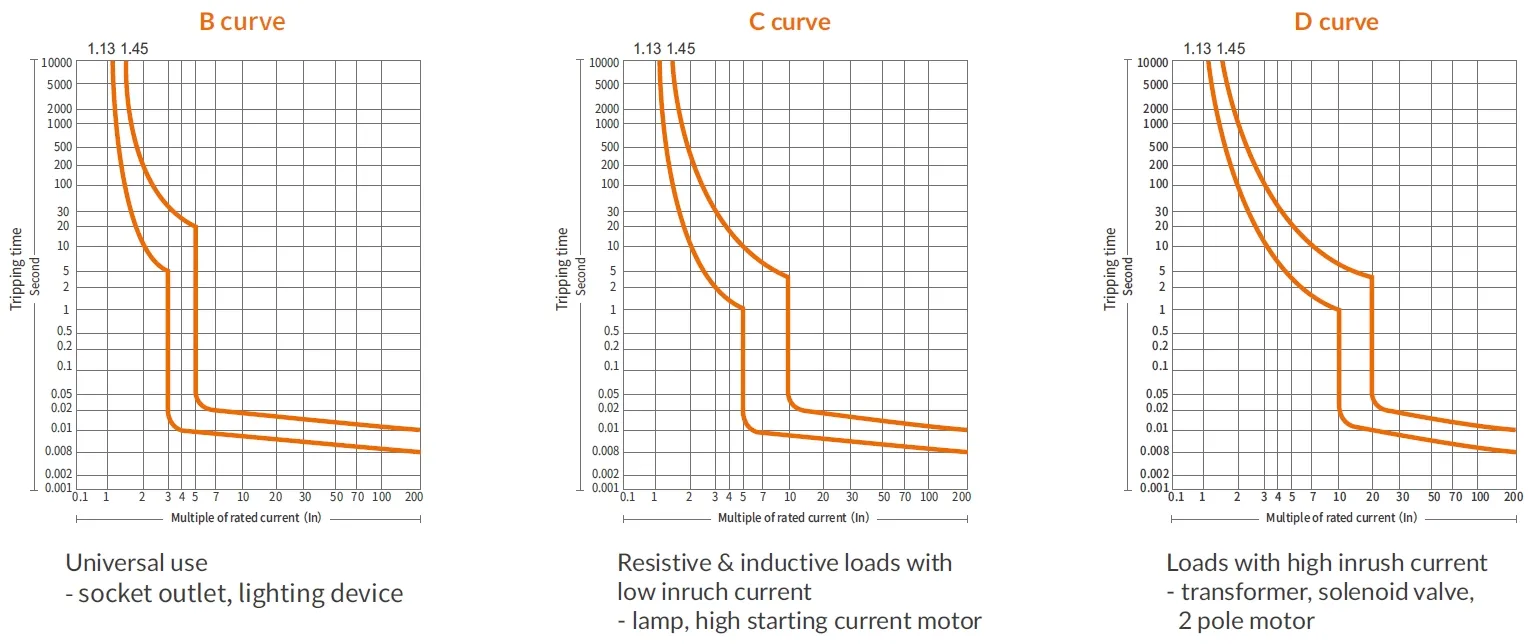

Curvas y Especificaciones de Disparo (IEC/en 60898-1)
Curva	Corriente nominal	Liberación térmica				Liberación magnética
		Sin viaje	Viaje	Tiempo sin viaje	Temp. Ambiente	Corriente de retención	Corriente de viaje	Tiempo de viaje	Temp. Ambiente
B	1-63A	1,13In	-	≤1h	30°C+5°C	3in	-	≥0,1s	Temp. Normal
B	1-63A	-	1,45In	<1h		-	5in	<0,1s
C	1-63A	1,13In	-	≤1h		5in	-	≥0,1s
C	1-63A	-	1,45In	<1h		-	10in	<0,1s
D	1-63A	1,13In	-	≤1h		10in	-	≥0,1s
D	1-63A	-	1,45In	<1h		-	20in	<0,1s

Características de Disparo (IEC/en 60947-2)
Corriente nominal	Característica de disparo	Estado inicial	Corriente de prueba (A)	Tiempo de viaje (t)	Resultado a obtener	Temperatura ambiente
≤63A	Reliquia térmica	Estado frío	1,05In	≥1h	Sin viaje	40°C
	Reliquia térmica	Estado caliente	1,30In	<1h	Viaje	40°C
	Liberación magnética	Estado frío	8in	≤0,2s	Sin viaje	Temp. normal
	Liberación magnética	Estado frío	12in	<0,2s	Viaje	Temp. normal

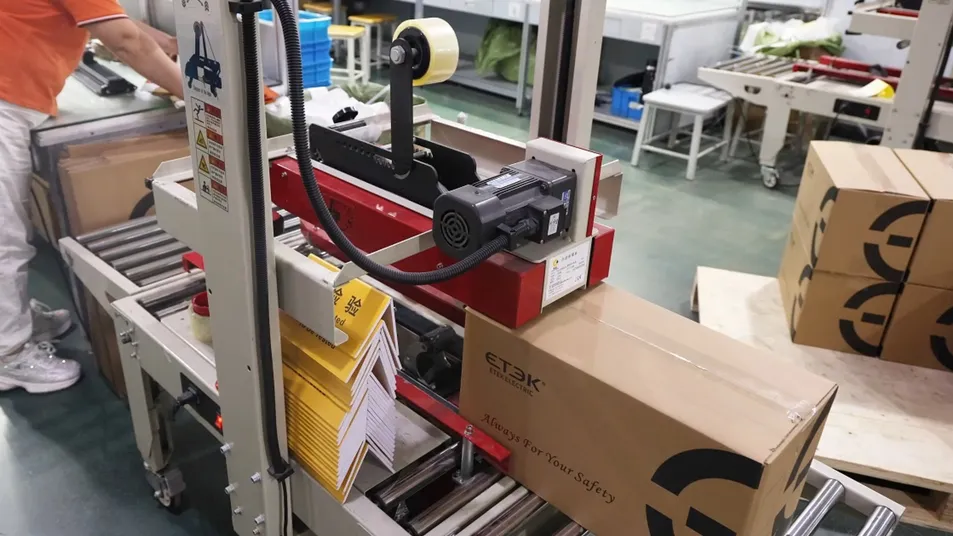

Embalaje y envío

Servicio posventa

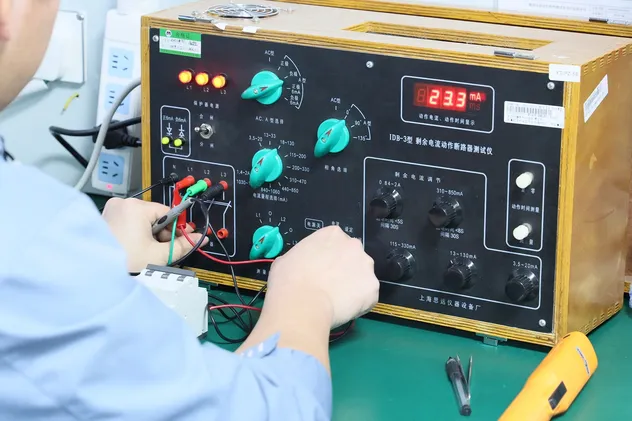

Garantías de calidad

Para el producto que ha adquirido, ofrecemos una garantía de sustitución de tres años para proteger sus derechos de posventa.

Asistencia en línea

En caso de problemas con el producto que se produzcan después de la compra, nuestro equipo de posventa responderá con prontitud y le proporcionará asistencia.

Equipo técnico de apoyo

Para problemas de productos relativamente complejos, también contamos con un equipo técnico profesional disponible para ofrecer asistencia y asesoramiento.

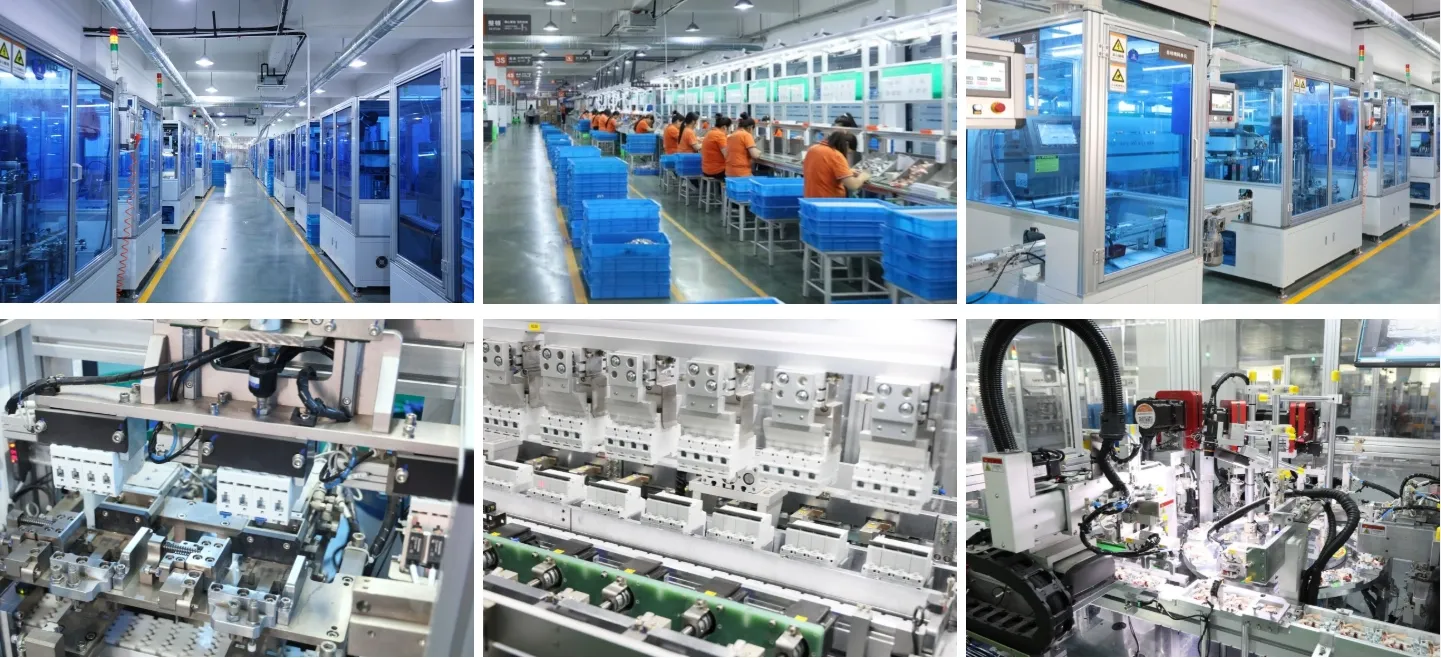

Fábrica y Producción

Nos especializamos en la fabricación de aparatos eléctricos de baja tensión. Actualmente, la planta de producción abarca una superficie de 10.000 metros cuadrados, con una producción anual que supera los 8 millones de polos de MCB. Aportamos más de 14 años de experiencia en el sector y hemos logrado la automatización en varias líneas de producción.

Nuestra fábrica cuenta con certificaciones ISO45001, ISO14001 y ISO9001, mientras que nuestros productos están certificados con CE, CB, TUV, UKCA, SEMKO, VDE, SAA, entre otros. Exportamos a más de 100 países y regiones, incluyendo Europa, Australia y América Latina.

Exposiciones

Preguntas frecuentes

❓ 1. ¿Es una fábrica?

Sí, no somos solo el fabricante, sino también la empresa de ventas directas afiliada a la fábrica.

❓ 2. ¿Puedo solicitar muestras gratuitas?

Le proporcionaremos un cierto número de muestras gratuitas de acuerdo con su demanda de compra real.

❓ 3. ¿Qué certificación tiene?

Nuestras certificaciones incluyen CE, CB, TUV, UKCA, SEMKO, VDE, SAA, etc.

❓ 4. Si hay algún problema de calidad, ¿cómo los solucionas?

Puede ponerse en contacto directamente con el representante de ventas asignado, quien se comunicará con usted para identificar problemas específicos de calidad y proporcionar soluciones.

❓ 5. ¿Cuánto tiempo dura la entrega?

Normalmente, el plazo de entrega oscila entre 15 y 30 días.

❓ 6. ¿Puede proporcionarnos el informe de pruebas?

Si es necesario, también podemos proporcionar informes de prueba para los productos adquiridos.
