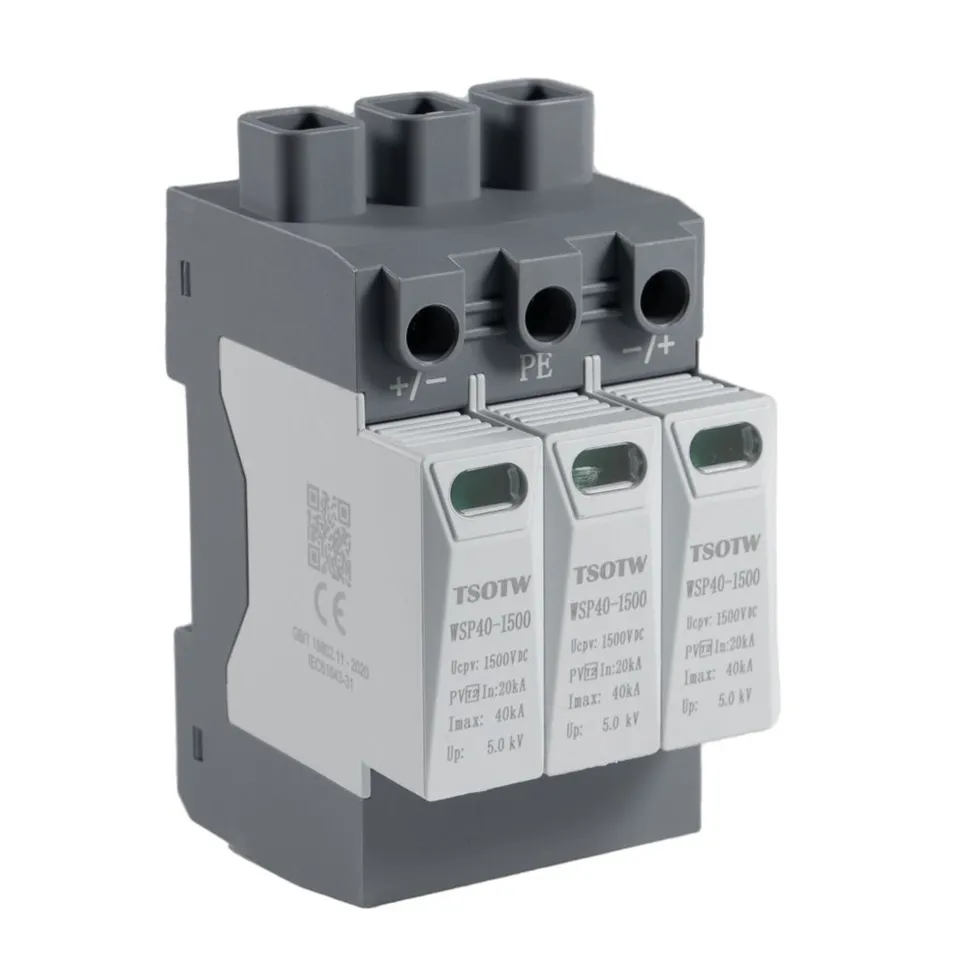

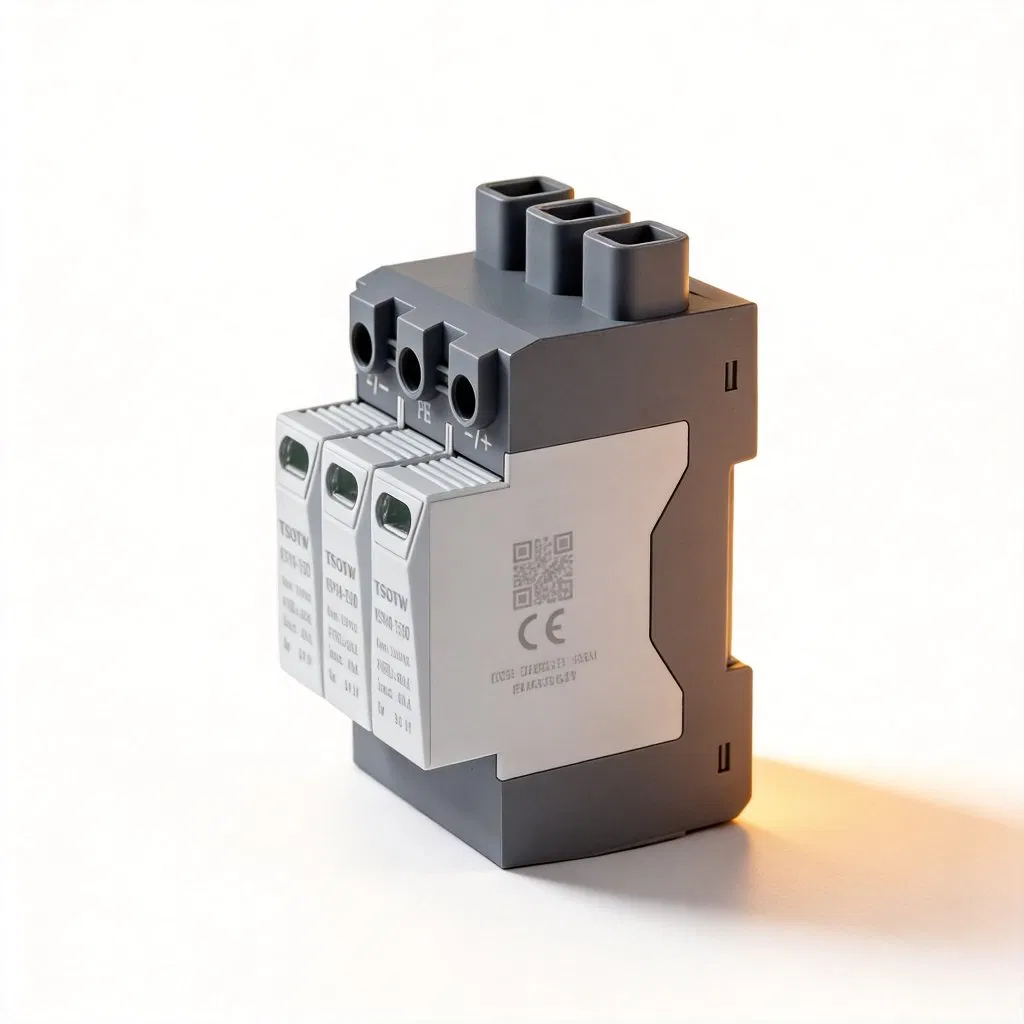

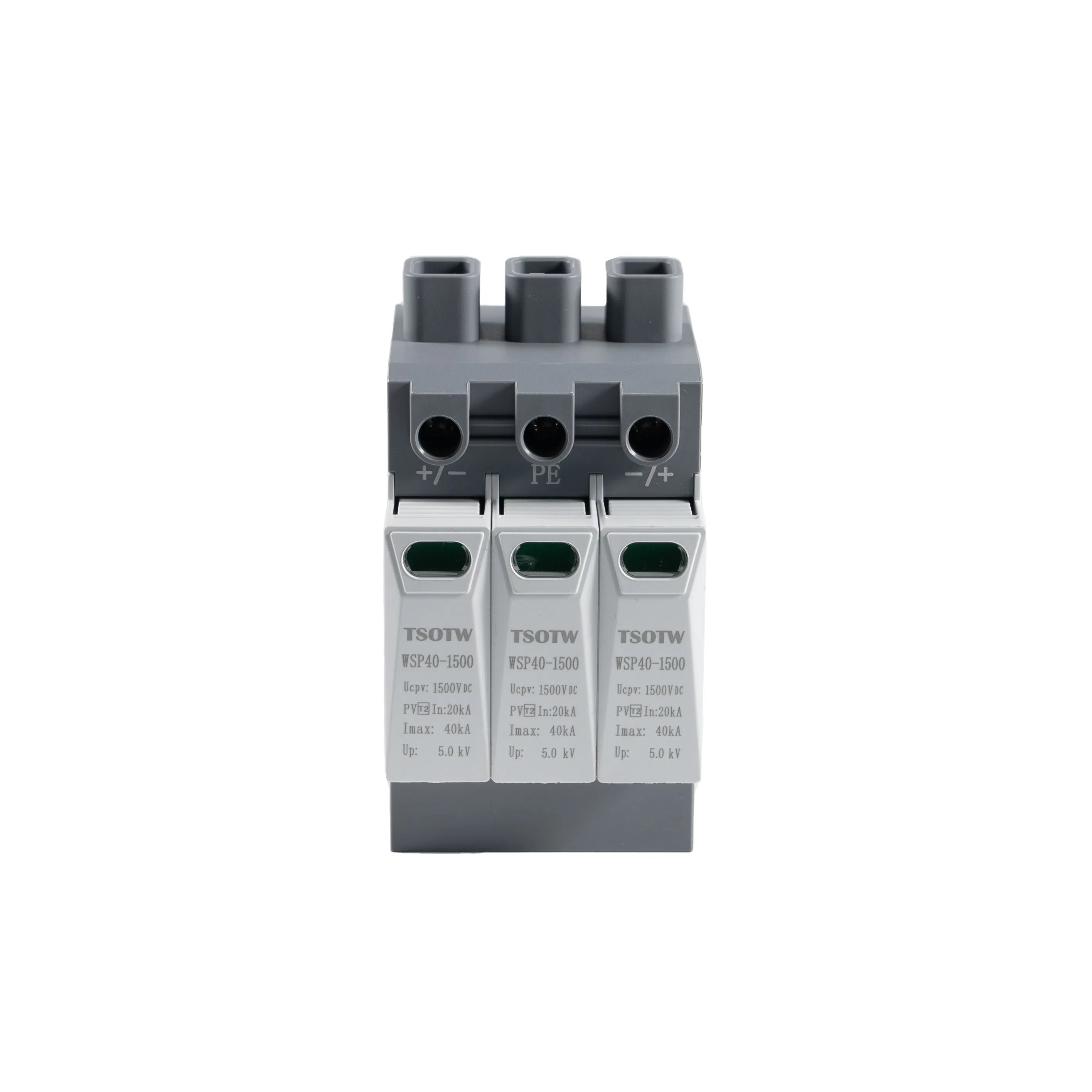

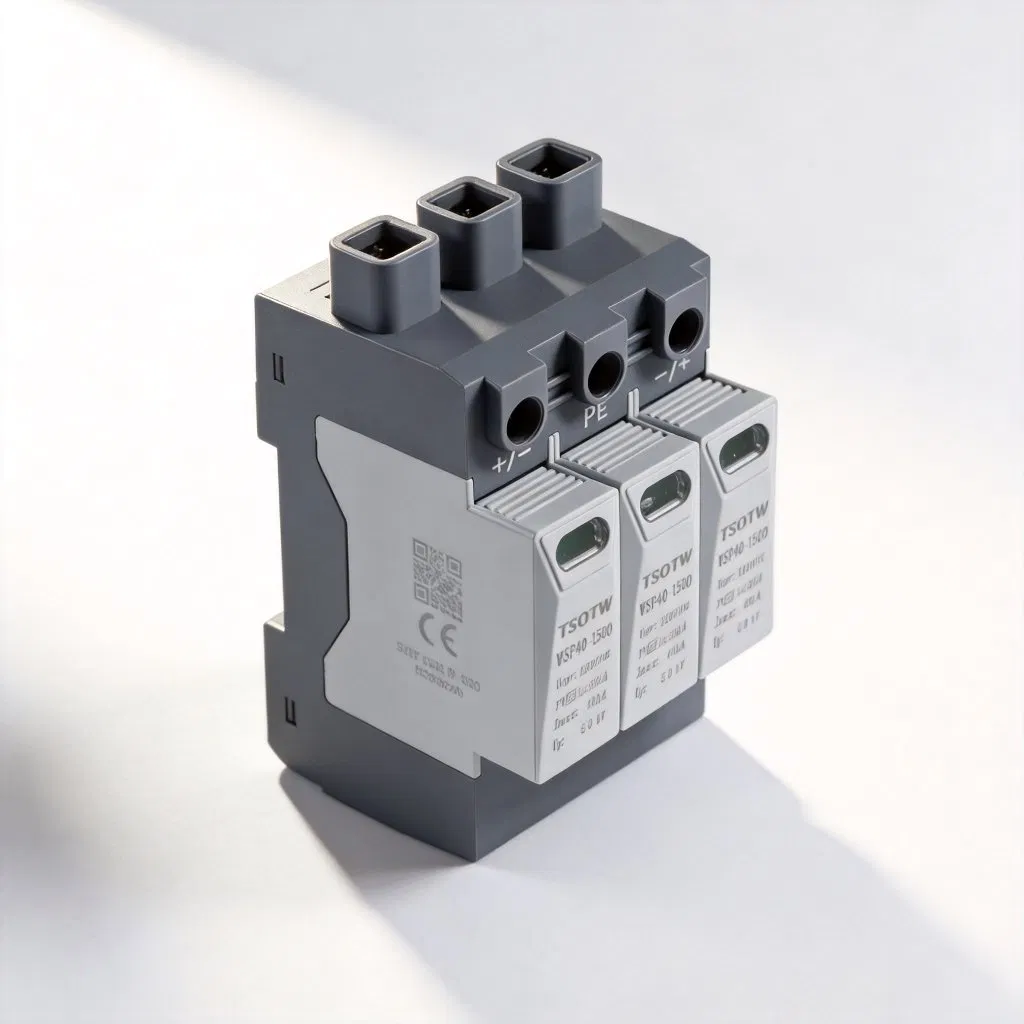

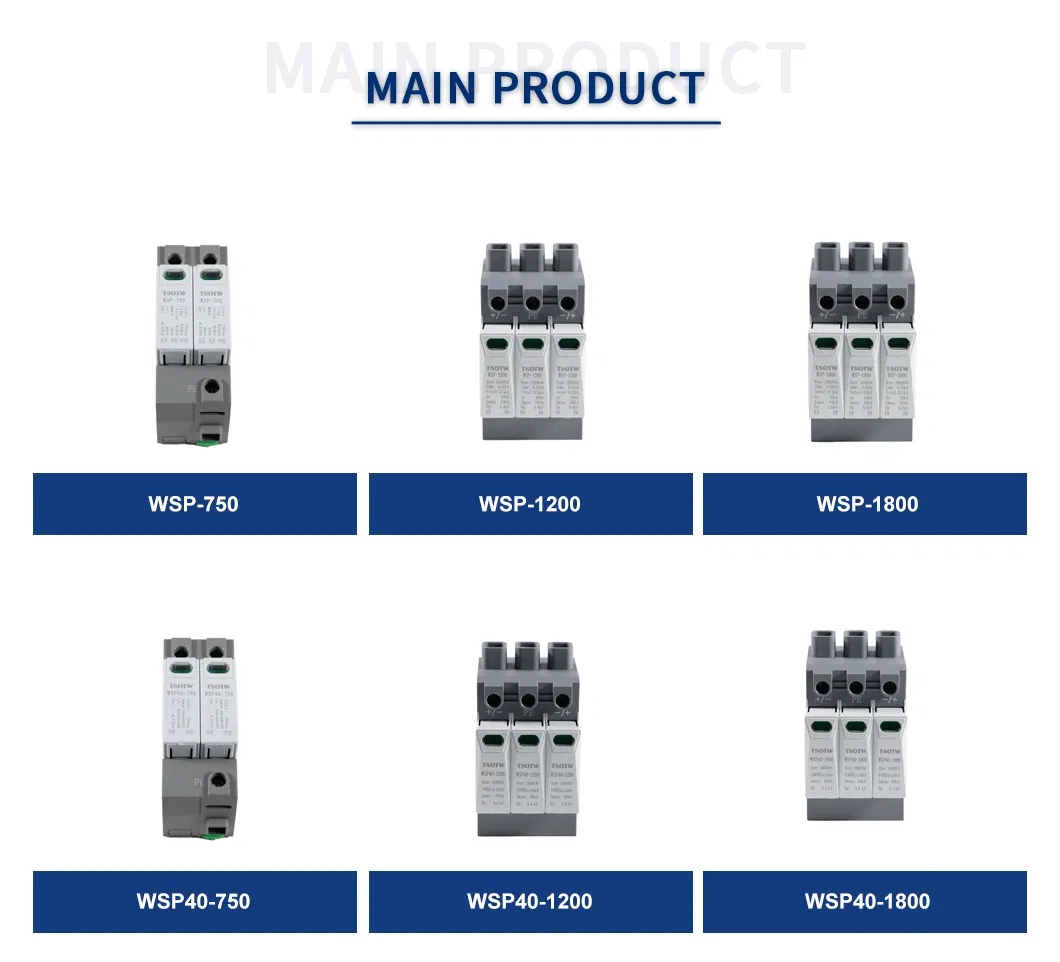

Dispositivo de protección contra sobretensiones para evitar sobretensiones en sistemas eléctricos de baja tensión o sistemas de energía solar (sistema de alimentación fotovoltaica). Estos dispositivos deben instalarse en paralelo en el sistema de distribución de baja tensión o en el sistema de alimentación de CC para ser protegidos, y proporcionar modos de protección comunes y diferentes. Se recomienda que su ubicación de instalación se encuentre en el extremo frontal del lado doméstico del sistema de distribución o en ambos extremos de la línea de alimentación de CC (lado del panel solar y lado del inversor/convertidor), y esté equipada con disyuntores o fusibles correspondientes.

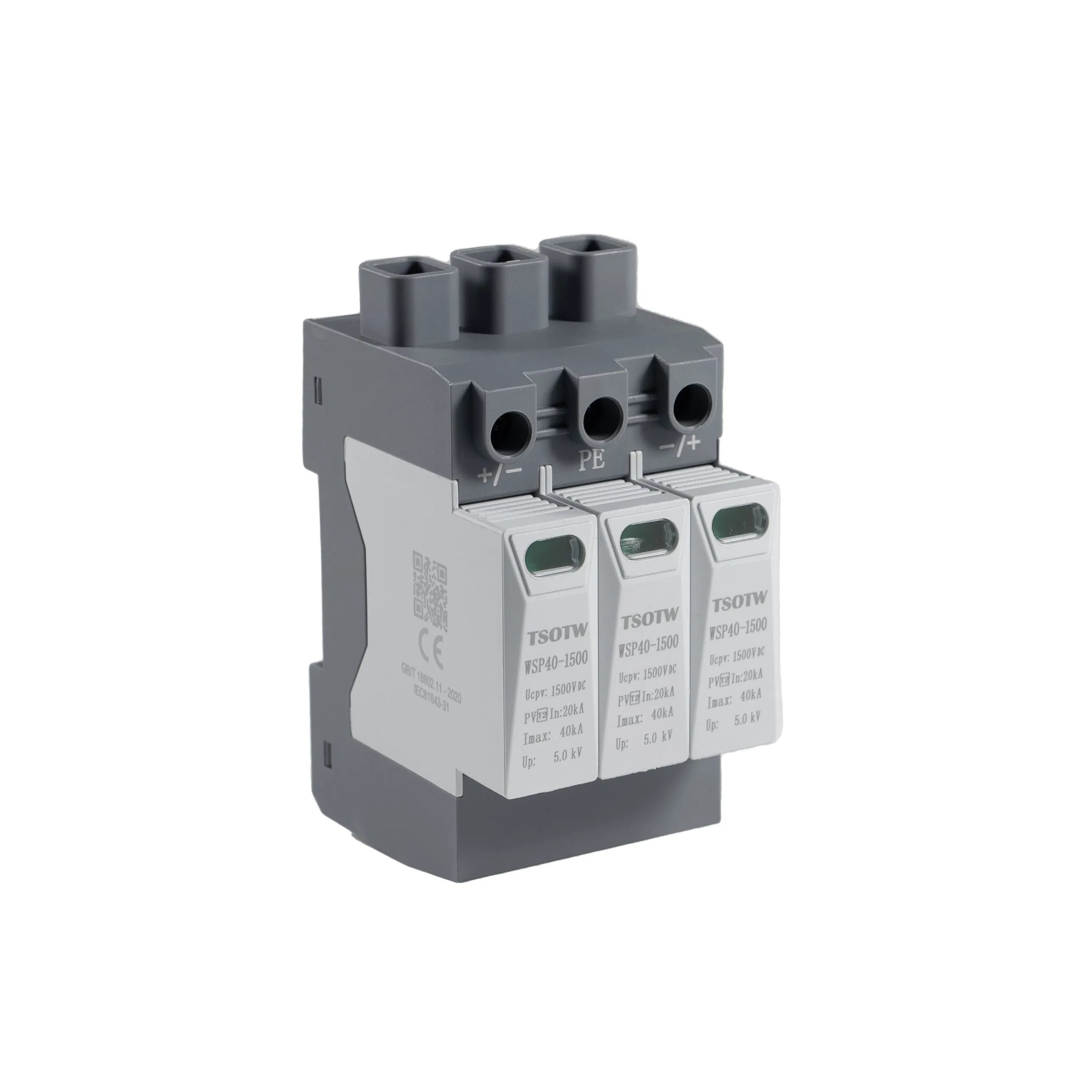

| Modelo | WSP40 | ||||||||
| Corriente de descarga nominal (Ka) | 20 | ||||||||
| Corriente de descarga máxima (Ka) | 40 | ||||||||
| Tensión de funcionamiento continua máxima para fotovoltaico(V) | 48 | 110-130 | 150 | 220 | 275-360 | 500-600 | 750 | 1000 | 1200 |
| Nivel de protección de tensión (kV) | 0,55 | 1,2 | 1,5 | 1,8 | 2 | 2,7 | 2,7 | 3,6 | 4 |
| Certificado | CE/ROHS | TUV/CE/ROHS | CE/ROHS | TUV/CE/ROHS | |||||
| Modo protegido | 2P/3P | ||||||||
| Corriente nominal de cortocircuito (A) | 1000 | ||||||||
| Tiempo de respuesta | 25ns | ||||||||
| Área transversal máxima del cable | 4AWG (25MM²) | ||||||||
| Clase de protección de carcasa | IP 20 | ||||||||
| Material de enlatado | Plásticos termoplásticos: Grado pirorretardante UL94-V0 | ||||||||

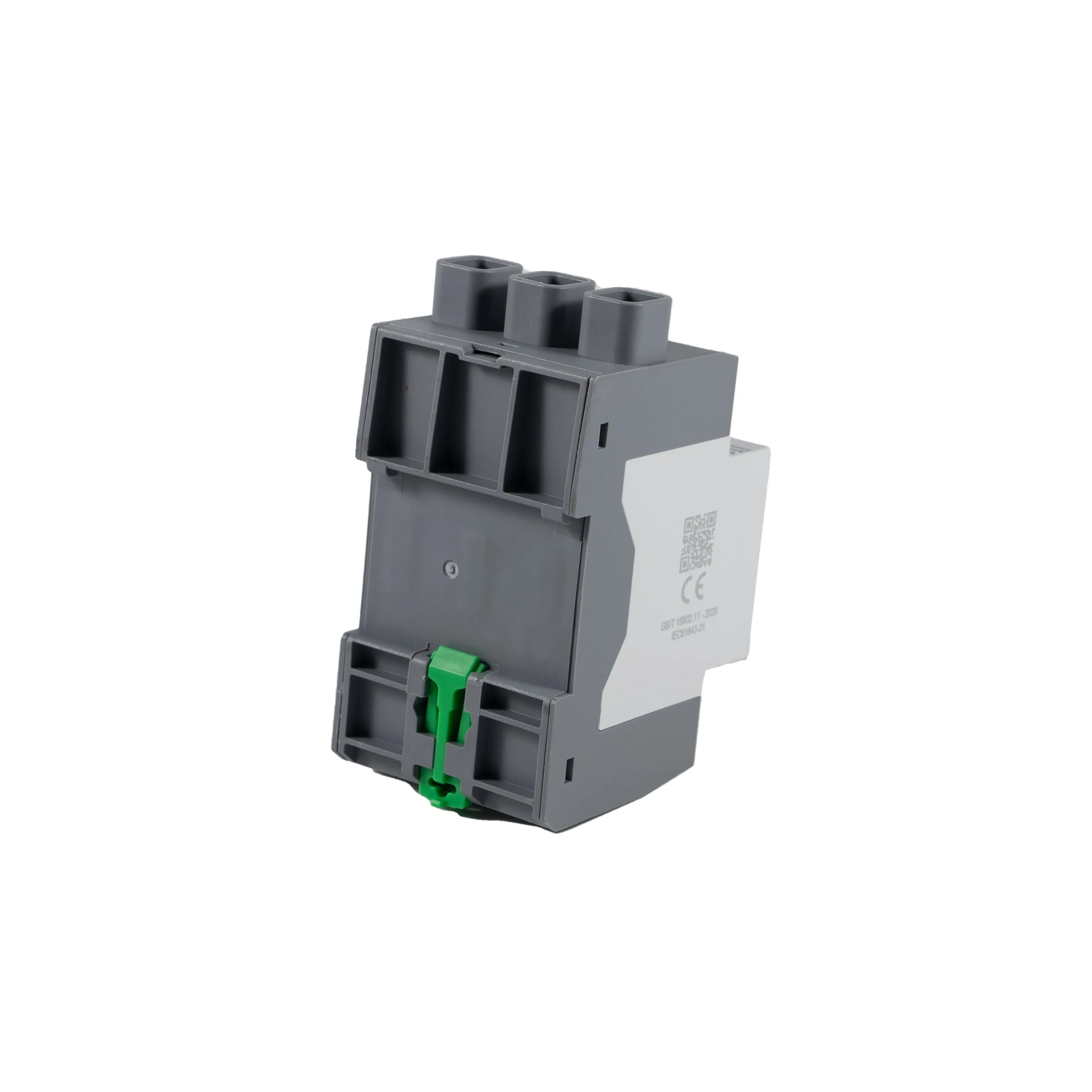

| Forma de instalar | Carril guía DIN de 35 mm | ||||||||
| Método de alarma | Ventana de indicadores + señalización remota (opcional) | ||||||||
| Indicador de estado | Verde (OK) / Rojo (fallo) | ||||||||
| Temperatura de funcionamiento | -40℃ a +85℃ | ||||||||
| Elevación | -500 a 5000m | ||||||||
| Estándar de prueba | IEC/ en 61643-31 (Tipo 2 /clase 2/T2/clase C ) | ||||||||
