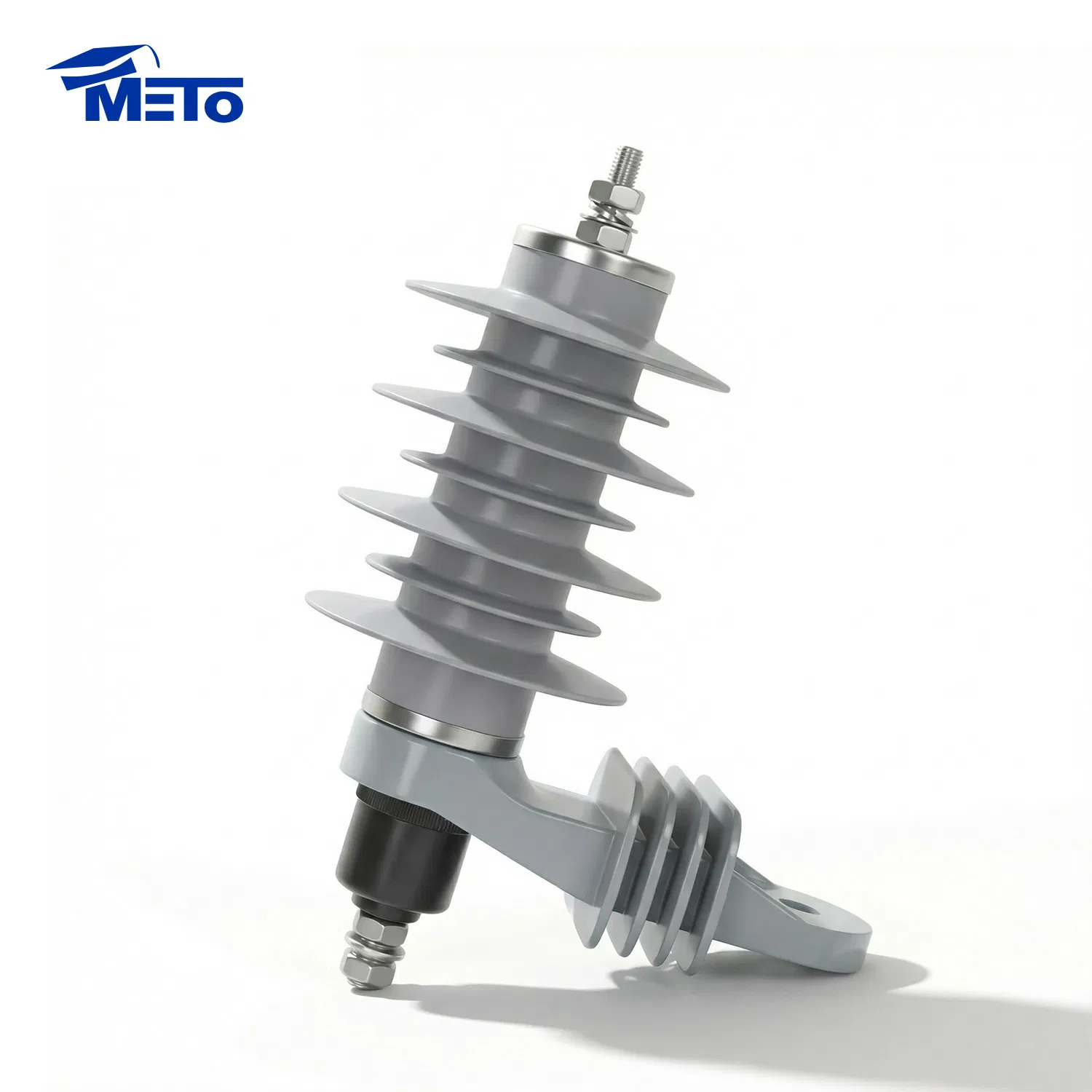

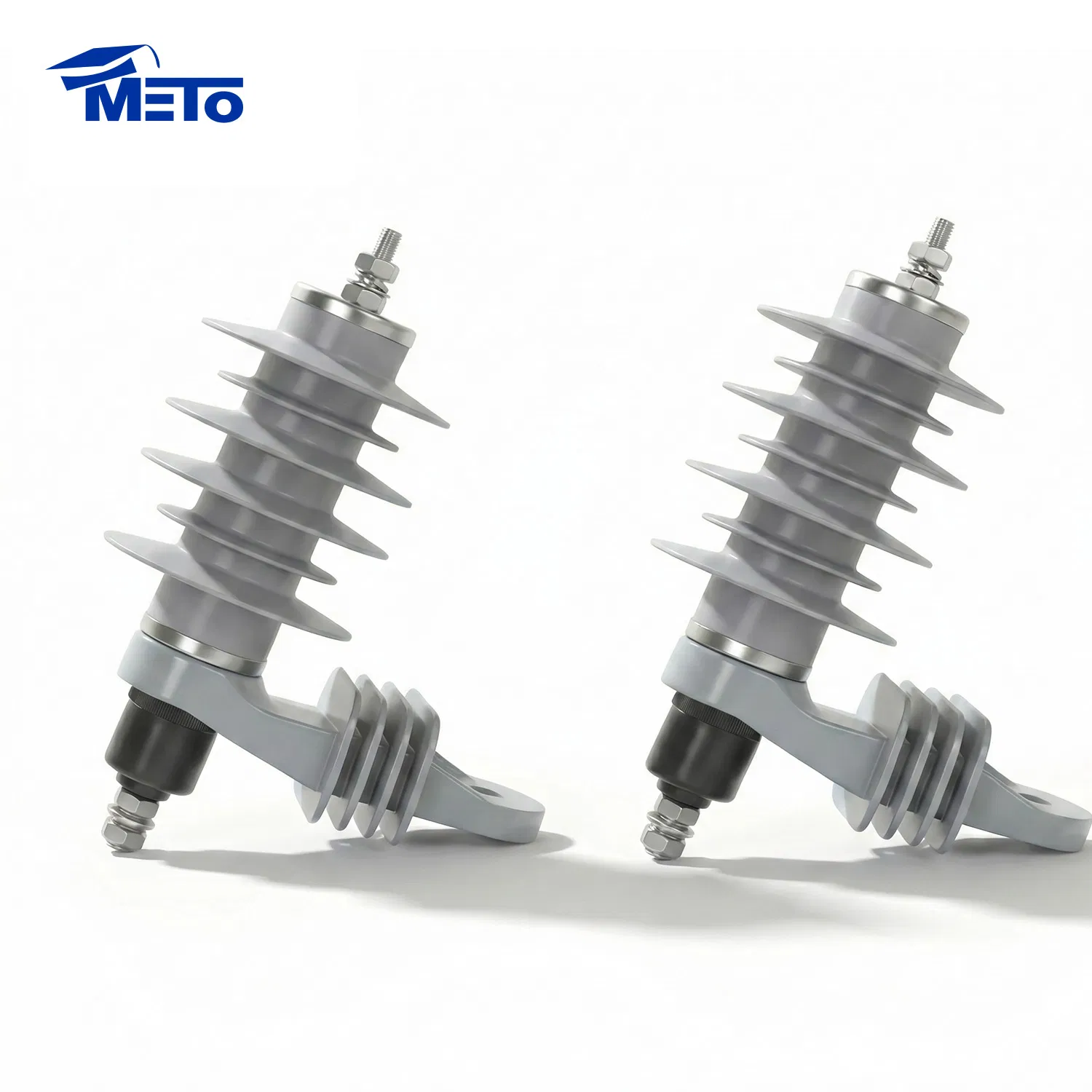

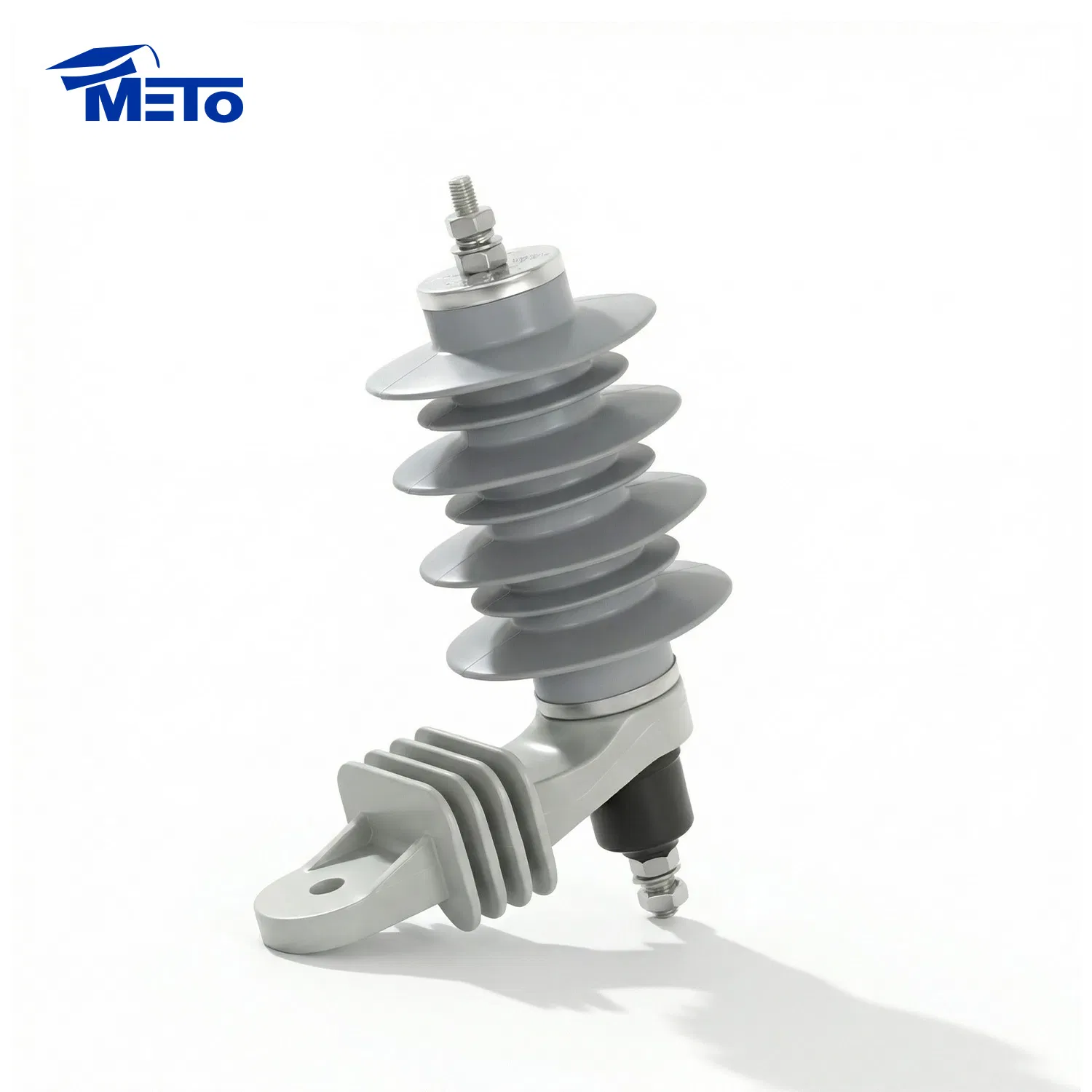

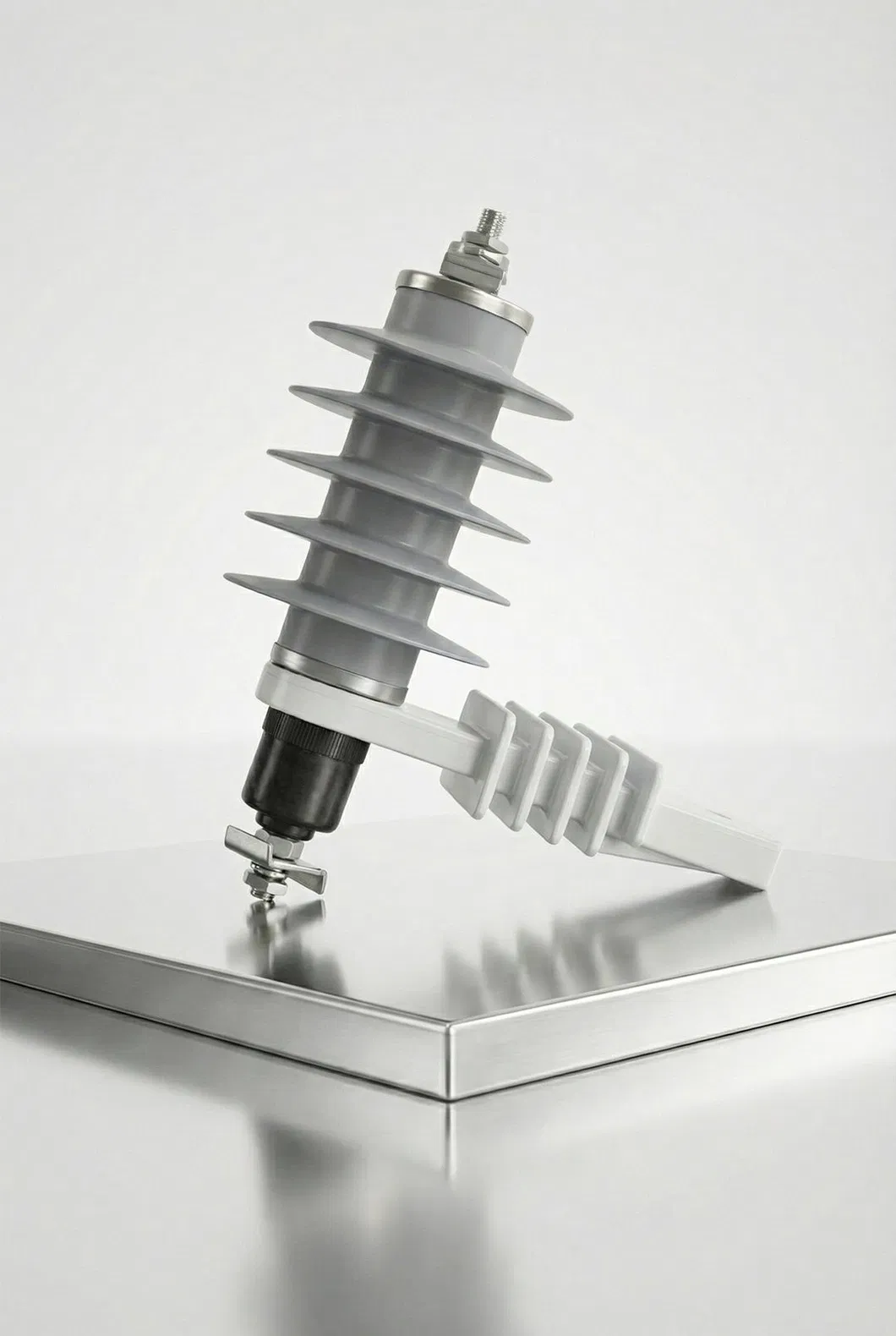

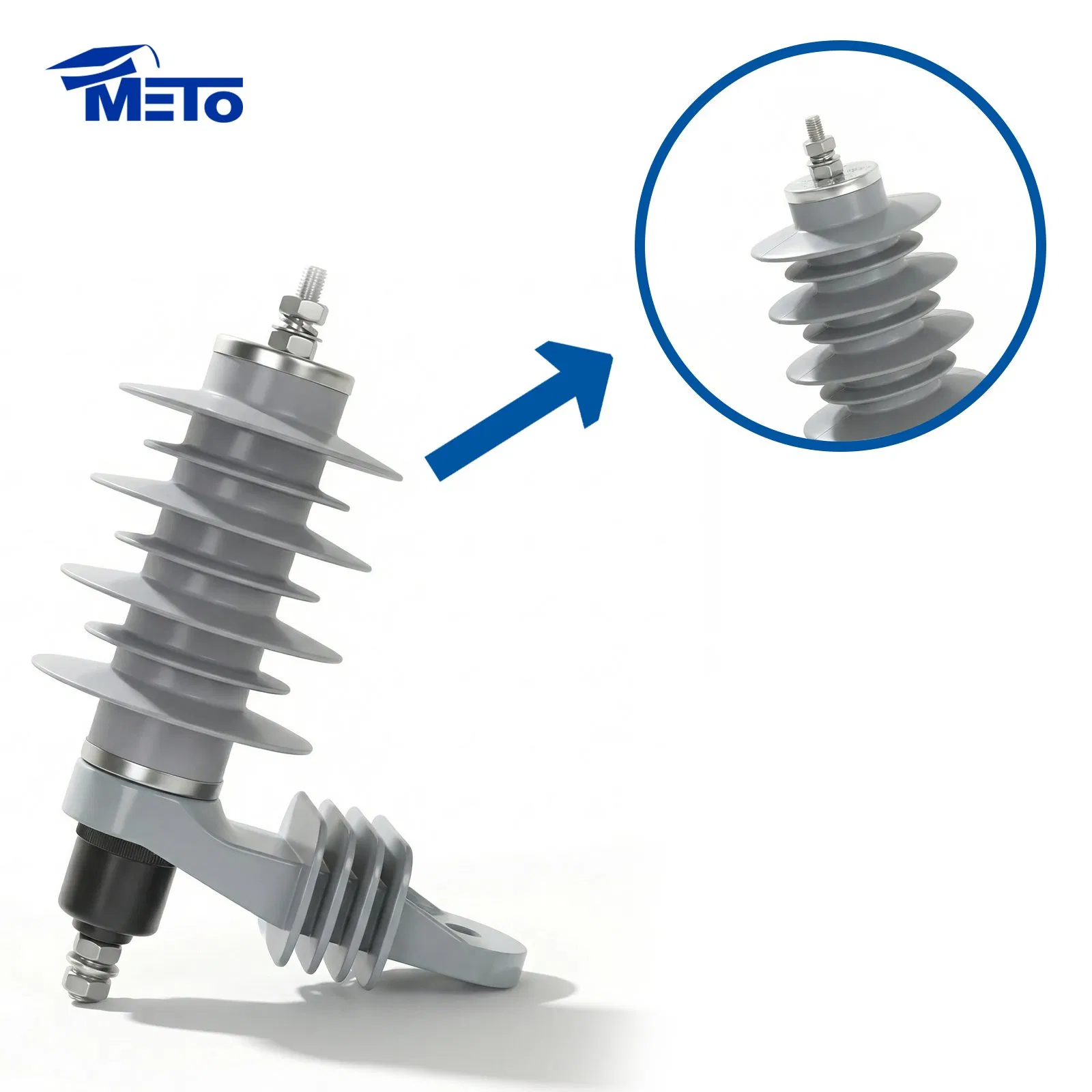

Un pararrayos (también conocido como un pararrayos) es un dispositivo de protección crítico diseñado para proteger los sistemas eléctricos y el equipo de sobretensiones transitorias causadas por descargas de rayos, operaciones de conmutación o fallos de funcionamiento del sistema. Al desviar las corrientes de bombeo de forma segura al suelo y limitar los niveles de tensión residual, evita la ruptura del aislamiento, daños en el equipo y costosos tiempos de inactividad en redes eléctricas, instalaciones industriales, edificios comerciales y redes de comunicación.

El dispositivo de detención funciona sobre un mecanismo de conducción no lineal, principalmente utilizando varistores de óxido metálico (MOV) como componente central. Bajo tensiones de funcionamiento normales:

• El MOV mantiene una resistencia extremadamente alta, aislando el dispositivo de detención del circuito y asegurando un flujo de alimentación sin obstrucciones.
• Cuando un exceso de tensión peligroso supera el umbral de ruptura del dispositivo (por ejemplo, sobretensiones inducidas por rayos de hasta 325 kVp), la resistencia del MOV disminuye bruscamente, creando una ruta de baja impedancia.
• Las corrientes de bombeo (normalmente 5-20 kA con forma de onda de 8/20 µs) se desvían rápidamente a la tierra, mientras que la tensión residual se fija a niveles seguros compatibles con las capacidades de aislamiento del equipo protegido.
• Después de la sobretensión, el MOV vuelve instantáneamente a su estado de alta resistencia, restaurando el funcionamiento normal del sistema sin intervención manual.

• Protectores contra transitorios de óxido metálico (MOV): Diseño sin espacios (IEC 60099-4) para sistemas de CA - compactos, sin mantenimiento, respuesta rápida.
• Arrestadores Gapped: Series internas/externas (IEC 60099-8) para entornos hostiles.
• DC Surge Arresters: Especializado en sistemas de alimentación de CC (IEC 60099-6).
• Arresters modulares: Diseños de conexión para sistemas LSA (por ejemplo, 1-10 pares) con bloques de desconexión integrados.

• Redes de alimentación: Proteger transformadores, subestaciones, líneas aéreas y redes de distribución.
• Instalaciones industriales: Maquinaria de precisión de blindaje, sistemas de control y equipos de HVAC.
• Edificios comerciales/residenciales: Proteger los electrodomésticos, dispositivos de comunicación y paneles eléctricos.
• Redes de comunicación: Protección del sistema LSA para cables de datos y equipos terminales.

• Certificaciones: Cumple con las normas IEC 60099 series (60099-1, 60099-4, 60099-5), ANSI y GB/T 2900.12.
• Ventajas clave: Funcionamiento sin mantenimiento (no se requiere ajuste de la separación).
• Amplia compatibilidad de tensión y tamaño compacto.
• Absorción de energía de bombeo superior y tiempo de respuesta rápido.

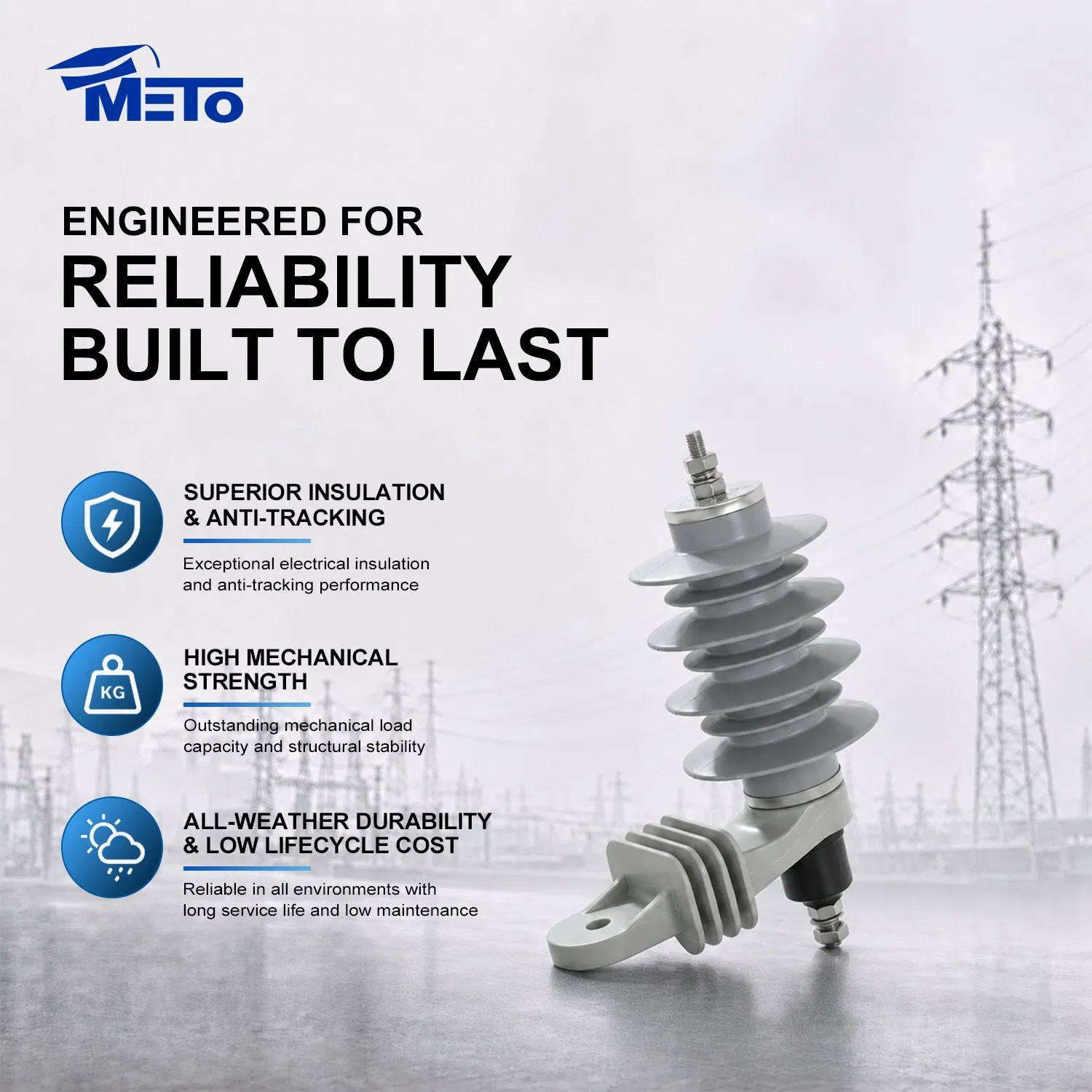

• Ambientalmente robusto (resistente al polvo, la lluvia y las temperaturas extremas).

Características Técnicas del Componente Principal:

La resistencia del componente principal está hecha de óxido de zinc y otros óxidos de metal. Comparado con los pararrayos tradicionales de carburo de silicio, mejora enormemente las características de amperio-voltio de la resistencia y aumenta su capacidad de transporte de corriente, trayendo así cambios fundamentales a las características del pararrayos.

Con un voltaje de funcionamiento normal, el pararrayos que pasa por la corriente solo está clasificado como clase A. Cuando se somete a un sobrevoltaje, las características V-A no lineales del pararrayos entrarán en vigor, y la corriente que pasa a través del pararrayos aumentará instantáneamente a varios miles de amperios. El pararrayos está en estado de paso, liberando energía de sobretensión y limitando de manera efectiva el daño de sobretensión al equipo de transmisión.

Equipo de protección idóneo para evitar el funcionamiento de alta tensión y sobretensión de equipos eléctricos en sistemas de alimentación de CA.
