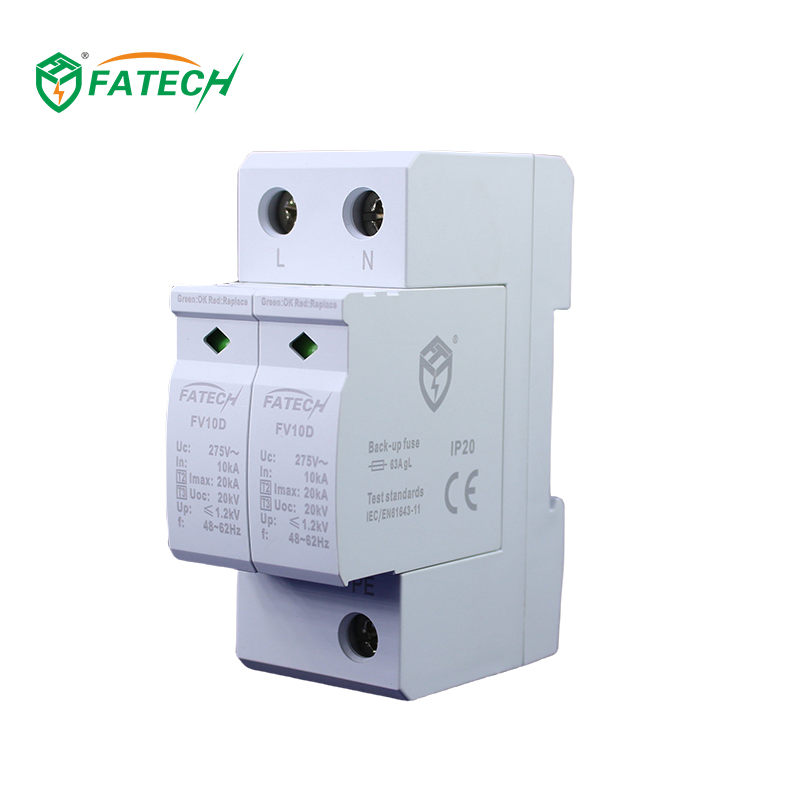

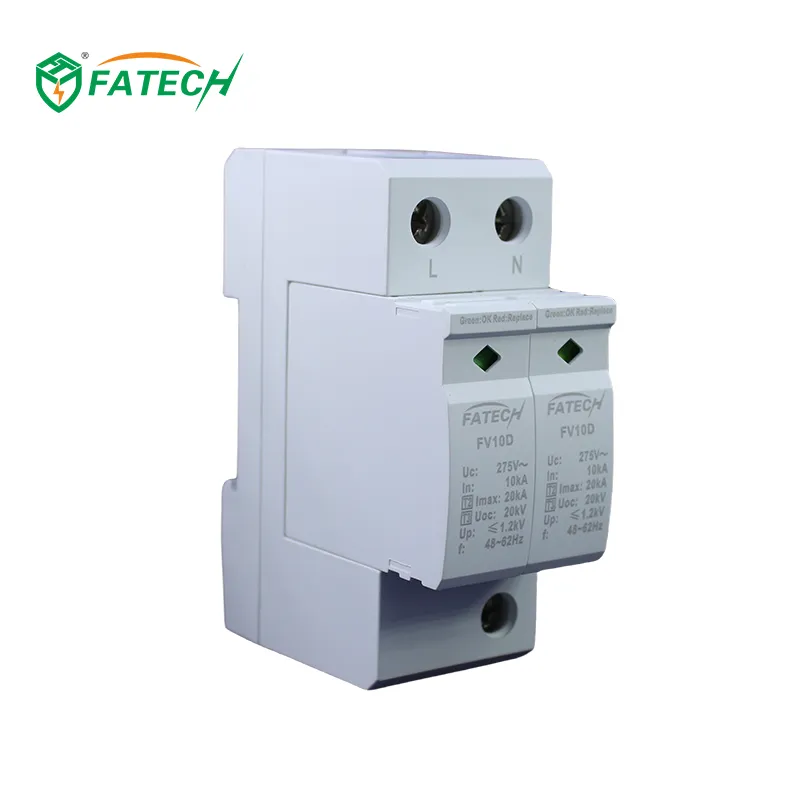

| Modelo. No | FV10D/2-275S |
| Protección SPD conforme a IEC 61643-11 / EN 61643-11 | Escriba 2+3 |
| El tipo de instalación SPD cumple con IEC 61643-11 / EN 61643-11 | Clase II+III |
| Nivel de protección conforme a DIN VDE0675-6 | C+D |
| Tipo de red | TT, TN |
| Modo de protección | L-PE, N-PE |
| Tensión nominal Un | 220 V ac / 50(60)Hz |
| Tensión de funcionamiento continua máxima UC | 275 V ac / 50(60)Hz |
| Corriente de funcionamiento continua IC | <20 µA |
| Corriente residual IPE | ≤20 µA dc / ≤500 µA ca |
| Consumo de energía en espera PC | ≤25 MVA |
| Corriente de descarga máxima (8/20μs) Imax | 20 kA |
| Corriente de descarga nominal (8/20μs) In | 10 kA |
| Nivel de protección de tensión Up | ≤1,2 kV |
| Voltaje de circuito abierto UOC | 20 kV |
| Resistencia al aislamiento Risol | >1000 MΩ |
| Tiempo de respuesta ta | ≤25 ns |
| Contacto de control remoto | SÍ |
| Indicador de desconexión | Indicador mecánico (Verde: Correcto, rojo: Sustituir) |
| Área mínima del cable de conexión | 4 mm² |
| Área máxima del cable de conexión | 25 mm² |
| Ubicación de la instalación | Interior |
| Tipo de montaje | 35mm carril DIN conforme a EN 60715 |
| Color | Gris |
| Grado de protección | IP20 |
| Material de la carcasa | UL94V-0 |
| Temperatura ambiente | -40°C ~ +80°C |
| Altitud | ≤2000 m (por encima del nivel medio del mar) |
| Humedad permitida | 30% ~ 90% |

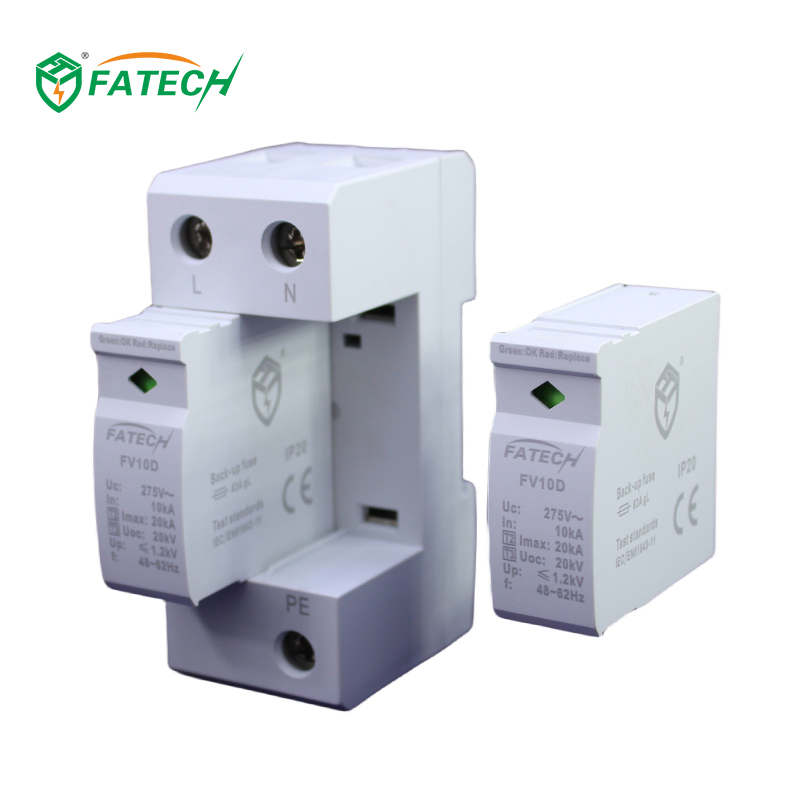

Es un protector diseñado para salvaguardar equipos electrónicos sensibles en sistemas de distribución de energía de baja tensión. Combina la robustez de la Clase II (capacidad para manejar descargas indirectas de rayos) con la finura de protección de la Clase III para equipos terminales.

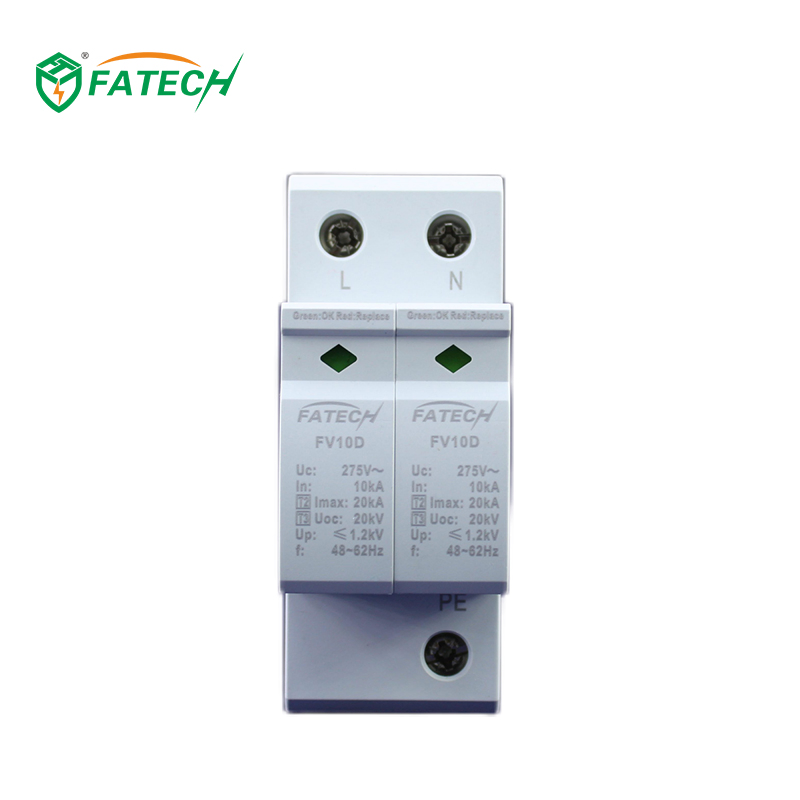

El dispositivo incorpora una ventana de inspección visual de control dinámico térmico. El estado verde indica que el funcionamiento es correcto y que el varistor está activo; si el indicador cambia a color rojo, significa que el protector ha cumplido su ciclo de vida y debe ser sustituido.
El contacto de señalización remota permite conectar el dispositivo a un sistema de control centralizado o alarma, notificando al usuario de forma remota en caso de que el SPD se haya desconectado y requiera mantenimiento.
Este protector de sobretensión cuenta con un tiempo de respuesta extremadamente rápido de ≤25 nanosegundos (ns), lo que garantiza una protección instantánea y eficaz para los componentes del sistema.

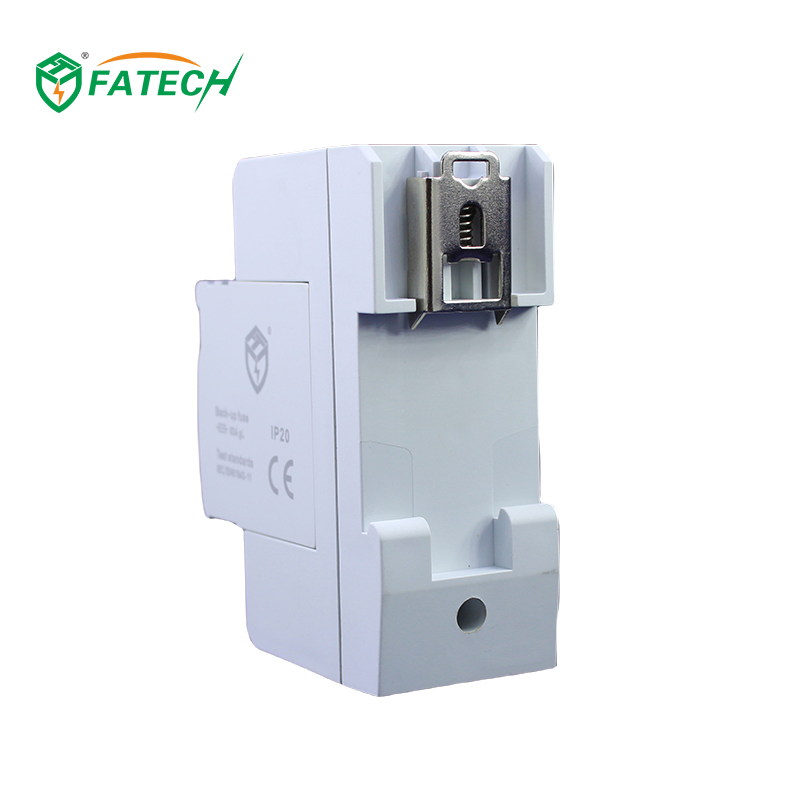

El protector está diseñado para instalación en interiores y se monta de forma rápida y sencilla en un carril DIN estándar de 35 mm que cumpla con la norma EN 60715.
Este dispositivo es compatible con un rango flexible de cableado, admitiendo un área mínima de conexión de 4 mm² hasta un máximo de 25 mm².
