Información Básica
Instalación
Alto Voltaje de Exterior
Modo de puesta a tierra
Puesta a tierra
Modo de Movimiento
Horizontal Tipo de Rotary
Número de polos
Tres Polo
Toma de tierra
Planta Individual
Carrera
Gire el Horizontal
Estructura de funcionamiento
Manual
Certificación
ISO, ISO9001, iec ieee
Paquete de Transporte
caja de madera
Capacidad de Producción
7000
Descripción de Producto
ESPECIFICACIONES TÉCNICAS CUCHILLA UNIPOLAR
Solo poste Switch Isolator, 22kV, 800/630A
1.0 General
El solo aislador del interruptor de poste se utiliza para aislar alimentadores y líneas.
2.0 Mantener las condiciones
- a. Ambient Temperatura: 5°C - 50°C
- b. Relative Humedad: el 95% en 45°C (Tropicalised)
- c. Environmental condición: Clima tropical con la atmósfera contaminada
3.0 Parámetros de sistema
El interruptor será utilizado en una red que tiene las características siguientes:
- a. Voltaje del A. Nominal: 22 kilovoltios
- b. Voltaje del B. Maximum: 24 kilovoltios
- c. Earthing Arrangement: Conectado a tierra con eficacia
- d. Frequency: 50 hertzios
4.0 Estándares
El item se ajusta a IEC 60129 o IEC62271-102 Ed.1.0 (2001) - los desenganches de la corriente alterna y los interruptores de la conexión a tierra o cualquier otro estándar internacional equivalente. Serás responsable de probar equivalencia de tu estándar con uno de estos 2 estándares mencionados anteriormente.
5.0 Requisitos técnicos
- a. Voltaje del A. Rated: 24kV
- b. Corriente continua del B. Rated: 630A
- c. Impulse Voltage Level (BIL): 150kV
- d. Corriente del withstand del breve periodo de tiempo de la D. Rated: sec 25kA/1
- e. Corriente del withstand del pico del E. Rated: 62kA
- f. Creepage Distance: 600m m

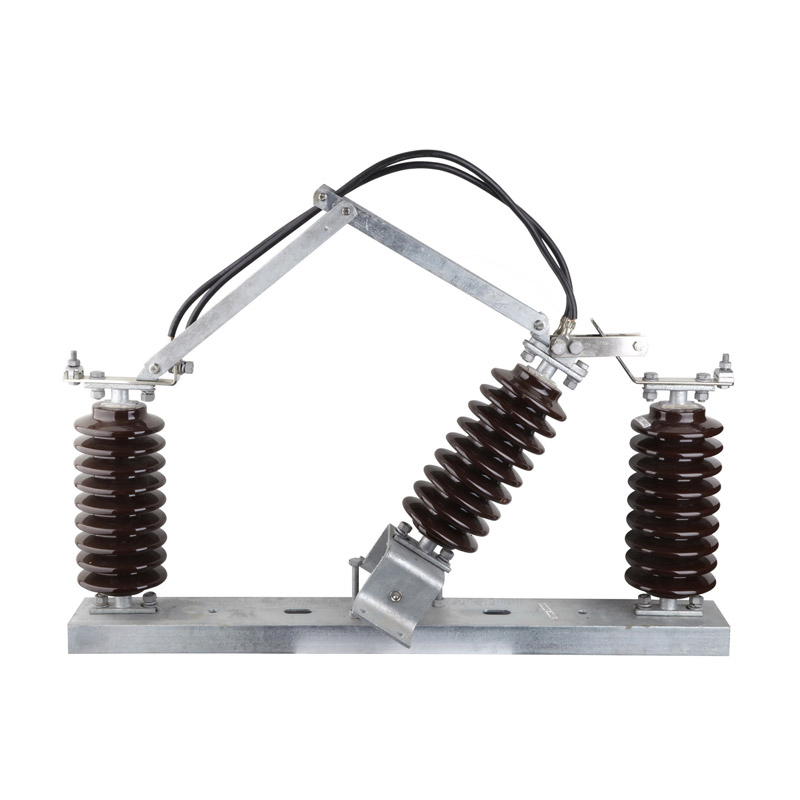

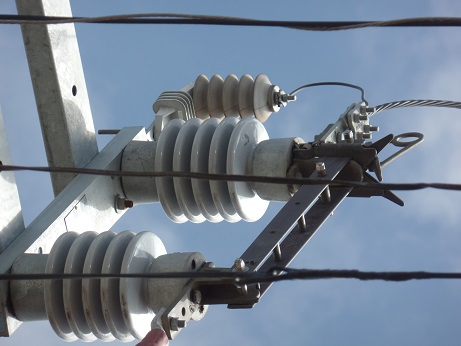

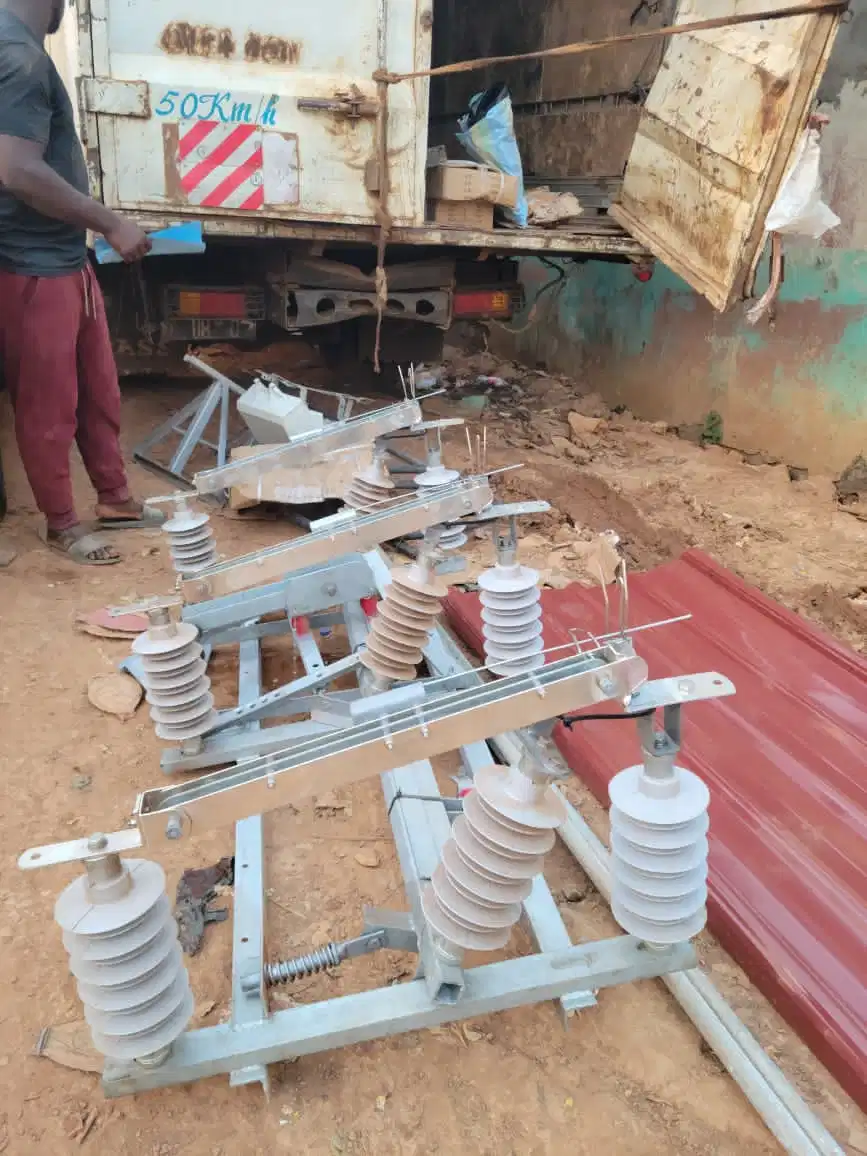

6.0 Características básicas
El interruptor de aislamiento tiene las características siguientes:
- Solo tipo del poste conveniente para el uso al aire libre.
- Construcción doble del aislador.

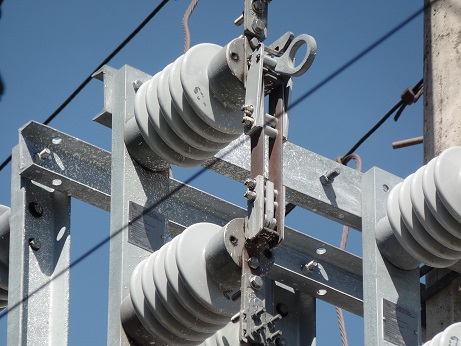

- Cabido con el dispositivo de enganche apropiado para prevenir la apertura accidental debido a los incidentes, a la línea vibración, al viento o a otras influencias ambientales.
- Funcionado por el palillo aislado portable del gancho.

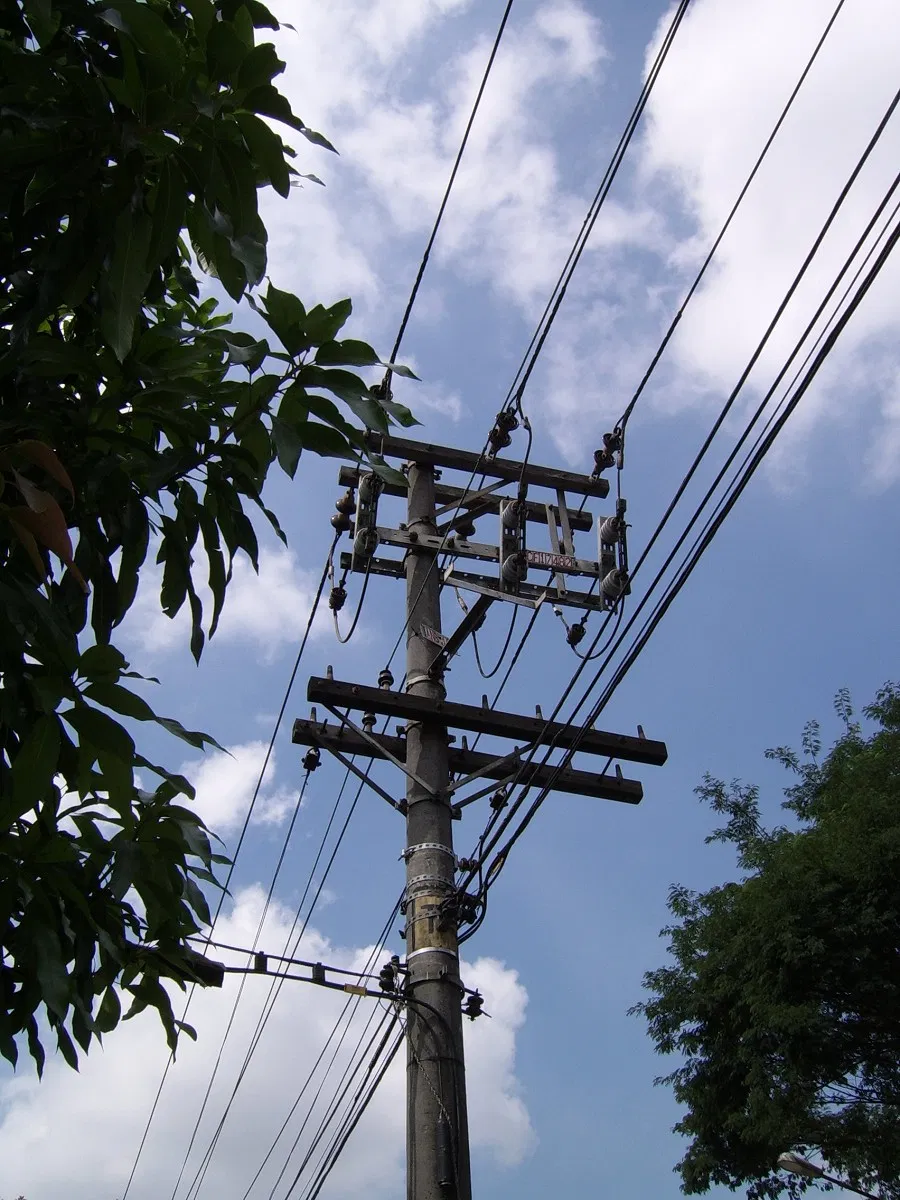

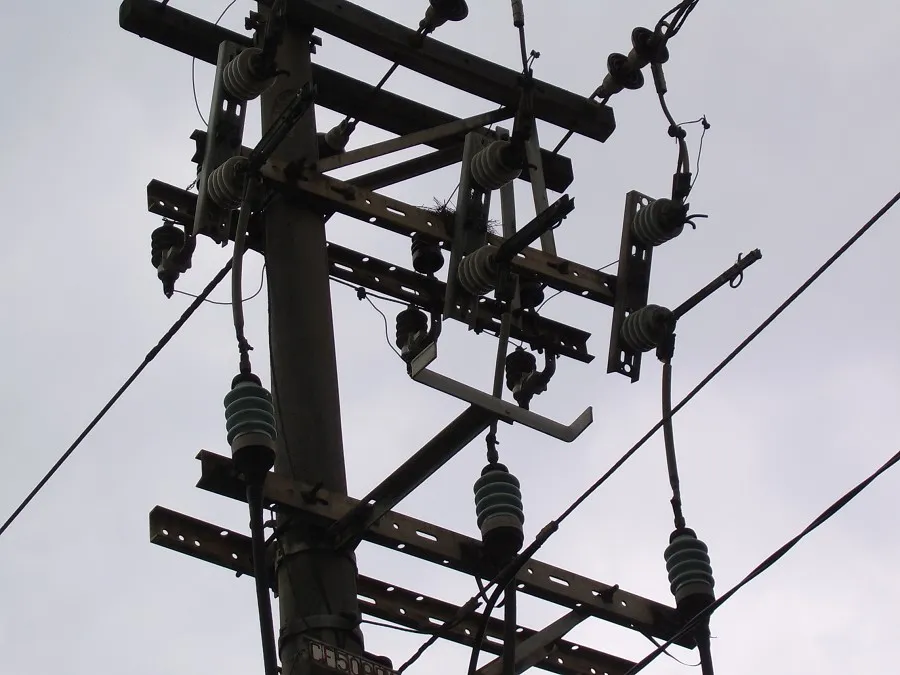

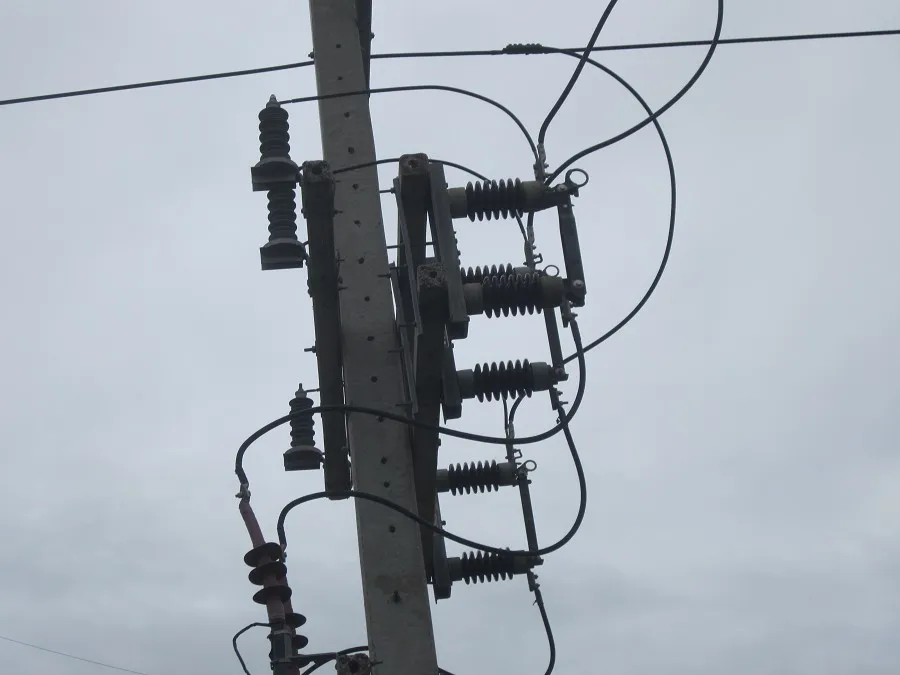

- Conveniente para el montaje colgante o vertical.
- Cabido con las palmas de Tin plated convenientes para terminales de la compresión de Copper y de Aluminium.
- Las palmas son convenientes acomodar el conductor AAAC 150mm2 a BSEN50183: 2000 o el cable acorazado XLPE aisló 300mm2 Copper o 240mm2 Aluminium a IEC 502.
- El conductor/el cable entrantes y salientes está conectado en piezas fijas y no en piezas oscilantes.
Información que se suministrará con la oferta
- a) Type Test Reports conforme a el IEC relevante Standards.
- b) Literatura de Catalogues, de Technical y gráficos dimensionales del item ofrecido.
- c) Lista de Detailed de componentes.
- d) Duly llenó Schedule de los detalles garantizados (Annexure A).
- e) 9001:2000 Certificate de la ISO incluyendo los requisitos según lo definido por la cláusula 7 del 9001:2000 Standard de la ISO.
- f) Una lista de las pedidos del surtidor por los cinco años pasados.
Detalles Garantizados
Solo aislador del interruptor de poste, 22kV, 800/630A
POV2568
| No. serial |
Descripción |
Unidad |
Valor Garantizado |
| 1. |
Nombre/código de Reference del fabricante |
- |
Especificado según requerimiento |
| 2. |
Gráfico No. |
- |
IS-24 |
| 3. |
País de origen |
- |
China |
| 4. |
Especificaciones estándar a las cuales el interruptor se ajusta |
- |
IEC62271-102 |
| 5. |
Voltaje clasificado |
kilovoltio |
24 |
| 6. |
Frecuencia clasificada |
Hertzio |
50 |
| 7. |
Corriente continua clasificada |
A |
630 |
| 8. |
Corriente clasificada del breve periodo de tiempo duración |
ka sec |
sec 25kA/1 |
| 9. |
Withstand del voltaje de impulso 1.2/50µ S |
kilovoltio |
150 |
| 10. |
Distancia de contorneamiento total |
milímetro |
600 |
Preguntas Frecuentes (FAQ)
¿Para qué se utiliza el aislador de interruptor monopolar de 22kV?
Este interruptor aislador monopolar se utiliza principalmente en sistemas de distribución de energía eléctrica para aislar físicamente alimentadores y líneas en redes de alta tensión a la intemperie durante tareas de mantenimiento o reparación de manera segura.
¿Cuáles son las condiciones ambientales de funcionamiento para este dispositivo?
El equipo está diseñado para operar de manera óptima en climas tropicales con atmósferas contaminadas. Soporta un rango de temperatura ambiente de 5°C a 50°C y un nivel de humedad relativa de hasta el 95% a una temperatura de 45°C.
¿Qué estándares internacionales cumple este interruptor de aislamiento?
Este aislador cumple estrictamente con las normativas internacionales IEC 60129 y IEC 62271-102 Ed.1.0 (2001), que rigen los desenganches de corriente alterna y los interruptores de puesta a tierra.
¿Cuál es la capacidad de corriente y el voltaje máximo de diseño del equipo?
El interruptor tiene un voltaje nominal de 22 kV (con un voltaje máximo de diseño de 24 kV), una corriente continua clasificada de 630 A y una resistencia de tensión de impulso (BIL) de hasta 150 kV.
¿Cómo se realiza la operación física del aislador?
La operación de apertura y cierre de este interruptor monopolar se realiza de manera manual mediante el uso de un pértiga o palillo de gancho aislado portátil adecuado para garantizar la seguridad del operador.
¿Cuáles son las características físicas de los terminales de conexión?
Viene equipado con palmas de contacto estañadas de alta conductividad, adecuadas tanto para terminales de compresión de cobre como de aluminio. Es apto para conductores AAAC de 150 mm² o cables de cobre de 300 mm² y aluminio de 240 mm².
