Descripción de Producto

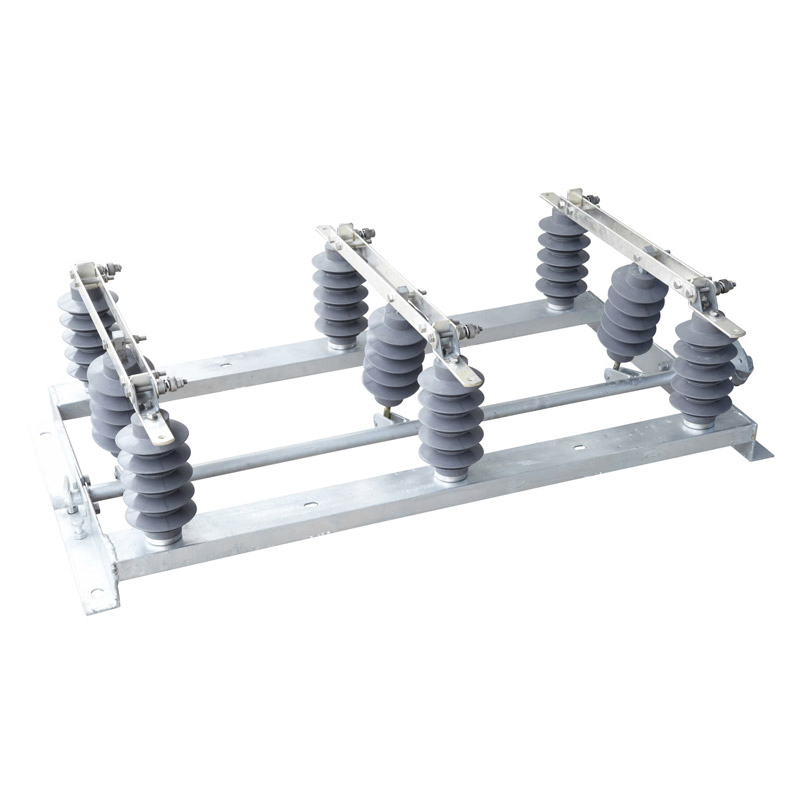

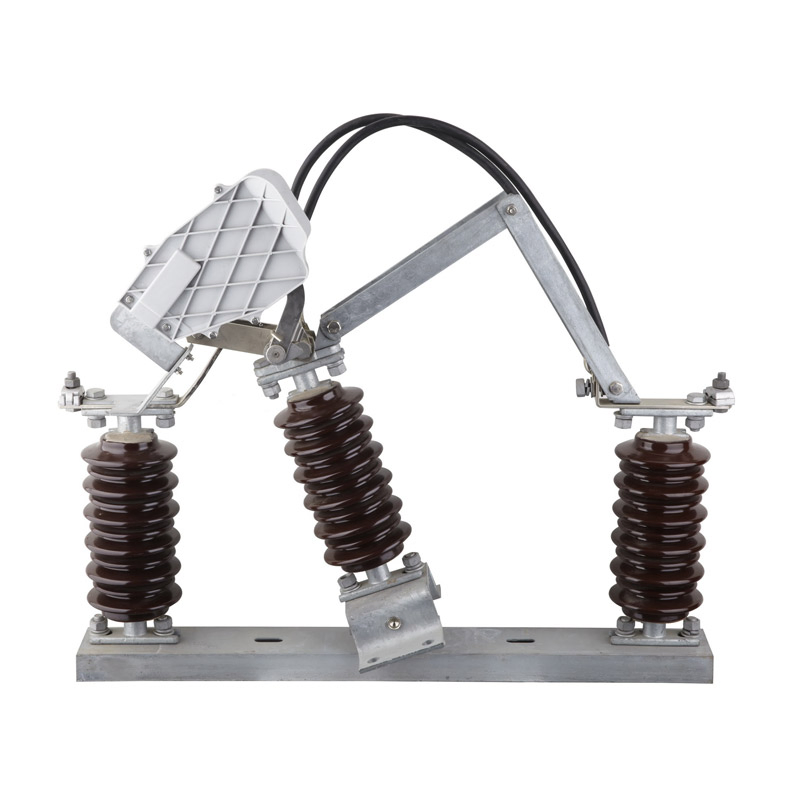

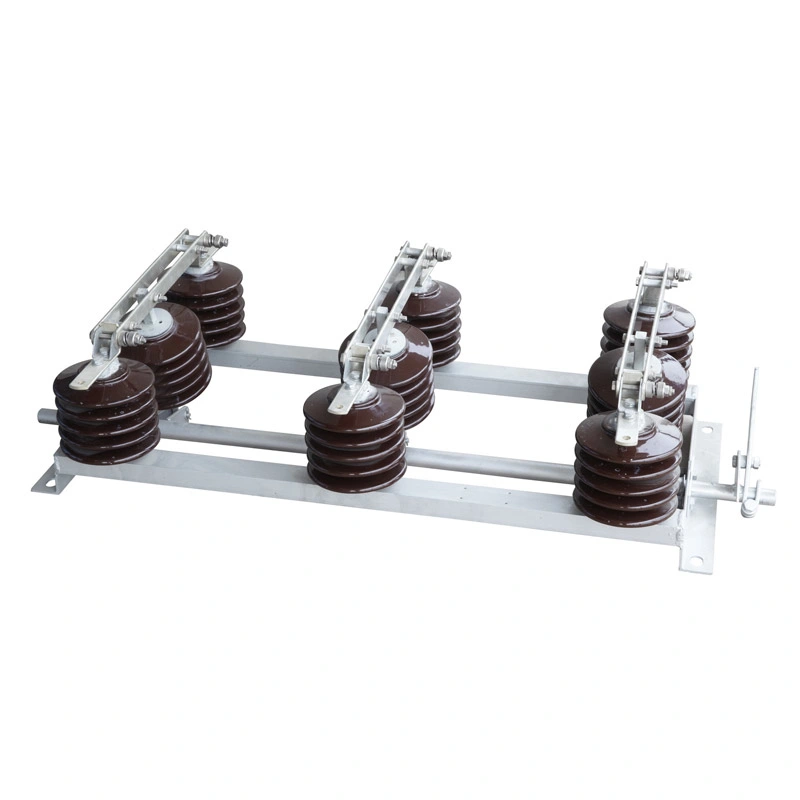

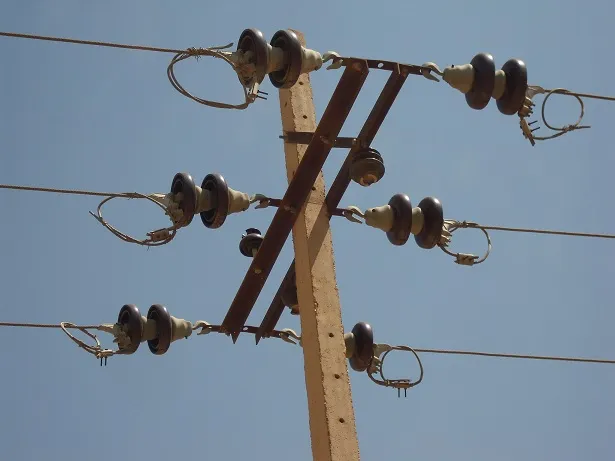

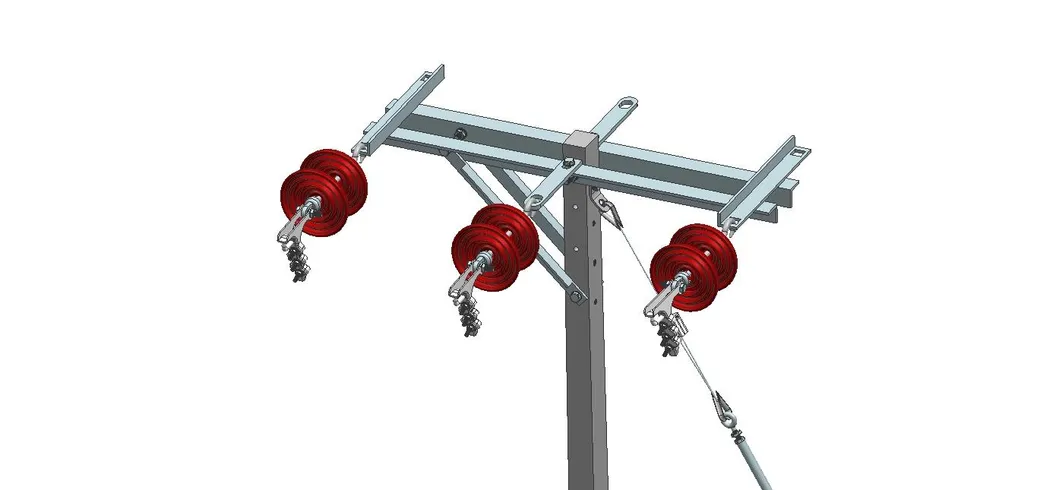

Salto de centro y aislador Aislador de salto doble

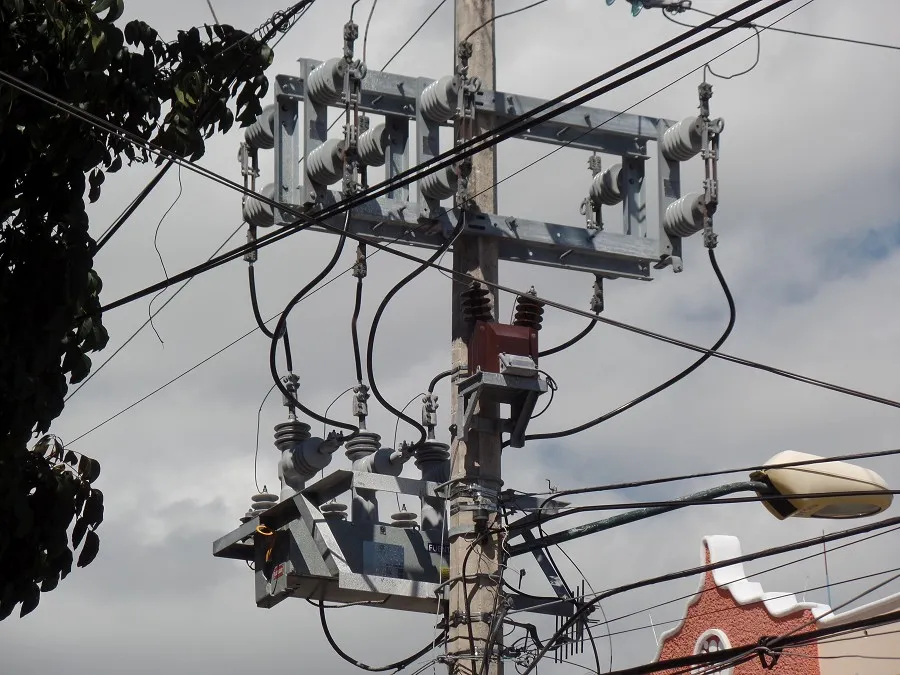

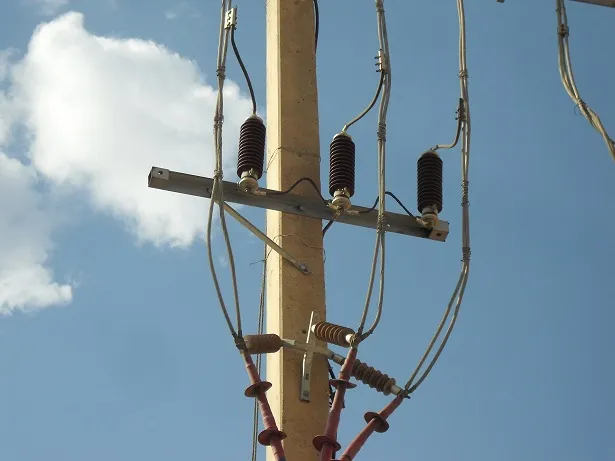

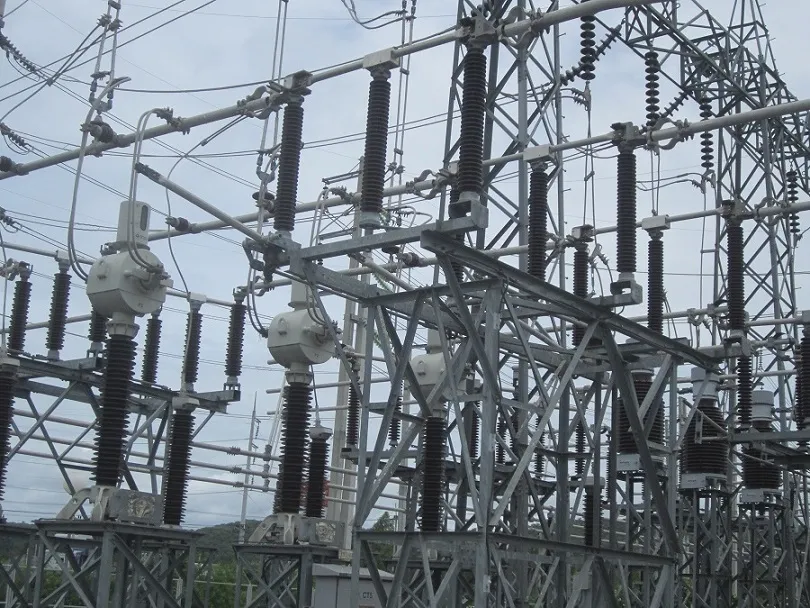

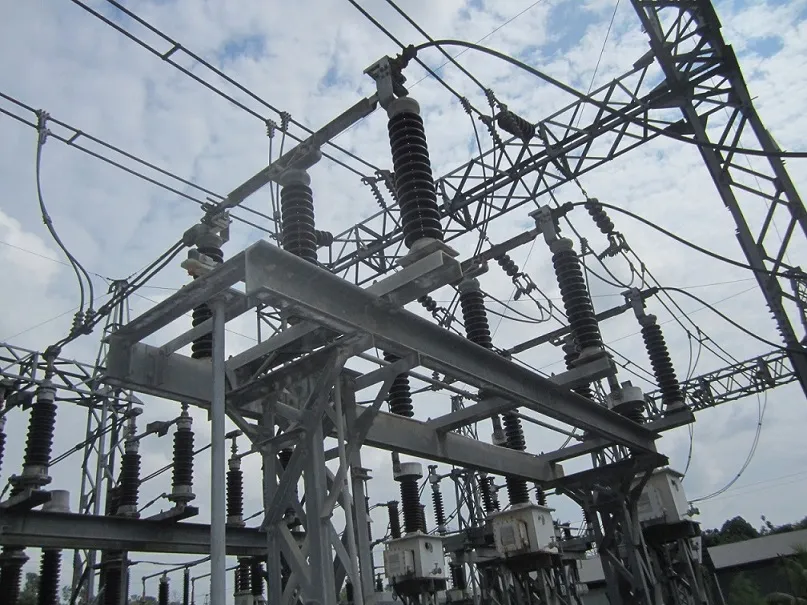

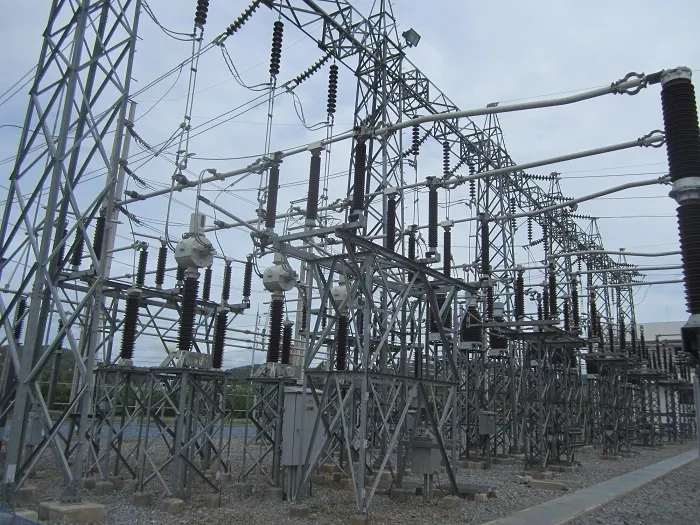

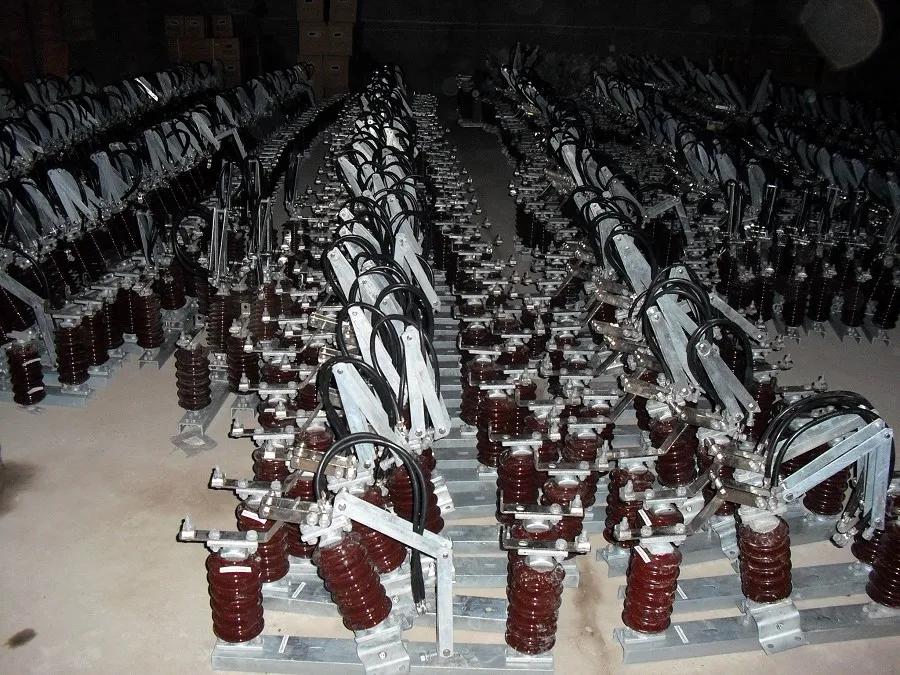

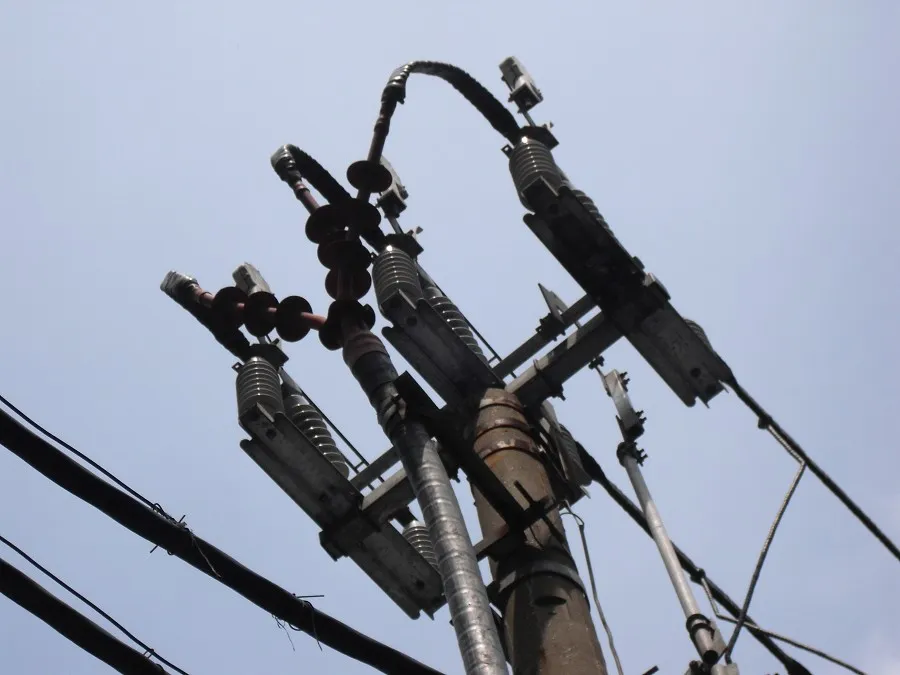

Estos seccionadores son sin dispositivos de conmutación de carga, diseñados físicamente para aislar las líneas. Están desarrollados para aplicaciones en exteriores de forma horizontal y también pueden diseñarse para montaje vertical. Para la puesta a tierra y el cierre de porciones de la instalación en patios de distribución (switchyard), se utilizan los interruptores desconectores de puesta a tierra si es necesario.

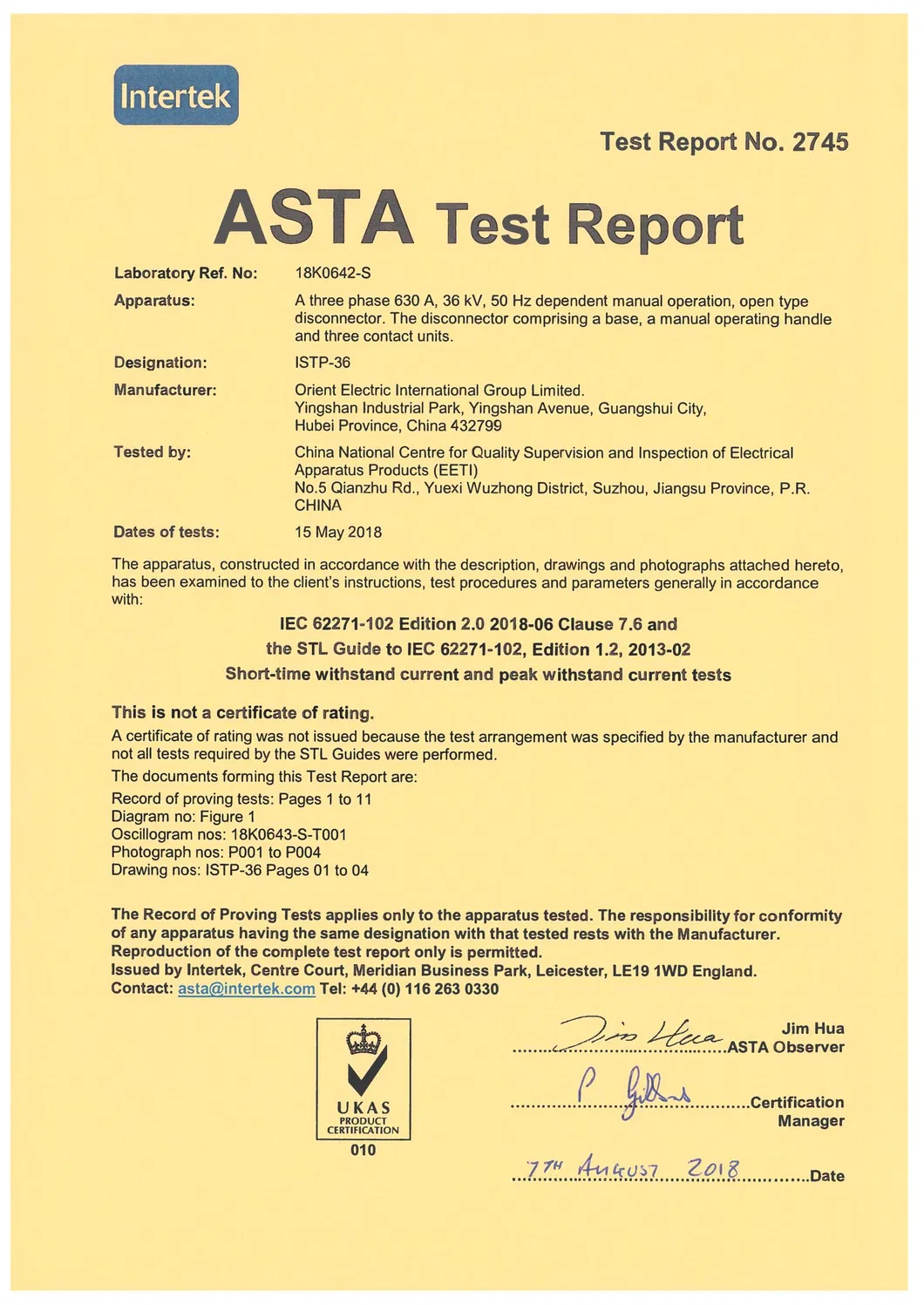

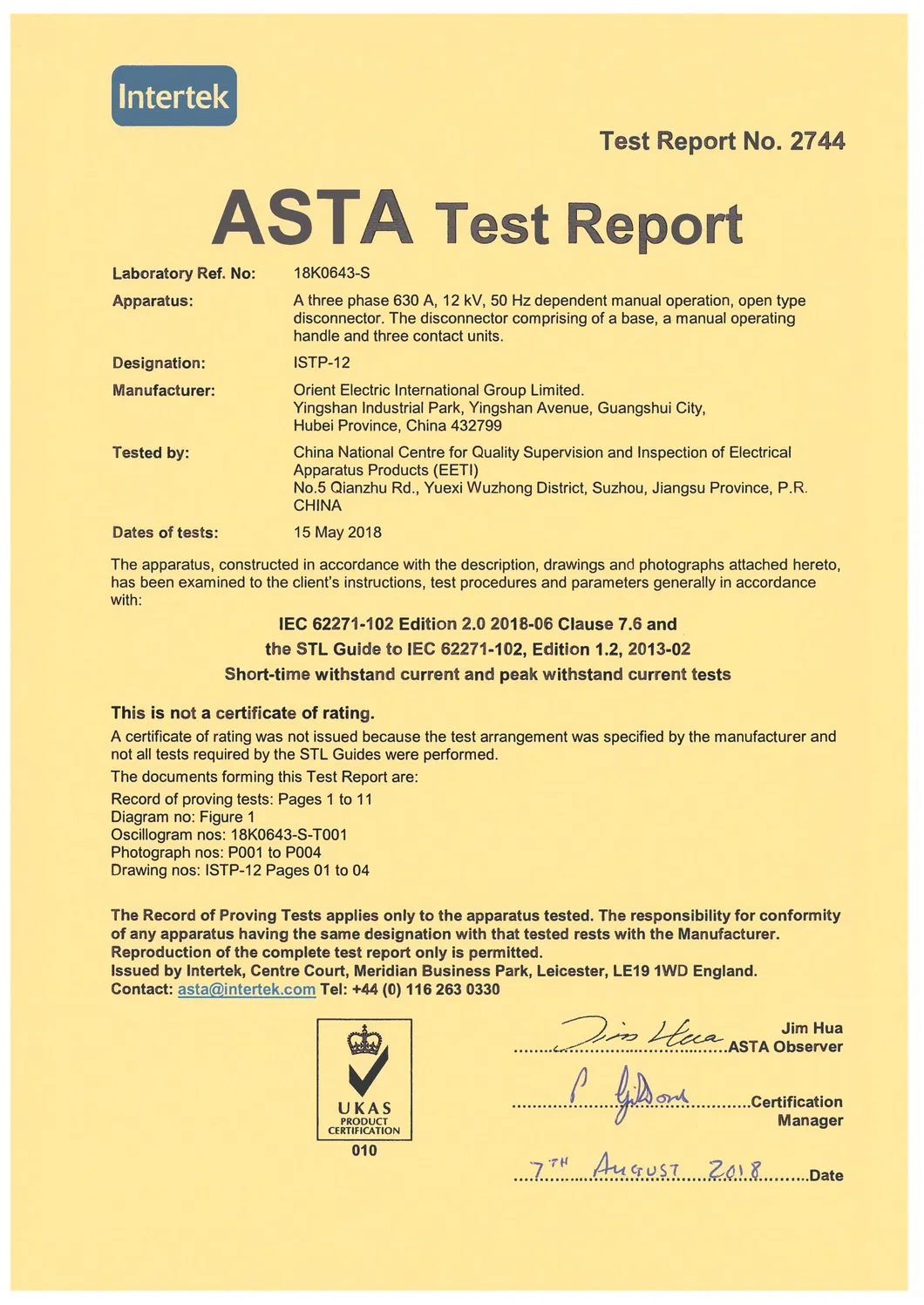

Normas de Referencia Aplicadas:
- IEC 129:1975: Seccionadores de corriente alterna (aisladores) y los interruptores de puesta a tierra.
- IEC 60694:2002: Especificaciones comunes para el control de procesos y de alta tensión.
- BS 729: Recubrimiento galvanizado en caliente en artículos de hierro y acero.
- IEC62271-102: Desconector de aislante - un dispositivo de conmutación mecánico que dispone, en la posición abierta, de una distancia de aislamiento conforme a los requisitos de seguridad eléctrica.
Condiciones de Servicio
El aislador es adecuado para un funcionamiento continuo al aire libre en zonas tropicales, a altitudes de hasta 2200 metros sobre el nivel del mar, con humedades de hasta el 90%. El promedio de temperatura ambiente es de +30ºC, con un mínimo de -1ºC y un máximo de +40ºC, siendo resistente a condiciones salinas severas a lo largo de la costa.
4.2. Diseño y Construcción
- 4.2.1 El aislador de vínculo sólido está diseñado y fabricado de acuerdo con las normas IEC 129 e IEC 60694.

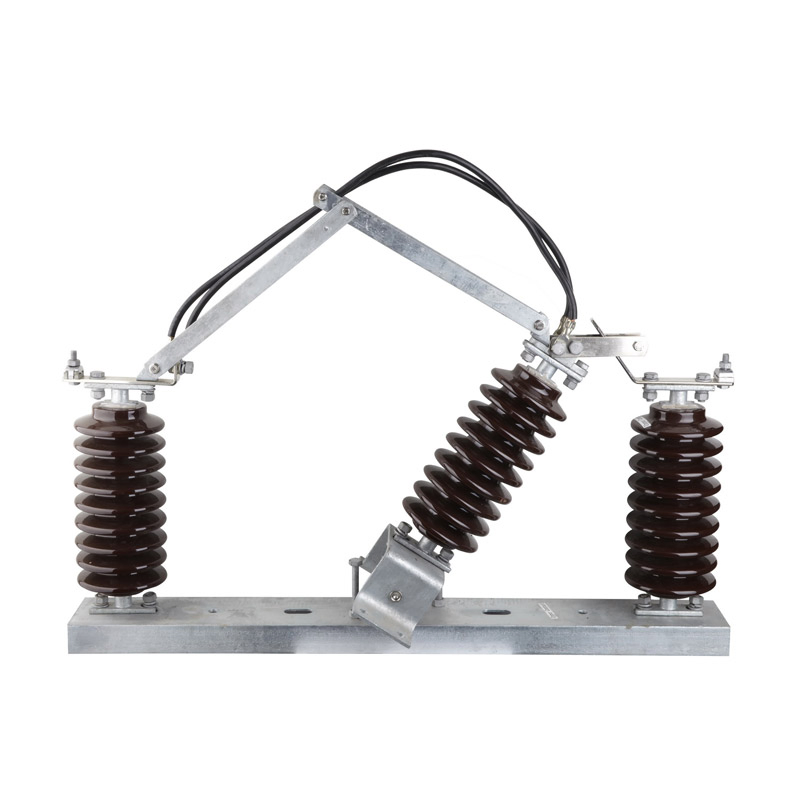

- 4.2.2 El aislamiento de enlace es de apertura vertical, diseñado para la operación manual de una sola fase. Puede ser fácilmente removido y reemplazado mediante el uso de una varilla de accionamiento portátil.

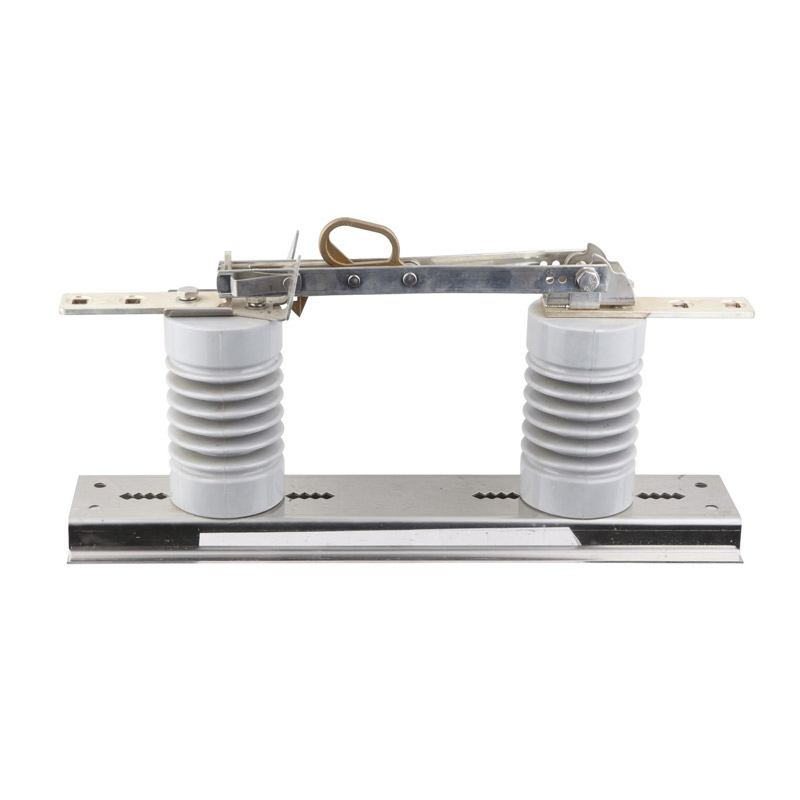

- 4.2.3 Incorpora doble aislador de porcelana para satisfacer los requerimientos de voltaje, montado en una base de acero galvanizado en caliente adecuada para el montaje vertical.
- 4.2.4 Se dispone de manera que cada unidad se monte de forma independiente en un ángulo de soporte. Se suministra completo con la escuadra y accesorios adecuados para el montaje en canal de acero tipo "U".
- 4.2.5 Diseñado para que en posición totalmente abierta proporcione aislamiento eléctrico de seguridad de un solo punto entre los contactos de cada fase.
- 4.2.6 Todas las piezas de acero galvanizado en caliente cumplen con BS 729, con un espesor mínimo de recubrimiento de galvanizado de 80 micrones.
- 4.2.7 El vínculo sólido se puede desmontar de la fijación mediante el uso de la varilla de funcionamiento.
- 4.2.8 Todas las piezas conductoras de corriente del aislador están fabricadas con materiales de alta conductividad.
- 4.2.9 Equipado con abrazaderas de conectores para conductor de aluminio (ACSR) de hasta 18.2 mm de diámetro.
| Parámetro Técnico |
Especificación |
| Tensión nominal |
27-33kV |
| Material de apoyo de fusibles |
Porcelana |
| La interrupción de corriente (Asym) |
6kA |
| BIL (Fase a tierra / fase a fase) |
170kV / 180kV |
| La frecuencia de poder soportar la tensión a la tierra (1min) |
70kV |
| La frecuencia de poder soportar la tensión de fase a fase (1 min) |
80kV |
| Distancia de recorrido |
660mm |
| Standard |
IEC 60282-2, ANSI C37.41, ANSI C37.42 |
| La clase |
Clase de distribución |
| Los soportes de montaje tipo MEMA |
Pareja con o no (según solicitud del cliente) |
| Varilla de acortamiento de arco |
Pareja con o no (según solicitud del cliente) |
| Fusible |
Pareja con o no (según solicitud e indicación del amperaje requerido) |
| El material del tubo de fusibles |
Fibra de vidrio |
| Material de los contactos |
Red de cobre con chapado de plata |
| Material de fundición |
Latón (o bronce según solicitud del cliente) |
| Material de los terminales |
Latón con chapado de plata (u otros como estaño, según solicitud) |
| El tipo de terminal |
Tipo de ranura paralelo (o perno de anilla, según solicitud) |
| Otro Material |
Acero galvanizado en caliente, Acero inoxidable 304 |

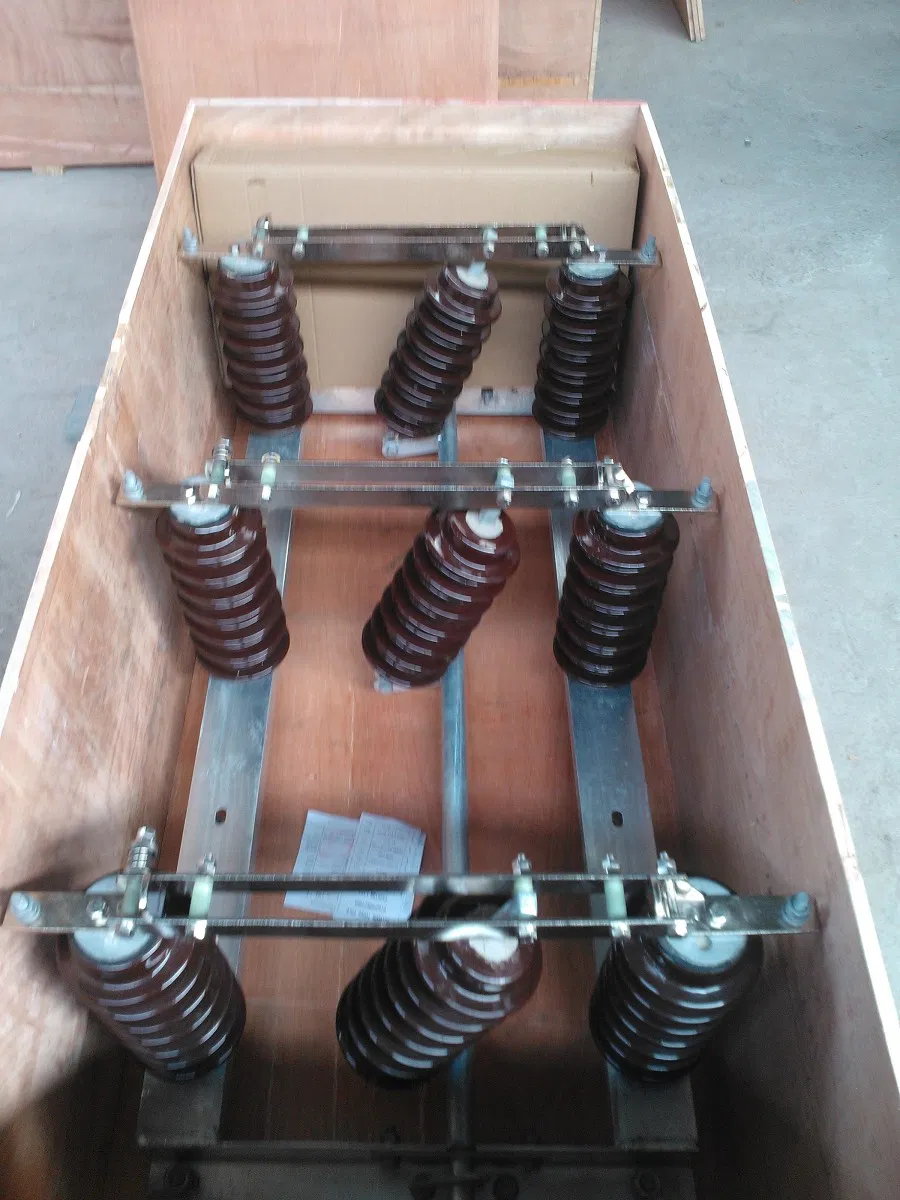

| Estándar de Paquete |
Cartón y palet |
Preguntas Frecuentes (FAQ)
¿Qué estándares de calidad y fabricación cumple este seccionador?
El dispositivo está diseñado y fabricado bajo las estrictas normas internacionales IEC 129, IEC 60694, BS 729 (para galvanizado en caliente) e IEC62271-102.
¿Bajo qué condiciones climáticas y ambientales puede operar el aislador?
Es adecuado para un funcionamiento continuo a la intemperie en zonas tropicales con humedades de hasta el 90%, altitudes de hasta 2200 metros sobre el nivel del mar, temperaturas entre -1ºC y +40ºC y en ambientes costeros con alta salinidad.
¿Cómo se realiza el accionamiento físico de la apertura y cierre?
El aislamiento del enlace cuenta con un sistema de apertura vertical diseñado para una sola fase mediante operación manual, el cual puede ser operado de forma segura con una varilla de accionamiento portátil.
¿Qué tipo de protección contra la corrosión tiene la estructura de acero?
Todas las piezas de acero están recubiertas mediante galvanizado en caliente de acuerdo con la norma BS 729, garantizando un espesor mínimo de protección de 80 micrones.
¿Cuáles son las especificaciones de conductividad eléctrica del producto?
Todos los elementos de transporte de corriente eléctrica están fabricados con materiales de alta conductividad, destacando contactos de cobre refinado con revestimiento de plata.
¿Qué tipo de conductores de aluminio admite la abrazadera?
El aislador viene equipado con abrazaderas aptas para conductores de aluminio tipo ACSR con un diámetro exterior de hasta 18.2 mm.
