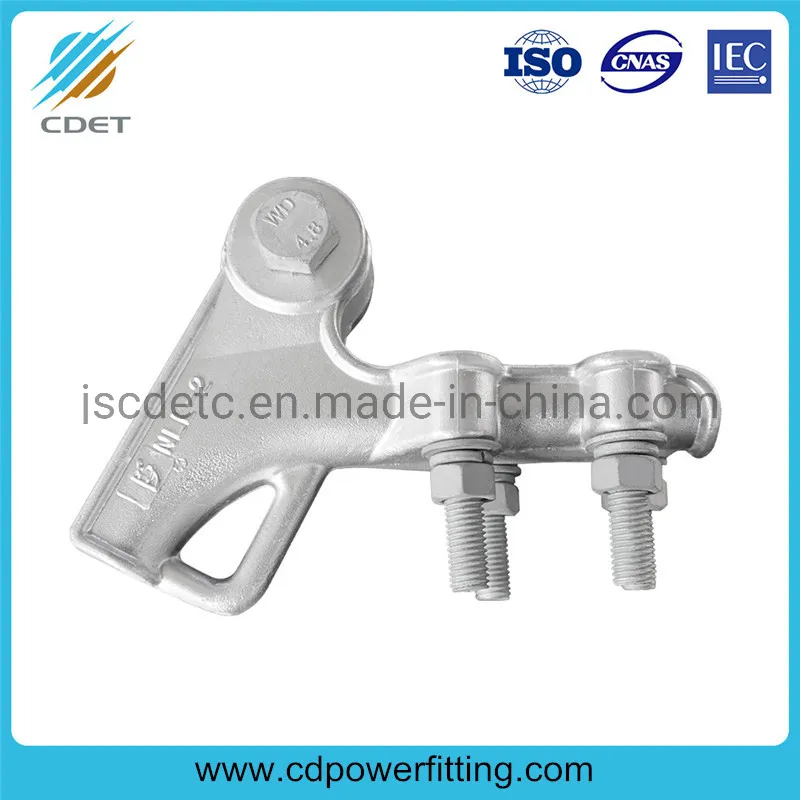

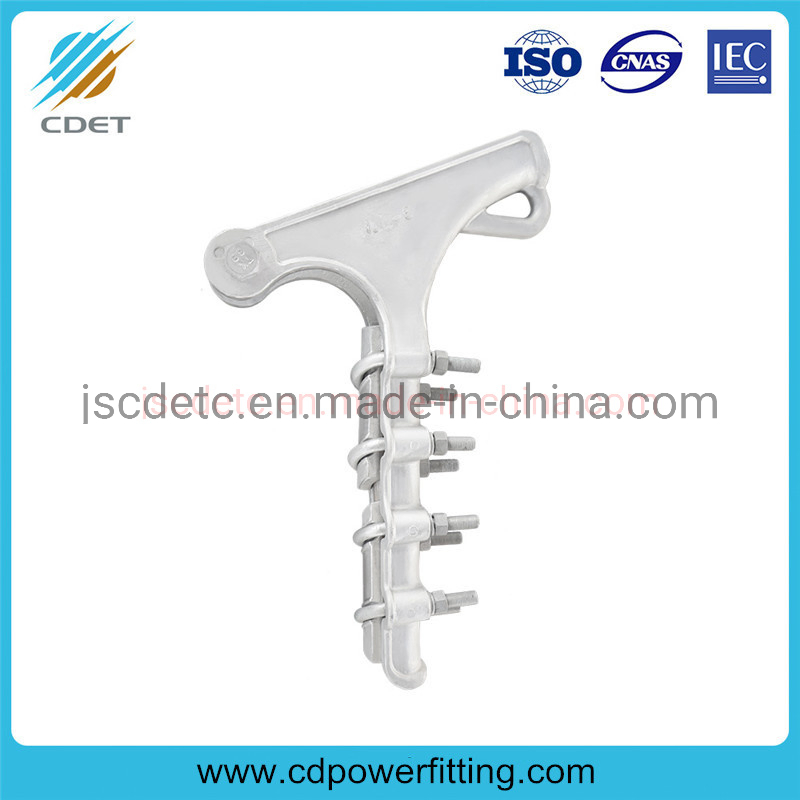

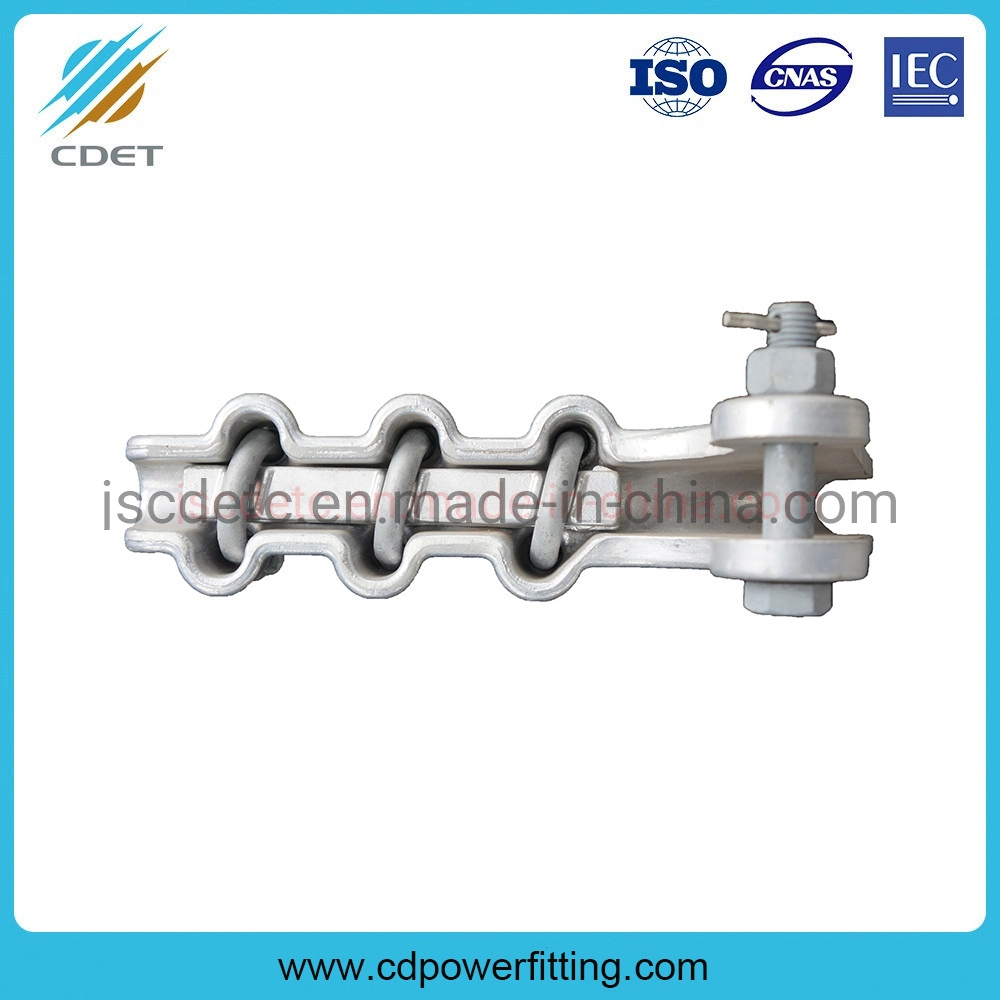

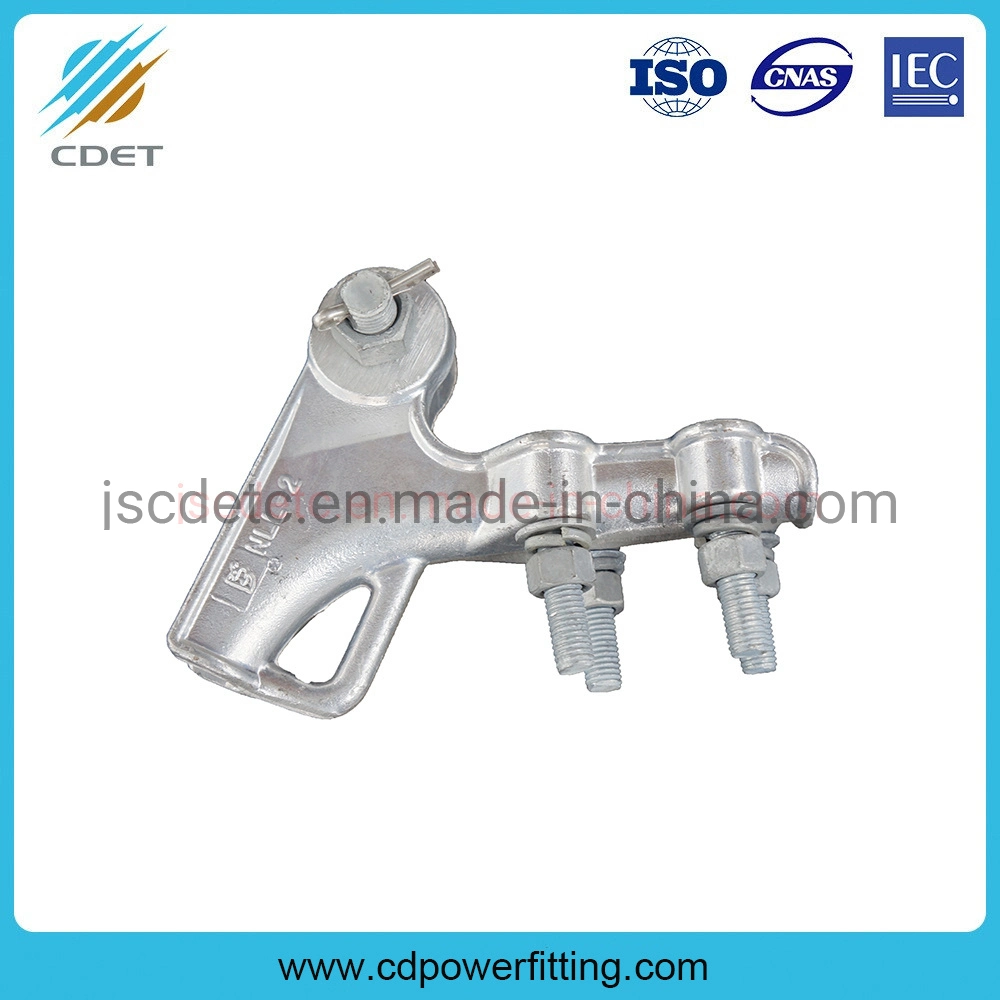

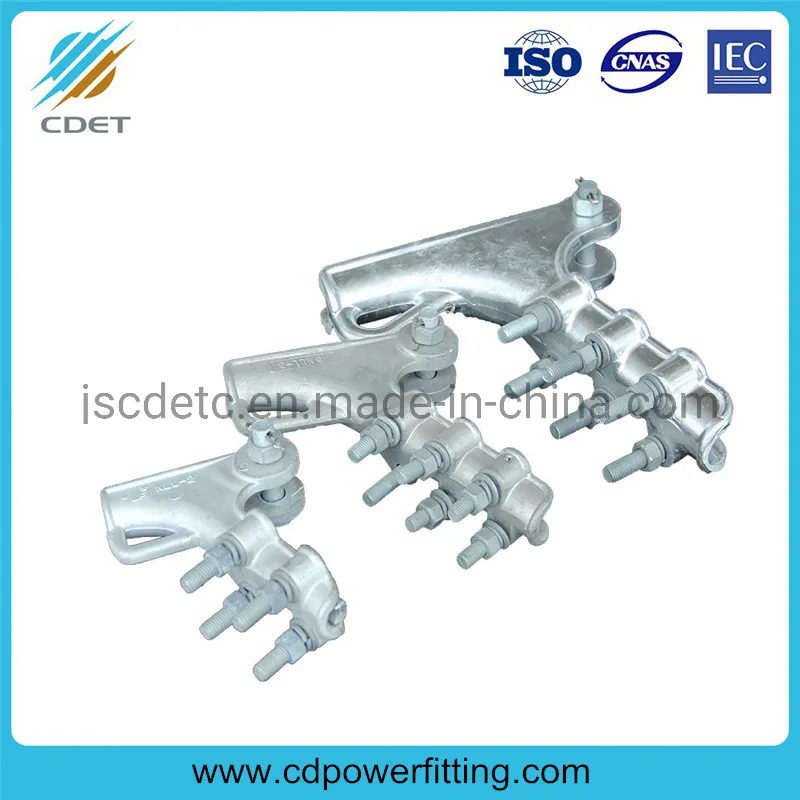

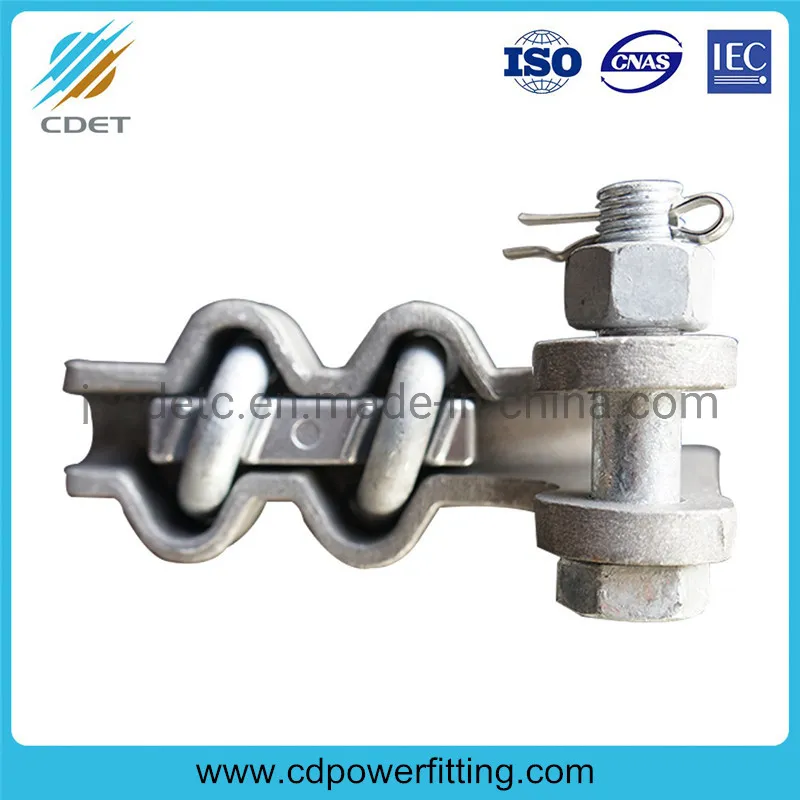

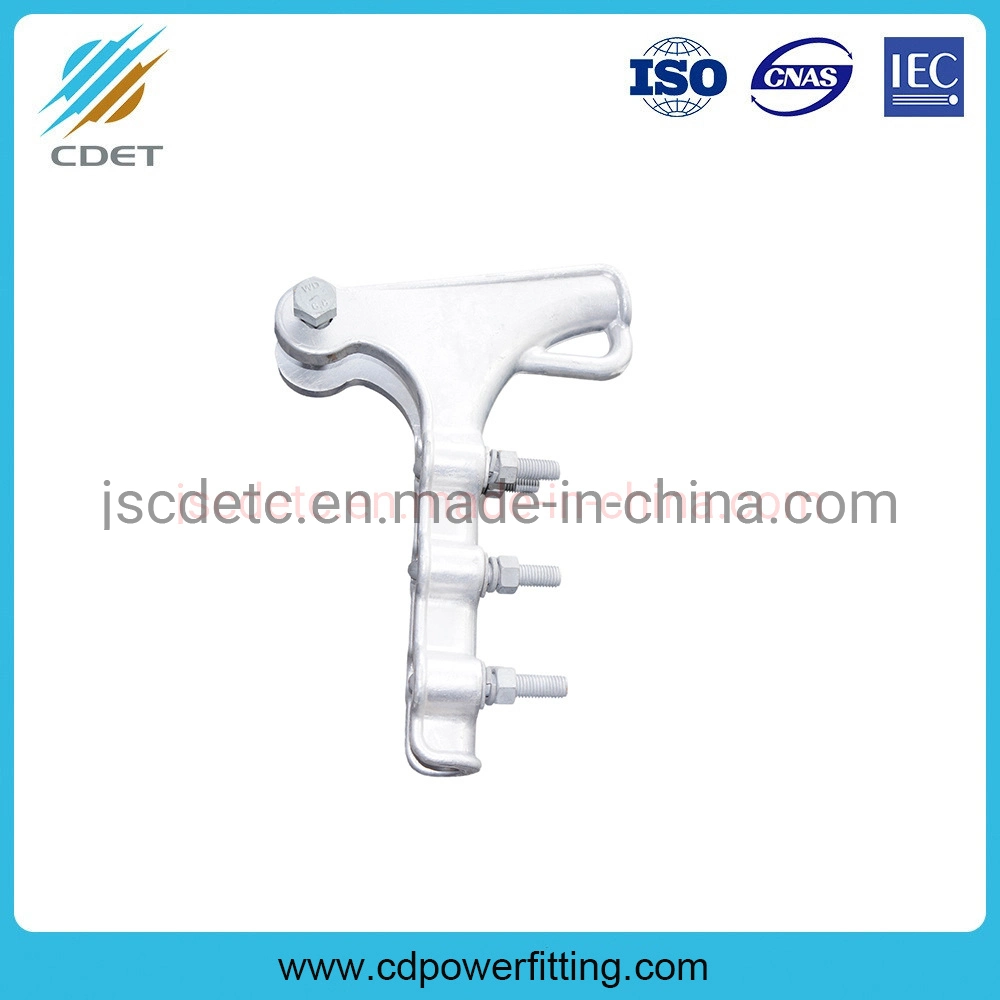

Abrazadera de tensión de anclaje de extremo muerto de aleación de aluminio
Descripción: El cuerpo de la abrazadera de tensión y los guardas son de aleación de aluminio, el pasador de aletas es de acero inoxidable, las otras partes son de acero galvanizado por DIP en caliente.
Aplicación:
La abrazadera de tensión de la serie NLL es adecuada para líneas aéreas de hasta 220kV, fijando cable de aluminio o cable de aluminio de núcleo de acero en el poste de tensión.
Características de estructura:
Instalación conveniente: No necesita usar herramientas especiales, no necesita cortar el alambre.
No necesitamos cobilar el alambre, reducido el punto de contacto eléctrico, baja pérdida, el efecto de ahorro de energía de la línea de transmisión es más significativo.
Seguridad y fiabilidad para mucho mayor.
El cuerpo y el núcleo de cuña de la abrazadera de tipo tornillo está hecha de materiales de aleación de aluminio de alta resistencia, puede proporcionar más agarre y carga de fallo.
Tienen función de autobloqueo, el cable se tira de la tendencia de tensión. El producto puede reutilizarse después de su extracción.
Catálogo No.
Conductor Diá. (mm)

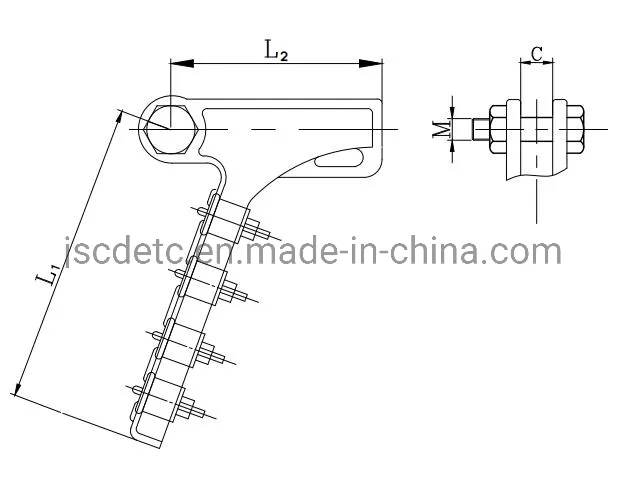

Dimensiones (mm)
Carga de ruptura (KN)
Peso (kg)
M
C
L1
L2
NLL-1
5,1-11,5
16
19
140
120
40
1,0
NLL-2
8,9-18,5
16
24
176
187
40
1,6
NLL-3
5,0-15,0
16
18
310
160
70
1,9
NLL-4
12,1-21,8
16
30
298
284
90
4,1
NLL-5
18,0-30,0
22
36
446
342
120
7,0
NLL-6
27,0-38,0
22
44
560
360
120
8,1
NLL-2A
7,0-16,0
16
20
111
137
40
1,6
NLL-4A
12,0-21,8
16
30
298
292
102
3,9
NLL-5A
18,0-30,0
16
32
190
235
70
3,9
NLL-6A
27,0-38,0
16
36
296
255
70
4,0
Preguntas Frecuentes (FAQ)
¿Para qué tipo de líneas eléctricas es adecuada la abrazadera de la serie NLL?
Es ideal para líneas aéreas de distribución y transmisión con tensiones de hasta 220kV, diseñada específicamente para fijar cables de aluminio o cables de aluminio con núcleo de acero en los postes de tensión.
¿Cuáles son los materiales de fabricación de este producto?
El cuerpo principal de la abrazadera y los elementos de seguridad están fabricados de aleación de aluminio de alta resistencia. El pasador de seguridad es de acero inoxidable, mientras que el resto de los componentes metálicos están protegidos con acero galvanizado en caliente según la norma ISO 1461-2009.
¿Se requieren herramientas especiales para realizar la instalación?
No, la instalación es muy sencilla y cómoda. No requiere el uso de herramientas especiales y no es necesario cortar ni dañar el conductor o alambre.
¿Cómo contribuye este producto al ahorro de energía en la línea?
Gracias a que elimina la necesidad de enrollar o cobilar el alambre, se reduce significativamente el punto de contacto eléctrico, logrando una menor pérdida eléctrica y mejorando la eficiencia energética de la línea de transmisión.
¿La abrazadera es reutilizable?
Sí, cuenta con una práctica función de autobloqueo por cuña que aprovecha la propia tensión del cable. El producto puede ser retirado de forma segura y reutilizado posteriormente.
¿Qué tipo de garantía y empaque tiene el producto?
Ofrecemos una garantía completa de 12 meses. El empaque estándar de transporte es en robustas cajas de madera, asegurando que el producto llegue en óptimas condiciones. Además, ofrecemos muestras gratis para su verificación de calidad.
