| Especificación General del Producto | |
|---|---|
| Nombre | Abrazadera de tensión tipo perno NLD |
| Aplicación | Accesorios de alimentación en transmisión de potencia, distribución de potencia, central eléctrica, etc. |
| Tipo y tamaño | Todos los productos artículos y tamaños o OEM están disponibles |
| Material | Aleación de aluminio |
| Superficie | Suave |
| Color | Blanco plateado |

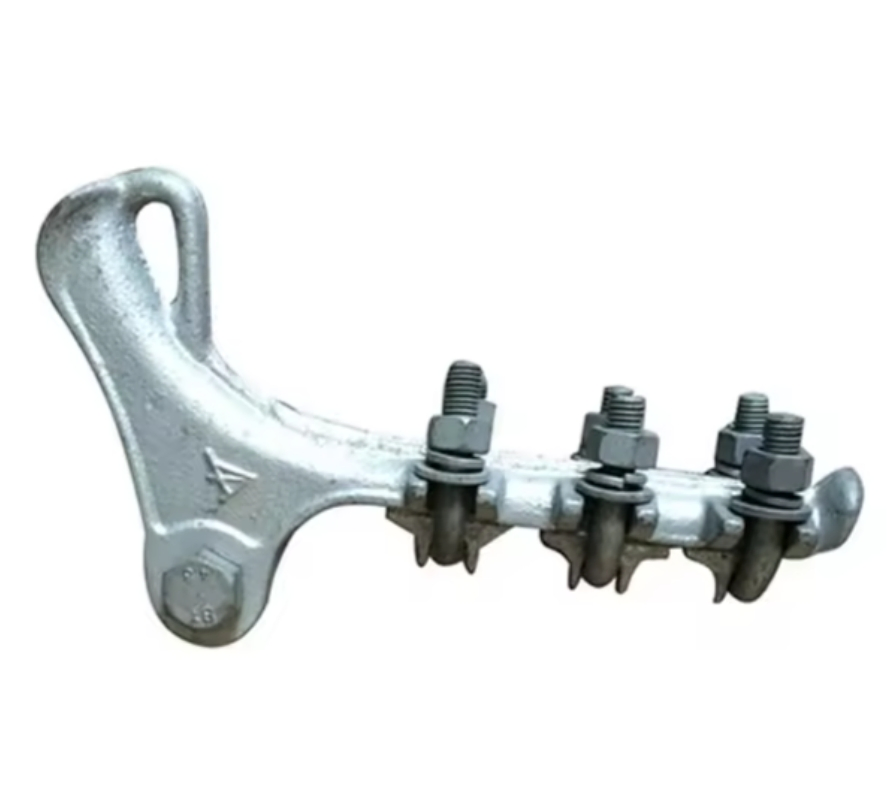

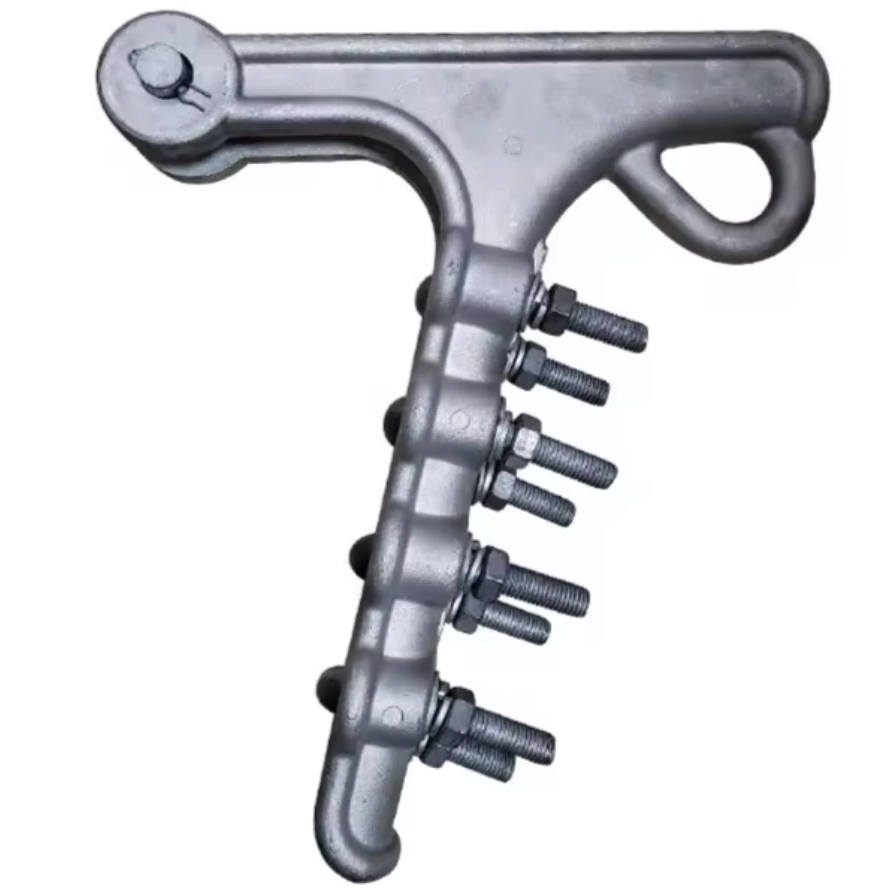

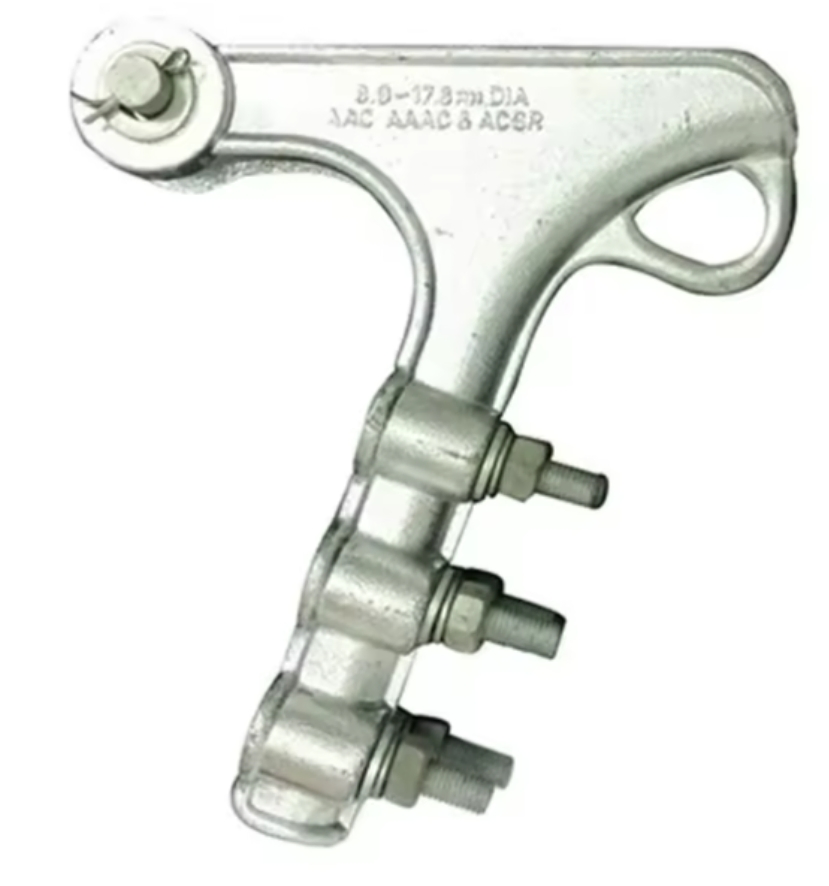

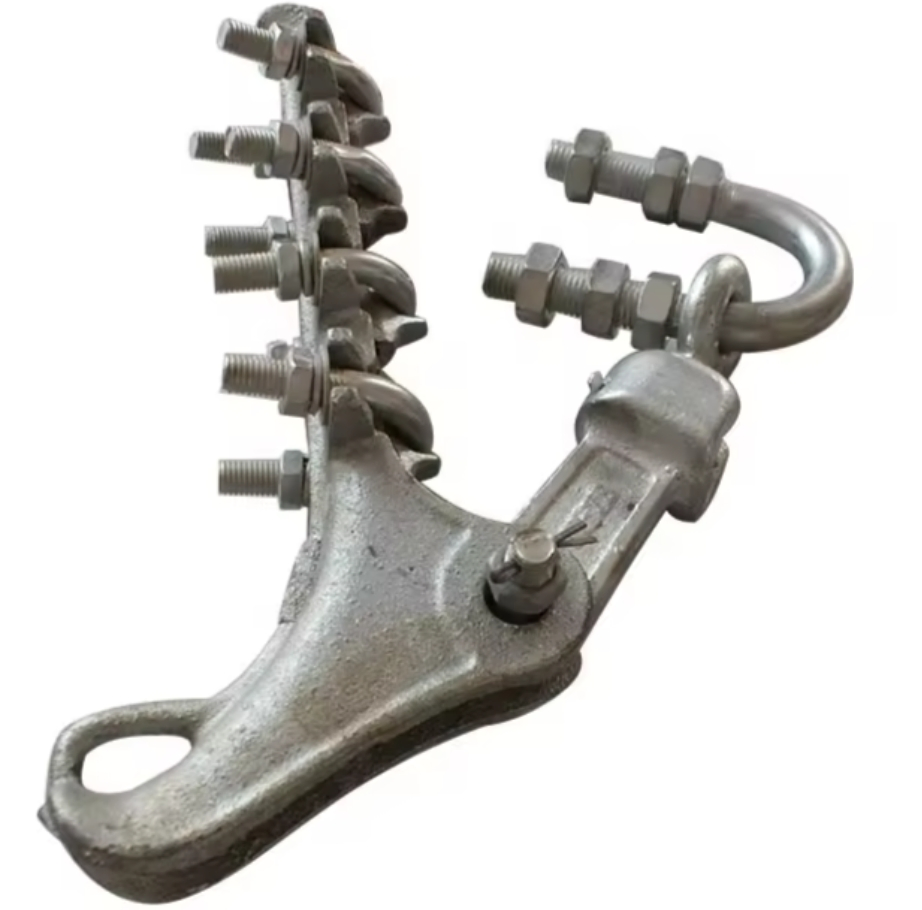

La abrazadera de tensión es un tipo de hardware de tensión simple que se utiliza para completar la conexión de tensión en un conductor o cable, y proporciona soporte mecánico al aislante y conductor. Se utiliza generalmente con el ajuste como la horquilla y el ojo del socket encendido las líneas de transmisión o las líneas de distribución.
La abrazadera de tensión tipo atornillado también se denomina abrazadera de tensión de extremo muerto o abrazadera de tensión de cuadrante.

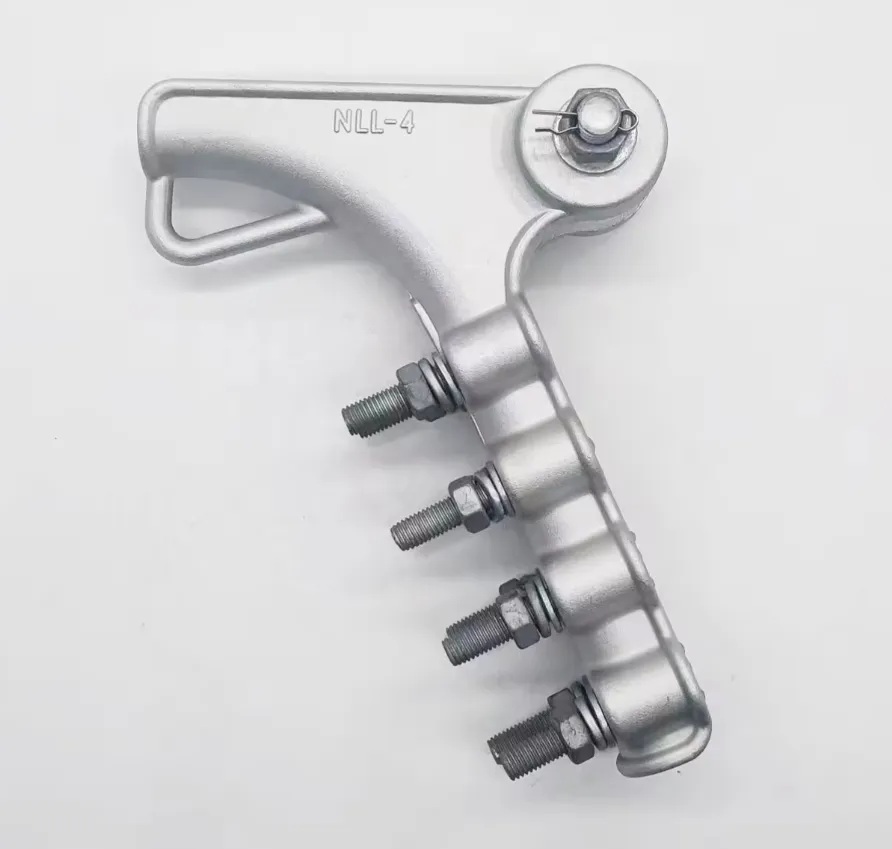

La pinza de tensión NLL puede clasificarse por el diámetro del conductor, hay NLL-1, NLL-2, NLL-3, NLL-4, NLL-5 (lo mismo para la serie NLD).
| Tipo Abrazadera de tensión | Conductor Diá. mm | Dimensión (mm) | Carga mecánica KN | |||
|---|---|---|---|---|---|---|
| L | I | C | D | |||
| NLL-1 | 5,1-11,4 | 125 | 110 | 19 | 16 | 40 |
| NLL-2 | 8,9-18,5 | 175 | 186 | 24 | 16 | 70 |
| NLL-3 | 5,0-15,0 | 190 | 205 | 18 | 16 | 90 |
| NLL-4 | 12,1-21,8 | 300 | 285 | 30 | 18 | 120 |
| NLL-5 | 18,0-30,0 | 445 | 345 | 36 | 24 | 120 |
| Tipo Abrazadera de suspensión | Conductor Diá. mm | Dimensión (mm) | Carga mecánica KN | ||||
|---|---|---|---|---|---|---|---|
| L | I | C | D | R | |||
| NLD-1 | 5,0-10,0 | 16 | 18 | 150 | 150 | 6,5 | 20 |
| NLD-2 | 10,1-14,0 | 16 | 18 | 205 | 205 | 8,0 | 40 |
| NLD-3 | 14,1-18,0 | 18 | 22 | 310 | 310 | 11,0 | 70 |
| NLD-4 | 18.1-23 | 18 | 25 | 410 | 410 | 12,5 | 90 |
