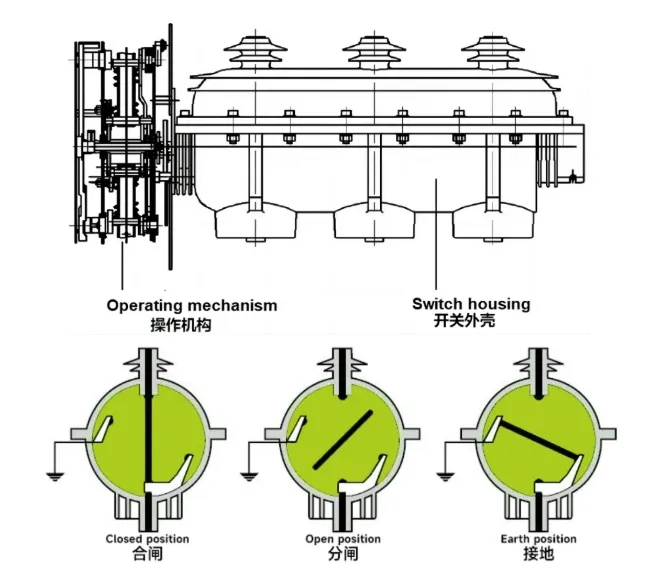

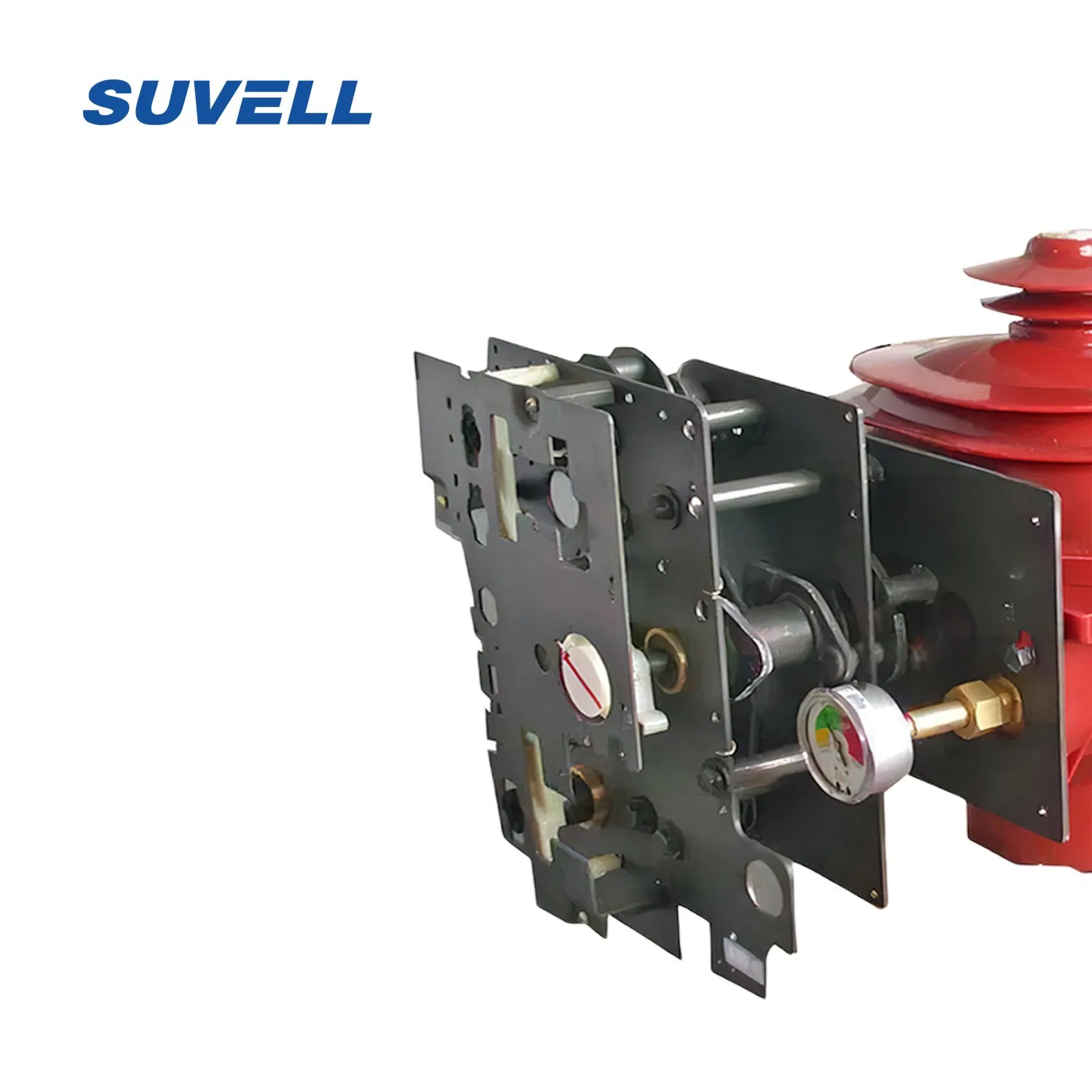

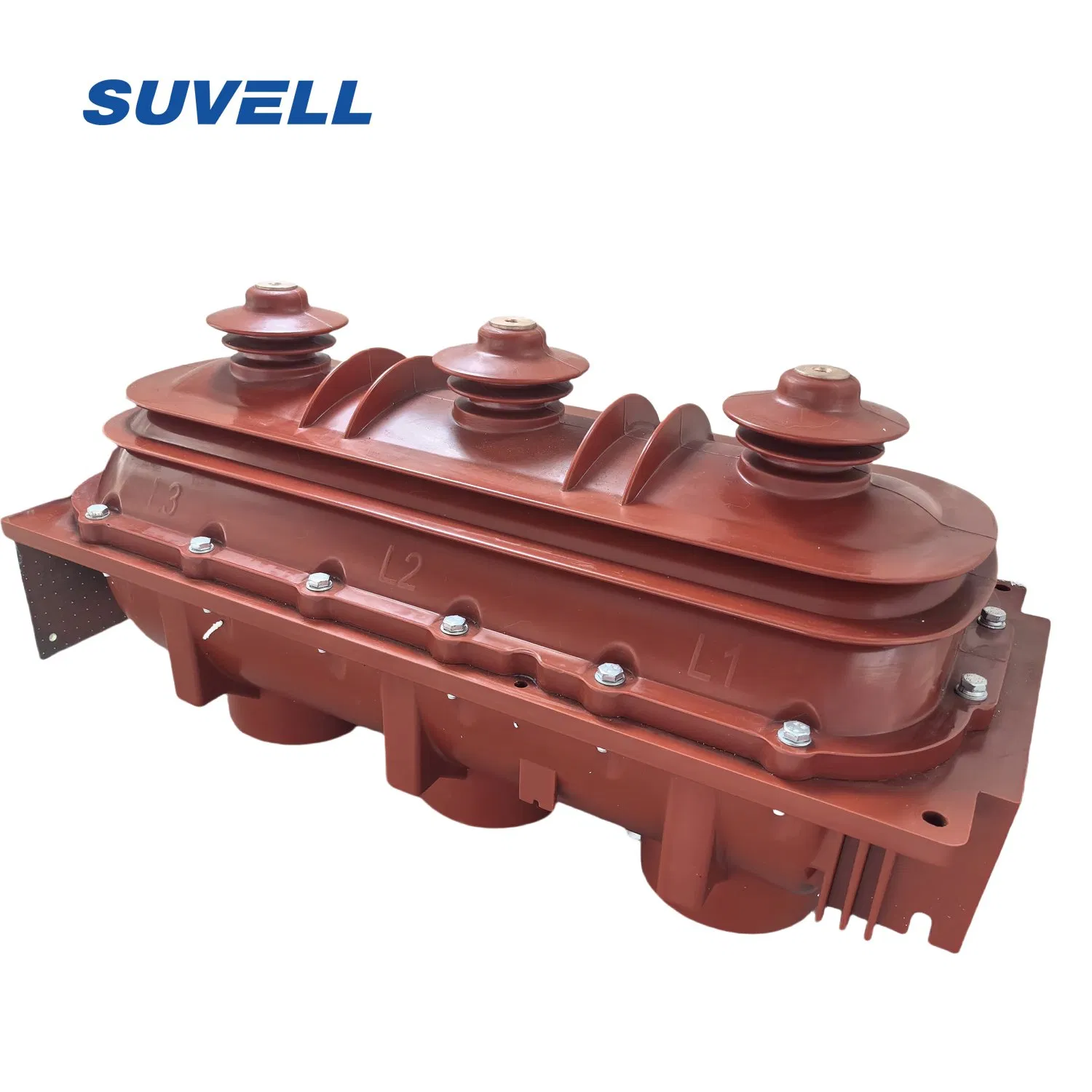

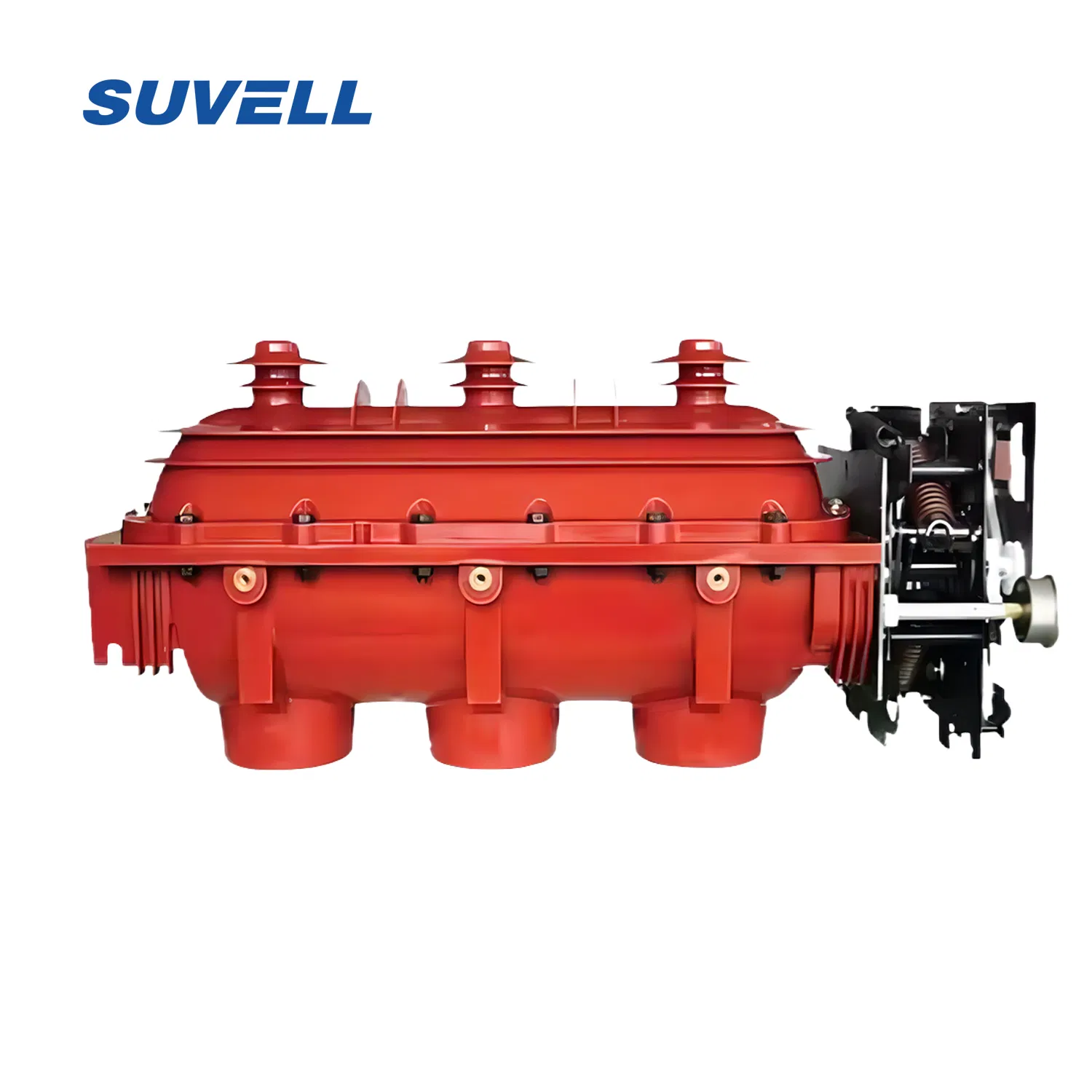

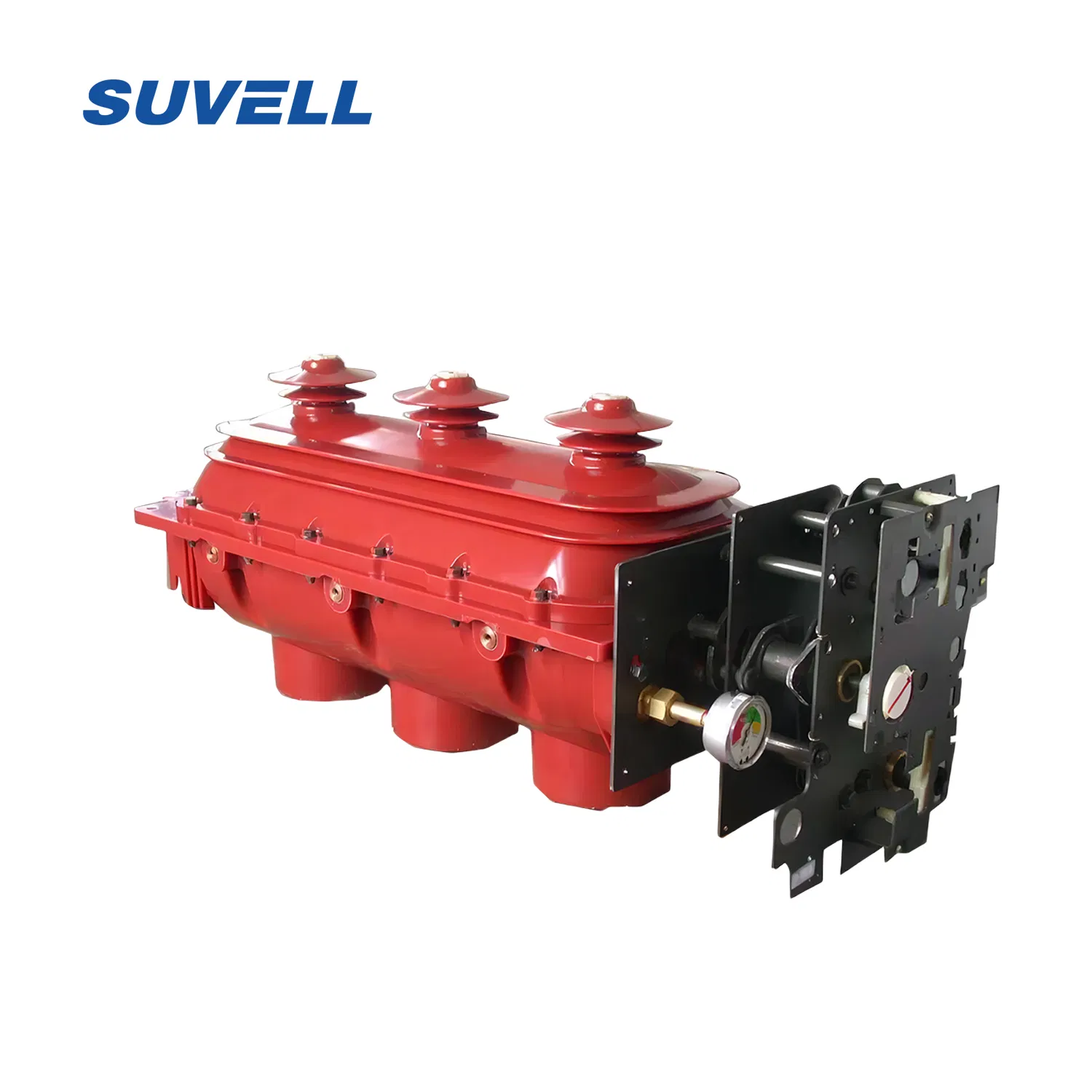

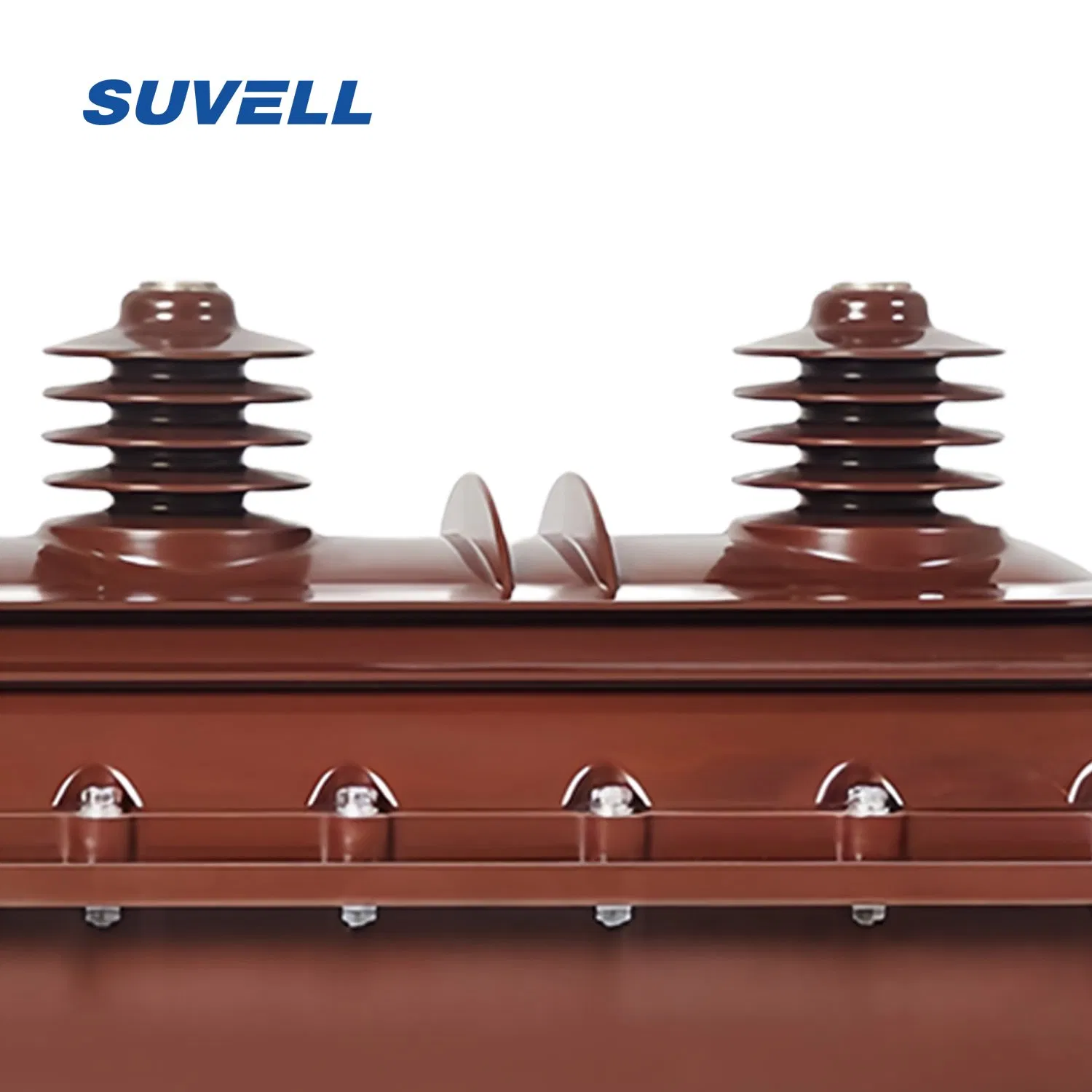

El 15kV Indoor SF6 Switch-Disconnector FL(R)N36 Load Break Switch (LBS) es un interruptor de carga giratorio diseñado para sistemas de distribución de energía de 15kV. Este equipo utiliza gas SF6 para el aislamiento y la extinción de arco. Cada unidad está sellada herméticamente con gas SF6 a una presión de 0,4 bar y cuenta con la flexibilidad de poder instalarse tanto de forma vertical como horizontal. Una configuración común en unidades principales de anillo (RMU) consiste en la colocación de una partición horizontal de acero entre las salas de cable y las de embarrado, garantizando así la máxima seguridad durante las labores de operación y mantenimiento.
La combinación del interruptor de carga FLN36-SF6 de alta tensión para interiores con otros componentes eléctricos permite implementar funciones de control y protección avanzadas. Esta solución es ideal para empresas industriales y mineras, fuentes de alimentación de carácter civil y subestaciones secundarias. Especialmente, la combinación de interruptor-fusible de carga FLRN36-15kV se adapta de forma idónea a las unidades de alimentación de red en anillo, cumpliendo rigurosamente con las curvas y requisitos de protección necesarios para transformadores.
| No. | Elementos | Unidad | FLN36-15 | FLRN36-15 | |
|---|---|---|---|---|---|
| 1 | Tensión nominal | kV | 15 | 15 | |
| 2 | Frecuencia nominal | Hz | 50/60 | 50/60 | |
| 3 | Corriente nominal | A | 630 | 1250 | |
| 4 | Aislamiento nominal: Frecuencia de potencia (1 min) | Fase a fase | kV | 42 | 42 |
| Fase a tierra | kV | 42 | 42 | ||
| Fractura (Distancia de aislamiento) | kV | 48 | 48 | ||
| Tensión soportada al impulso de rayo (pico) | Fase a fase | kV | 75 | 75 | |
| Fase a tierra | kV | 75 | 75 | ||
| Fractura (Distancia de aislamiento) | kV | 85 | 85 | ||
| 5 | Frecuencia de potencia de 1 min del circuito auxiliar | V | 2000 | 2000 | |
| 6 | Corriente de estabilidad térmica nominal / duración | Interruptor principal (3s) | kA | 20 | 20 |
| Interruptor de puesta a tierra (2s) | kA | 20 | 20 | ||
| 7 | Corriente nominal de cortocircuito en cierre | kA | 50 | 50 | |
| 8 | Corriente de interrupción nominal en bucle cerrado | A | 630 | 630 | |
| 9 | Corriente de ruptura de carga activa nominal | A | 630 | 630 | |
| 10 | Corriente de ruptura de carga de cable nominal | A | 10 | 10 | |
| 12 | Corriente de transferencia nominal | A | -- | 1500 | |
| 13 | Corriente de interrupción de cortocircuito esperada | kA | 20 | 20 | |
| 14 | Vida útil mecánica | veces | 2000 | 2000 | |
| 15 | Presión nominal de gas SF6 (Presión manométrica a 20ºC) | MPa | 0.04 | 0.04 | |
| 16 | Presión máxima de gas SF6 (Presión manométrica a 20ºC) | MPa | 0.045 | 0.045 | |
| 17 | Tasa de fuga de aire anual | %/a | 0.5 | 0.5 | |
| 18 | Sincronicidad de apertura y cierre | ms | ≤3 | ≤3 | |
| 19 | Resistencia del circuito principal | μΩ | ≤100 | ≤100 | |
| Parámetros de potencia nominal del fusible | |||||
| 1 | Tensión nominal: 12 kV | Corriente nominal del fusible: 40 A | Curva nominal de conexión del fusible (A) | 6.3, 10, 16, 20, 25, 31.5, 40 (Corriente de ruptura nominal: 40 kA) | |
| 2 | Tensión nominal: 12 kV | Corriente nominal del fusible: 100 A | Curva nominal de conexión del fusible (A) | 50, 63, 80, 100 (Corriente de ruptura nominal: 40 kA) | |
| 3 | Tensión nominal: 12 kV | Corriente nominal del fusible: 125 A | Curva nominal de conexión del fusible (A) | 125 (Corriente de ruptura nominal: 50 kA) | |
