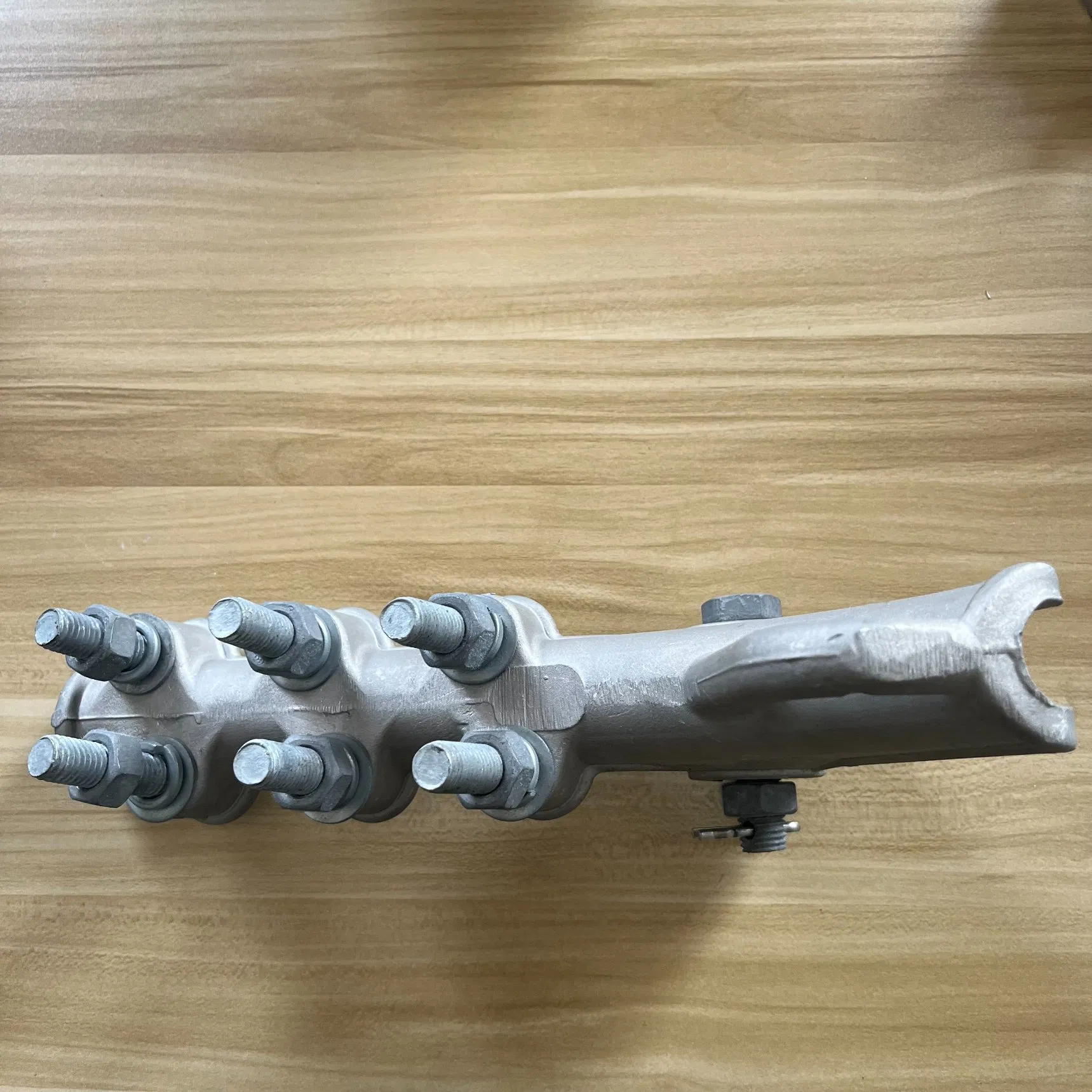

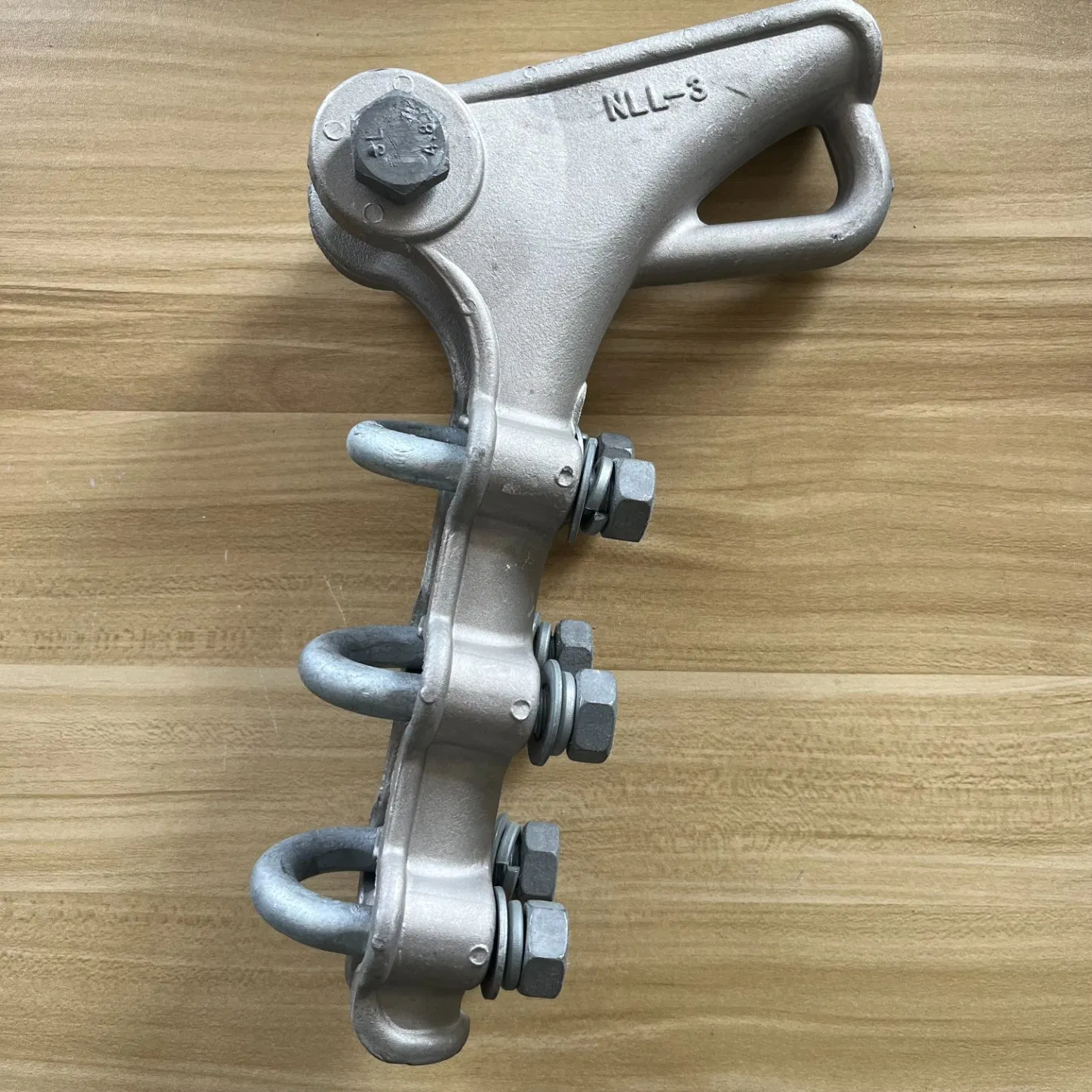

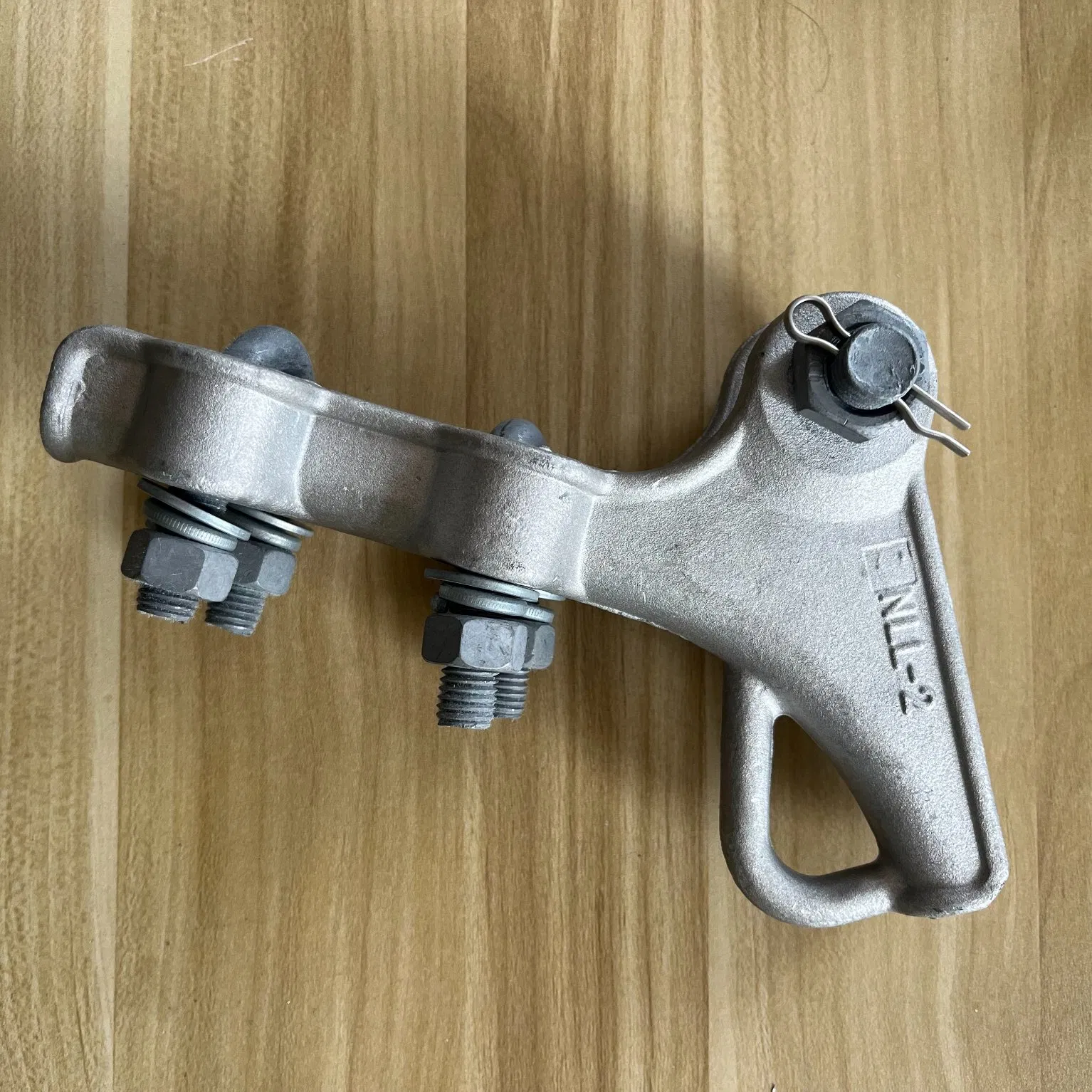

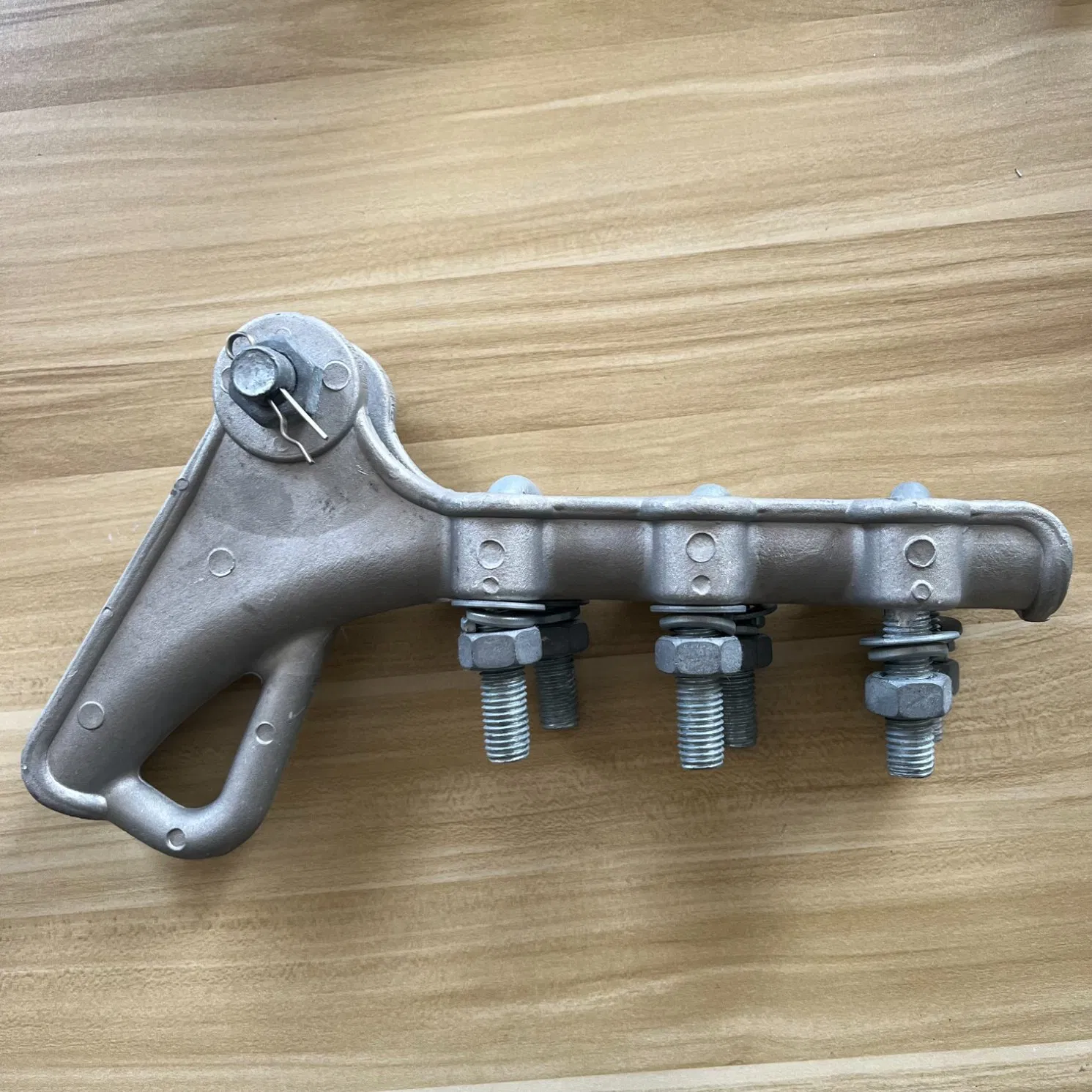

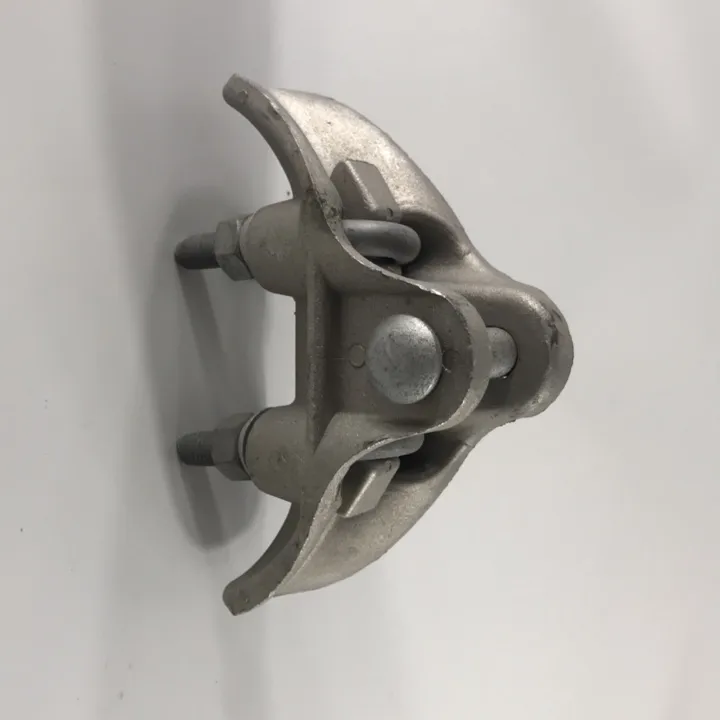

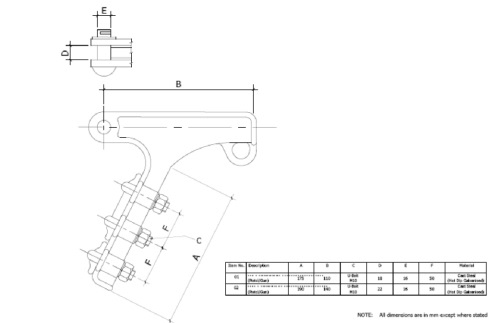

Las abrazaderas de la cepa de pistola de horquilla (pistola) ACSR 50Mm² completas con 3 tornillos en U.
Fundición de acero galvanizado en caliente.
El mínimo de carga no será indeleble en cada abrazadera de pistola.

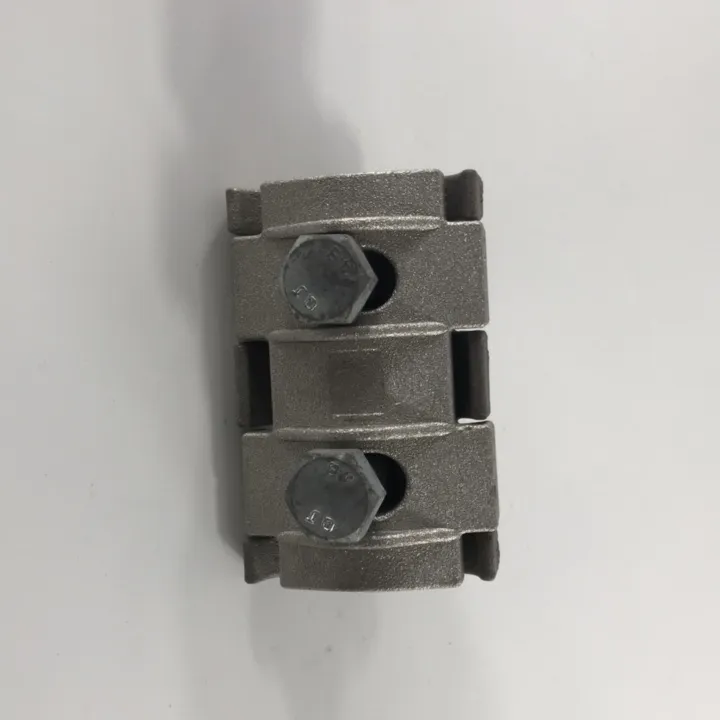

Tipo: APG-B4
Nombre: abrazadera de la ranura paralela APG-B4
Especificación: de 25 a 240mm² | Tamaño: 62*58mm | Tornillos dobles: M10*60 | Peso: 280g
| Índice | Especificaciones de la Suspensión | Unidad | Valor |
|---|---|---|---|
| 3.6 | La garganta de la grapa presentará un rango de diámetro | mm | 26.42 |
| 3.7 | El soporte de la abrazadera de suspensión debe tener curvatura para permitir un ángulo de entrada y salida desde el conductor | º | 30º |
| 3.8 | Los clips de la suspensión presentan una carga de rotura | Kg. | 11.340 |
| 3.9 | Peso mínimo de zinc depositado en el acero galvanizado en caliente | G/m² | 915 |
| 3.10 | Peso mínimo de zinc depositado en los pernos, tuercas y arandelas | G/m² | 400 |
| 3.11 | Las dimensiones y dibujos | Mm | Sí |
| 3.12 | Normas ASTM | - | La norma ASTM 123/153 |
Los cuerpos del conector de resistentes a la corrosión, alta resistencia de aleación de aluminio de 99,5.
Los tornillos: DIN 933, de acero 8.8, Dacromet; Tuerca: DIN934, Dacromet, pulsa en la parte inferior.
Pad: presión de aleación de aluminio; arandela elástica: DIN127, el acero.
La arandela cónica/arandelas elásticas: Acero, DIN6796 a la corrosión, Dacromet.
| Índice | Propiedades de Fijación y Grapa | Unidad | Valor |
|---|---|---|---|
| 4.3 | El cuerpo de aleación de aluminio, pernos, arandelas y tuercas del sistema de fijación serán de acero forjado galvanizado en caliente | - | Sí |
| 4.4 | ACSR 556 conductores de diámetro (4El MCM no incluye la varilla) | mm | 23,54 |
| 4.5 | Carga de rotura | Kg. | - |
| 4.6 | El tipo de compresión clips de anclaje para el conductor debe ser suministrada con un terminal de conexión que puede ser atornillado | - | 0° o 30° |
| 4.7 | El peso de zinc depositado sobre el acero | G/m² | 915 g/m² |
| 4.8 | El peso de zinc depositado sobre los pernos, tuercas y arandelas | G/m² | 400 g/m² |
| 4.9 | El peso | Kg. | - |
| 4.10 | Las dimensiones y dibujos | - | Sí |
| 4.11 | Normas ASTM | - | La norma ASTM 123/153 |
| 4.12 | Adjuntar a la grapa | - | La norma IEC 60471 |
Acero inoxidable A2 de pernos y tuercas disponibles según el pedido.
| Índice | Especificaciones del Empalme | Unidad | Valor |
|---|---|---|---|
| 6.3 | El material de construcción del empalme debe ser de aluminio y aleaciones de aluminio con un máximo de 0,1% de cobre | - | Sí |
| 6.4 | La sección de conductores ACSR 556.4MCM | Mm² | 327.93 |
| 6.5 | Longitud | M | - |
| 6.6 | Carga de rotura | Kg. | - |
| 6.7 | La reparación de los empalmes para el conductor debe ser varillas preformadas de empalme de la armadura tipo tensión completa | - | Sí |
| 6.8 | Cada varilla que forma la junta debe tener una marca en su centro con tinta indeleble | - | Sí |
| 6.9 | Por unidad de peso | Kg. | - |
1. ¿Qué funciones principales tienen las abrazaderas de tensión tipo pistola?
Están diseñadas para la fijación y el anclaje de conductores ACSR de 50mm² en líneas aéreas de transmisión de energía y subestaciones eléctricas, garantizando una conexión segura y de alta resistencia.
2. ¿Qué materiales se emplean en la fabricación de estos conectores?
El cuerpo está fabricado con una aleación de aluminio de alta resistencia que garantiza protección contra la corrosión, mientras que los pernos, tuercas y arandelas son de acero galvanizado en caliente o de acero inoxidable A2.
3. ¿Las abrazaderas cumplen con normas internacionales de calidad?
Sí, todos los elementos de acero y fijación cumplen con los requerimientos establecidos por las normas ASTM 123 y 153. Las piezas de conexión adicional se adaptan a la norma IEC 60471.
4. ¿Vienen los tornillos incluidos con el producto?
Sí, las abrazaderas de tensión de tipo pistola se suministran completas con sus correspondientes 3 pernos en U (U-bolts) para asegurar una instalación inmediata y segura en campo.
5. ¿Se dispone de opciones de personalización bajo demanda?
Sí, ofrecemos servicios completos de personalización bajo las modalidades OEM y ODM para ajustar el diseño, dimensiones o materiales a las necesidades específicas de su red de distribución.
6. ¿Qué resistencia a la tracción y rotura garantizan estas abrazaderas?
Nuestras abrazaderas están diseñadas para tolerar altas cargas de trabajo mecánicas. Según el modelo y las pruebas normalizadas, los clips de la suspensión pueden soportar una carga de rotura de hasta 11.340 Kg.
