Visión General
Información Básica
Instalación
Alto Voltaje de Exterior
Modo de puesta a tierra
No Conexión a tierra
Modo de Movimiento
Tipo enchufable
Toma de tierra
Planta Individual
Modo de conmutación
Tipo Doble Throw
Estructura de funcionamiento
Manual
Certificación
ISO, RoHS, CE, IS9001
Corriente nominal
50/100/200A
Paquete de Transporte
Embalaje de exportación
Capacidad de Producción
50000pcs/año
Descripción de Producto

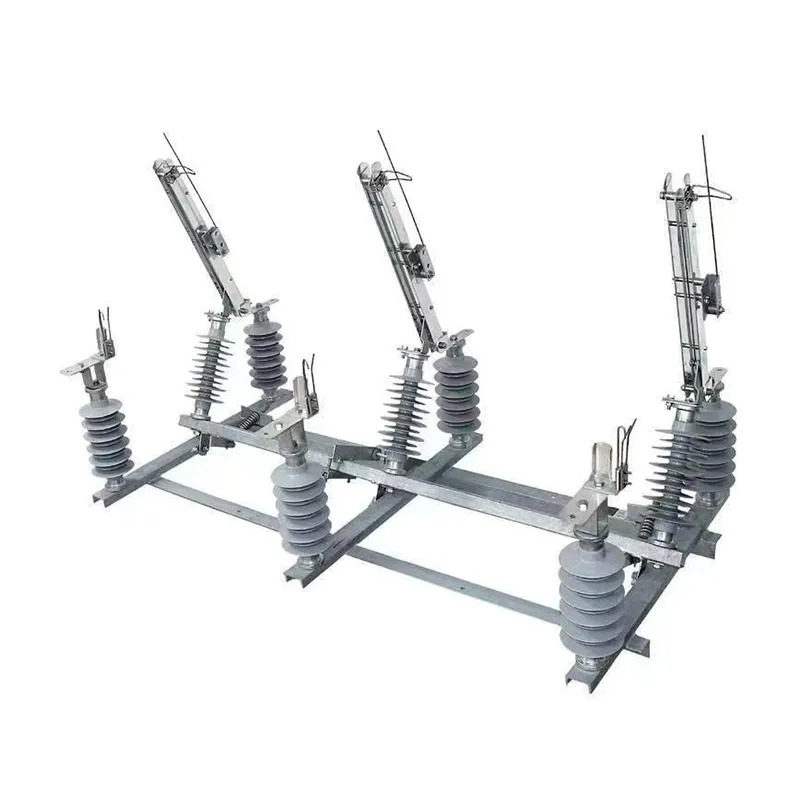

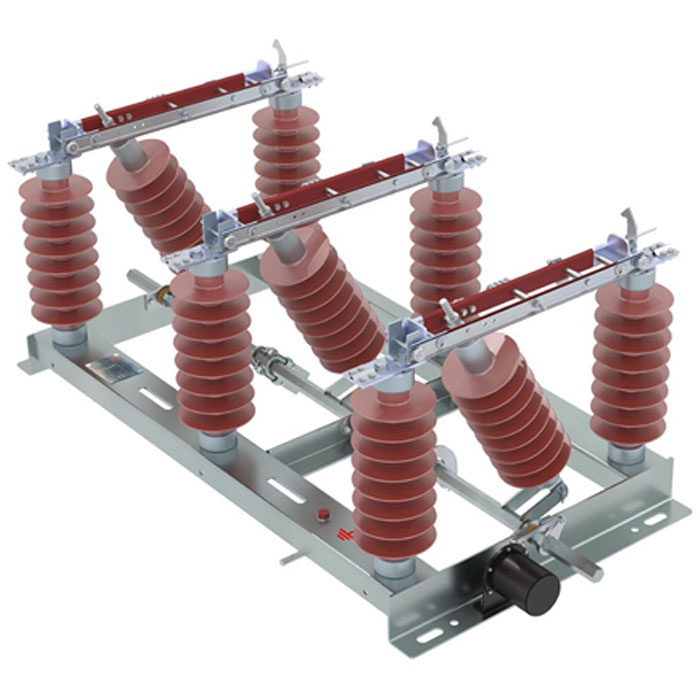

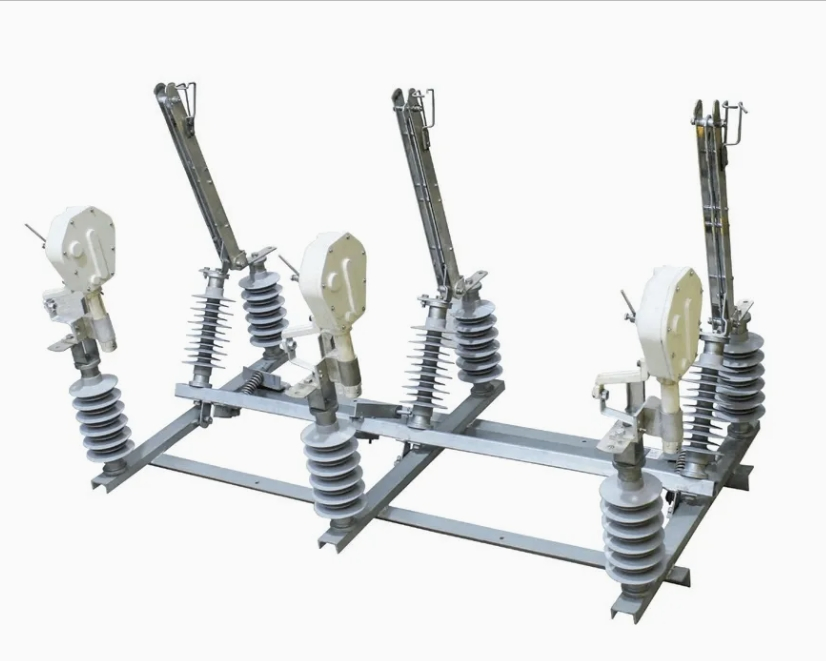

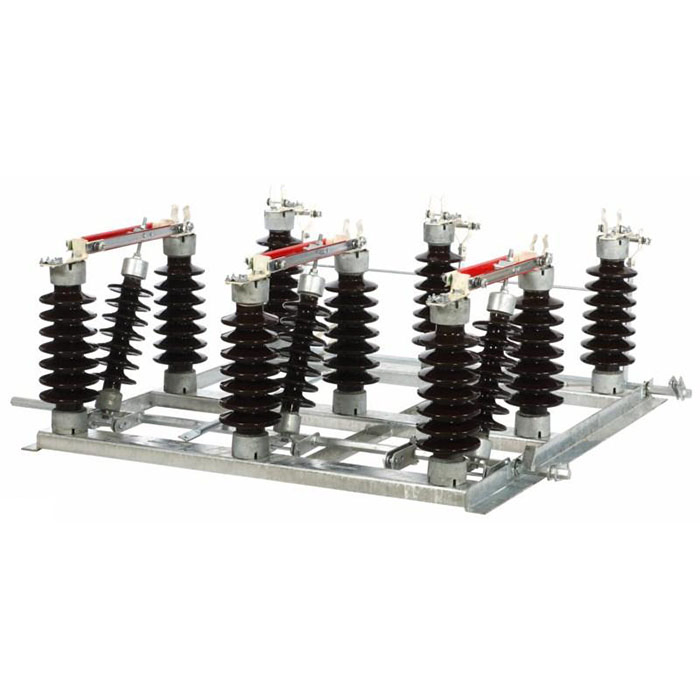

Interruptores de interrupción de aire accionados por módulos estándar francés IACM
Los interruptores de interrupción de aire accionados por módulos estándar francés IACM se utilizan en sistemas de energía eléctrica con frecuencia nominal 50/60Hz y tensión nominal 12/36kV. Su función principal es establecer o interrumpir el circuito bajo línea que suministra tensión en equipos exteriores de sistemas de distribución de alta tensión. Su interruptor de desconexión de tipo anticontaminación se utiliza especialmente en zonas con altos niveles de contaminación. Cumple con los estándares de la norma IEC62271-103 para interruptores de alta tensión.

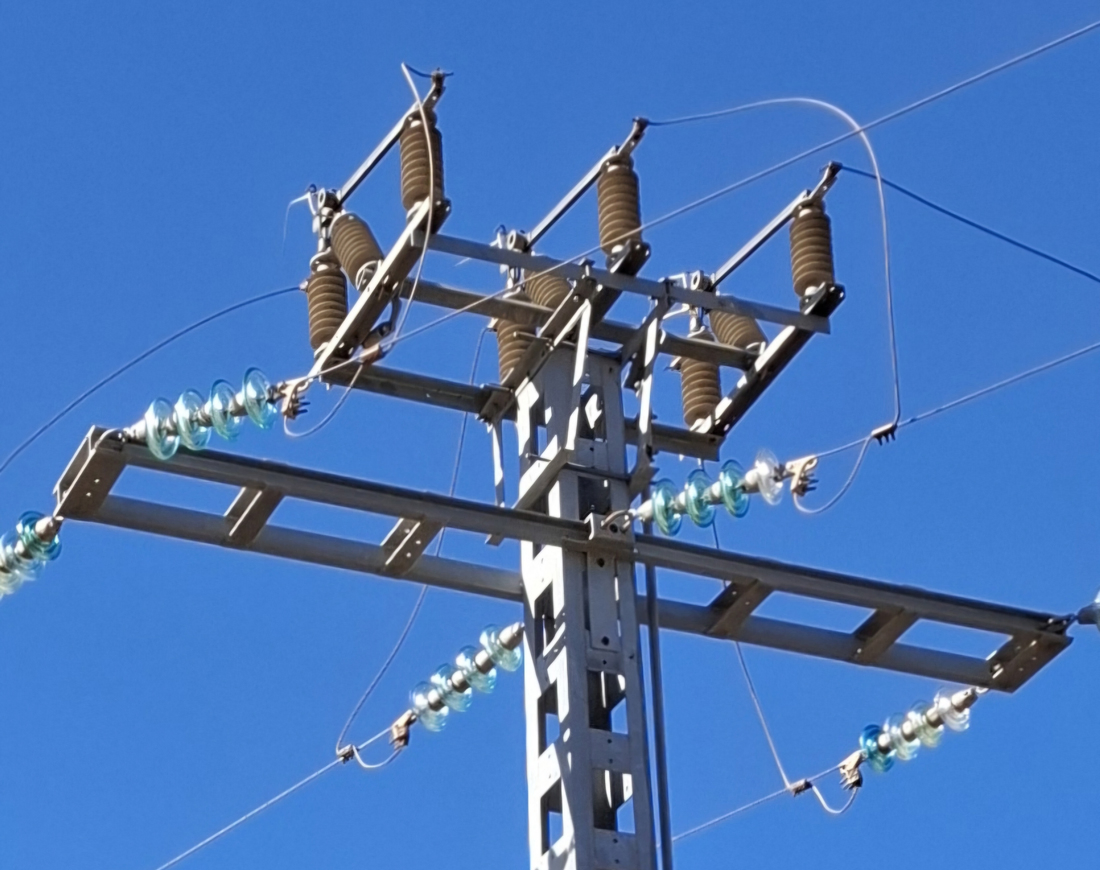

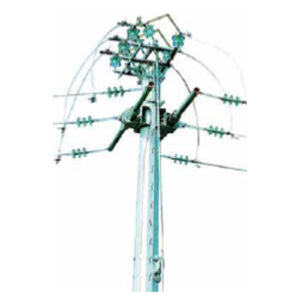

Seccionador de montaje en poste
Es un dispositivo eléctrico diseñado para la desconexión fiable de ciertas secciones de una red eléctrica de alta tensión cuando no hay corriente en ellas. El uso de seccionadores (ya sea solos o en combinación con dispositivos de cortocircuito de alta velocidad) permite simplificar la disposición de puntos de conmutación y subestaciones de transformadores, eliminando la necesidad de costosos disyuntores de alta tensión.
Entorno de servicio
- Temperatura del aire: Temperatura máxima: +75ºC; Temperatura mínima: -45ºC.
- Humedad: Humedad media mensual: 95%; Humedad media diaria: 90%.
- Altitud sobre el nivel del mar: Altitud máxima de instalación: 2500m.
- Calidad del aire: Aire ambiente libre de contaminación aparente por gas corrosivo e inflamable, vapor, etc.
- Vibraciones: Ausencia de sacudidas violentas frecuentes.
Características y ventajas
- Diseño compacto.
- Todas las piezas de acero fabricadas en acero inoxidable o galvanizado en caliente.
- Estructura de base sólida y estable.
- Contacto principal con protección contra la formación de hielo.
- Aisladores disponibles en porcelana o, alternativamente, en silicona.
- Mínima escoria para la conexión de línea gracias a los dos terminales fijos.
- Cámara de arco de aleación de aluminio antioxidante totalmente libre de mantenimiento.
- Procedimiento de apagado sin arco externo.
- Posibilidad de capacidad de fabricación de cortocircuitos bajo condiciones específicas.
- Fijación en la estructura de soporte mediante abrazaderas (ajuste libre) o atornillado directo (orificios en la estructura base).
- Instalación y configuración in situ sencillas y rápidas.
- Alta fiabilidad: Hasta 1,000 ciclos (según la corriente de fabricación).
- Todas las piezas conductoras están recubiertas de plata, níquel o estaño.
- Prácticamente libre de mantenimiento.
| Tensión nominal (Ur): |
12, 24, 36KV |
| Corriente nominal: |
50/100/200A |
| Corriente de fabricación de cortocircuito nominal (red): |
8,5 / 8,5 / 12 kA |
| Corriente de resistencia nominal de corto tiempo (1 s): |
5 kA/s |
| Corriente de resistencia nominal de corto tiempo (pico): |
8,5 / 8,5 / 12 kA/s |
| Corriente de ruptura de carga activa nominal principalmente: |
31,5 A |
| Tensión nominal de resistencia a la frecuencia de potencia (50 Hz - 1min): |
70 kV |
| Nivel de tensión de resistencia a impulsos de rayos (1,2/50): |
170 kV |
| Estándares: |
IEC 62271-103, IEC 60265 |
| Resistencia eléctrica: |
100 ciclos |
| Resistencia mecánica: |
1000 ciclos |
| Tipo de aislador: |
Silicio |
| Temperatura de funcionamiento: |
-25 .. 40°C |
| Temperatura de almacenamiento: |
-25 .. 70°C |
Galería y Detalles de Componentes
Introducción de Fabricación Profesional
Nos especializamos en la fabricación de conectores de servicio pesado, conexiones eléctricas aéreas, cables y terminales de cable, conectores de alimentación, aisladores, protectores e interruptores. Desde nuestra fundación, insistimos en continuar con la estrategia de proporcionar productos de alta calidad, precios competitivos y un excelente servicio posventa, impulsando el desarrollo de nuevos productos para satisfacer la demanda de los clientes. Como resultado, nuestros productos han ganado una sólida reputación en mercados internacionales de Europa, América del Norte, América del Sur, Medio Oriente y el Sudeste Asiático.
Nos esforzamos por cumplir con nuestra promesa de "Orientación Humana y Tecnología Avanzada", realizando un esfuerzo constante para aumentar nuestra presencia en el mercado global. Producimos estrictamente de acuerdo con las normativas ISO9001, y la mayoría de nuestros productos cuentan con las certificaciones CE y CB. Nos mejoramos continuamente e invitamos sinceramente a todos los interesados a desarrollar negocios conjuntos de beneficio mutuo.
Preguntas Frecuentes (FAQ)
1. ¿Qué rango de tensión nominal cubren estos interruptores de desconexión?
Nuestros interruptores accionados por módulos estándar francés IACM operan en sistemas de alta tensión con un voltaje nominal de 12 kV, 24 kV y hasta 36 kV.
2. ¿Pueden utilizarse estos seccionadores en ambientes con condiciones climáticas extremas?
Sí, están diseñados y probados para operar de manera segura en un rango de temperatura ambiental extrema que va desde los -45 ºC hasta los +75 ºC, soportando además una altitud de instalación de hasta 2500 metros sobre el nivel del mar.
3. ¿Qué normativas de seguridad y calidad cumplen los interruptores IACM?
Todos nuestros equipos cumplen estrictamente con los estándares internacionales de seguridad eléctrica, incluyendo las normas IEC 62271-103 (para interruptores de alta tensión) e IEC 60265.
4. ¿Requieren un mantenimiento constante estos dispositivos?
No. Gracias a su diseño optimizado con cámara de arco de aleación de aluminio antioxidante y piezas conductoras tratadas con plata, níquel o estaño, el equipo está diseñado para ser prácticamente libre de mantenimiento durante su vida útil.
5. ¿Cuál es el ciclo de vida mecánico y la resistencia operativa del interruptor?
El interruptor ofrece una resistencia mecánica garantizada de hasta 1,000 ciclos de operación y una resistencia eléctrica de 100 ciclos bajo los parámetros de carga recomendados.
6. ¿Qué tipos de aisladores están disponibles para su configuración?
Ofrecemos aisladores fabricados con materiales de alta resistencia dieléctrica en porcelana tradicional o, alternativamente, aisladores de silicona, ideales para zonas de alta contaminación.
