Los interruptores de desconexión de alta tensión de interior de las series GN19-12, 12C (en lo sucesivo denominados interruptores de desconexión) son dispositivos de interior con una tensión nominal de 12kV, CA trifásica de 60Hz, y se utilizan para dividir y cerrar circuitos cuando hay tensión y sin carga.

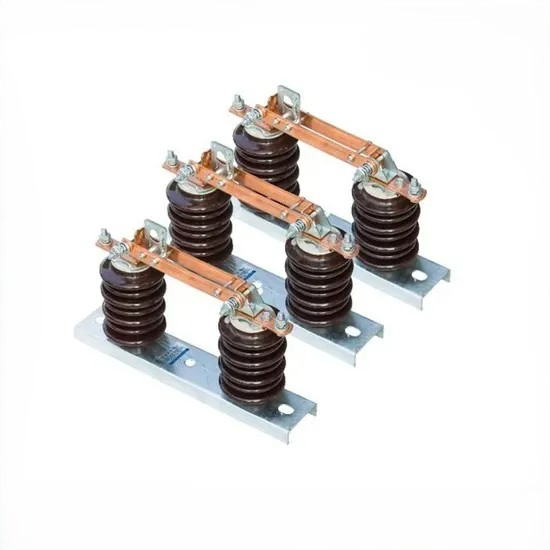

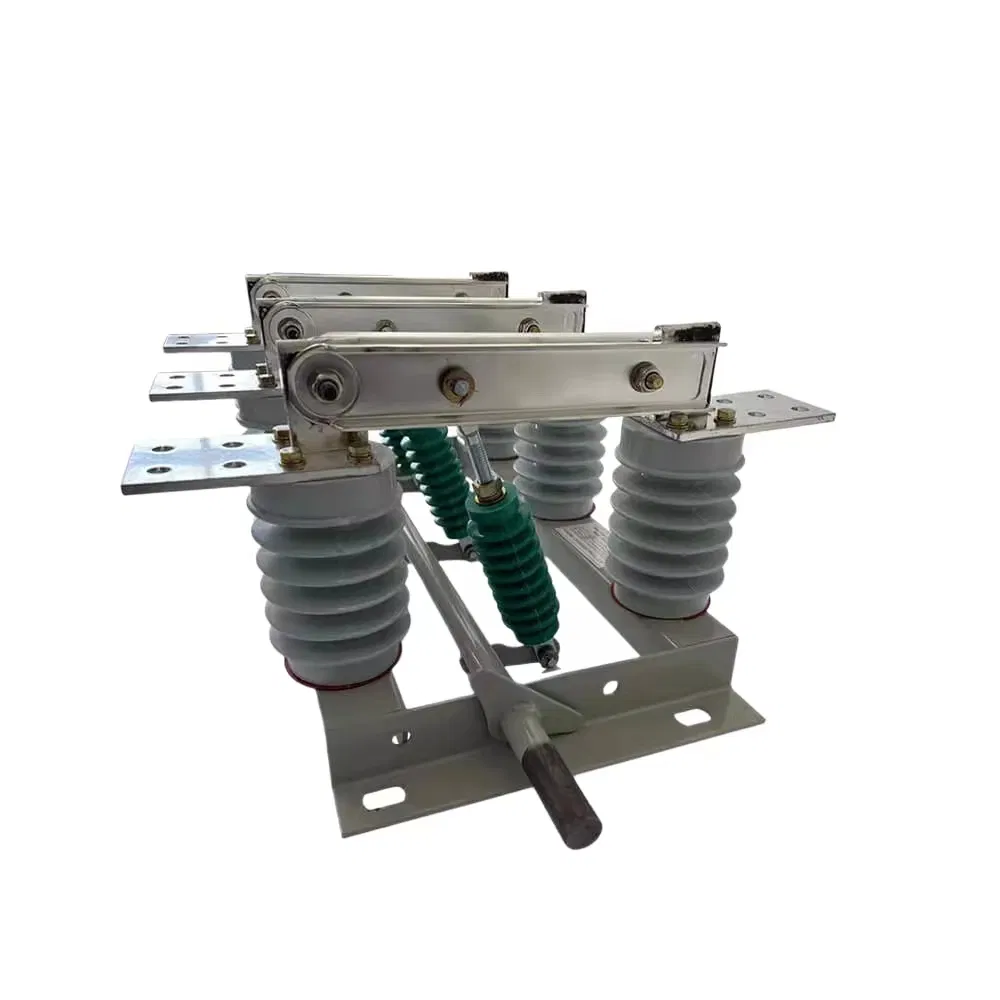

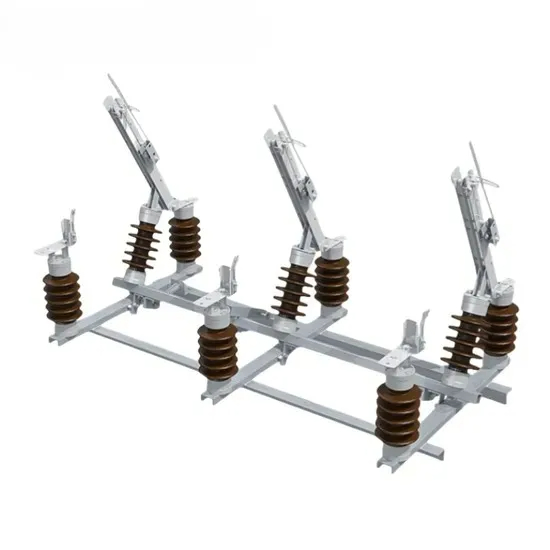

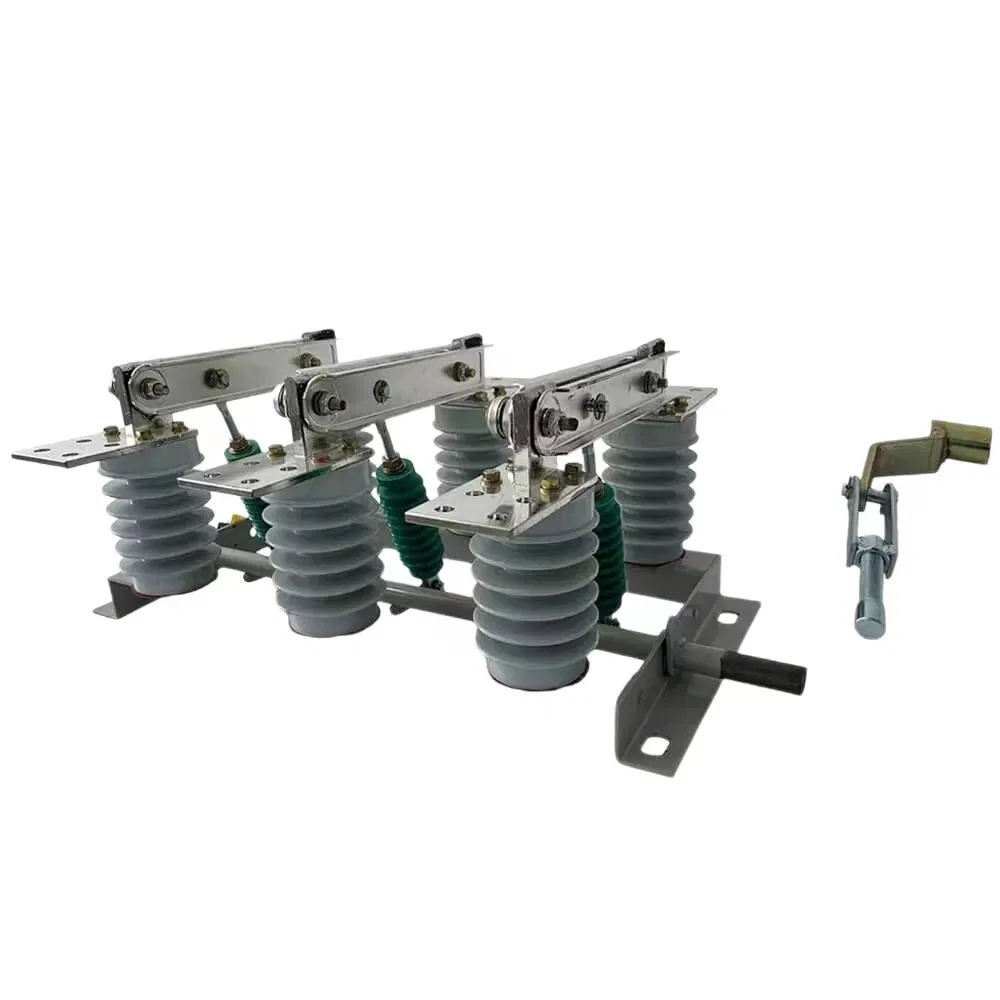

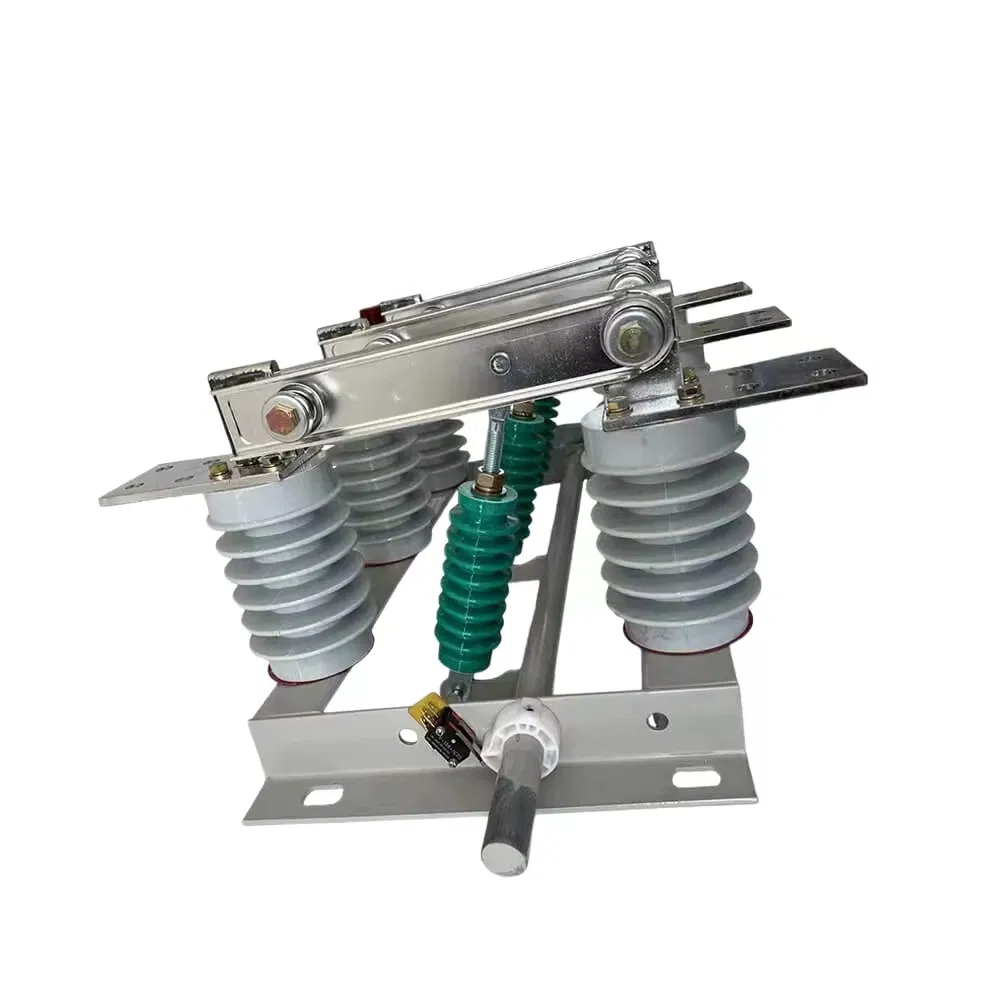

Esta serie de interruptores de aislamiento es de tipo tripolar, consta de estructura base, eje giratorio y palanca, aislante de pilar de porcelana, cuchilla de compuerta y placa de conexión. El eje giratorio se coloca en el bastidor de la base, en el que se sueldan tres pares de palancas, y las palancas se enganchan con la cuchilla de la compuerta a través del aislante de porcelana de la varilla de tiro. El eje se extiende fuera del bastidor inferior, y cualquier sección del mismo puede conectarse con el mecanismo de funcionamiento.

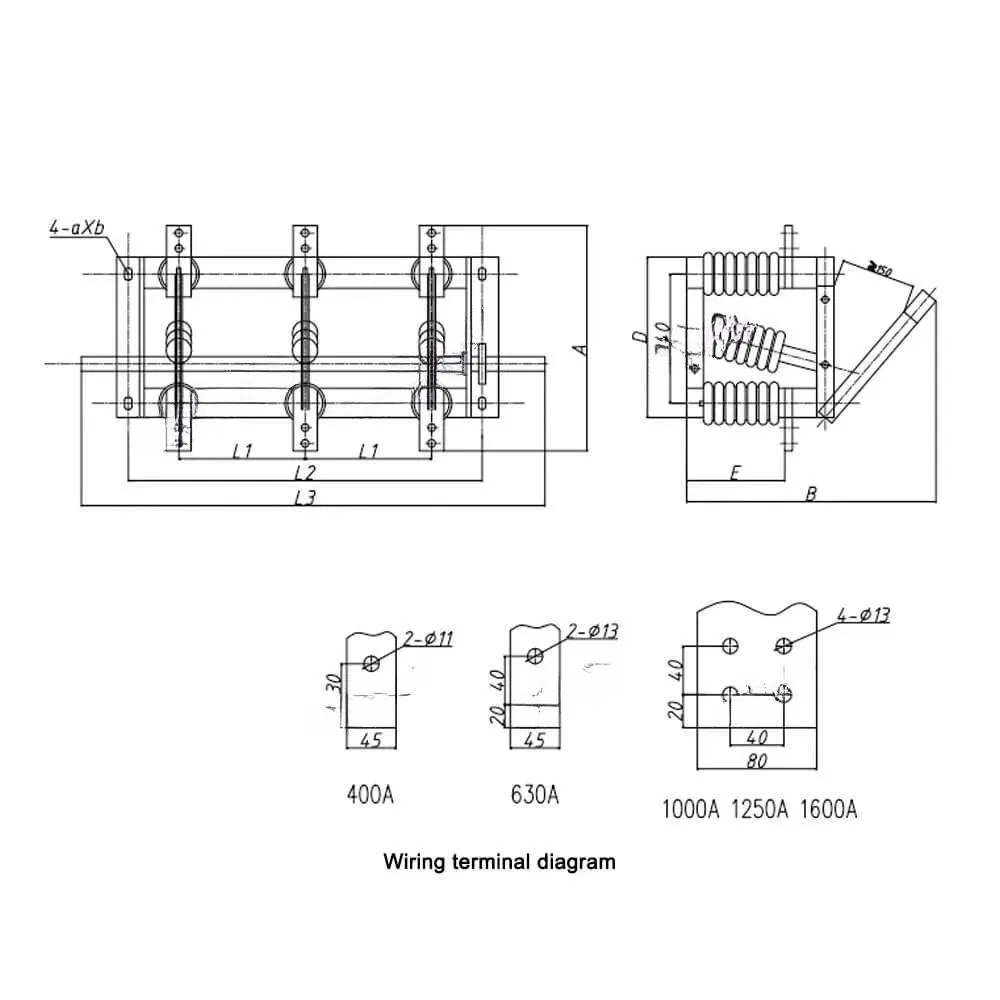

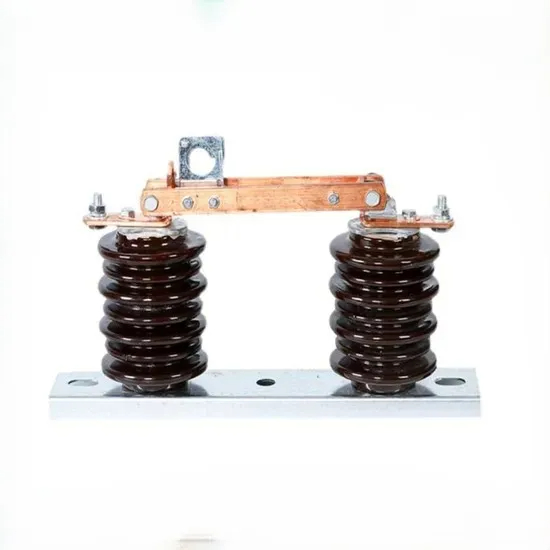

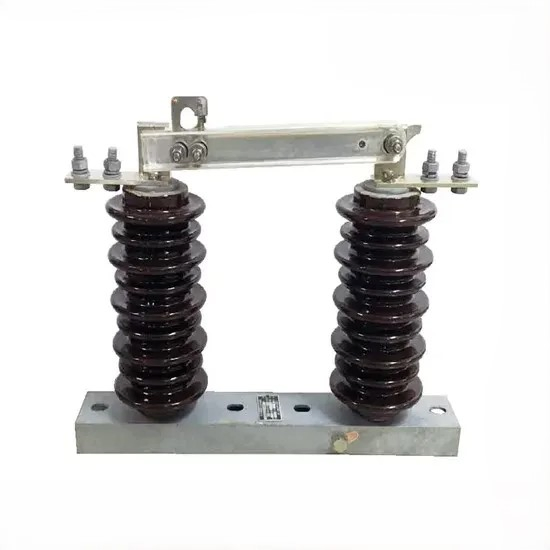

La parte conductora del interruptor de desconexión de tipo GN19-12/400, 630, 1000, 1250 está fijada en la base por dos aislantes de pilar para cada fase. (El tipo GN19-12C/400, 630, 1000, 1250 tiene un aislante de pilar y un aislante de revestimiento de porcelana.) Las tres fases se instalan en paralelo, y la parte conductora consta de contactos estáticos de cuchillas de contacto y soportes de contacto (o varillas conductoras). Cada fase de la cuchilla de contacto se conecta al centro del aislante de la brida, el aislante de la brida y se instala en la base del husillo conectado. El husillo está conectado a la biela (proporcionada por el usuario) y al mecanismo de movimiento de tipo CS6-1 a través del mango. La cuchilla de contacto de conexión está compuesta por dos placas de cobre ranuradas, que no solo aumenta el área de disipación de calor de la cuchilla de contacto para reducir la temperatura inferior, sino que también mejora la resistencia mecánica de la cuchilla de contacto, de modo que se mejore la estabilidad dinámica del interruptor. Un extremo de la cuchilla de contacto está montado en el bloque de contacto (o en la varilla conductora) por un perno (coche de Shaw). GN19-12/1000, 1250 en contacto con la instalación de la placa de bloqueo magnética, más el propósito de la placa de bloqueo magnético es que cuando una corriente de cortocircuito grande para mejorar la cuchilla de contacto de dos ranuras entre la atracción. GN19-12/400, 630 interruptores de desconexión tienen un pequeño límite de corriente, por lo que no hay necesidad de añadir una placa de bloqueo magnética.

• La altitud no supera los 1000m.
• La temperatura ambiente: Máxima: +40 ºC; mínima: -30ºC, Paramos: -40ºC.
• La presión del viento no supera los 700Pa. (correspondiente a la velocidad del viento de 34m/s).
• La intensidad del terremoto no excede los 8 grados.
• La situación laboral no tiene vibraciones violentas frecuentes.
• El lugar de instalación de un aislador de tipo ordinario debe mantenerse alejado del gas, la deposición química de humo, la niebla de pulverización de sal, el polvo y otros materiales explosivos y corrosivos que afectan seriamente la capacidad de aislamiento y conducción del aislador.
• El aislador tipo a prueba de contaminación se aplica a la zona de conducción sucia severa; sin embargo, no debe ser ningún asunto explosivo y materias que causen un incendio.
