Descripción del Producto

Información Básica

No. de Modelo. Gw4
Instalación Alto Voltaje de Interior
Operación Electricidad
Modo de puesta a tierra Puesta a tierra
Modo de Movimiento Tipo enchufable
Número de polos Tres Polo
Toma de tierra No aterrizado
Serie Tres
Carrera Complemento
Modo de conmutación Soltero saque en
Modelo Común gg
Estructura de funcionamiento Electricidad
Certificación ISO, CE
Paquete de Transporte exportar cartón estándar
Origen China
Código del HS 8535301090
Capacidad de Producción 500 piezas/semana

Descripción de Producto

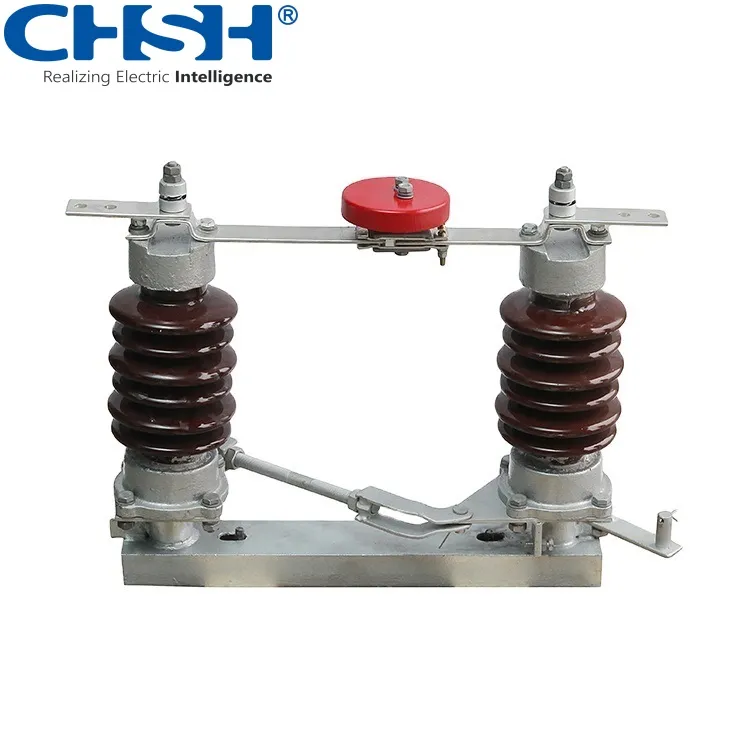

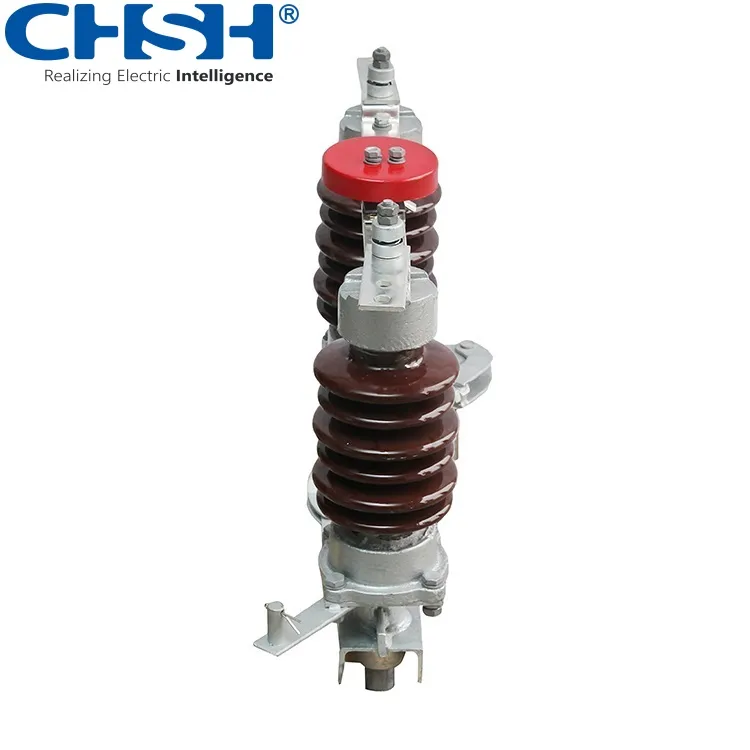

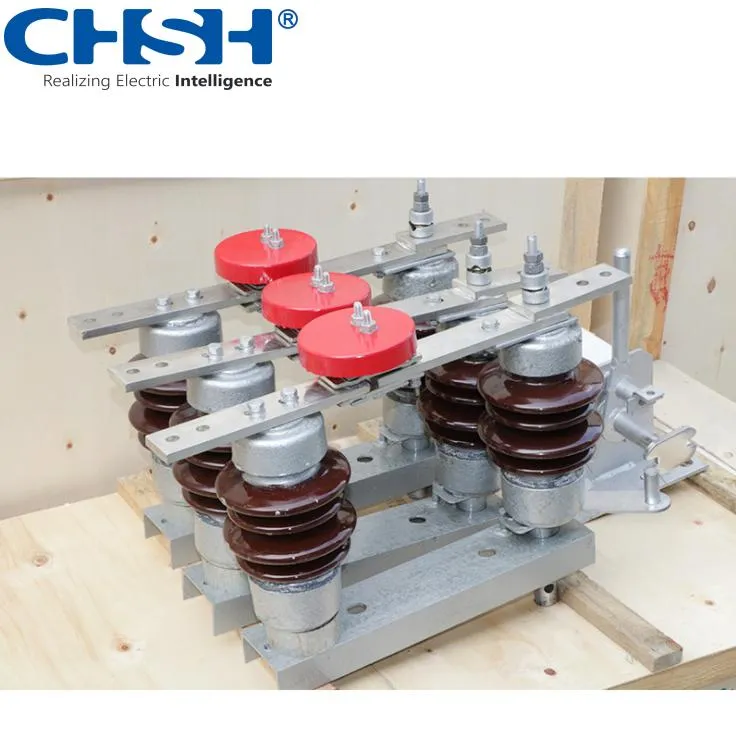

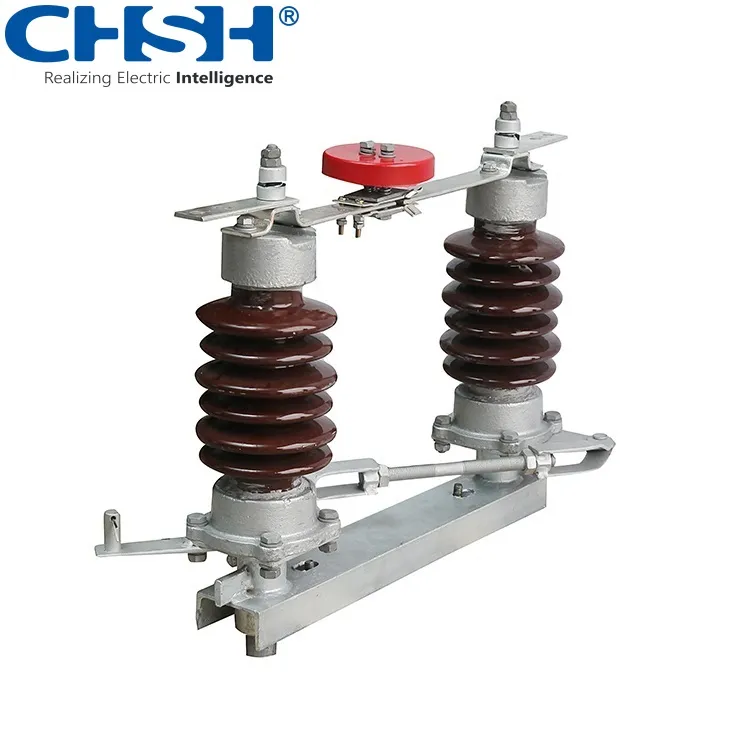

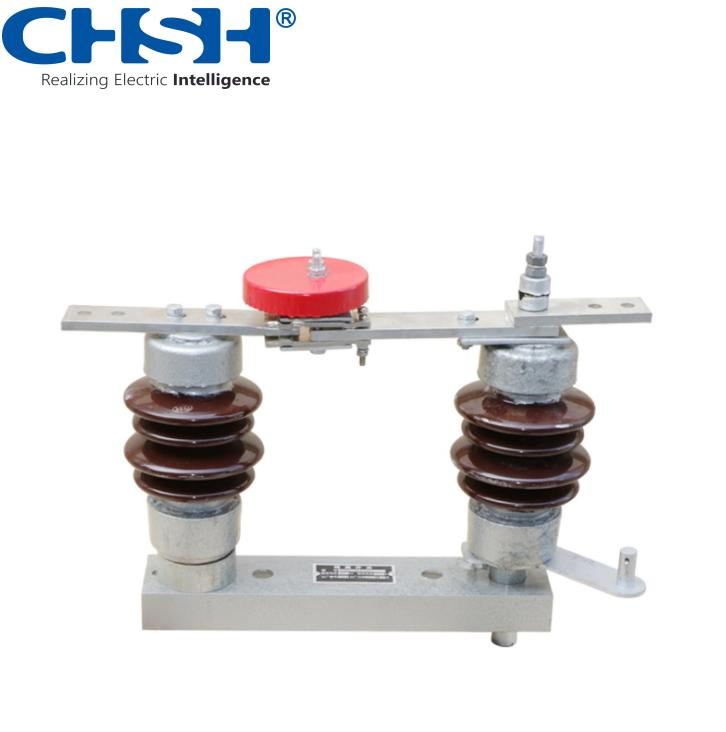

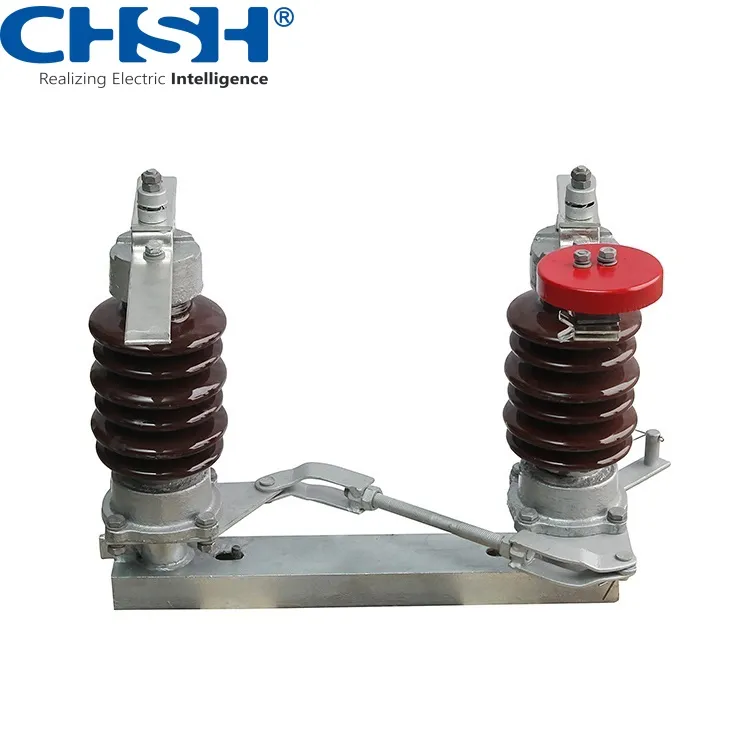

El seccionador de alta tensión de corriente alterna (AC) GW4 es adecuado para sistemas de potencia con una tensión nominal de 126kV. Se utiliza para la conmutación sin carga de líneas de alta tensión y para el aislamiento eléctrico de equipos eléctricos, tales como buses de alta tensión y disyuntores bajo la inspección de líneas vivas de alta tensión.

Condiciones de uso

  • La altura no excede de 1.000 m, y el tipo especial no supera los 4.000 m.
  • La temperatura ambiente máxima no excede de +40°C, la más baja es de -35°C, y alcanza hasta los -40°C en regiones alpinas.
  • La velocidad del viento exterior no supera los 34 m/s.
  • El tipo resistente a la contaminación moderada es adecuado para zonas contaminadas.
  • El espesor de la capa de hielo no excede los 10 mm.
  • La intensidad sísmica no supera los 8 grados.
  • El sitio de instalación debe estar libre de gases, vapores, residuos químicos, polvo, suciedad y otras sustancias explosivas o corrosivas que afecten seriamente el rendimiento del aislamiento y la conductividad.
  • No debe haber vibraciones fuertes en el lugar de instalación.

Características

  • La estructura de la tornamesa del rodamiento se ha mejorado para que el asiento del cojinete sea resistente al agua. Equipado con un orificio de inyección de aceite y un tornillo de ajuste, el interruptor tiene una gran integridad y su mantenimiento es más simple y conveniente.
  • Se adopta un proceso de soldadura de cobre entre la varilla conductora y el contacto, y entre la varilla conductora y el asiento del contacto de pinza. Además, se instala una conexión flexible para reducir significativamente la resistencia del circuito principal, disminuyendo el calentamiento y mejorando la fiabilidad de la puesta a tierra.
  • La parte expuesta del conductor principal adopta un tratamiento de superficie de cobre plateado, ofreciendo una superficie lisa, estética, altamente resistente a la corrosión y duradera.
  • El método de acoplamiento de ejes y agujeros se ha optimizado usando cobre-cobre o acero inoxidable-cobre, lo que resuelve el problema de oxidación por exposición prolongada al aire libre. Las piezas estándar expuestas son de acero inoxidable y los componentes metálicos están galvanizados en caliente.
  • Se utiliza una gran cantidad de piezas fundidas de precisión para reemplazar piezas soldadas, reduciendo problemas de seguridad asociados con soldaduras débiles.
  • La cuchilla de puesta a tierra se puede intercambiar a la izquierda o derecha en la obra, y el acoplamiento coaxial cambia a modo unipolar, facilitando la instalación en el sitio de construcción.
Gw4 Interruptor de desconexión de alta tensión interruptor de desconexión exterior interruptor de aislamiento
Gw4 Interruptor de desconexión de alta tensión interruptor de desconexión exterior interruptor de aislamiento
Gw4 Interruptor de desconexión de alta tensión interruptor de desconexión exterior interruptor de aislamiento
Gw4 Interruptor de desconexión de alta tensión interruptor de desconexión exterior interruptor de aislamiento
Gw4 Interruptor de desconexión de alta tensión interruptor de desconexión exterior interruptor de aislamiento
Gw4 Interruptor de desconexión de alta tensión interruptor de desconexión exterior interruptor de aislamiento
Gw4 Interruptor de desconexión de alta tensión interruptor de desconexión exterior interruptor de aislamiento

Preguntas Frecuentes

¿Para qué sirve el seccionador de alta tensión GW4?
Está diseñado para operar en sistemas de corriente alterna (AC) con una tensión nominal de 126kV, permitiendo realizar la conmutación sin carga de líneas eléctricas de alta tensión y el aislamiento eléctrico seguro de equipos como buses y disyuntores durante labores de inspección.
¿Qué rango de temperatura ambiente soporta el seccionador?
El rango de operación estándar va desde una temperatura ambiente mínima de -35°C hasta un máximo de +40°C. En regiones alpinas de clima extremo, el diseño especial puede soportar temperaturas de hasta -40°C.
¿Cómo se previene la corrosión y la oxidación en exteriores?
El seccionador utiliza piezas estándar expuestas de acero inoxidable y componentes metálicos tratados con galvanización en caliente. Además, las superficies de contacto están plateadas y el sistema de acoplamiento de ejes se ha rediseñado con combinaciones de cobre-cobre o acero-cobre para evitar el agarrotamiento por óxido.
¿Cuáles son los requisitos de velocidad del viento y sismicidad?
El equipo está optimizado para resistir vientos externos de hasta 34 m/s y puede operar de manera segura en zonas con una intensidad sísmica de hasta 8 grados.
¿Por qué el mantenimiento del modelo GW4 es más sencillo?
Se ha rediseñado la estructura de la tornamesa para hacer que el asiento del cojinete sea totalmente impermeable. También incorpora un puerto de inyección de grasa lubricante y tornillos de ajuste que facilitan la alineación y el mantenimiento rutinario sin complicaciones.
¿Se puede adaptar el interruptor de puesta a tierra a ambos lados?
Sí, las cuchillas de puesta a tierra se pueden configurar para operar tanto a la izquierda como a la derecha del equipo directamente en la obra. Además, el varillaje se ha simplificado a un sistema unipolar que reduce los tiempos y la dificultad de la instalación en terreno.
