Descripción del producto

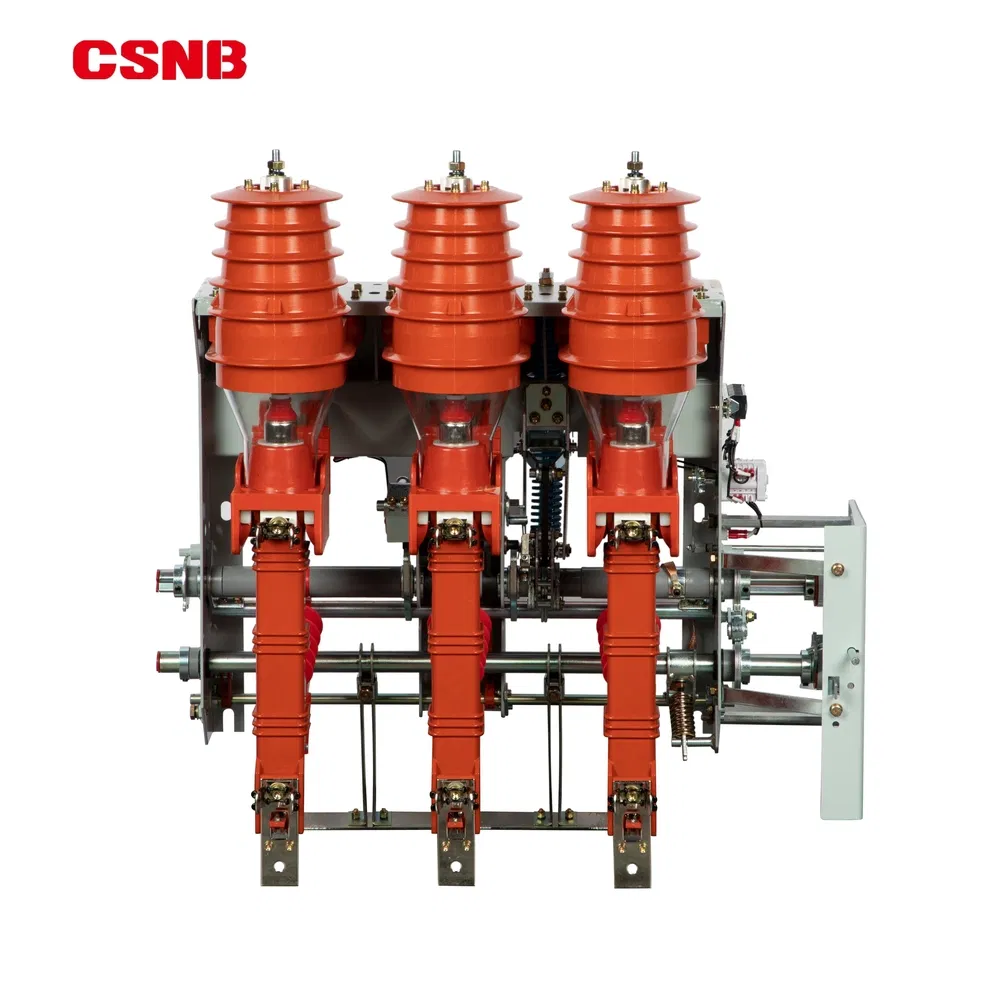

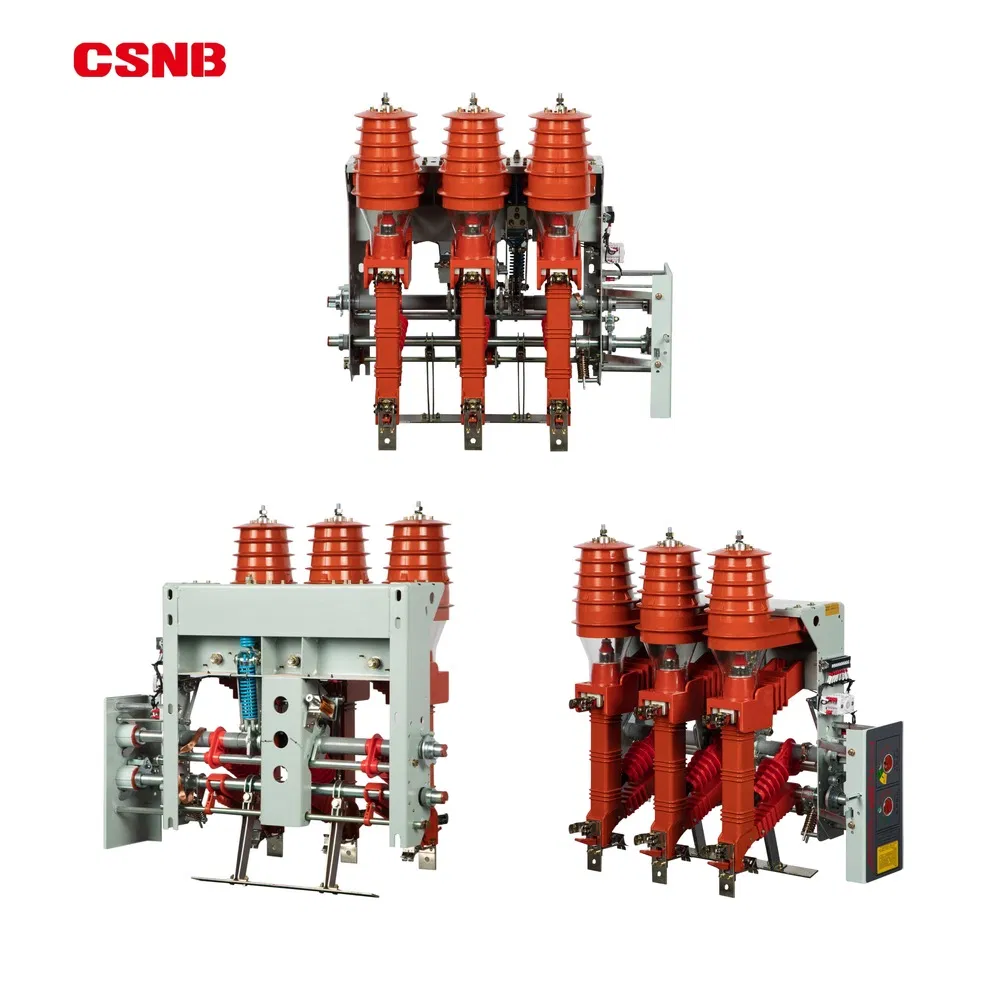

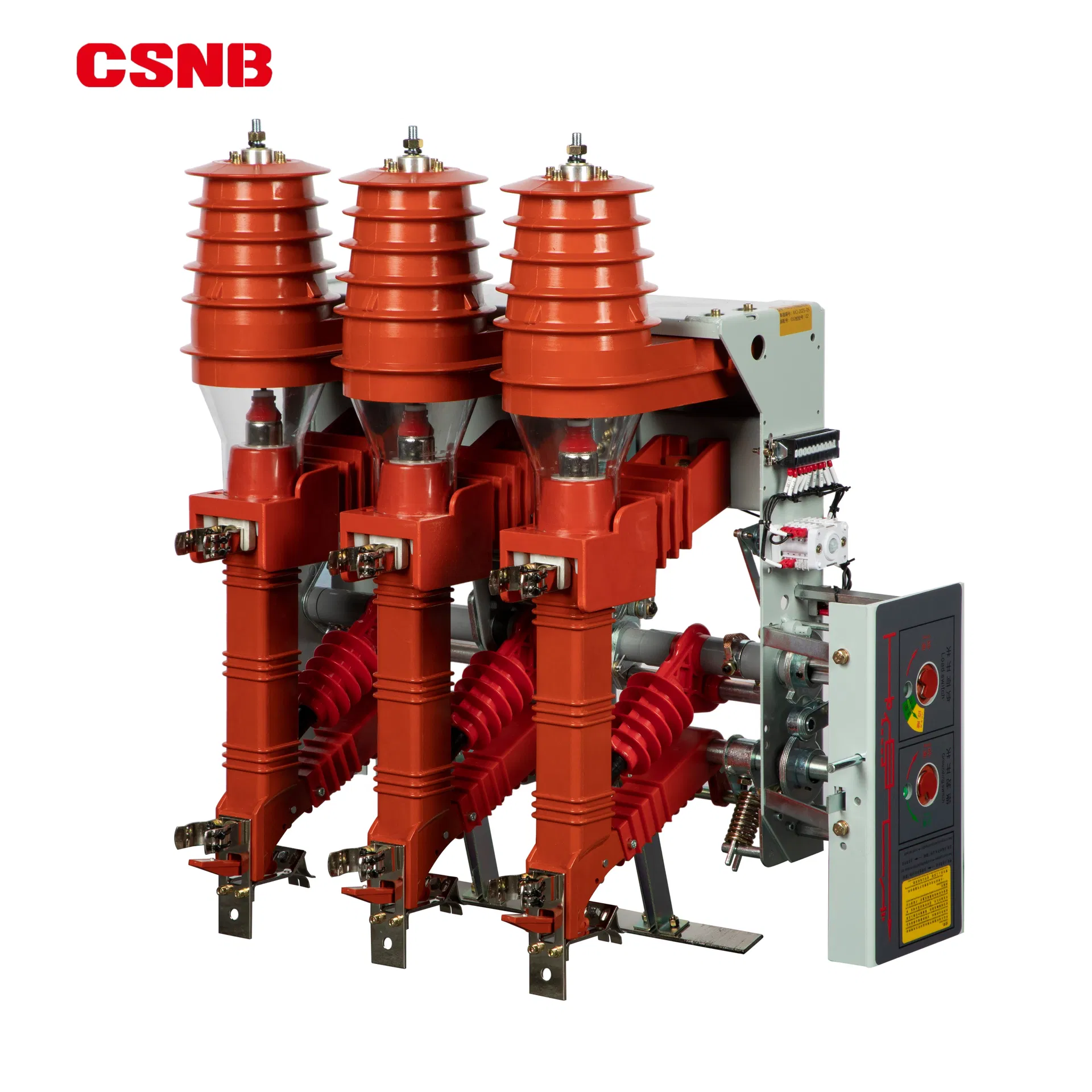

El dispositivo FK(R)N12-12(D) de la serie de alto voltaje para interiores es un aparato combinado y neumático de interruptor de carga. Es un dispositivo central diseñado para sistemas de distribución de energía trifásicos de 12kV, principalmente utilizado para controlar y proteger equipos eléctricos como transformadores, cables y líneas aéreas.
Operación y Mecanismos
-
Operación Normal:
Cierre: El mecanismo del motor acciona el eje principal para girar. Los contactos auxiliares cierran primero y luego se conectan los contactos principales para completar la conexión del circuito.
Apertura: El mecanismo de almacenamiento de energía por resorte separa rápidamente los contactos. El pistón comprime el aire para generar un flujo que extingue el arco en milisegundos, limitando eficazmente la energía liberada.
-
Mecanismo de Protección contra Cortocircuitos:
Coordinación del Aparato: El interruptor de carga interrumpe la corriente de trabajo estándar (≤630A), mientras que el fusible interrumpe la corriente de cortocircuito (hasta 31.5kA). La fusión del fusible activa de manera automática la apertura del interruptor, logrando una protección de rango completo.
Característica de Limitación de Corriente: El fusible interrumpe el circuito antes de que la corriente de cortocircuito alcance su valor máximo, reduciendo significativamente el impacto térmico y la fuerza electromecánica en la instalación.
Características del producto
- Adopta un mecanismo de funcionamiento de resorte modular integrado que proporciona un rendimiento estable, alta fiabilidad y bajos requisitos de mantenimiento. Los componentes del motor y las bobinas de apertura y cierre se pueden sustituir de forma sencilla sin necesidad de desmontar otras piezas.

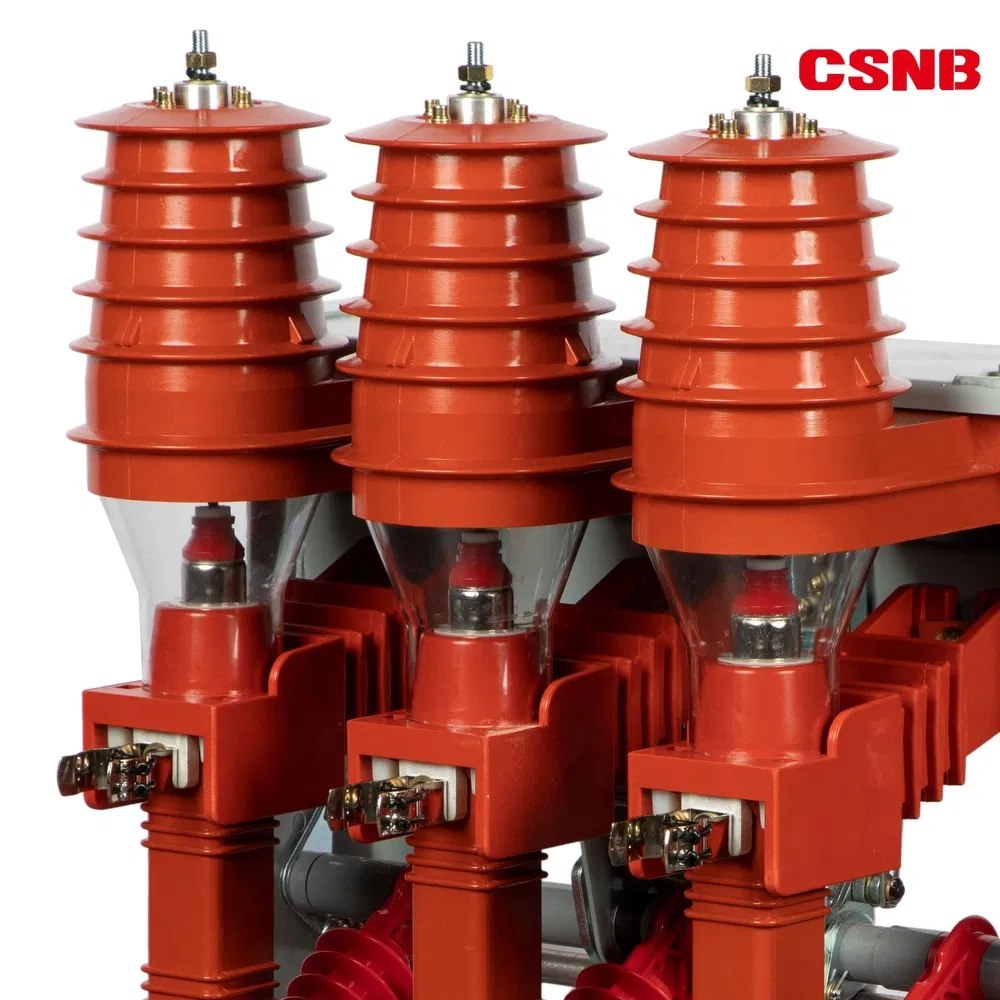

- El circuito conductor principal emplea una estructura de aislamiento sólido. Utilizando tecnología de encapsulado de resina epoxi, la cámara de vacío y el aislamiento se integran en un polo sólidamente sellado.

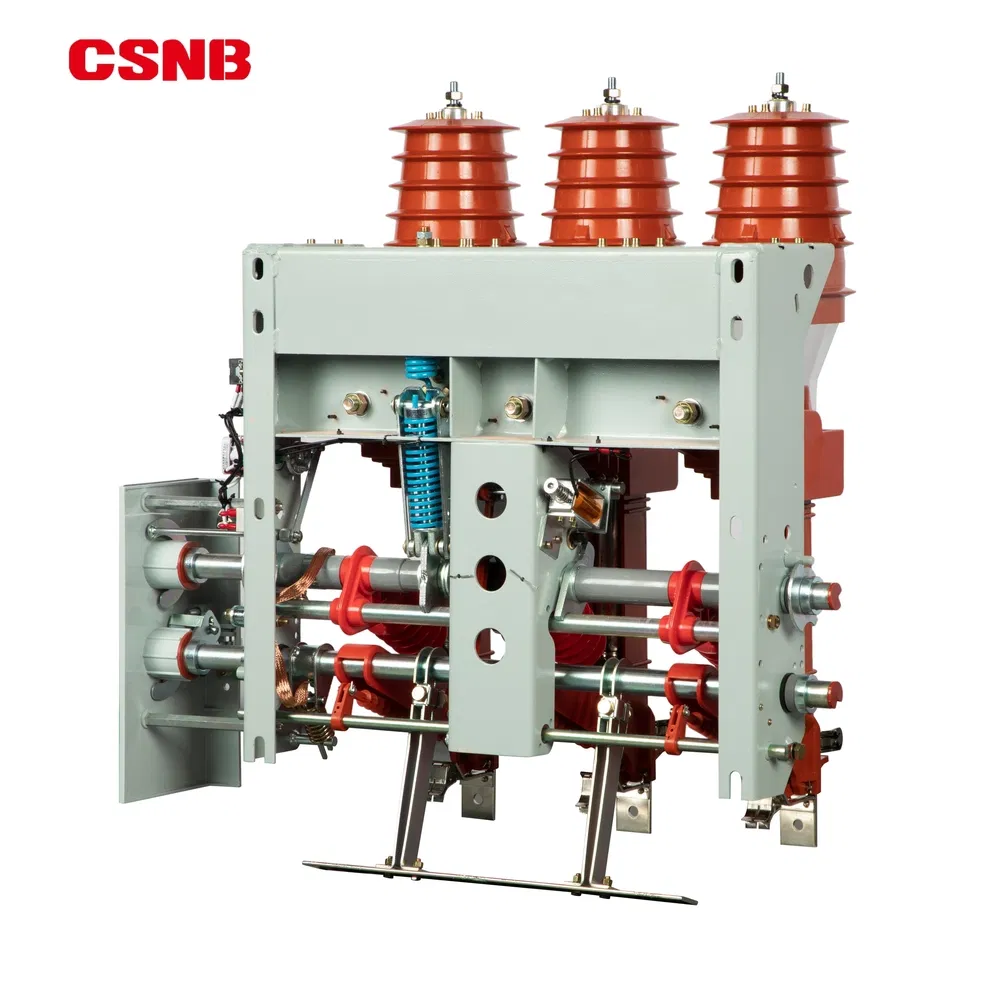

- El mecanismo de funcionamiento está dispuesto en el lateral del bastidor, lo que facilita enormemente el diseño compacto y la miniaturización de las cabinas eléctricas de alta tensión.

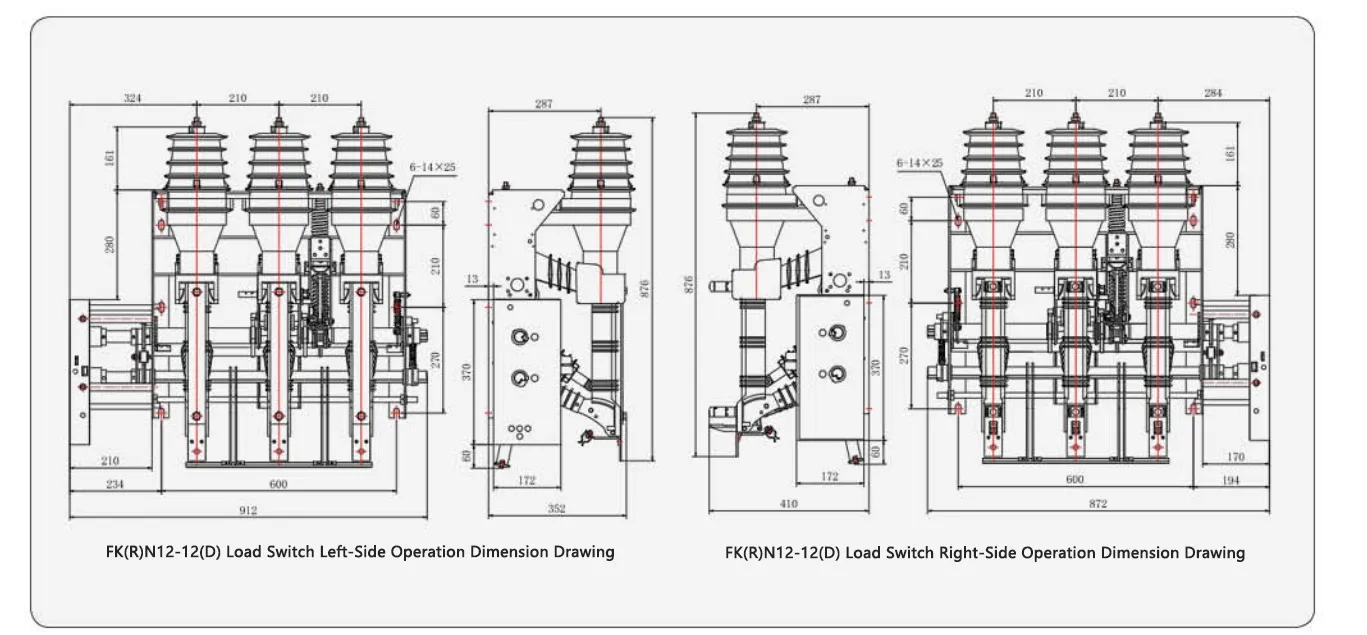

Parámetros Técnicos Principales
| Parámetro / Detalle |
Interruptor de Carga |
Aparato Combinado |
| Modelo |
FK(R)N12-12(D) |
| Frecuencia Nominal (Hz) |
50 |
| Tensión Nominal (kV) |
12 |
| Tensión soportada a frecuencia industrial de 1 min (kV) |
Fase a fase, fase a tierra: 42 / Entre contactos abiertos: 48 |
| Tensión soportada de impulso de rayo nominal (kV) |
Fase a fase, fase a tierra: 75 / Entre contactos abiertos: 85 |
| Corriente Nominal (A) |
630 |
Corriente máx. del fusible: 125 |
| Corriente nominal de ruptura en cortocircuito (kA) |
- |
31.5 |
| Corriente nominal de ruptura de carga activa (A) |
630 |
- |
| Corriente de ruptura de transformador en vacío (A) |
63 |
- |
| Corriente nominal de cortocircuito de corta duración (4s) (kA) |
20 |
- |
| Corriente nominal soportada de pico (kA) |
50 |
- |
| Corriente nominal de establecimiento en cortocircuito (kA) |
50 |
- |
| Vida mecánica (veces) |
2000 |

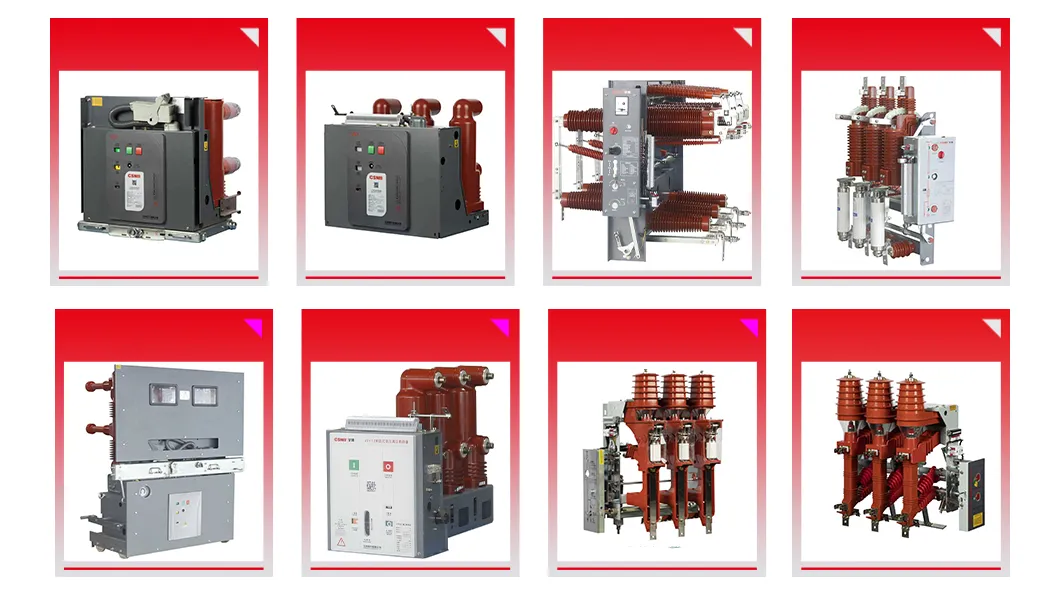

Principales Productos

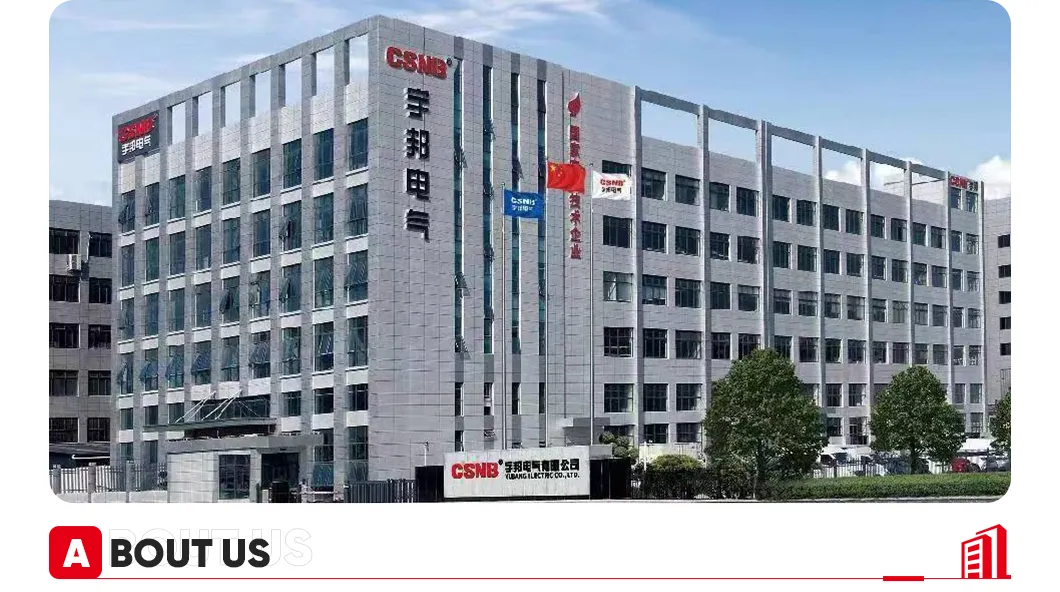

Perfil de la Empresa
Fundada en 2006, la empresa es una entidad profesional dedicada al desarrollo, fabricación y comercialización de componentes eléctricos de alta tensión para interiores. Nos enfocamos en la investigación y producción de interruptores de carga para alta tensión de 12kV a 40.5kV, disyuntores de vacío, seccionadores, interruptores de puesta a tierra, fusibles, así como componentes para subestaciones aplicadas en sistemas de energía eólica, fotovoltaica y almacenamiento energético.

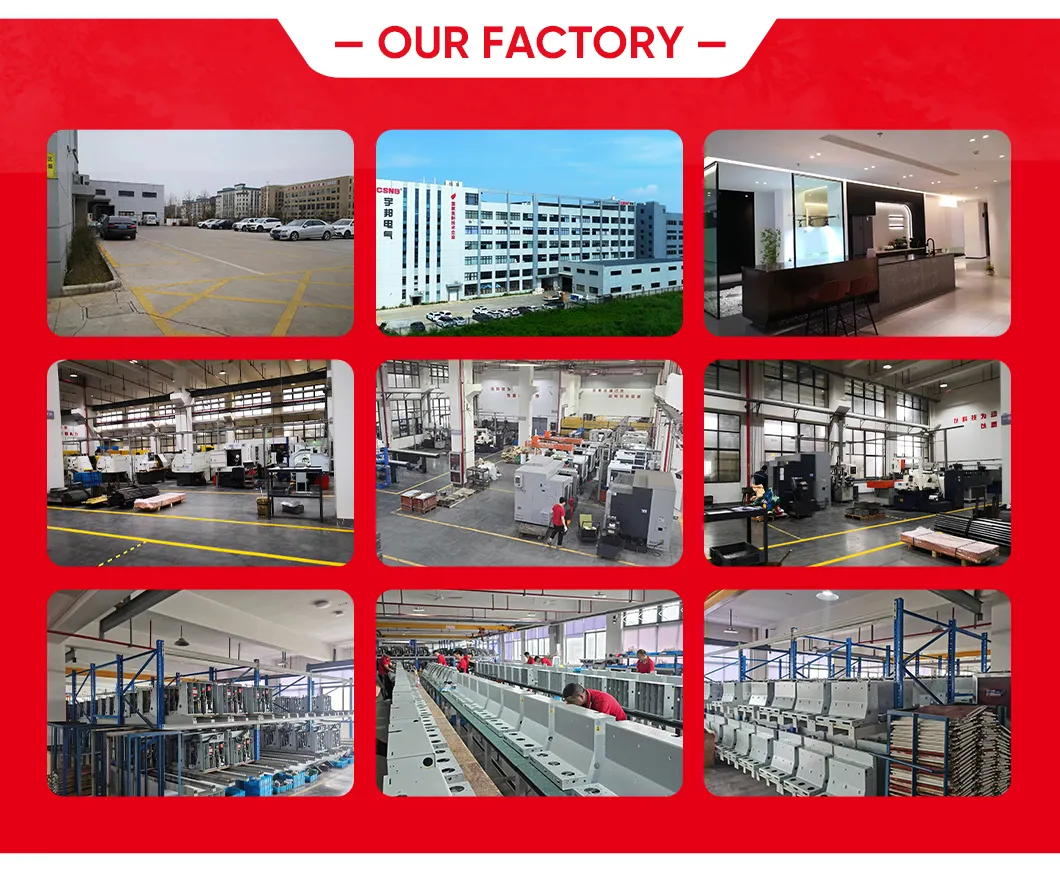

Implementamos un sistema de control de calidad bajo las normativas del Sistema de Gestión de Calidad, Gestión de Seguridad y Salud Ocupacional, y Gestión Ambiental. Aplicamos una gestión de producción estandarizada orientada a minimizar defectos en los productos. Contamos con equipamiento tecnológico moderno que incluye sistemas de corte por láser de fibra de 6000W, robots de soldadura automatizados y maquinaria CNC para conformado de chapa. Nuestro compromiso es ofrecer la máxima satisfacción al cliente mediante productos de alta calidad y una constante innovación en la mejora de nuestros procesos tecnológicos.
Certificaciones y Calidad

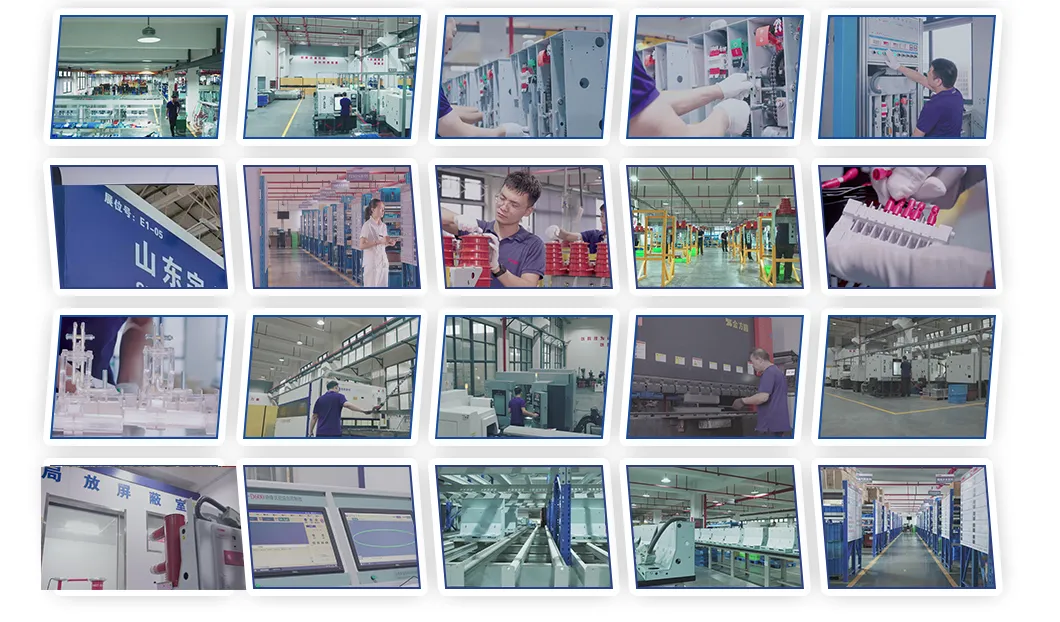

Diagrama de Flujo de Producción

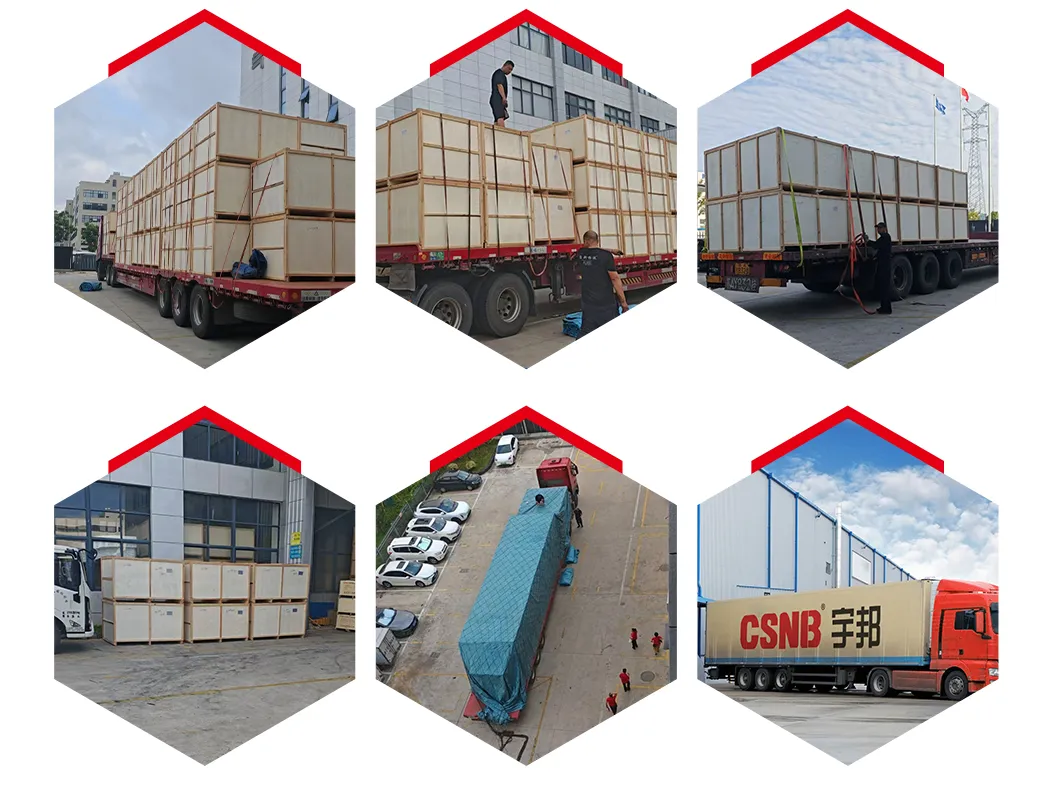

Embalaje y Envío
Preguntas Frecuentes (FAQ)
¿Es una empresa comercial o fabricante?
Somos una fábrica profesional con 20 años de experiencia especializada en la fabricación de interruptores de corte bajo carga de alta tensión, disyuntores de vacío, seccionadores, fusibles y subestaciones compactas para aplicaciones eólicas y fotovoltaicas.
¿Se ofrecen servicios de personalización?
Sí, proporcionamos servicios OEM/ODM. Podemos adaptar el diseño a sus planos específicos y parámetros técnicos, además de incorporar marcas y logotipos personalizados en los equipos de acuerdo con sus requerimientos.
¿Cuál es la cantidad mínima de pedido (MOQ)?
Nuestra cantidad mínima de pedido es de 1 pieza, permitiendo a los clientes evaluar de manera flexible la calidad técnica del producto.
¿Cuáles son los plazos de entrega estándar?
El plazo final de entrega está sujeto al volumen del pedido y las especificaciones técnicas del equipo. De manera general, el proceso de fabricación tarda entre 10 y 15 días laborables.
¿Cómo se resuelven las reclamaciones por problemas de calidad?
En caso de presentarse algún inconveniente, solicitamos el envío de fotos detalladas del fallo. Nuestro departamento técnico y de control de calidad analizará el caso y ofrecerá una resolución técnica viable dentro de las 48 horas siguientes.
¿Cuáles son las condiciones de pago aceptadas?
La modalidad habitual de pago consiste en un depósito del 30% mediante transferencia bancaria (T/T) por adelantado y el 70% restante previo a la expedición del producto. También se aceptan cartas de crédito (L/C) y transferencias por Western Union.
