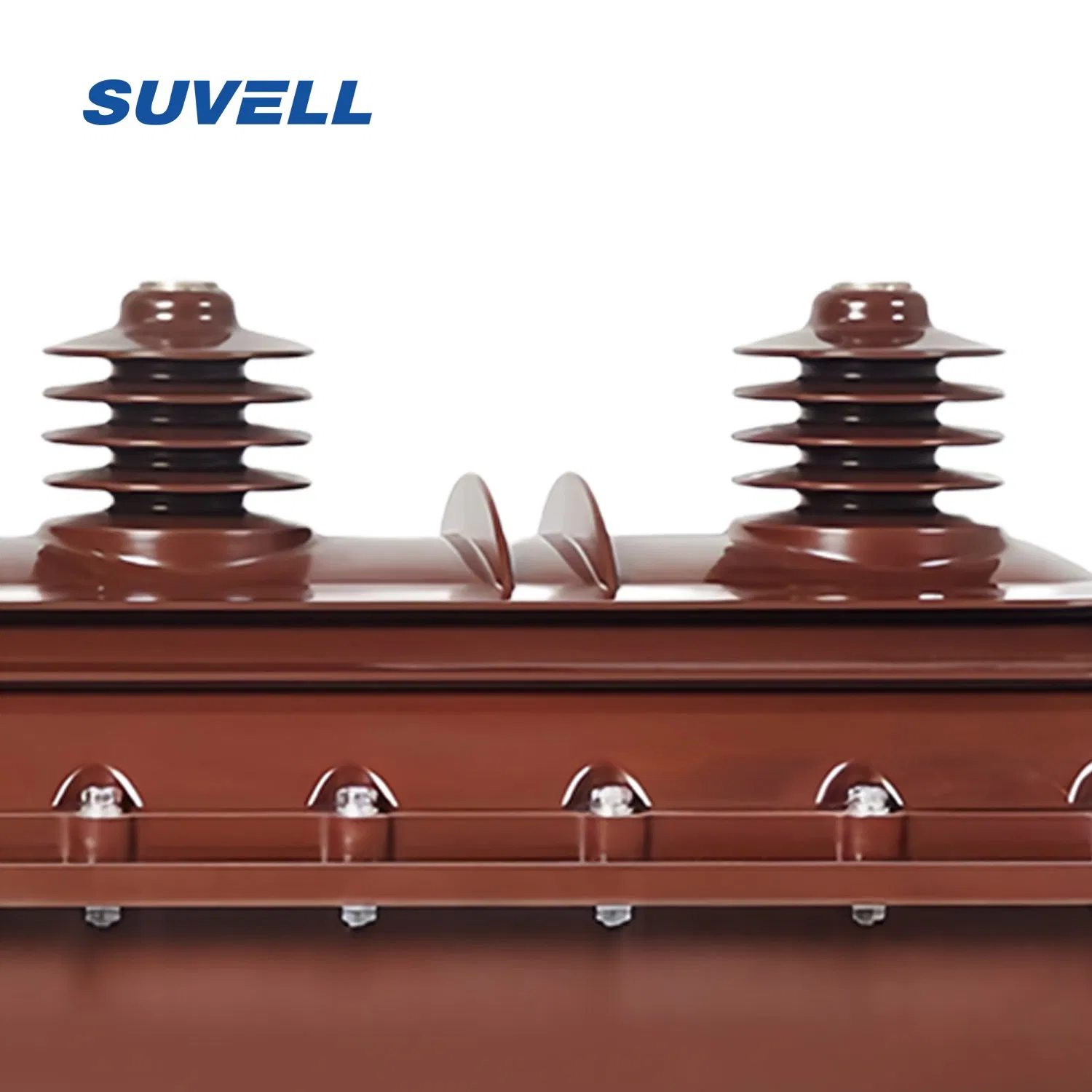

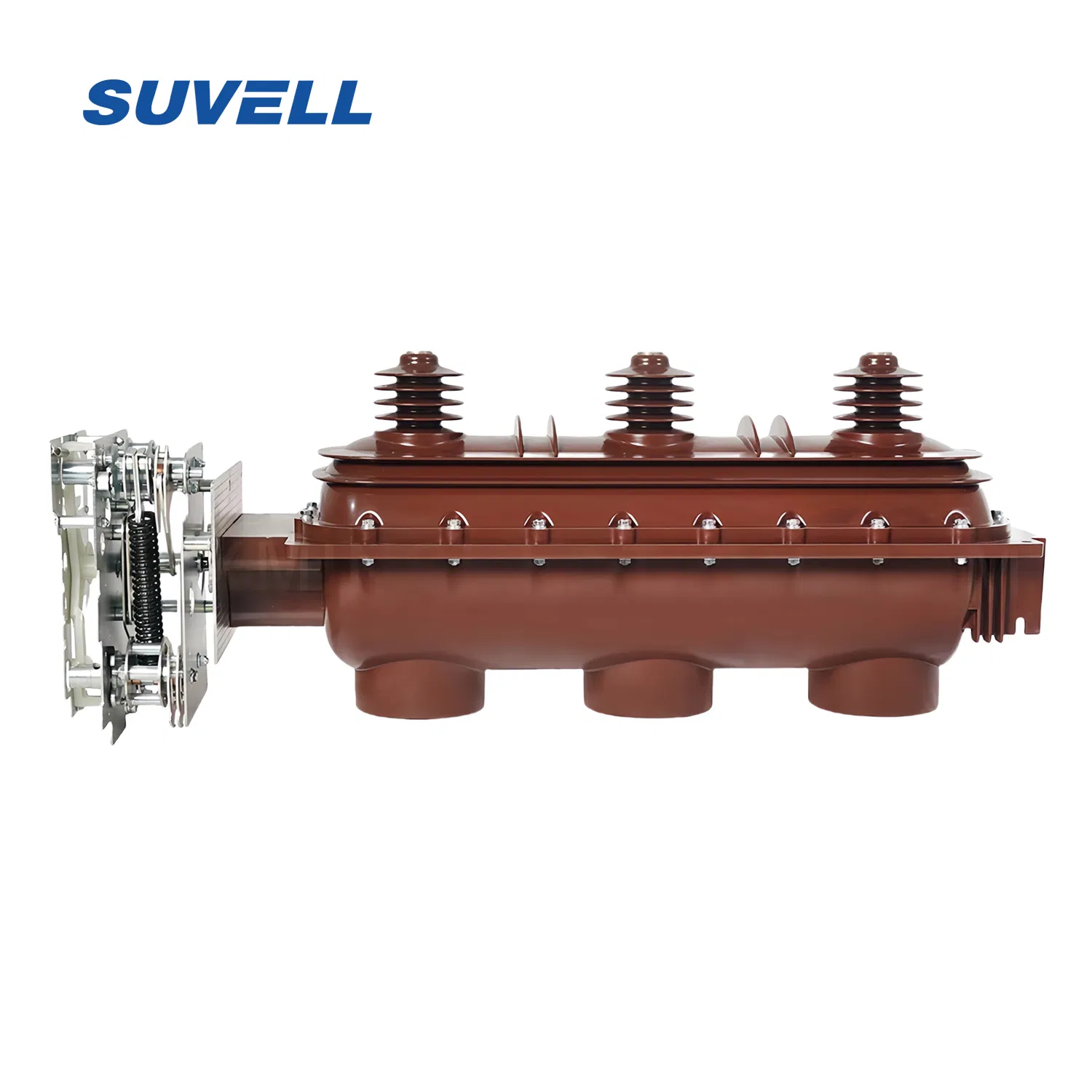

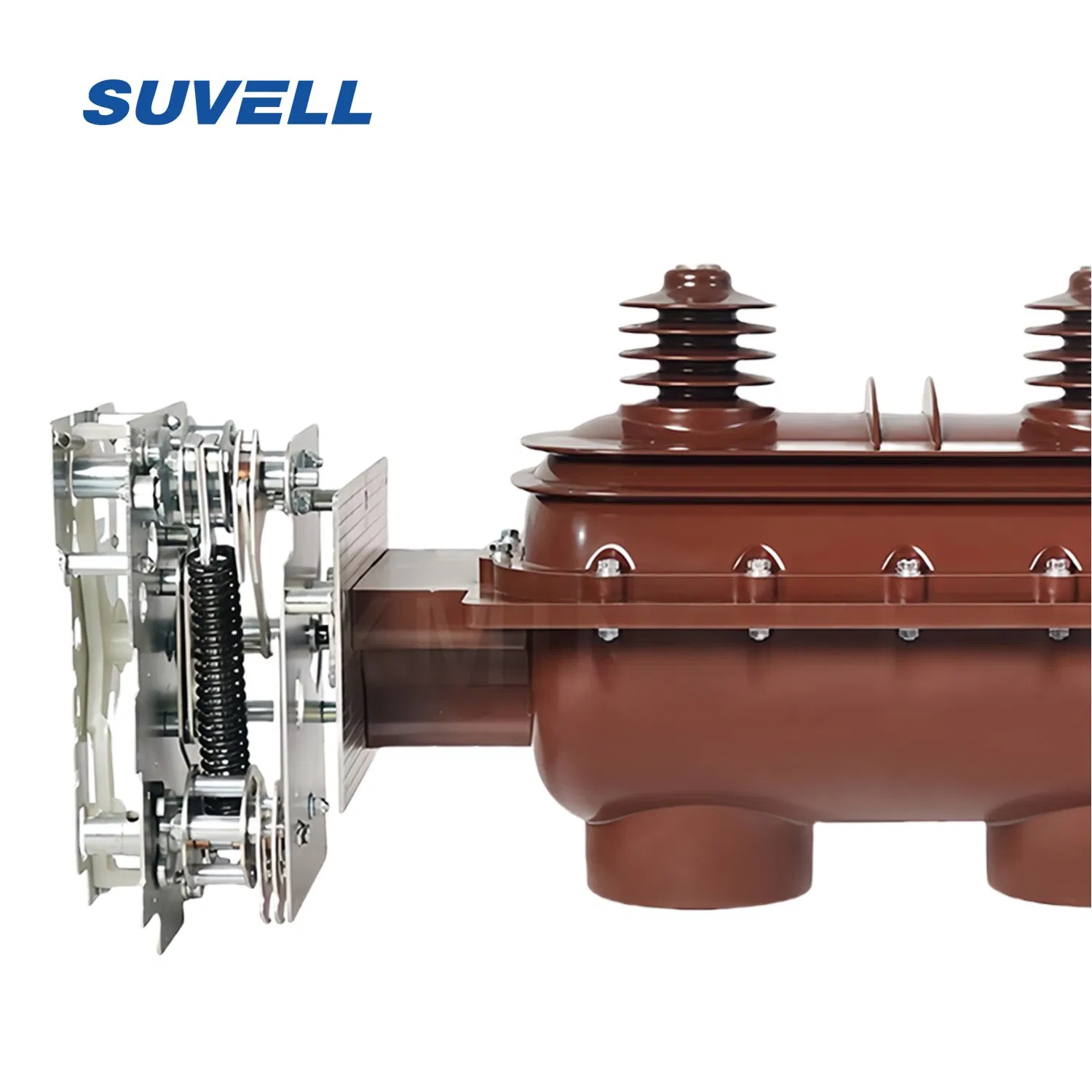

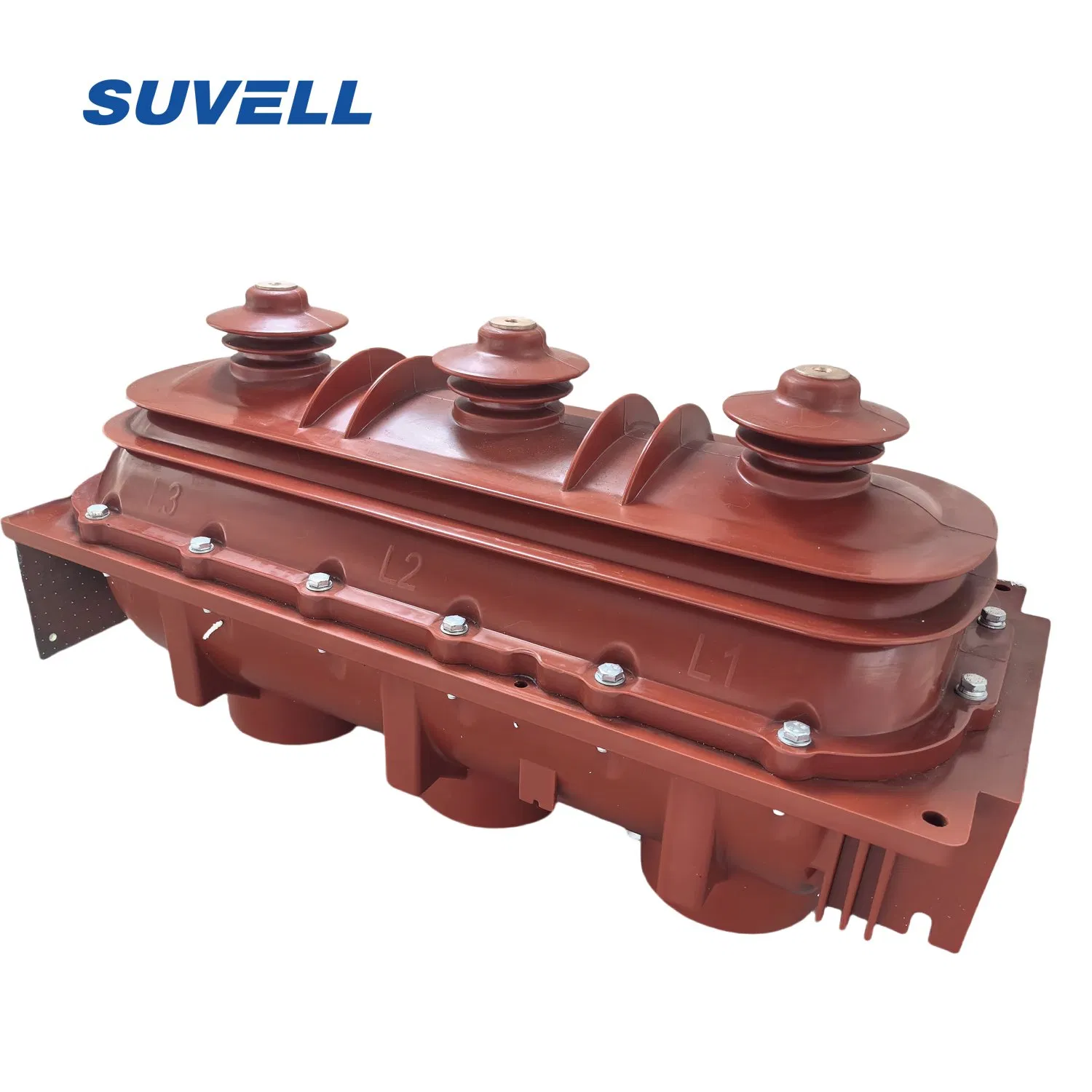

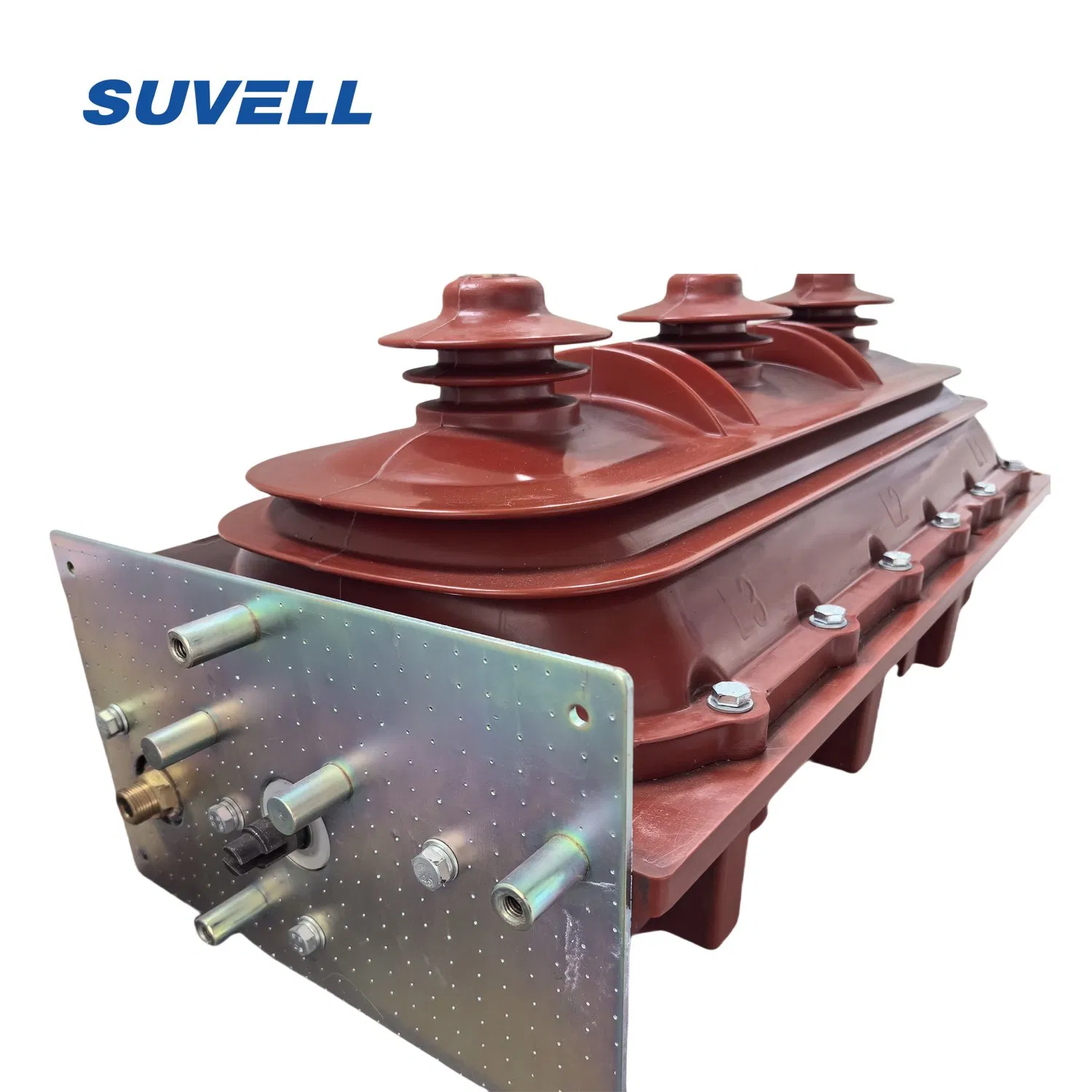

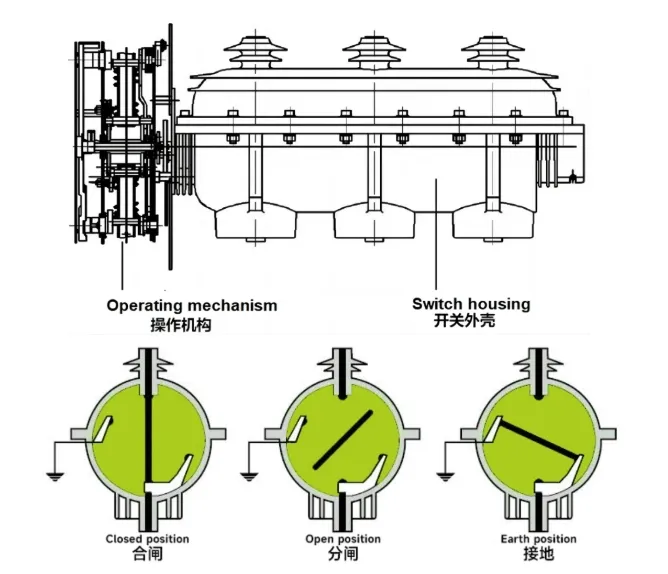

El interruptor-seccionador de interior de 24kV SF6 FL(R)N36 LBS y el aparato combinado con fusible están diseñados para centrales eléctricas y equipos eléctricos industriales. Se utilizan para el control de carga y la protección de líneas en sistemas de alimentación de 24kV, manejando diversas corrientes, incluyendo la carga, el circuito cerrado y las corrientes de carga. El dispositivo combinado puede interrumpir corrientes de cortocircuito nominales, siendo ideal para equipos eléctricos establecidos como unidades de red en anillo y subestaciones de tipo cuadro.
Estos dispositivos son muy adecuados para la distribución de energía residencial urbana, pequeñas subestaciones de interruptores secundarios, oficinas, emplazamientos industriales y mineros, grandes centros comerciales, aeropuertos, metros, hospitales, estadios y lugares similares.
El producto cumple con los estándares GB3804, GB16926, IEC 60265-1 e IEC60420.
| No. | Items | Unidad | FLN36-24 | FLRN36-24 | ||
|---|---|---|---|---|---|---|
| 1 | La tensión nominal | kV | 24 | |||
| 2 | Frecuencia | Hz | 50/60 | |||
| 3 | Corriente nominal | A | 630 | 1250 | ||
| 4 | Nivel de aislamiento nominal | 1 min de frecuencia de soportar la tensión de alimentación | La fase a fase | kV | 50 | |
| Fase a tierra | kV | 50 | ||||
| Fractura | kV | 60 | ||||
| El impulso de relámpagos Tensión de ruptura Pico de tensión | La fase a fase | kV | 25 | |||
| Fase a tierra | kV | 125 | ||||
| Fractura | kV | 45 | ||||
| 5 | El circuito auxiliar 1 min la frecuencia de alimentación | V | 2000 | |||
| 6 | Corriente nominal de la estabilidad térmica /duración (3s/2s) | El interruptor principal | kA | 20/3 | ||
| Interruptor de puesta a tierra | kA | 20/2 | ||||
| 7 | Corto circuito nominal actual haciendo | kA | 50 | 125 | ||
| 8 | Circuito cerrado de corriente nominal rompiendo | A | 630 | |||
| 9 | Activo corriente nominal de carga de rotura | A | 630 | |||
| 10 | Cable de corriente nominal de carga de rotura | A | 10 | |||
| 12 | Corriente de transferencia nominal | A | -- | 1700 | ||
| 13 | Espera a corto-circuito actual rompiendo | kA | -- | 50 | ||
| 14 | Vida mecánica | Veces | 2000 | |||
| 15 | Gas SF6 calificaron la presión de inflado (20ºC en el manómetro) | MPa | 0.04 | |||
| 16 | Máxima presión de gas SF6 (20ºC en el manómetro) | MPa | 0.045 | |||
| 17 | Tasa anual de las fugas de aire | %/Y. | 0.5 | |||
| 18 | La sincronía de apertura y cierre | ms | ≤3 | |||
| 19 | Circuitresistance | μΩ | ≤100 | |||
| Los parámetros de fusible | ||||||
| No. | La tensión nominal (kV) | Fusible La letra a) actual | Fusible Curent nominal (A) | Corriente nominal de romper(kA) | ||
| 1 | 24 | 40 | 6.3, 10, 16, 20, 25, 31.5, 40 | 40 | ||
| 2 | 24 | 00 | 50, 63, 80, 100 | 40 | ||
| 3 | 24 | 25 | 125 | 50 | ||
