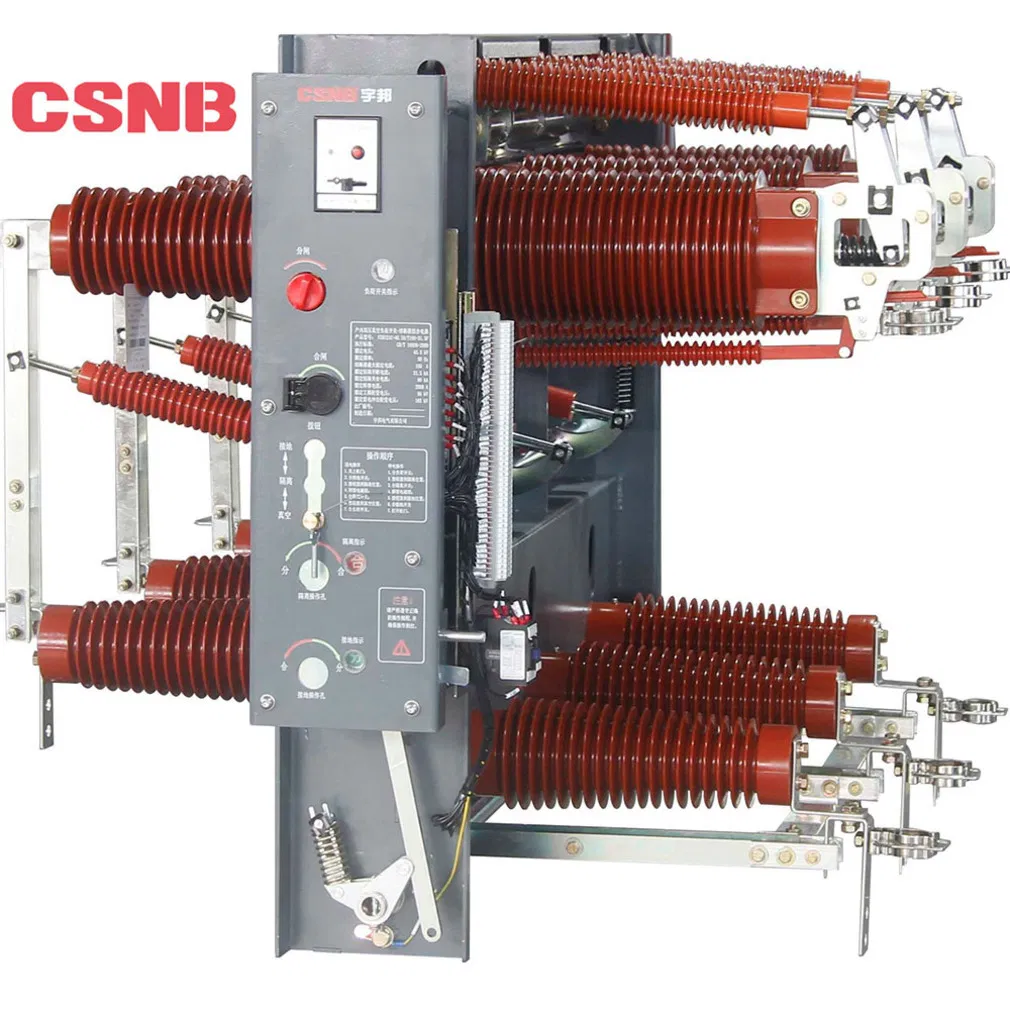

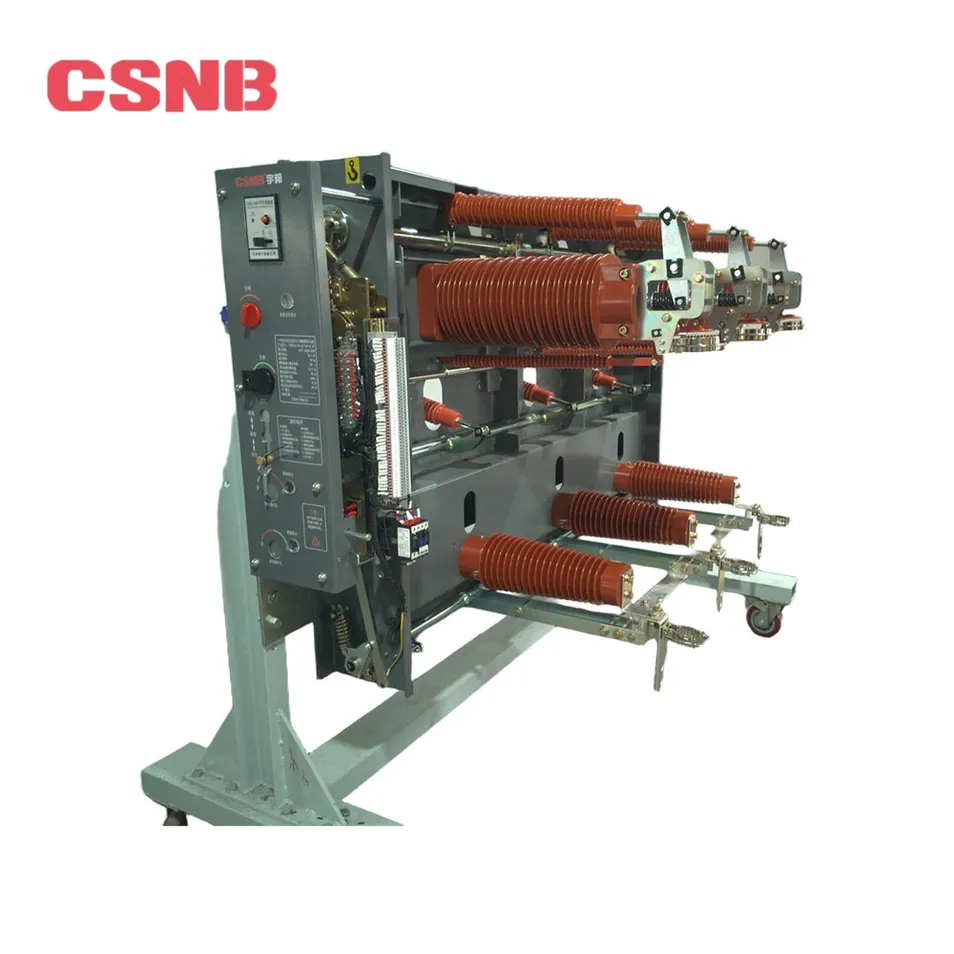

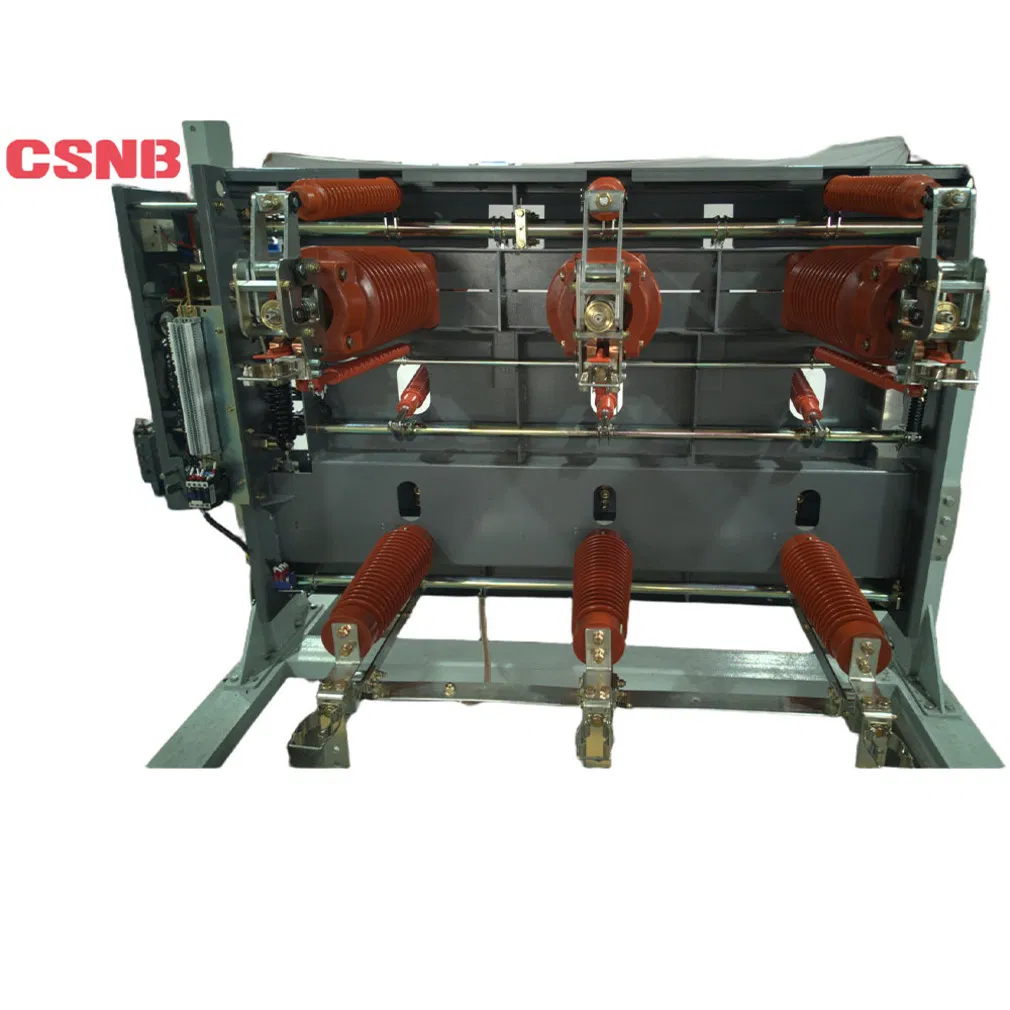

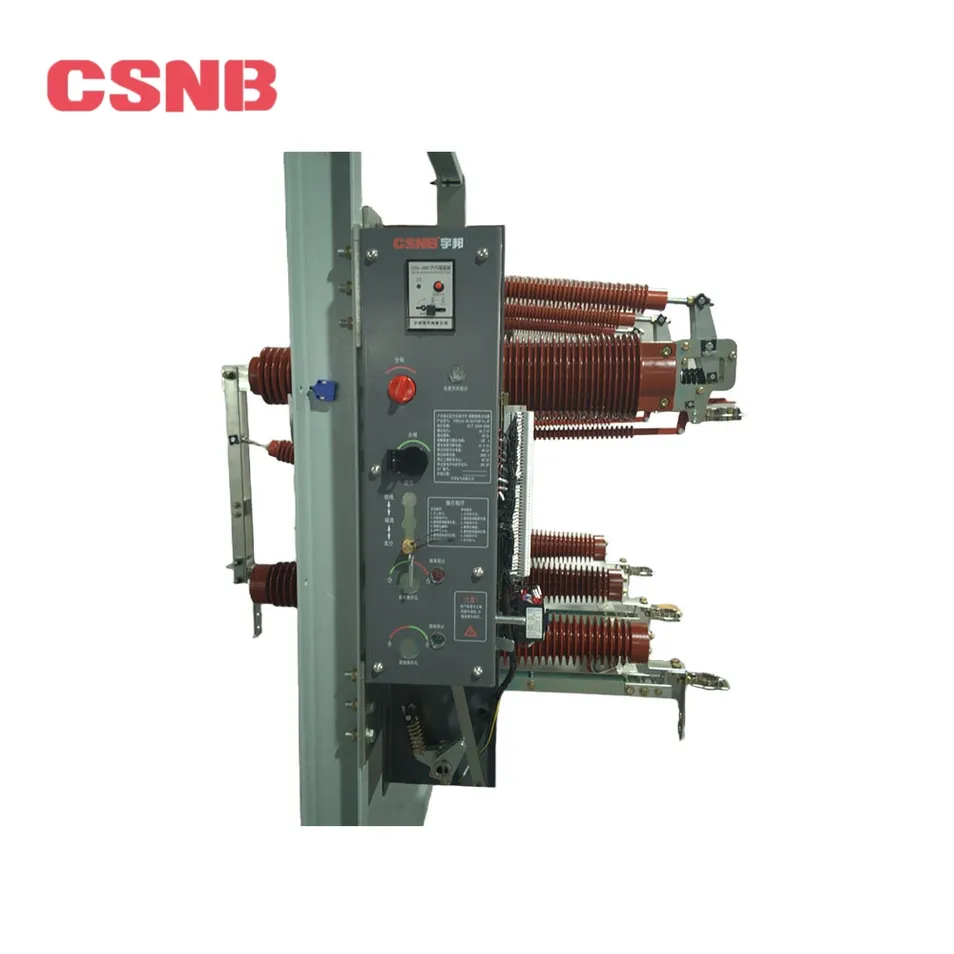

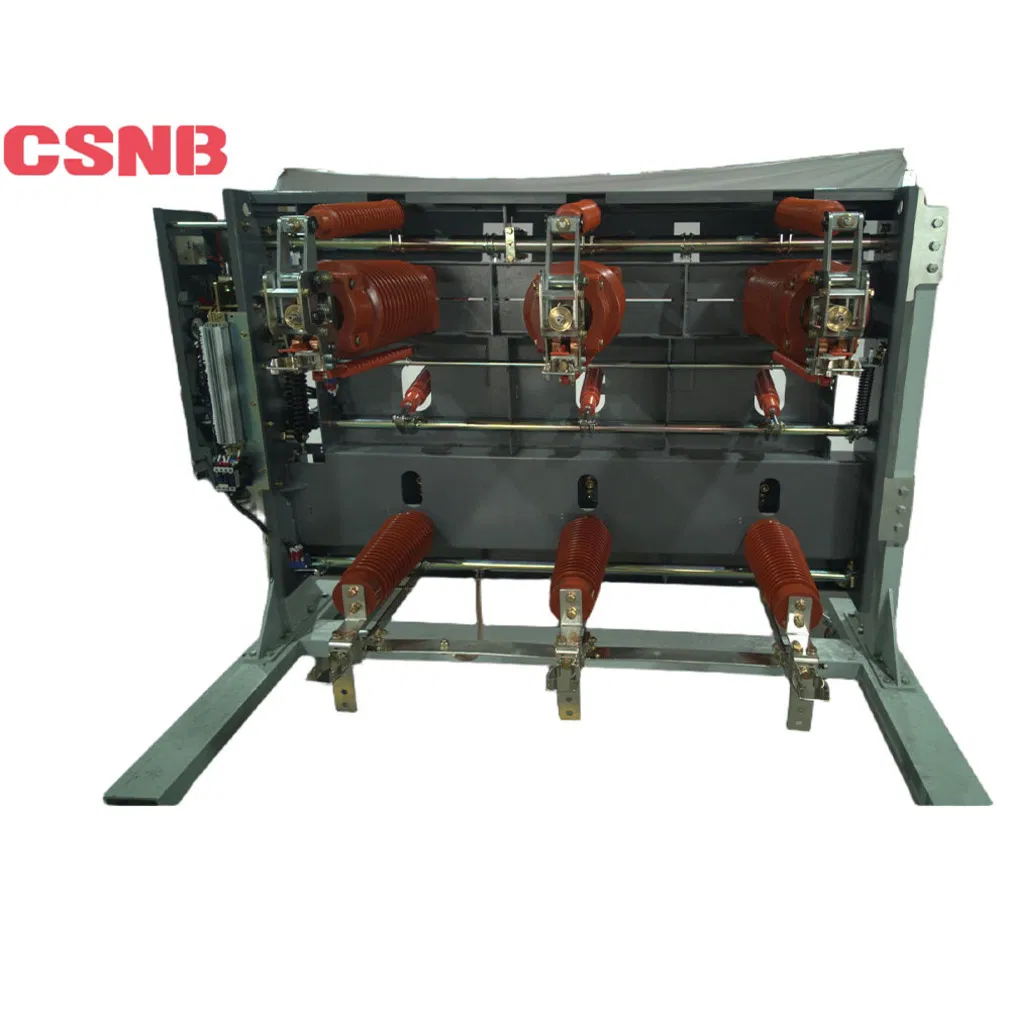

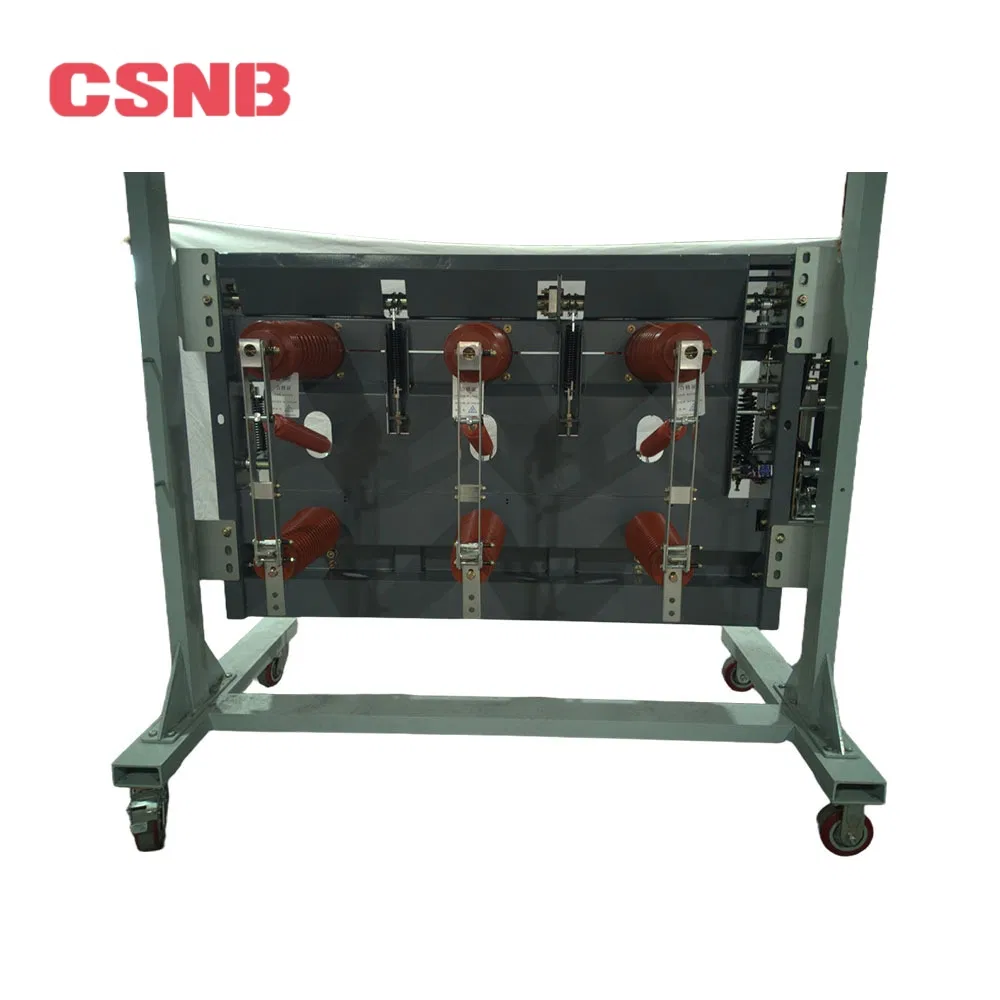

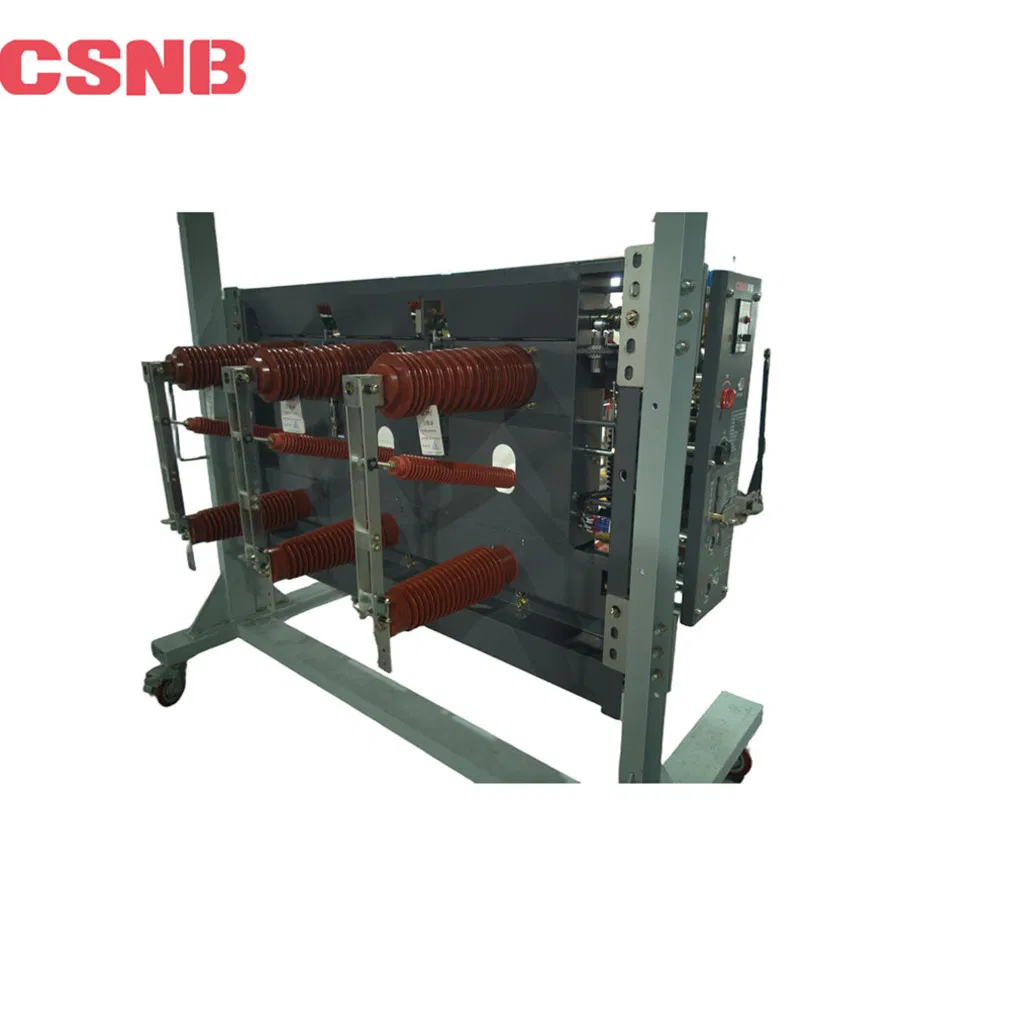

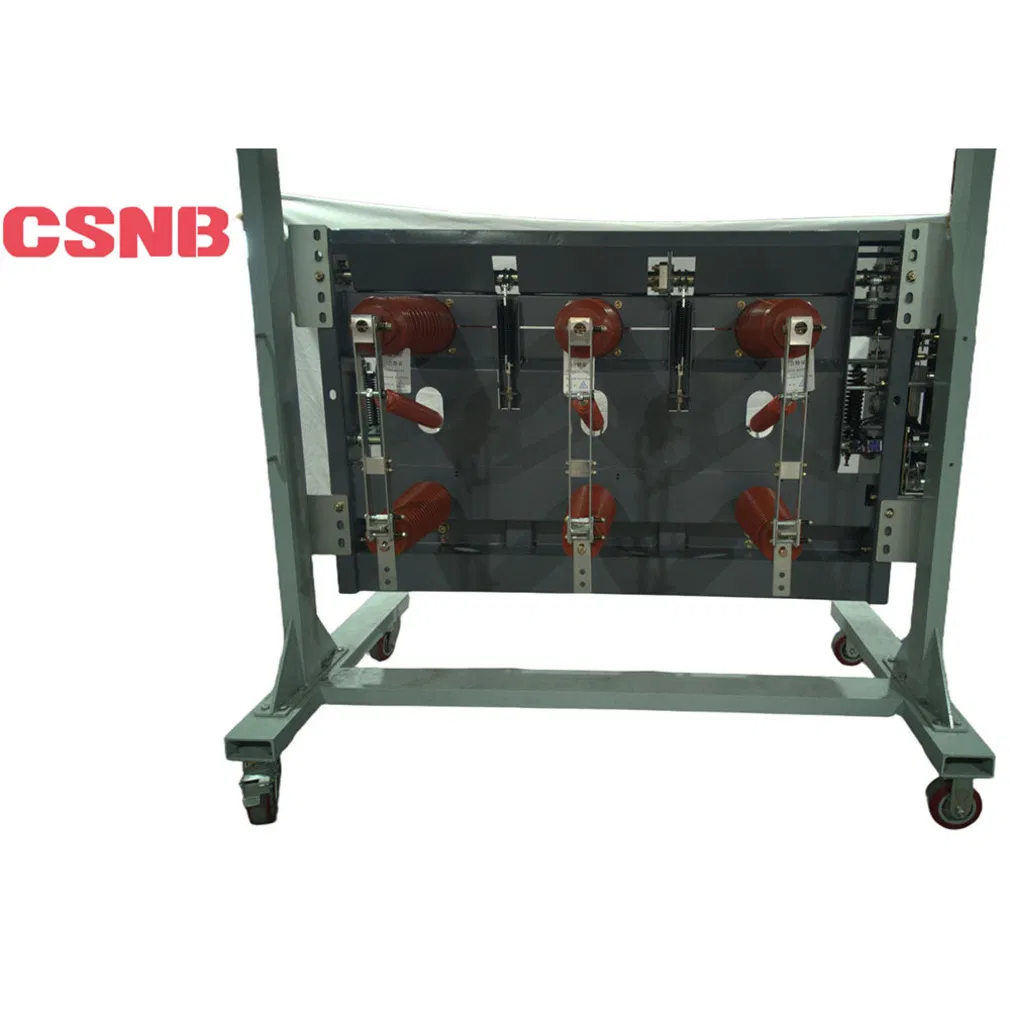

FZRN21C-40,5D el aparato combinado interruptor-fusible de carga de vacío de alta tensión interior (en adelante denominado "aparato combinado") es un dispositivo central en el sistema de distribución de energía de media tensión, que integra funciones de control y protección. Se utiliza ampliamente en empresas industriales y mineras, subestaciones de distribución urbana y nuevos campos energéticos. A continuación se presenta un análisis detallado de aspectos de principios técnicos, características de productos, escenarios de aplicación, selección y mantenimiento:

1. Componentes y funciones principales
Interruptor de carga de vacío: Adopta un interruptor de vacío como componente principal. La extinción del arco se logra mediante la difusión de vapor metálico generado por la separación de contacto en un vacío. Tiene ventajas como una larga vida útil (la vida mecánica puede alcanzar más de 10.000 operaciones) y no hay riesgo de incendio o explosión. La distancia de apertura de su interruptor de vacío es de 6±1mm, y la velocidad de cierre es de 0,6±0,2m/s, lo que puede interrumpir rápidamente la corriente de carga y la corriente de bucle cerrado.

Fusible: Como componente de protección contra cortocircuitos, cuando el circuito está sobrecargado o en cortocircuito, el elemento fusible se funde rápidamente, lo que activa el interruptor de carga para abrirse. El fusible de vacío utiliza las características de baja tensión de arco (sólo decenas de voltios) y velocidad de difusión rápida de vapor de metal (10²-104m/s) en un entorno de vacío para lograr una interrupción sin reignición.

2. Mecanismo de elevación
Proceso de respuesta a fallos: Cuando se produce un cortocuito, el fusible fundido genera una señal de impacto, lo que activa el interruptor de carga para abrirse, y el tiempo de apertura suele ser de 30-40ms. Al mismo tiempo, el aparato combinado está equipado con un interruptor de puesta a tierra, que automáticamente se pone a tierra después de la apertura para garantizar la seguridad de mantenimiento.

1. Un producto mejorado especialmente diseñado para subestaciones de energía eólica/fotovoltaicas tipo caja, con estructura simple y funciones completas.
2. Rendimiento superior: Adopta la extinción de arco de vacío y la tecnología de aislamiento sellado sólido, con alto nivel de aislamiento, bajo mantenimiento y buen ambiente.
3. Integración: Integra seccionador, disyuntor, interruptor de puesta a tierra y sensor en uno, con estructura compacta y fácil funcionamiento.
4. Modularización: Los componentes primarios pueden ser reemplazados y mantenidos de manera independiente, con alta fiabilidad y buena intercambiabilidad.
5. Bajo consumo de energía: Utiliza un mecanismo de resorte dedicado, que puede ser eléctrico o manual, y el control remoto es alcanzable.
6. Alta fiabilidad: Equipado con funciones completas y fiables de "cinco-prevención" para prevenir las operaciones erróneas.
7. Buena seguridad: Se proporciona un mecanismo de bloqueo entre el disyuntor y la puerta del armario para garantizar la seguridad de los operadores.
