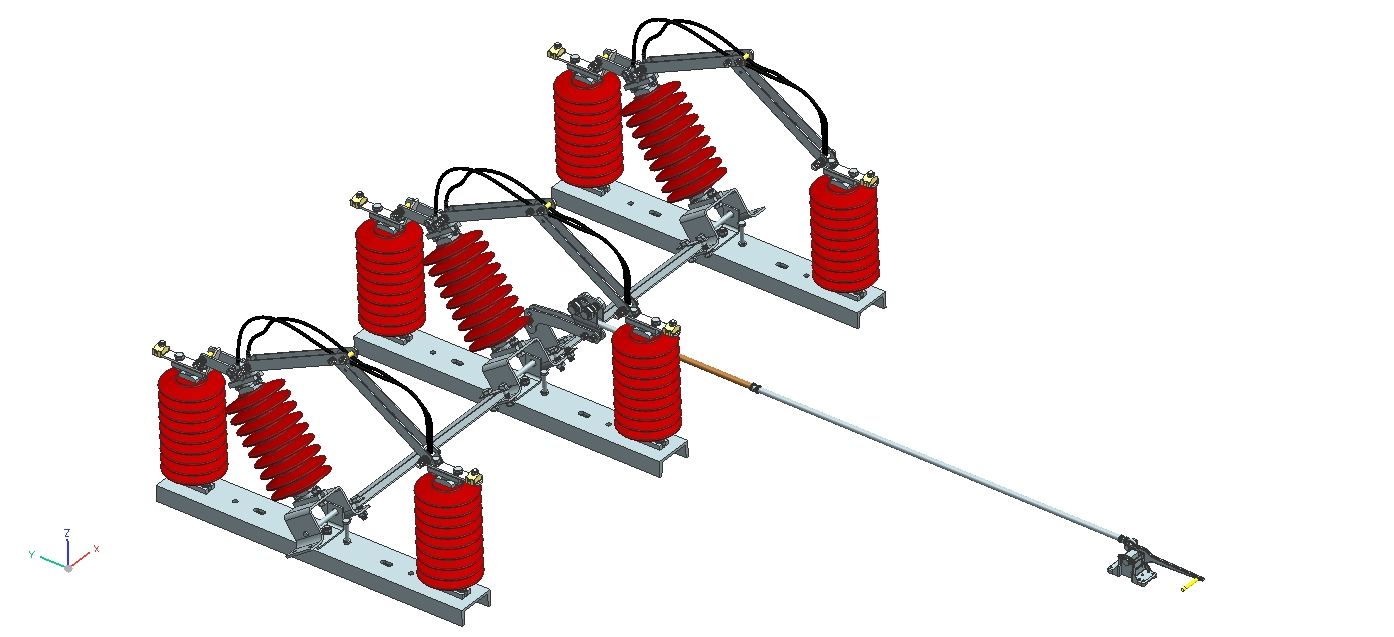

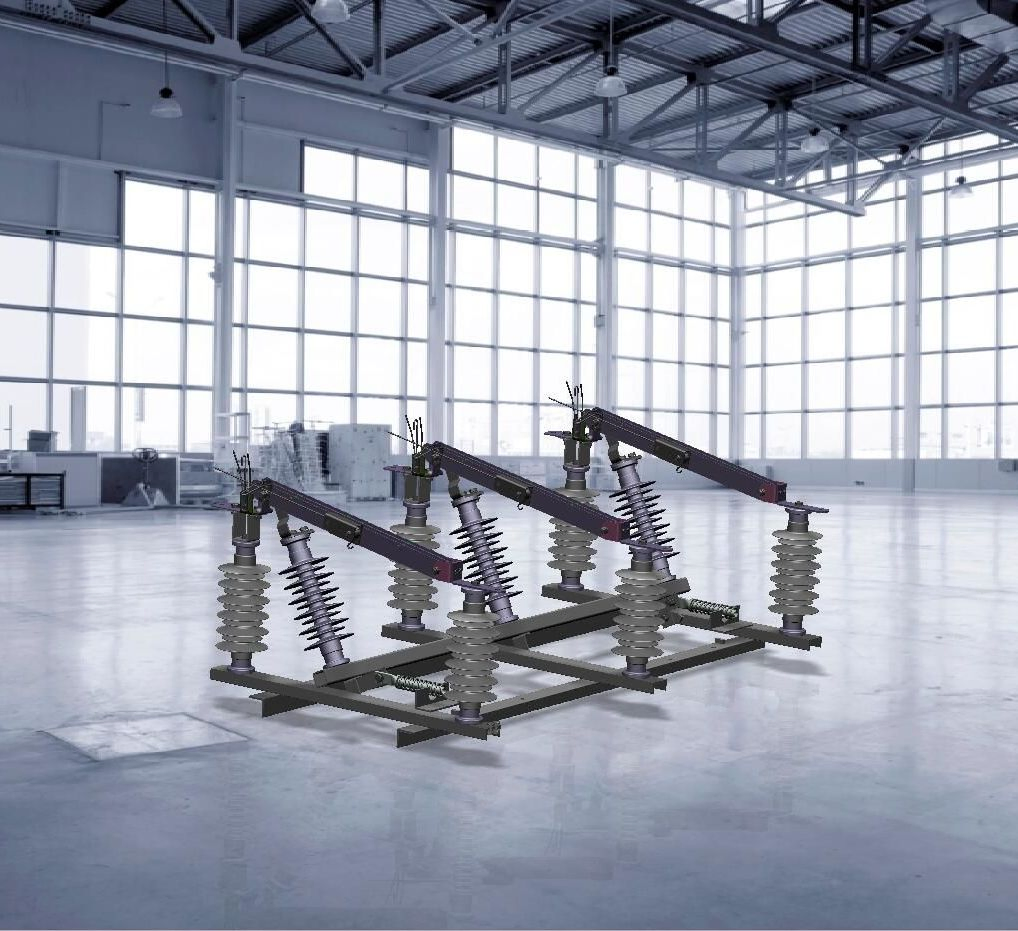

Operaciones manuales del desconector de conmutación, interruptores desconectadores de carga

1 / 5

Operaciones manuales del desconector de conmutación, interruptores desconectadores de carga

¿Aún no te decides? ¡Consigue muestras por $!

Solicitar Muestra

Enviar consulta

Descripción del Producto

⚙️ Información Básica

No. de Modelo. IACM

Instalación Alto Voltaje de Exterior

Operación Manual

Modo de puesta a tierra Puesta a tierra

Modo de Movimiento Vertical Tipo de Rotary

Número de polos Tres Polo

Toma de tierra Planta Individual

Serie Tres

Carrera Rotación Vertical

Modelo Común ist

Estructura de funcionamiento Manual

Certificación ISO, iec ieee

12 kv

24 kv

36 kv

Paquete de Transporte caja de madera

Especificación iec ieee

Origen China

Código del HS 8535309000

Capacidad de Producción 7000

⚡ Descripción de Producto

Salto de centro y aislador Aislador de salto doble

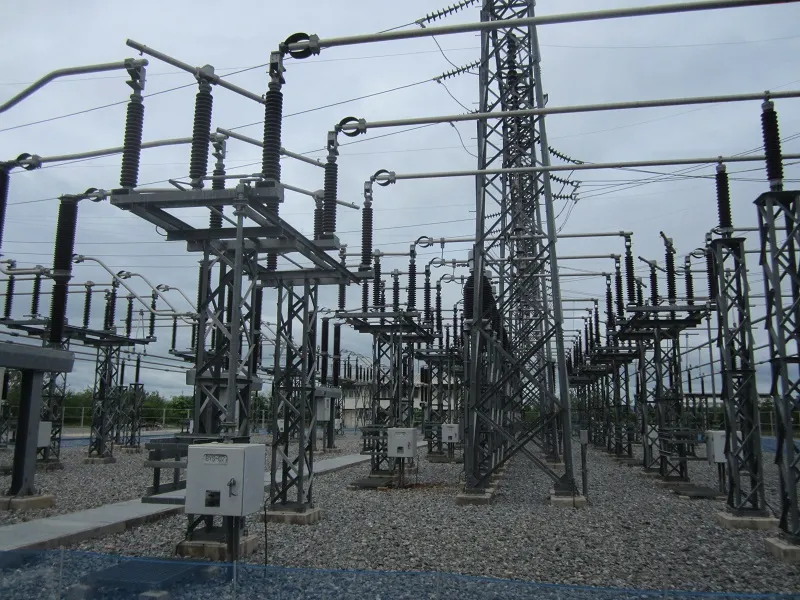

Estos seccionadores son dispositivos de conmutación sin carga diseñados físicamente para aislar las líneas. Están concebidos para aplicaciones en exteriores con montaje horizontal y también pueden diseñarse para montaje vertical. Para la puesta a tierra y el cierre de porciones de la instalación en switchyards, se configuran interruptores de desconexión con puesta a tierra si es necesario.

Documentación de Referencia y Normativas:

IEC 129:1975: Seccionadores de corriente alterna (aisladores) y los interruptores de puesta a tierra.
IEC 60694:2002: Especificaciones comunes para el control de procesos y de alta tensión.
BS 729: Recubrimiento galvanizado en caliente en artículos de hierro y acero.
IEC62271-102: Dispositivo de conmutación mecánico que dispone de una distancia de aislamiento en posición abierta de conformidad con los requisitos de seguridad eléctrica.

Condiciones de Servicio

El aislador es apto para un funcionamiento continuo al aire libre en zonas tropicales a altitudes de hasta 2200m sobre el nivel del mar, humedades de hasta el 90%, temperatura ambiente promedio de +30ºC (mínimo de -1ºC y máximo de +40ºC) y condiciones salinas severas a lo largo de la costa.

Diseño y Construcción

El aislador y vínculo sólido están diseñados y fabricados de acuerdo con IEC 129 e IEC 60694.
Aislamiento de apertura vertical, diseñado para una sola fase con operación manual mediante varilla de accionamiento portátil.
Incorporación de doble aislador de porcelana y montado en base de acero galvanizado en caliente apto para montaje vertical.
Montaje independiente en soporte angular con accesorios para canal de acero tipo "U".
Garantía de aislamiento eléctrico entre contactos en posición totalmente abierta para seguridad de un solo punto.
Recubrimiento de galvanizado en caliente mínimo de 80 micrones (BS 729).
Todas las piezas portadoras de corriente están fabricadas con materiales de alta conductividad.
Equipado con abrazadera para conductor de aluminio (ACSR) de hasta 18.2 mm de diámetro.

Clasificación del Aislamiento Completo

Tensión nominal36 kV

Frecuencia50 Hz

Tensión soportada al impulso tipo rayo200 kV

Tensión soportada a frecuencia industrial (Seco)95 kV

Corriente nominal400 Amp.

Corriente nominal de corta duración (3s, mín)18.0 kA

Distancia de fuga mínima900 mm

📊 Tablas de Especificaciones

Vínculos Sólidos 11KV

No.	Detalle	Unidad	Datos
1	Vínculo sólido completo con link valor nominal de 200A y soporte de montaje en PIESA 002.	-	Ver Figuras 1 a 12
2	Tensión nominal (Un) r.m.s.	kV	11
2.b	Sistema de máxima tensión (Um) r.m.s.	kV	12
2.c	Puesta a tierra	-	Eficaz y no eficaz
2.d	Frecuencia	Hz	50
3.a	Altura máxima de servicio	m	1400
3.b	Temperatura ambiente de funcionamiento	°C	-1 a 40
3.c	Humedad relativa	%	85
4.a	Tensión nominal del vínculo	kV	11
4.b	Corriente nominal (Vínculo sólido / Base de corte)	A	200 / 200
5.a	Material aislante	-	Porcelana
5.b	Tensión no disruptiva de Relámpagos (1.2/50)	kV	95
5.c	Frecuencia de alimentación húmeda tensión de ruptura	kV	28
6	Distancia de recorrido específico	mm/kV	25

Requisitos Generales de Ensayo y Normas

No.	Detalles de Suministro y Pruebas	Requerido	Cumplimiento / Estándar
7	Planos y folletos mostrando esbozo y disposición general	Sí	Incluido con la oferta
8	Informe de ensayo de tipo anterior / Certificado de conjunto completo	Sí	Incluido con la oferta
10	Pruebas de rutina y aceptación en la muestra en la entrega	Sí	Sí
11	Norma aplicable principal	-	PIESA 002
12	Otras normas aplicables	-	NRS 035, SABS IEC 60282-2, SABS IEC 60186, BS 137 Parte 2

TRI-LINKS Lote 3-(a) de 11kV con Interruptores

No.	Detalle técnico	Unidad	Datos
1	Tipo de interruptor	-	11kV preensamblado, operado en pista, con interrupters de expulsión
2	Configuración de montaje	-	Horizontal
3	Modo de funcionamiento	-	Polo manual con varilla de vinculación, manija y bloqueo
-	Tensión nominal / Máxima tensión	kV	11 / 12
-	Corriente nominal / Capacidad de cierre por falla	A / kA	400 / 12.5
4	Altura / Temperatura de servicio	m / °C	1400 / -1 a +40
5.a	Material del aislante	-	Goma de silicona vulcanizada a alta temperatura
5.b	Material de la cruceta y elementos de control	-	Acero galvanizado en caliente SAN 760
5.c	Tensión no disruptiva de Relámpagos / Tensión húmeda r.m.s	kV	95 / 28
6	Distancia de recorrido	mm/kV	25

33kV con Interruptores

No.	Detalle técnico	Unidad	Datos
1	Tipo de interruptor	-	33kV preensamblado, de ruptura de carga aérea con interrupters de expulsión
2	Montaje / Modo de operación	-	Horizontal / Polo manual con varilla de vinculación y bloqueo
3	Tensión nominal / Máxima tensión	kV	33 / 36
4	Corriente nominal / Capacidad de cierre por falla	A / kA	200 / 12.5
5.a	Material aislante / Cruceta	-	Goma de silicona / Acero galvanizado en caliente SAN 760
5.b	Tensión soportada al impulso (1.2/50) / Húmeda r.m.s	kV	170 / 70
6	Distancia de recorrido	mm/kV	25

11kV & 33kV Sin Interruptores (Seccionadores de Línea Aérea Estándar)

Especificación	Línea 11kV sin interrupters	Línea 33kV sin interrupters
Tipo de dispositivo	Operado en pista, sin expulsión (no para ruptura bajo carga)	Operado en pista, sin expulsión (no para ruptura bajo carga)
Tensión nominal (Un)	11 kV	33 kV
Tensión máxima (Um)	12 kV	36 kV
Corriente nominal	400 Amp.	200 Amp.
Tensión no disruptiva de Relámpagos	95 kV	170 kV
Tensión de ruptura húmeda r.m.s	28 kV	70 kV
Corriente de corta duración (1 seg)	12.5 kA	12.5 kA
Norma de aplicación	IEC 62271	IEC 62271

📋 Requisitos de Diseño y Materiales

El agua no podrá acumularse en ninguna parte del equipo ni presentar humedad en ningún componente.
El diseño deberá incorporar todas las precauciones razonables y disposiciones para la seguridad del personal afectado en la operación y mantenimiento.
La ruta actual deberá ser tal que la corriente de carga sólo fluya a través de materiales de alta conductividad como el cobre y sus aleaciones. La corriente de carga no podrá fluir a través de los componentes de metales ferrosos, muelles o mecanismos de resorte.
Todas las rutas de corriente de carga se diseñarán para que las partes pertinentes del interruptor sean capaces de transportar la corriente nominal especificada sin sobrepasar los límites de aumento de temperatura.

Notas Suplementarias para Proveedores:

Los proveedores deben dar suficiente información, incluyendo dibujos claros y breves sobre cómo se adaptan sus diseños a estos requisitos. Se pueden ofrecer alternativas viables que brinden beneficios técnicos y de costos para el cliente mediante el completado del Programa "B" y Programa "C" de desviaciones.

🔧 Características Técnicas Avanzadas

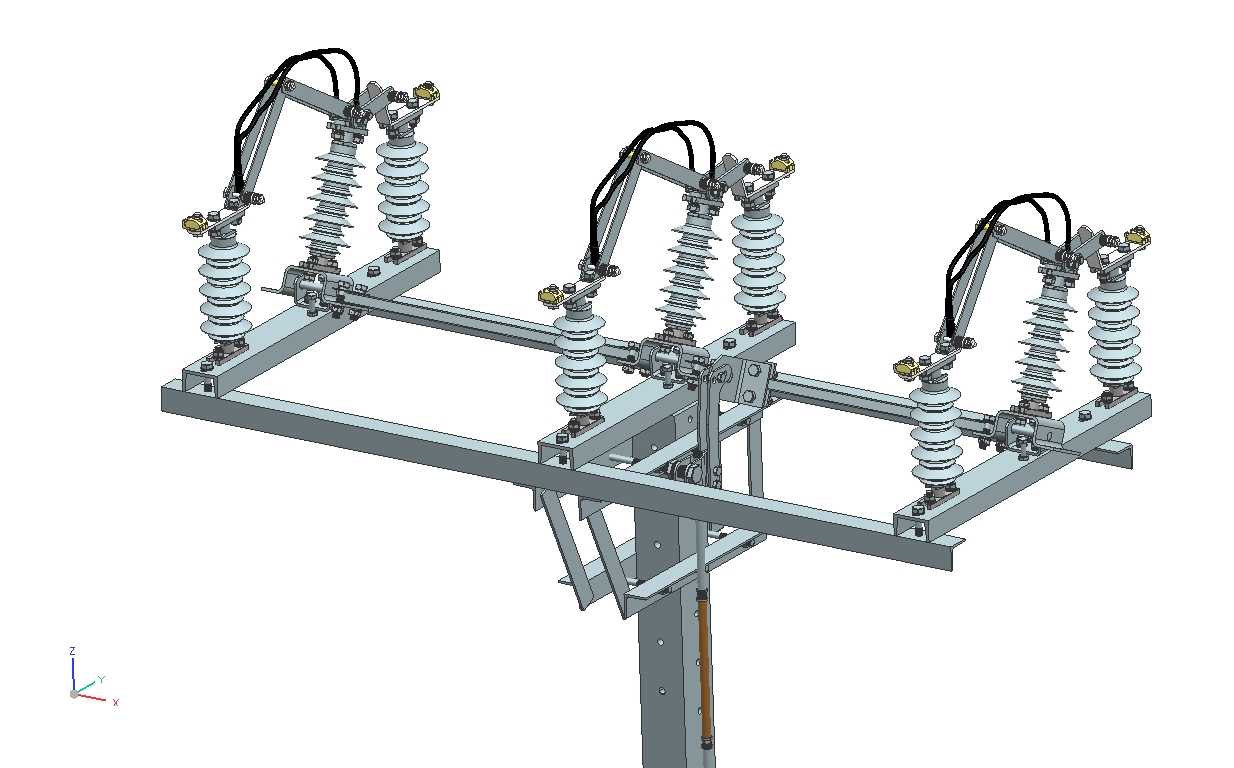

Los interruptores desconectadores de ruptura de carga están diseñados para la interrupción de circuitos de baja sobrecarga en líneas eléctricas de media tensión (MV). Equipados con un sistema de tecnología de ruptura en aire combinado con un seccionador en serie, este dispositivo proporciona una apertura visible y gran seguridad en la operación diaria.

Adecuados para redes de distribución aérea de hasta 36 kV.
No requiere mantenimiento periódico.
Fácil montaje en poste.
Operaciones seguras gracias a la apertura visible.
Mecanismo de control manual asistido por varilla y palanca de bloqueo.
Equipados con un sistema de muelle de bloqueo en los mecanismos de control ISAR que acciona el eje móvil de forma independiente a la velocidad del operador.
Aisladores de porcelana conforme a la norma CEI 60273.

Tensión nominal 24 kV / 36 kV

Corriente nominal 200 A / 400 A

Capacidad de rotura 80 A

Pico capacidad de cierre nominal 25 kA

Compatibilidad estándar IEC 62271-103

🖼️ Galería del Producto

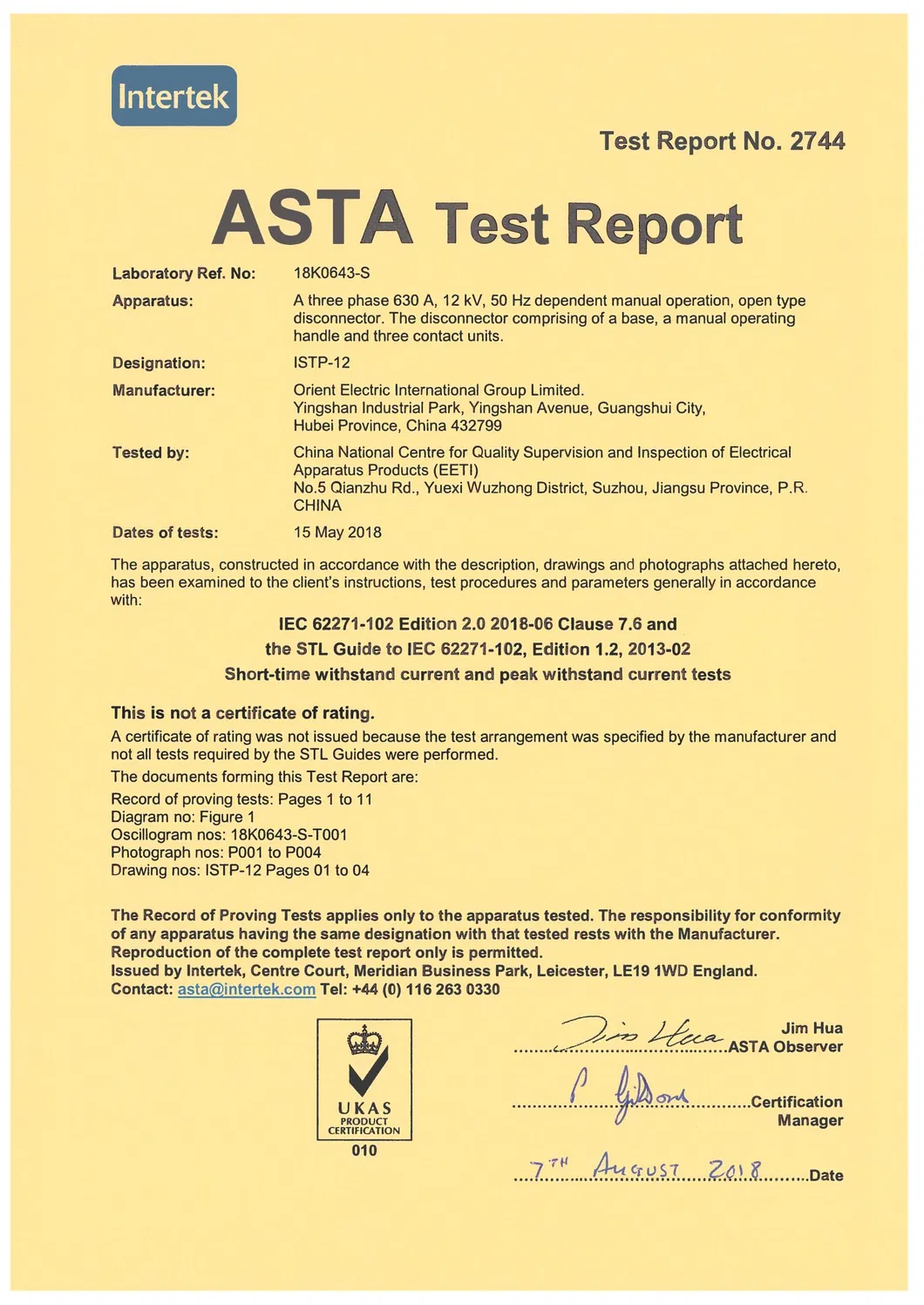

Plano técnico y medidas del interruptor desconectador 1

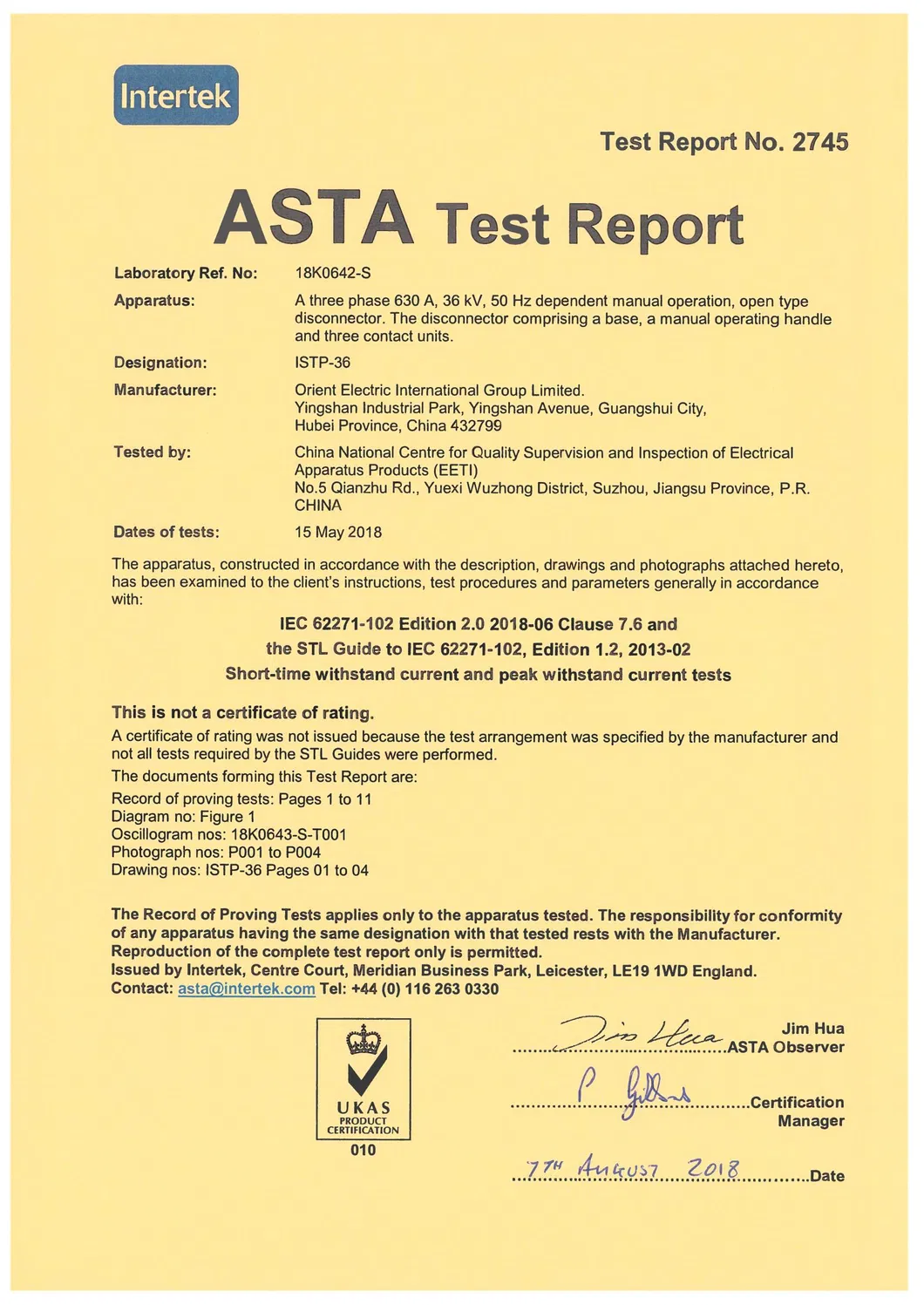

Plano técnico y medidas del interruptor desconectador 2

Detalles de instalación del interruptor de ruptura aérea 3

Diagrama de componentes del desconectador 4

❓ Preguntas Frecuentes (FAQ)

¿Cuál es la función principal de estos seccionadores de exterior?

Su función principal es proporcionar un aislamiento físico visible y seguro de las líneas de transmisión eléctrica de media y alta tensión sin carga, facilitando los trabajos de mantenimiento en las líneas de distribución aérea.

¿Qué normas internacionales cumplen estos equipos eléctricos?

Nuestros seccionadores e interruptores de ruptura están totalmente probados y fabricados de acuerdo con las normativas internacionales IEC 129, IEC 60694, IEC 62271-102, IEC 62271-103 e IEC 60273 para aisladores de porcelana.

¿Cuáles son los materiales utilizados en los aisladores de los seccionadores?

Utilizamos porcelana eléctrica de alto rendimiento y goma de silicona vulcanizada a alta temperatura (HTV) para ofrecer la máxima resistencia dieléctrica y un comportamiento óptimo ante la contaminación ambiental.

¿Qué tipo de protección contra la corrosión presentan sus componentes metálicos?

Todas las piezas de acero expuestas al ambiente exterior están protegidas con galvanizado en caliente según la norma BS 729, garantizando un espesor mínimo de recubrimiento de 80 micrones para una larga vida útil libre de óxido.

¿Se requiere un operador experimentado para manejar el mecanismo manual?

No. Los mecanismos de operación ISAR están equipados con un sistema de resorte de bloqueo que controla directamente la velocidad de conmutación del eje móvil, haciendo que el tiempo de maniobra sea independiente de la fuerza o velocidad aplicada por el operario.

¿Se pueden utilizar estos equipos bajo condiciones climáticas adversas?

Sí. Están diseñados para resistir condiciones ambientales tropicales severas, altitudes de operación de hasta 2200 metros, temperaturas de trabajo de -1°C a +40°C, niveles de humedad de hasta 90% y ambientes altamente salinos en zonas costeras.
