⚙️I. Descripción general
La celda de alta tensión de la serie GN19-12 para interiores se utiliza en sistemas de alimentación con tensión nominal de 12KV, AC 50Hz e inferior. Está equipado con un mecanismo de funcionamiento manual CS6-1 y se utiliza para abrir y cerrar circuitos bajo tensión y sin carga. También tiene productos derivados como anti-incrustación, tipo de altitud alta, y equipado con dispositivos de visualización en vivo.
El interruptor de aislamiento de este departamento está equipado con el mecanismo de funcionamiento manual CS6-1.

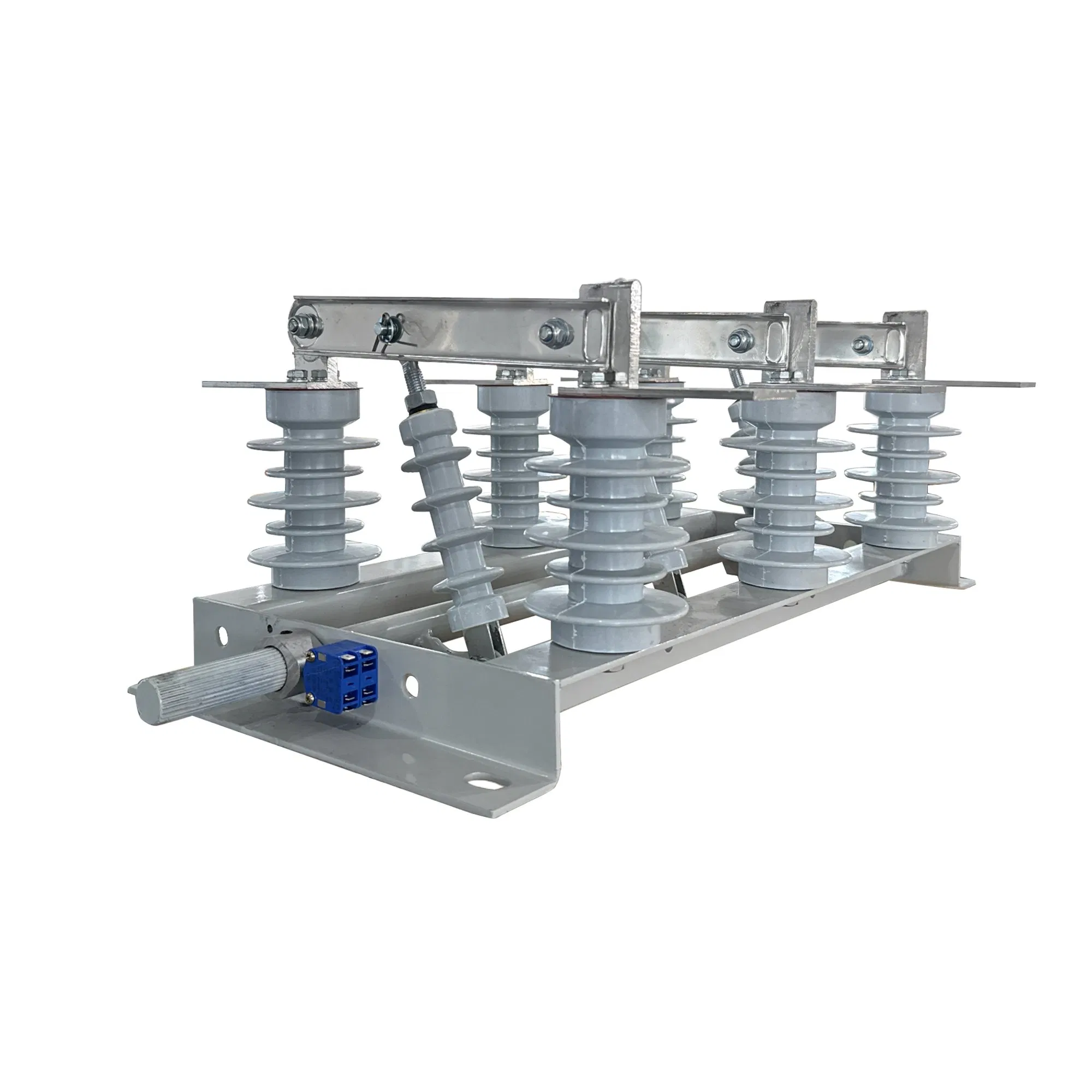

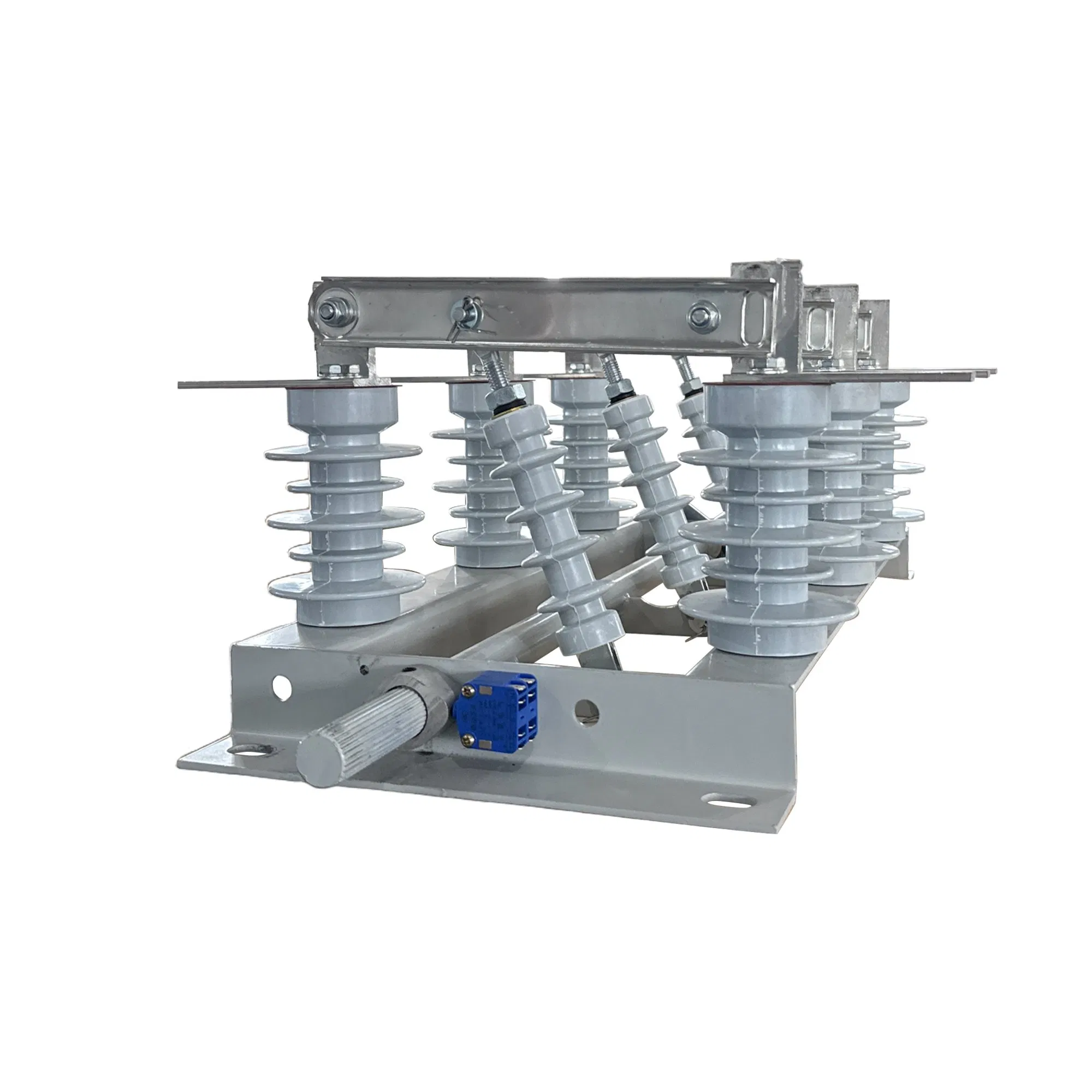

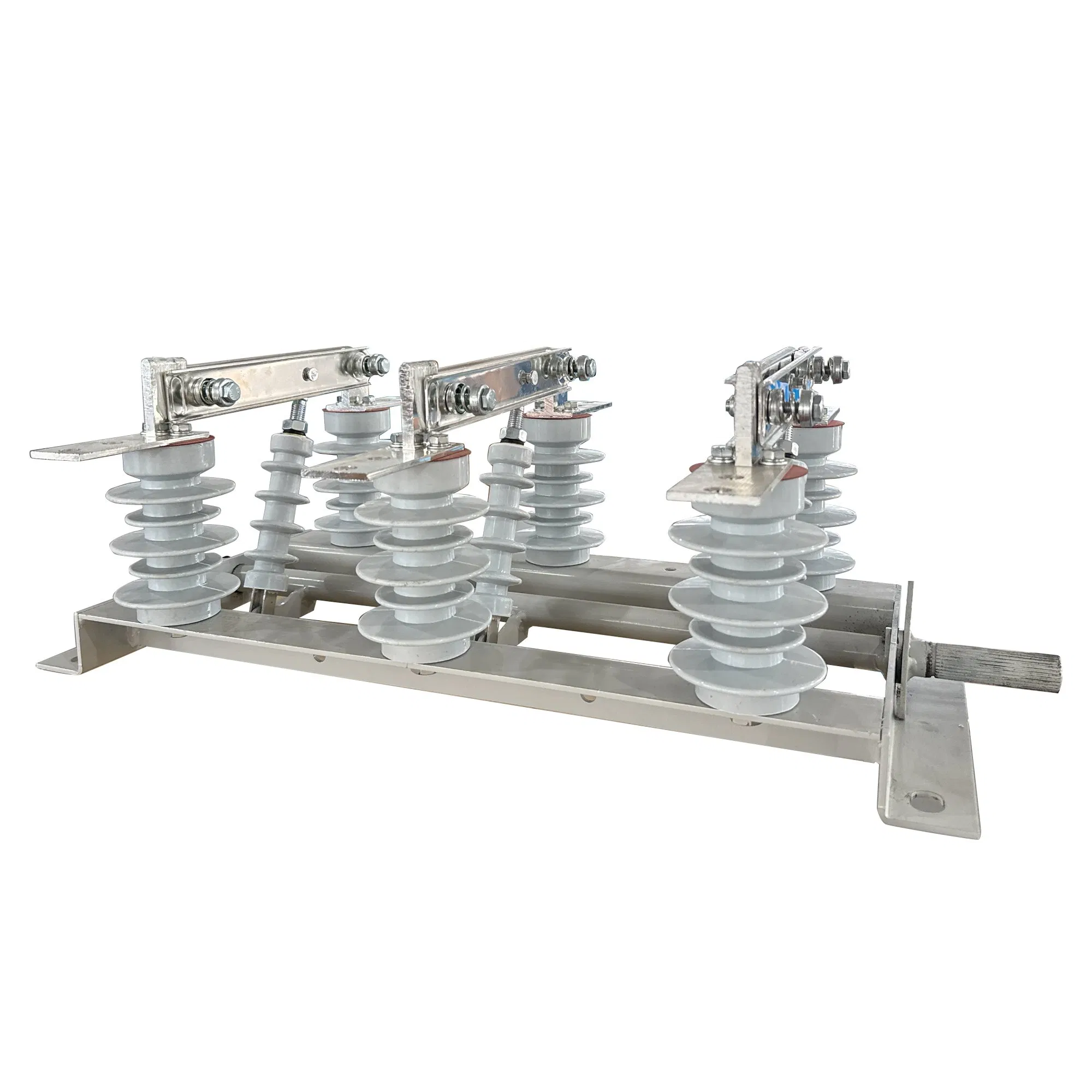

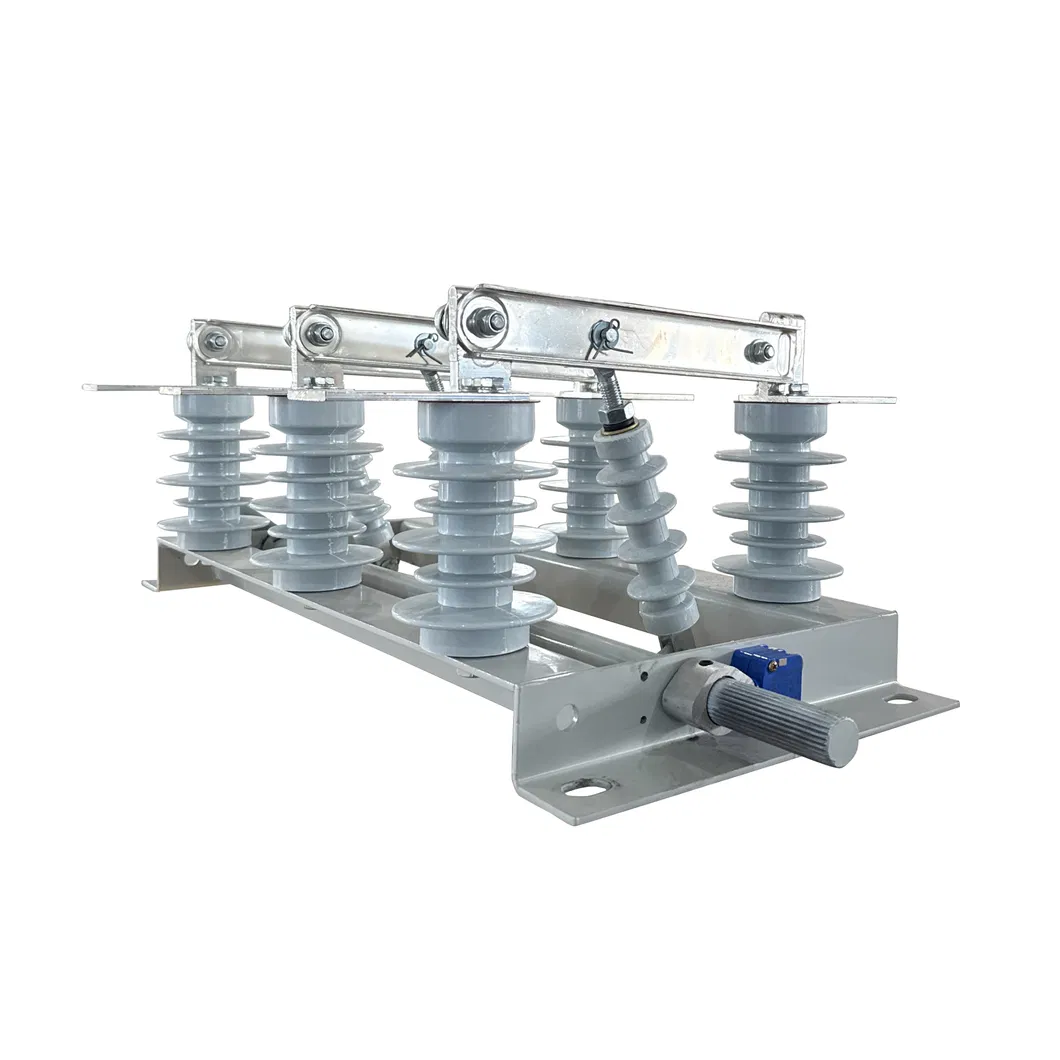

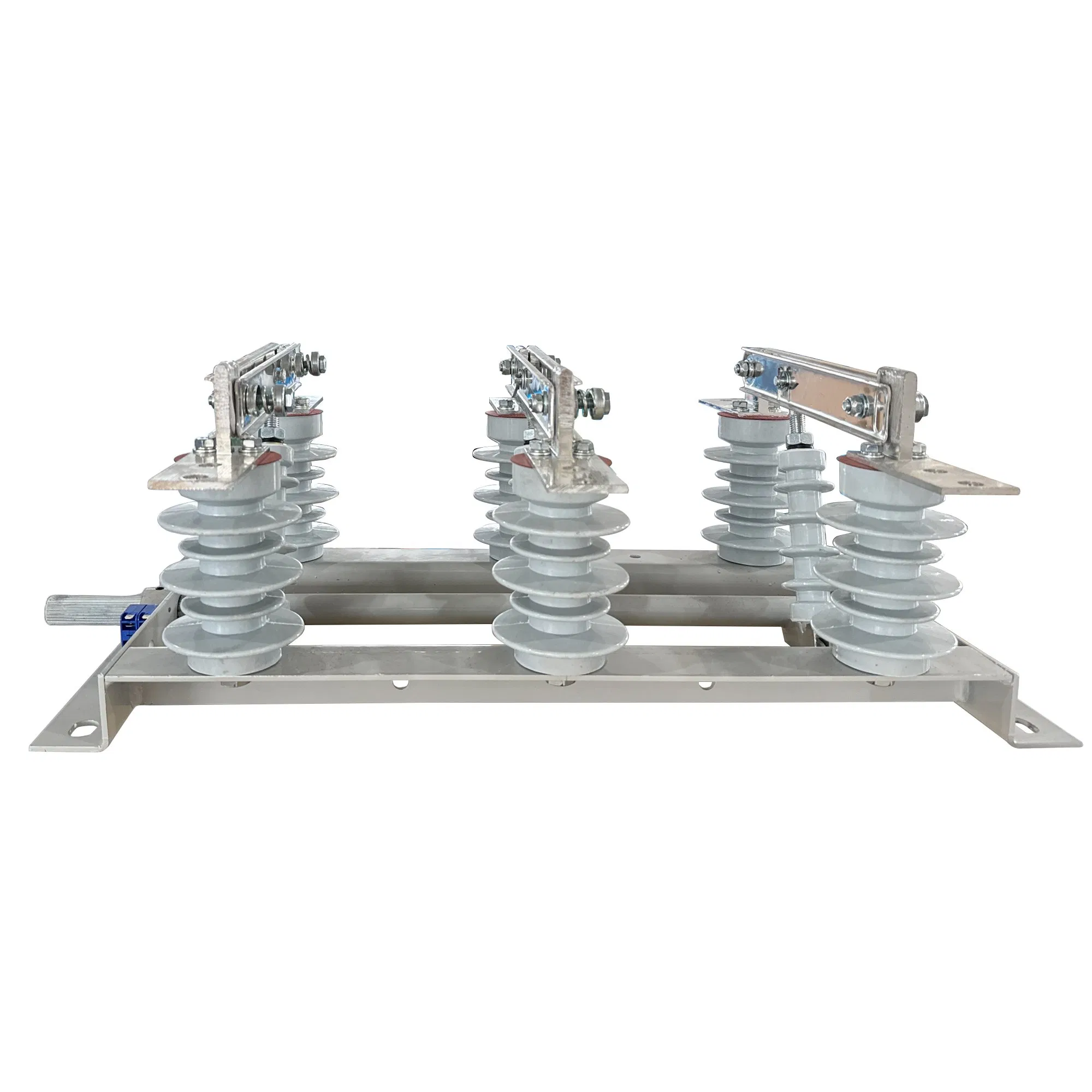

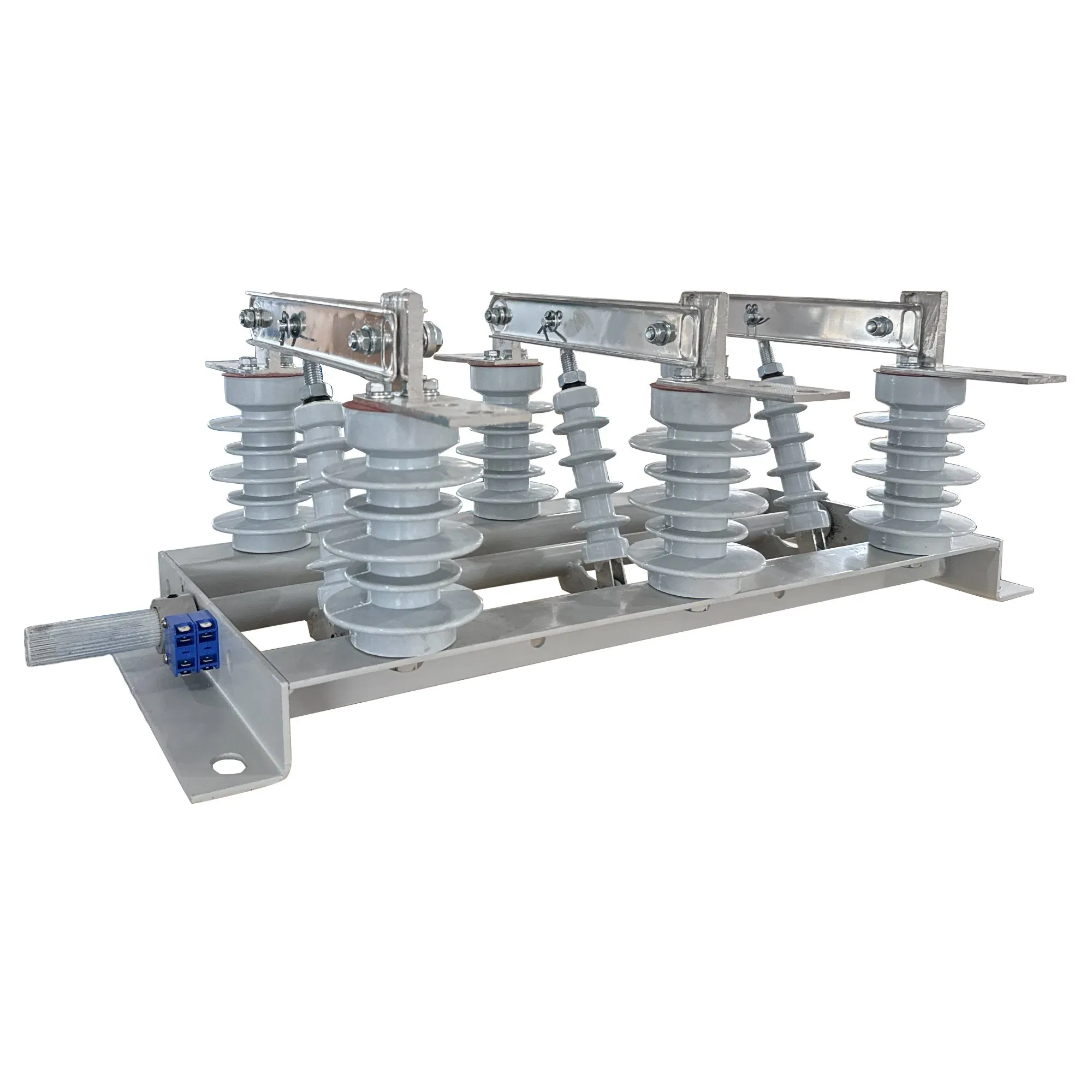

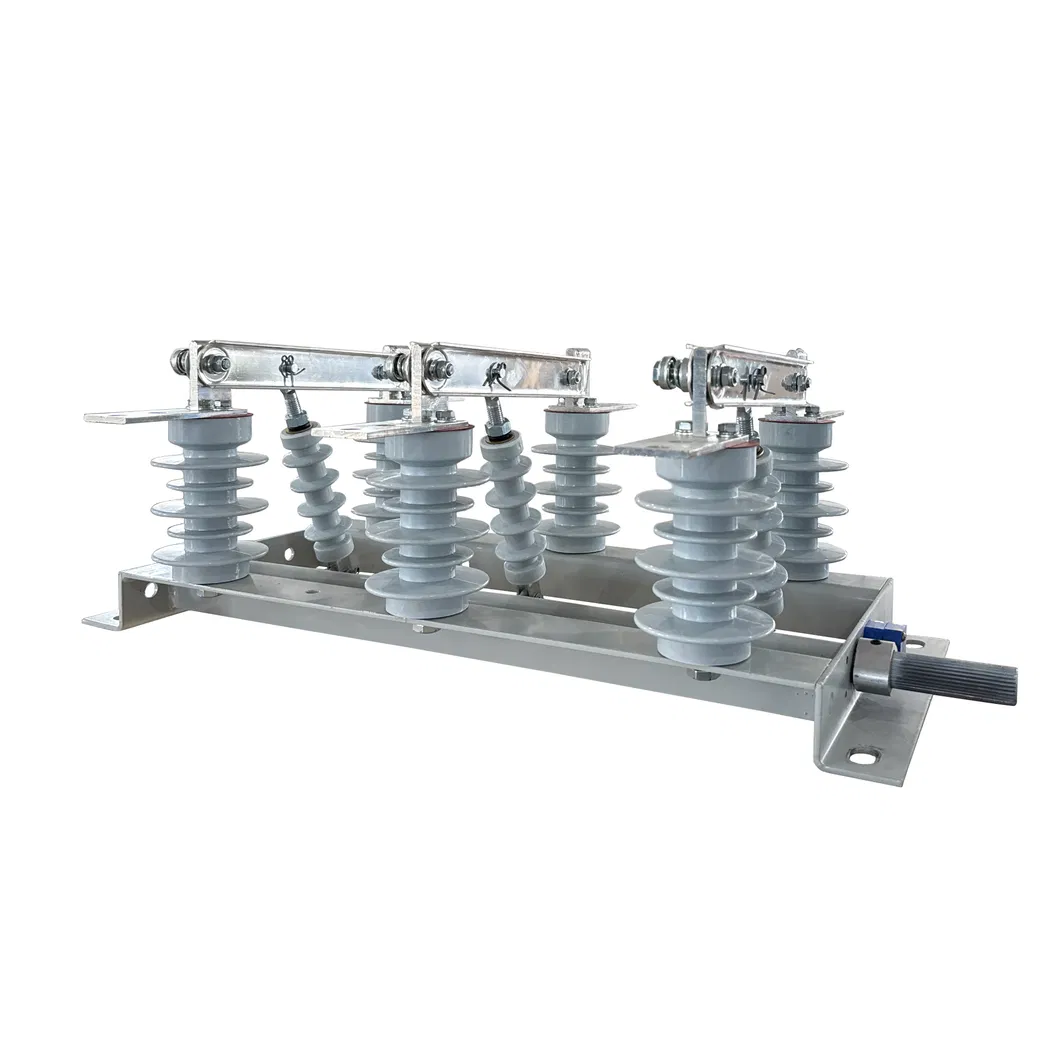

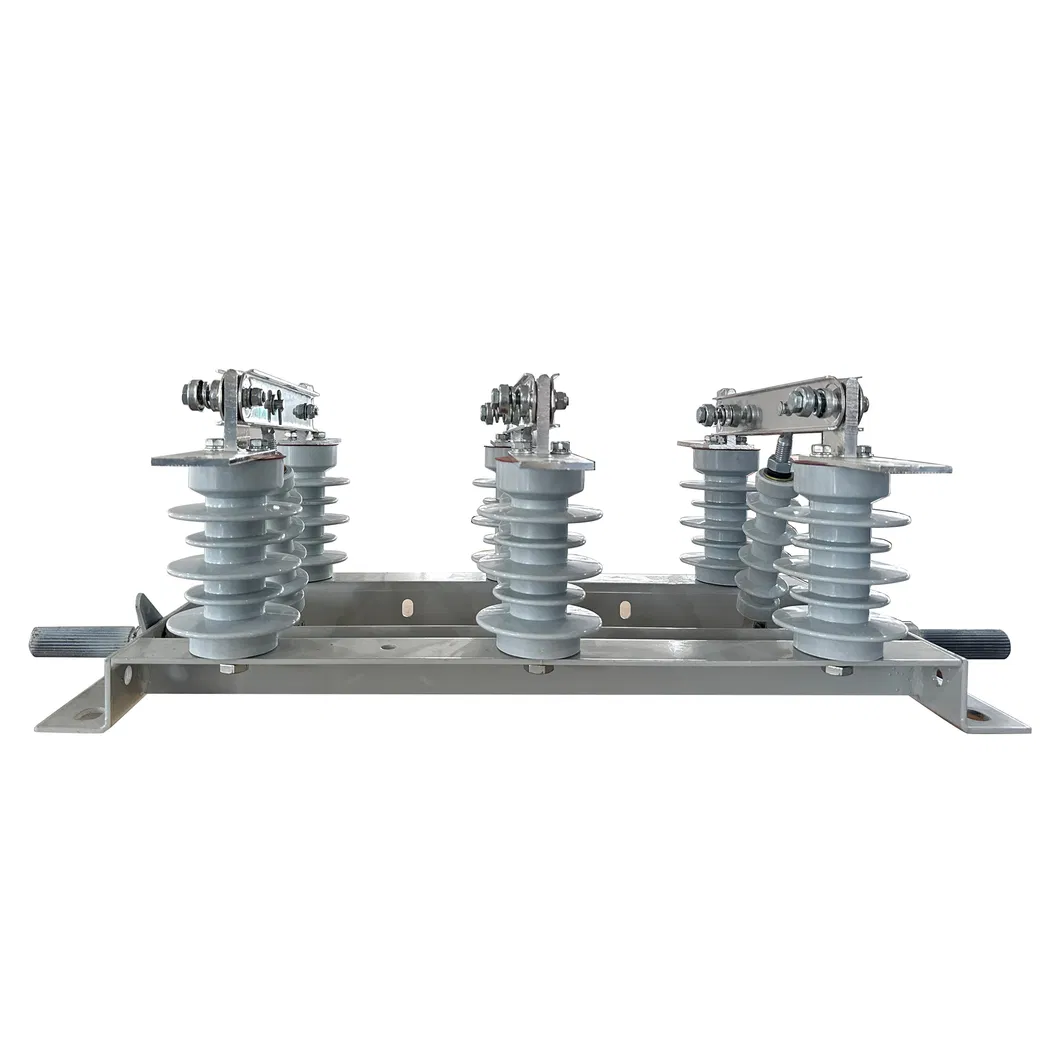

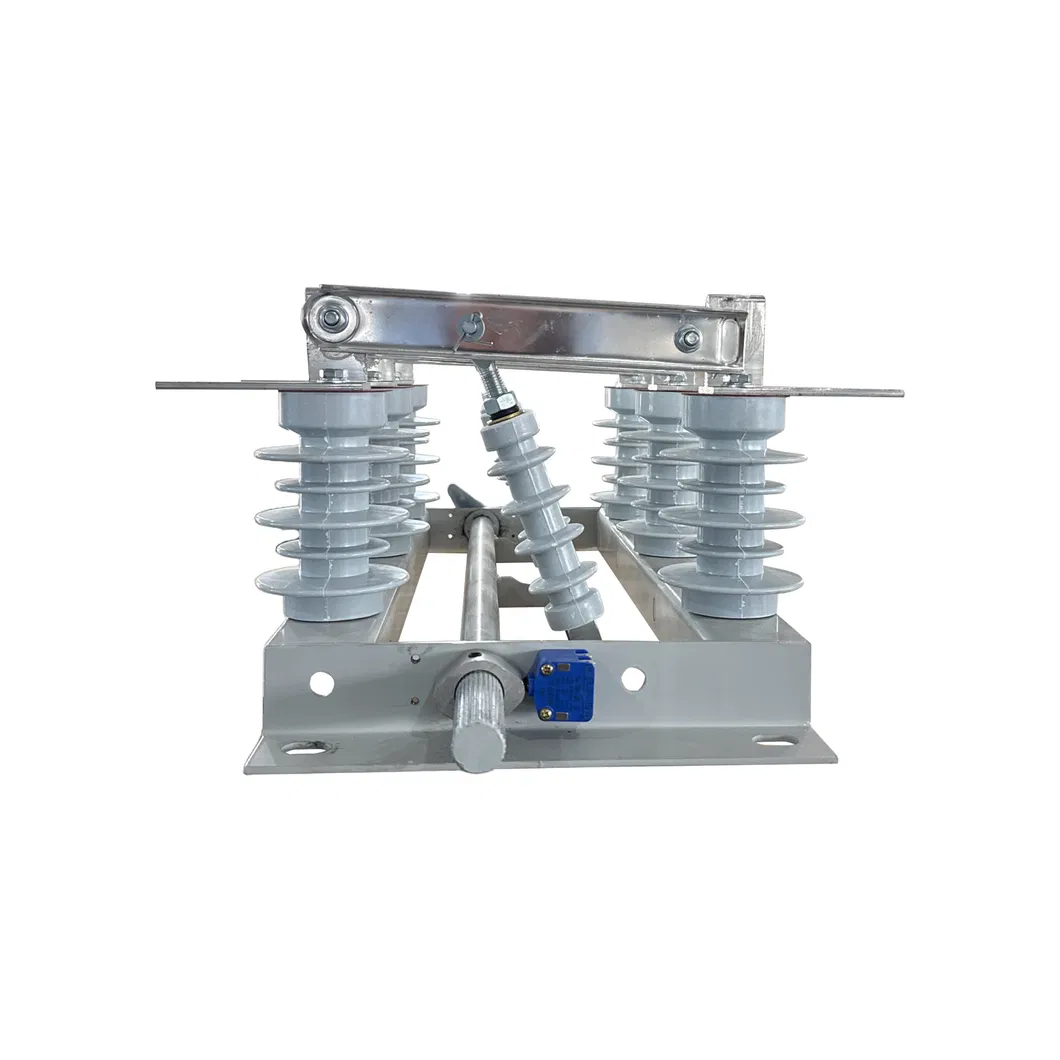

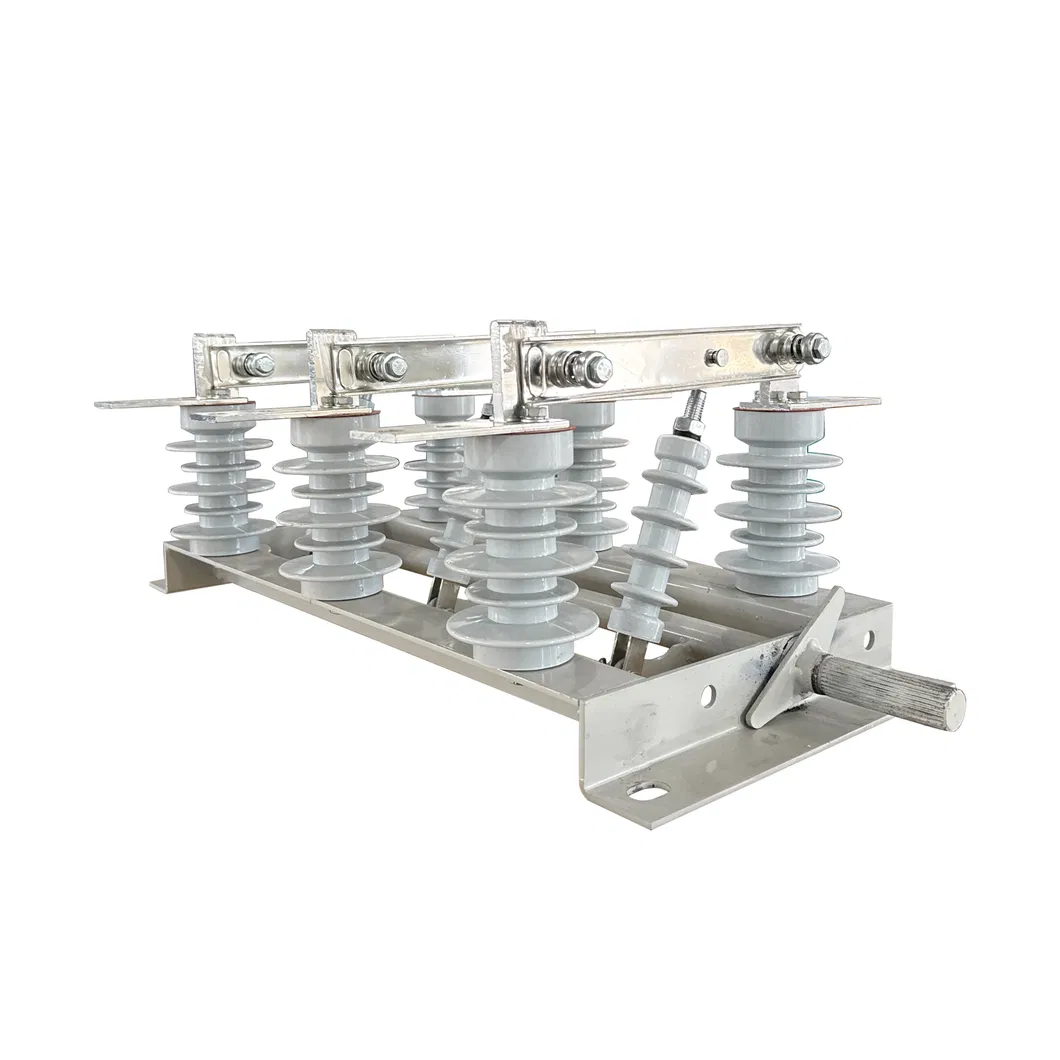

Esta serie de seccionadores es de tipo tripolar, que consta de un chasis, un eje, una palanca, un aislante de pilar de porcelana, una hoja de interruptor y un bloque terminal. El eje giratorio está montado en el chasis y tiene tres pares de palancas soldadas en él. Las palancas están conectadas a un aislante cerámico y a una cadena de cuchillas a través de una varilla de tracción. El eje giratorio se extiende fuera del chasis y cualquier sección del mismo puede conectarse al mecanismo de funcionamiento.

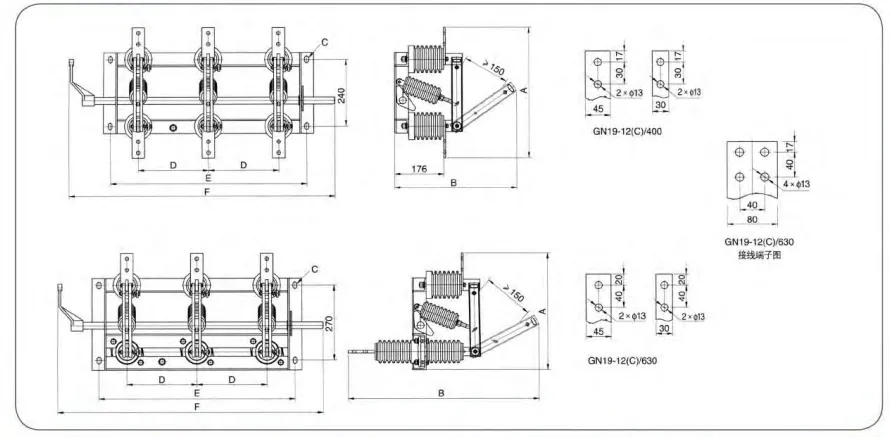

El tipo C es un tipo de pared pasante. Donde C1 representa la rotación en el lado de la pared; C2 representa la desconexión en el lado de la pared; C3 indica que ambos lados están en el lado de la pared.
❓Preguntas Frecuentes (FAQ)
1. ¿Para qué rango de tensión está diseñada la serie GN19-12?
Está diseñada específicamente para sistemas de alimentación de interiores con una tensión nominal de 12KV y una frecuencia de corriente alterna (AC) de 50Hz e inferior.
2. ¿Qué mecanismo de funcionamiento utiliza este interruptor de aislamiento?
Esta serie está equipada con el mecanismo de funcionamiento manual CS6-1, permitiendo la apertura y cierre bajo condiciones de circuito seguro y sin carga.
3. ¿Cuáles son las diferencias entre las variantes del tipo de pared pasante (Tipo C)?
El Tipo C1 representa la rotación en el lado de la pared; el C2 indica desconexión en el lado de la pared; y el C3 indica que la operación se realiza en ambos lados de la pared pasante.
4. ¿Cuáles son los requisitos de altitud y temperatura para su instalación?
El equipo debe instalarse a una altitud no superior a 1000 metros y bajo temperaturas ambientales que oscilen estrictamente entre los -25 ºC y +40 ºC.
5. ¿Qué vida mecánica ofrece este seccionador de alta tensión?
La celda está diseñada para soportar una vida útil mecánica de hasta 2000 operaciones de apertura y cierre antes de requerir mantenimiento exhaustivo.
6. ¿Se puede instalar en zonas con riesgo de vibraciones o productos químicos?
No se recomienda. El lugar de instalación debe estar libre de fuego, sustancias inflamables, peligros de explosión, contaminación grave, corrosión química o vibraciones de carácter violento.
