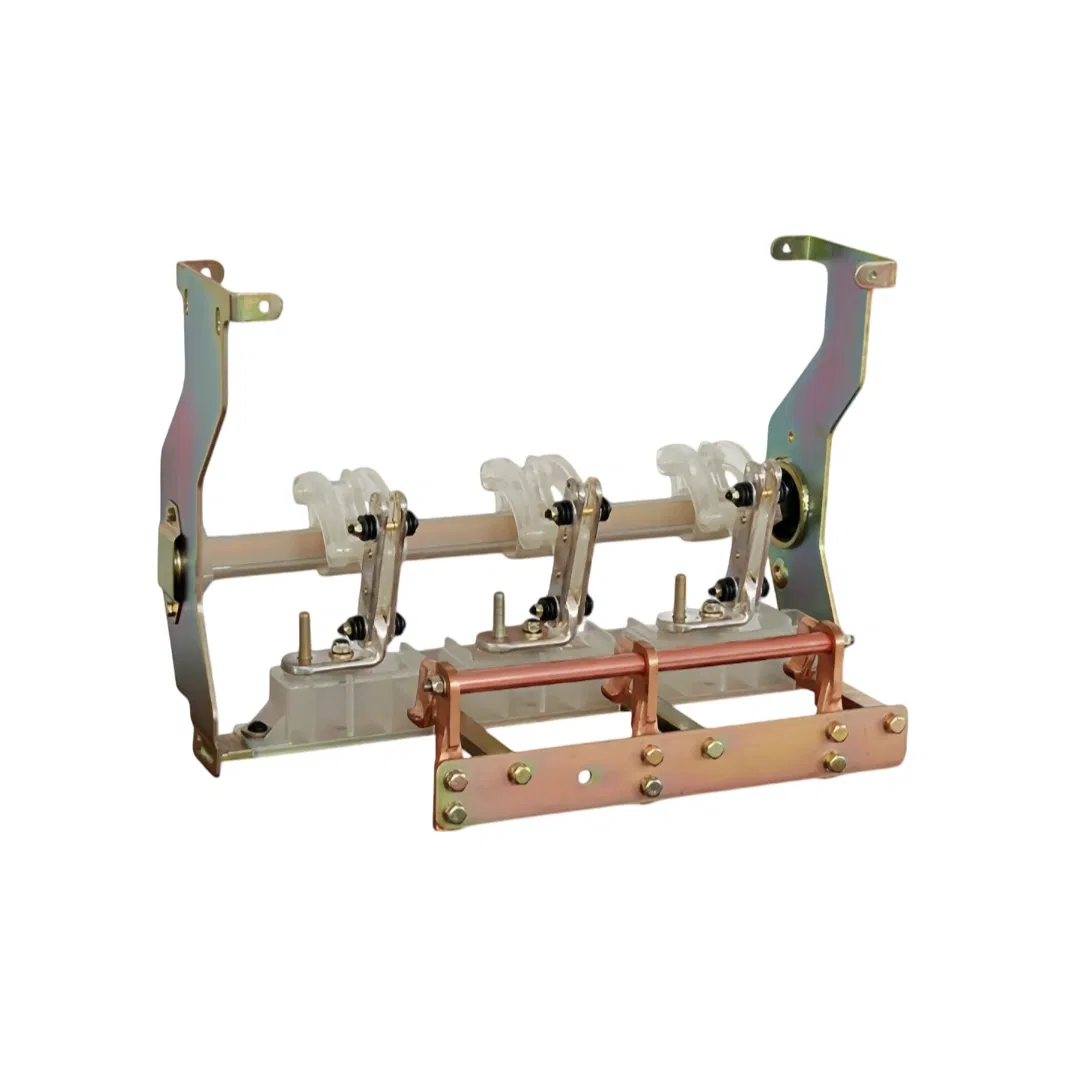

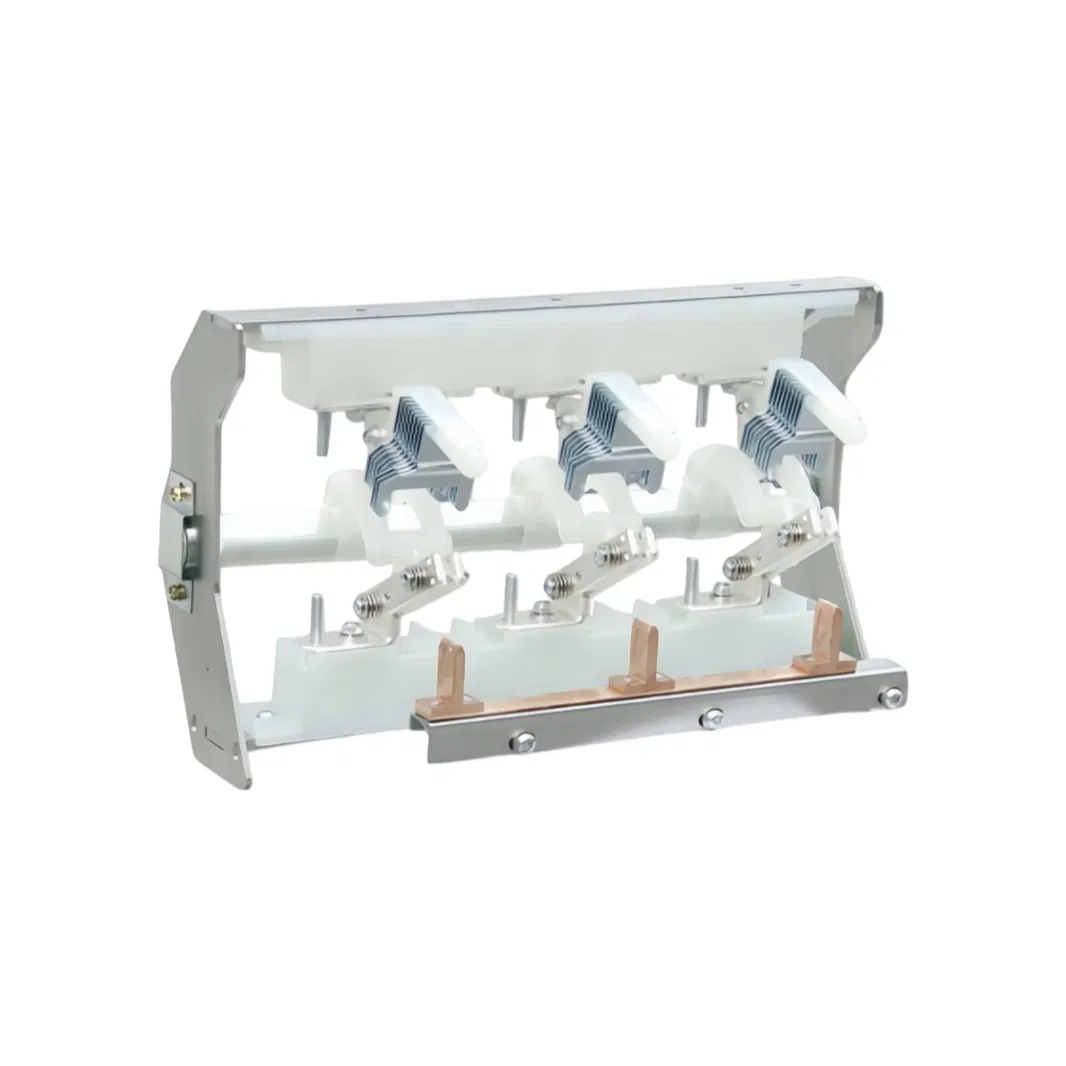

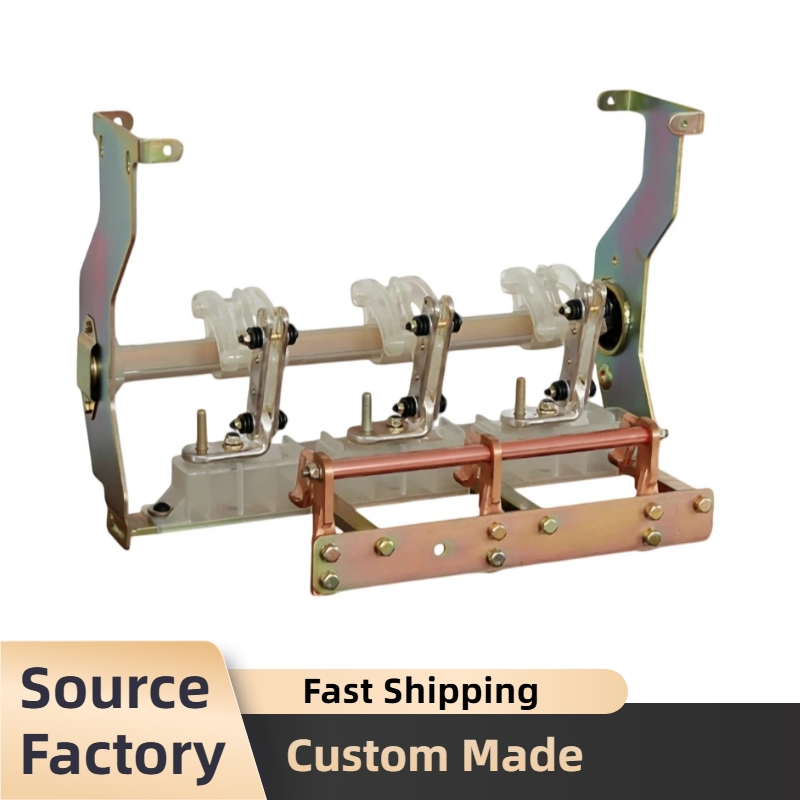

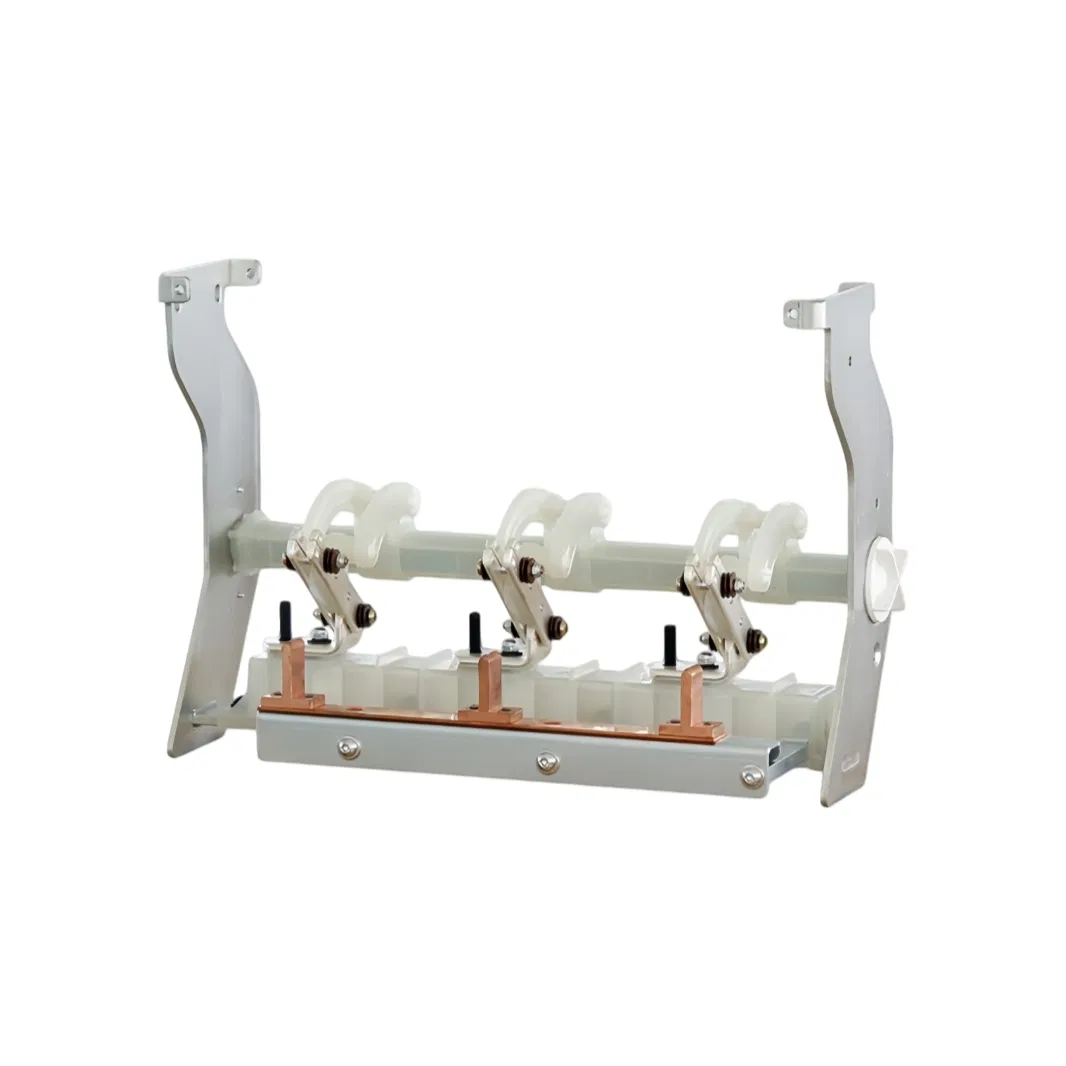

Kue-12h Interruptor de Aislamiento de Alta Tensión de Tipo de Tierra 630A para Sistemas de Energía

1 / 5

Kue-12h Interruptor de Aislamiento de Alta Tensión de Tipo de Tierra 630A para Sistemas de Energía

¿Aún no te decides? ¡Consigue muestras por $!

Solicitar Muestra

Enviar consulta

Descripción del Producto

Visión General
Producto principal
Descripción del producto
Dibujo de esquema
Perfil de la empresa
Ventaja de la empresa
Certificaciones
Sistema de servicio
Embalaje y envío

Información Básica

No. de Modelo. KUE-12H

Instalación Alto Voltaje de Interior

Operación Manual

Modo de puesta a tierra Puesta a tierra

Modo de Movimiento Tipo Oscilante

Número de polos Tres Polo

Toma de tierra Planta Individual

Serie Tres

Carrera Columpio

Modo de conmutación Soltero saque en

Modelo Común Kue-12h

Estructura de funcionamiento Manual

Certificación ISO

frecuencia nominal 50hz

corriente nominal 630A

corriente de resistencia nominal de corto tiempo 20/25ka

corriente nominal de resistencia de pico 50ka

duración nominal de cortocircuito 4s

corriente nominal de cierre de cortocircuito 50ka

operación teórica 5000frequency

Paquete de Transporte caja de madera estándar de exportación

Origen China

Código del HS 8535210000

Capacidad de Producción 1000pieces/mes

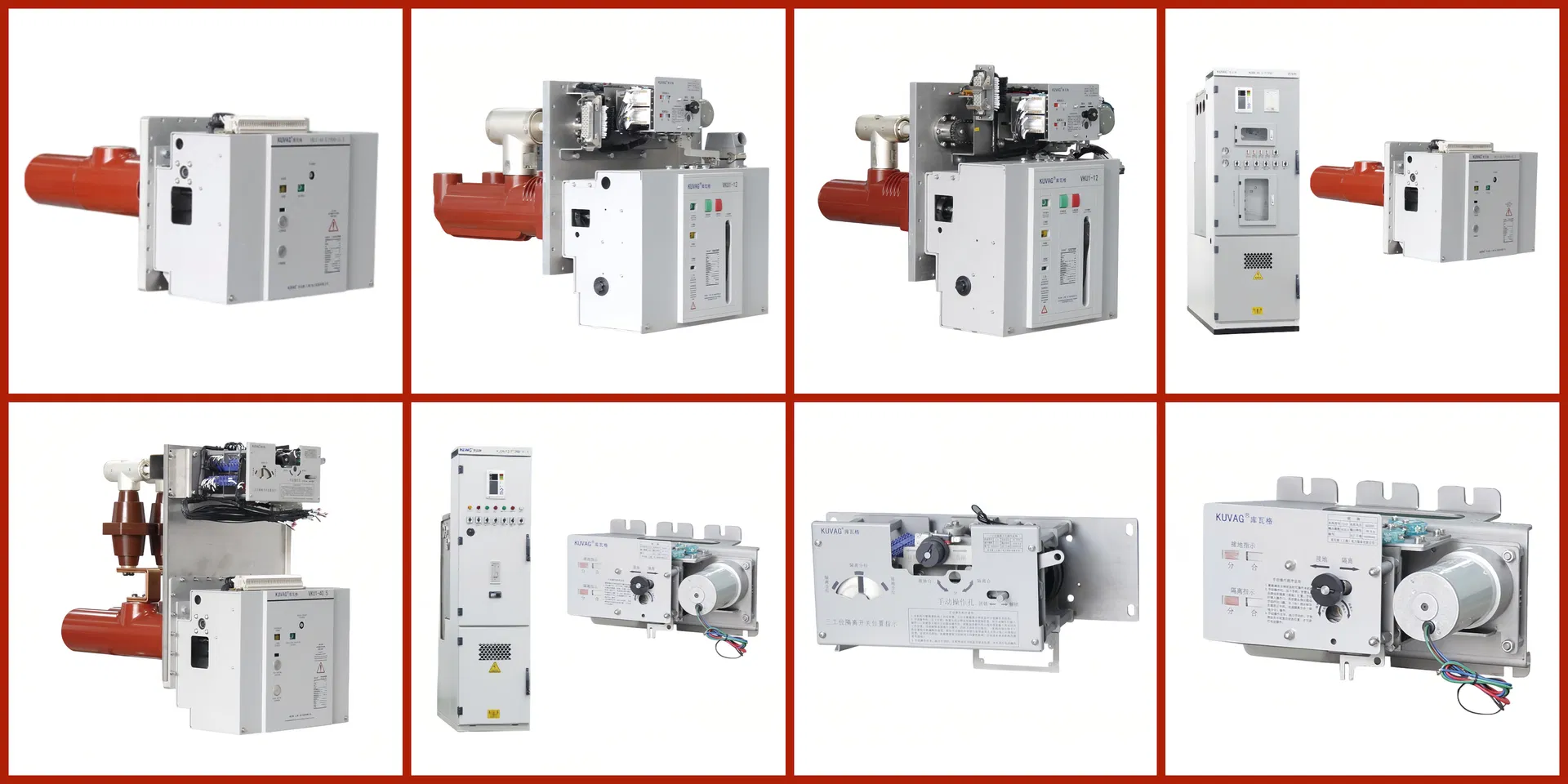

Producto principal

Descripción del producto

El interruptor de aislamiento KUE-12h está diseñado para aplicaciones de media tensión, cumpliendo completamente los requisitos de GB3804-2004 (GB16926–40,5kV interruptores de carga ac de alta tensión) y 1997-3,6kV (aparatos combinados interruptor-fusible de carga de alta tensión ac).

⚡ Parámetros Eléctricos

Circuito principal: 630A, 20kA (4s) / 25kA (3s)
Vida mecánica: 5.000 operaciones
Circuito de puesta a tierra: 20kA (2s)
Tierra vida mecánica: 2.000 operaciones

🌐 Condiciones de Servicio

Altitud: ≤ 2000 m (intensidad sísmica ≤ 8 grados)
Temperatura ambiente: -40°C a +140°C.
Humedad relativa: Media diaria ≤ 90%, media mensual ≤ 90%
Entorno de instalación: No adecuado para lugares con choques violentos, vapor pesado, corrosión química, niebla salina o polvo pesado.

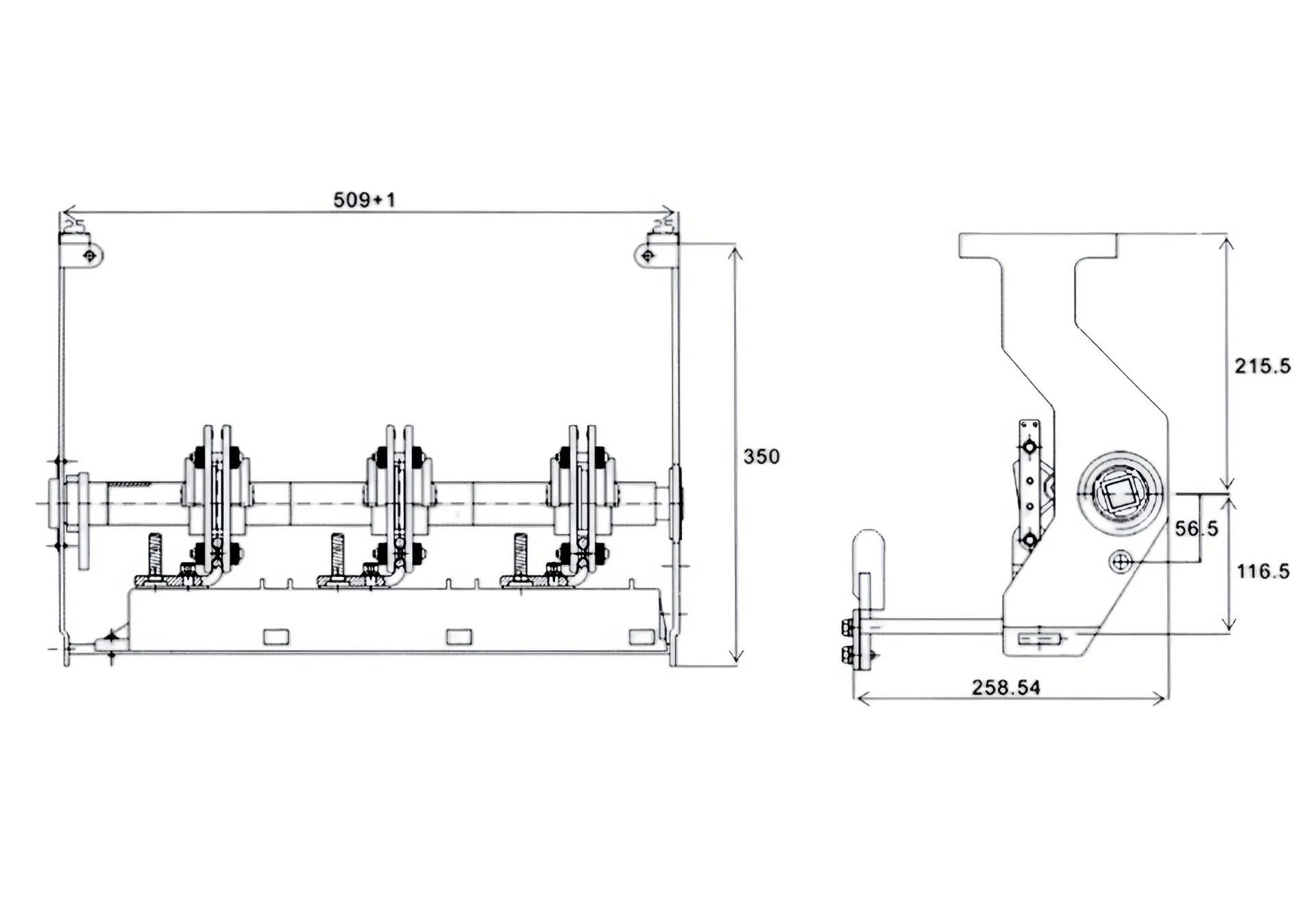

📏 Dimensiones de Instalación

Ancho (total): 509 ± 1 mm
Altura: 350 mm (base de montaje hasta arriba)
Profundidad: 258,54 mm
Paso de montaje (vertical): 215,5 mm / 116,5 mm

Dibujo de esquema

⚙️ Aplicaciones típicas

Cubículos de celda de media tensión: Integración como desconector dentro de paneles de conmutación interiores.
Subestaciones eléctricas secundarias: Proporciona un aislamiento de circuito claro y visible.
Distribución de energía industrial: Aislamiento de transformadores y cables de alta tensión.
Energías renovables: Conmutación de media tensión en plantas eólicas y solares.

📋 Especificaciones Técnicas

Tensión nominal: 12 kV / 50 Hz
Corriente nominal: 630 A
Corriente de resistencia máxima: 50 kA
Duración nominal de cortocircuito: 4 s

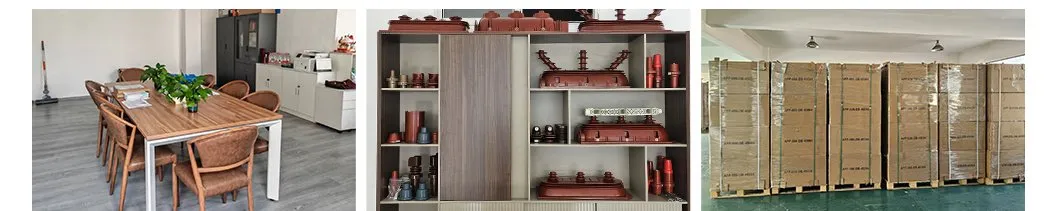

Perfil de la empresa

Ventaja de la empresa

Certificaciones

Sistema de servicio

📦 Soluciones de Embalaje

Cartones personalizados: Ofrecemos cajas en varios tamaños para optimizar el espacio y reducir costos de envío.
Robusto y duradero: Fabricado con cartón corrugado de alta resistencia contra impactos.
Identidad de Marca: Opciones de personalización con logotipos y patrones de diseño.

🌱 Protección y Almacenamiento

Amortiguación de panal: Protección superior para piezas frágiles y de alta precisión.
Materiales ecológicos: Suministros reciclables que promueven la sostenibilidad ambiental.
Almacenamiento: Evitar humedad, presión y temperaturas altas. Apilar máximo 3 capas.

Embalaje y envío

Preguntas Frecuentes (FAQ)

❓ ¿Cuál es la función principal del interruptor de aislamiento KUE-12H?

El KUE-12H está diseñado como un interruptor de aislamiento de alta tensión para interiores en sistemas de media tensión (12 kV). Su función principal es aislar de manera segura partes del circuito eléctrico durante tareas de mantenimiento y conmutación.

❓ ¿Cuáles son las especificaciones de resistencia a cortocircuitos?

El interruptor cuenta con una corriente nominal de resistencia de corto tiempo de 20 kA durante 4 segundos o 25 kA durante 3 segundos, y una corriente nominal de resistencia de pico de 50 kA.

❓ ¿Qué vida útil mecánica ofrece el dispositivo?

El circuito principal del interruptor admite hasta 5.000 operaciones de conmutación mecánica, mientras que el sistema de circuito de puesta a tierra está garantizado para un mínimo de 2.000 operaciones.

❓ ¿Bajo qué condiciones ambientales puede operar?

Está diseñado para soportar temperaturas extremas desde -40°C hasta +140°C. Es apto para su instalación en altitudes de hasta 2.000 metros con una humedad relativa diaria promedio de hasta el 90%.

❓ ¿Con qué normativas y certificaciones cumple este modelo?

El modelo KUE-12H cumple estrictamente con las normas GB3804-2004 y GB16926-1997, además de contar con la certificación del sistema de gestión de calidad ISO.

❓ ¿Cómo se realiza el embalaje para garantizar la seguridad del producto?

El equipo se embala en cajas de madera estándar para exportación o cartones corrugados de alta resistencia con amortiguación de panal, protegiéndolo de vibraciones, golpes y humedad durante su transporte.
