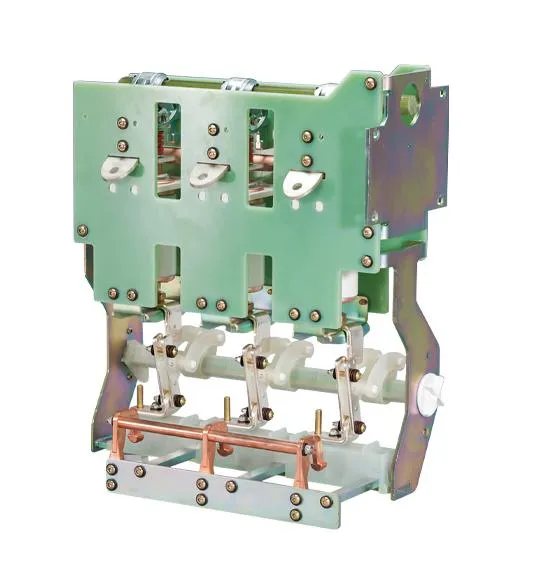

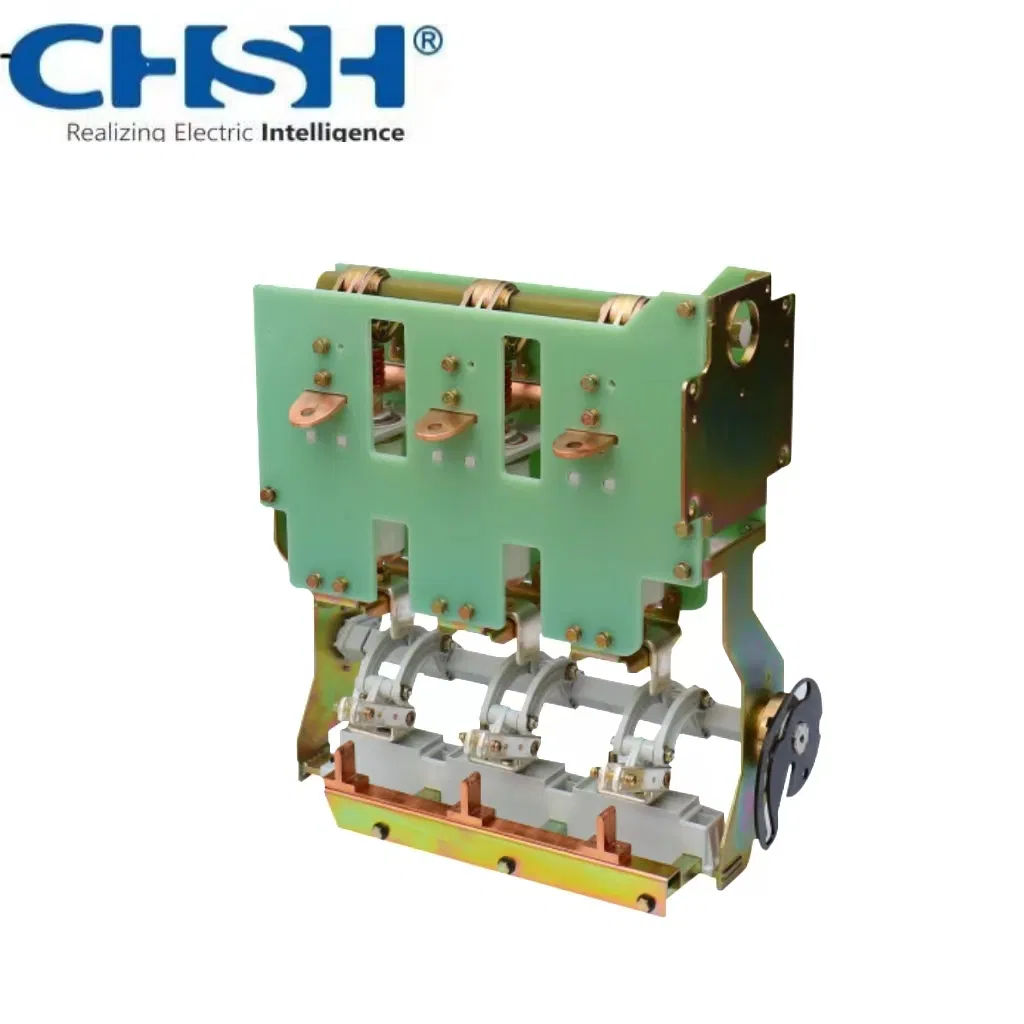

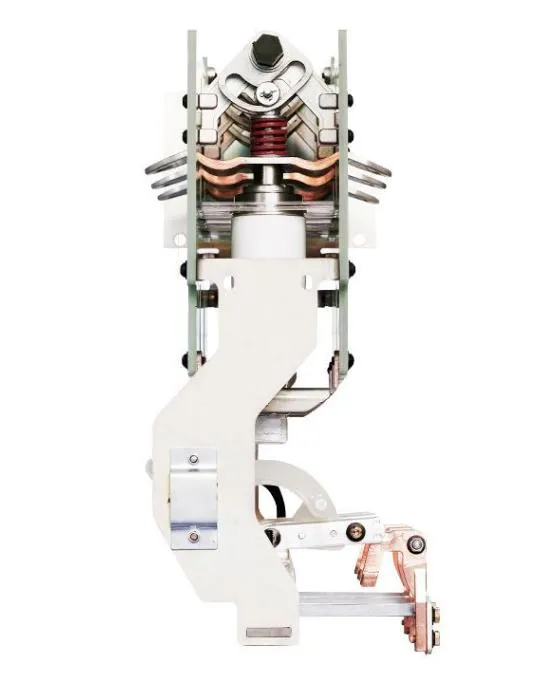

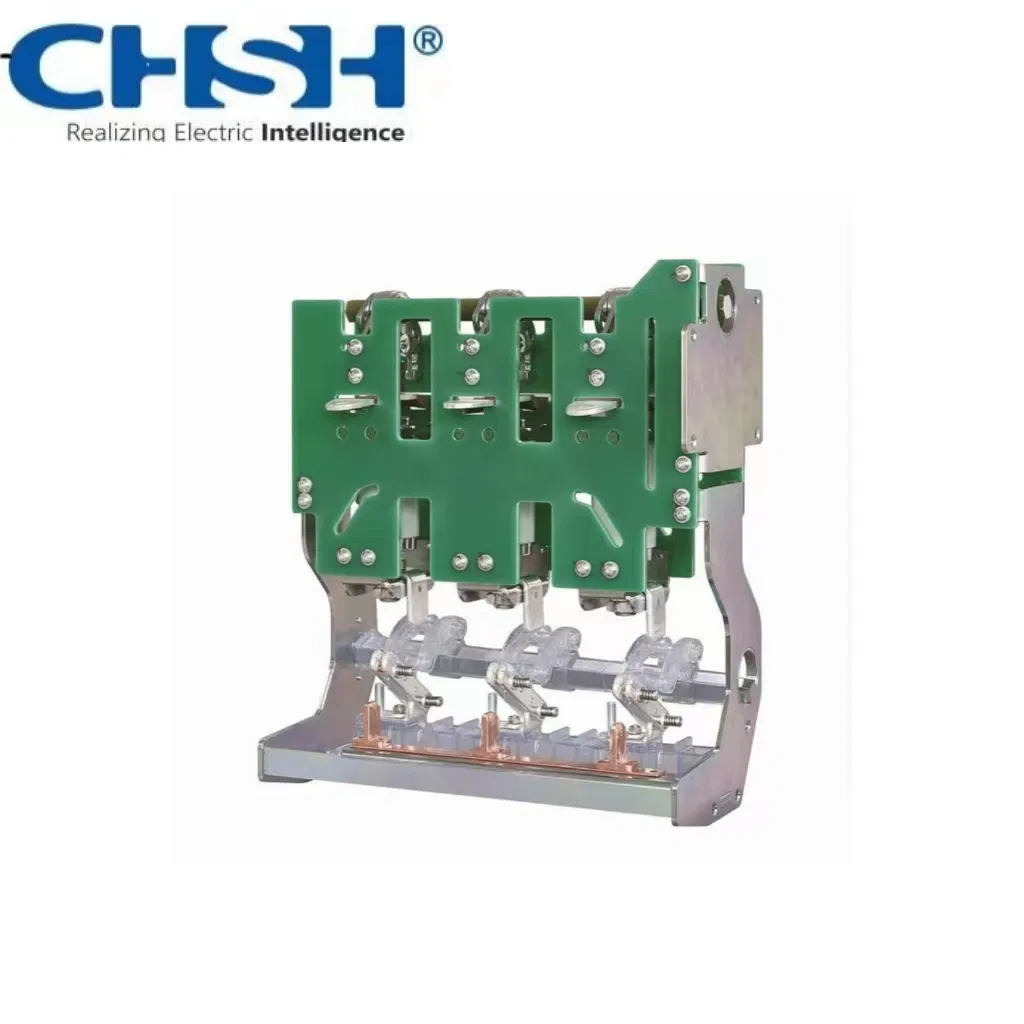

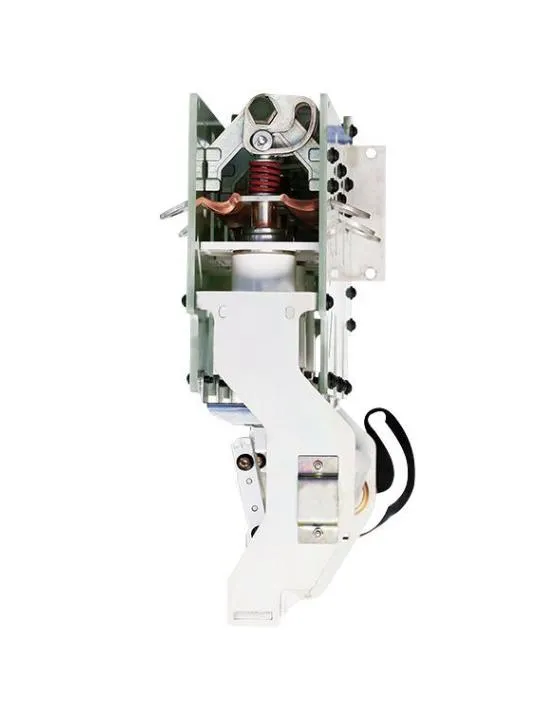

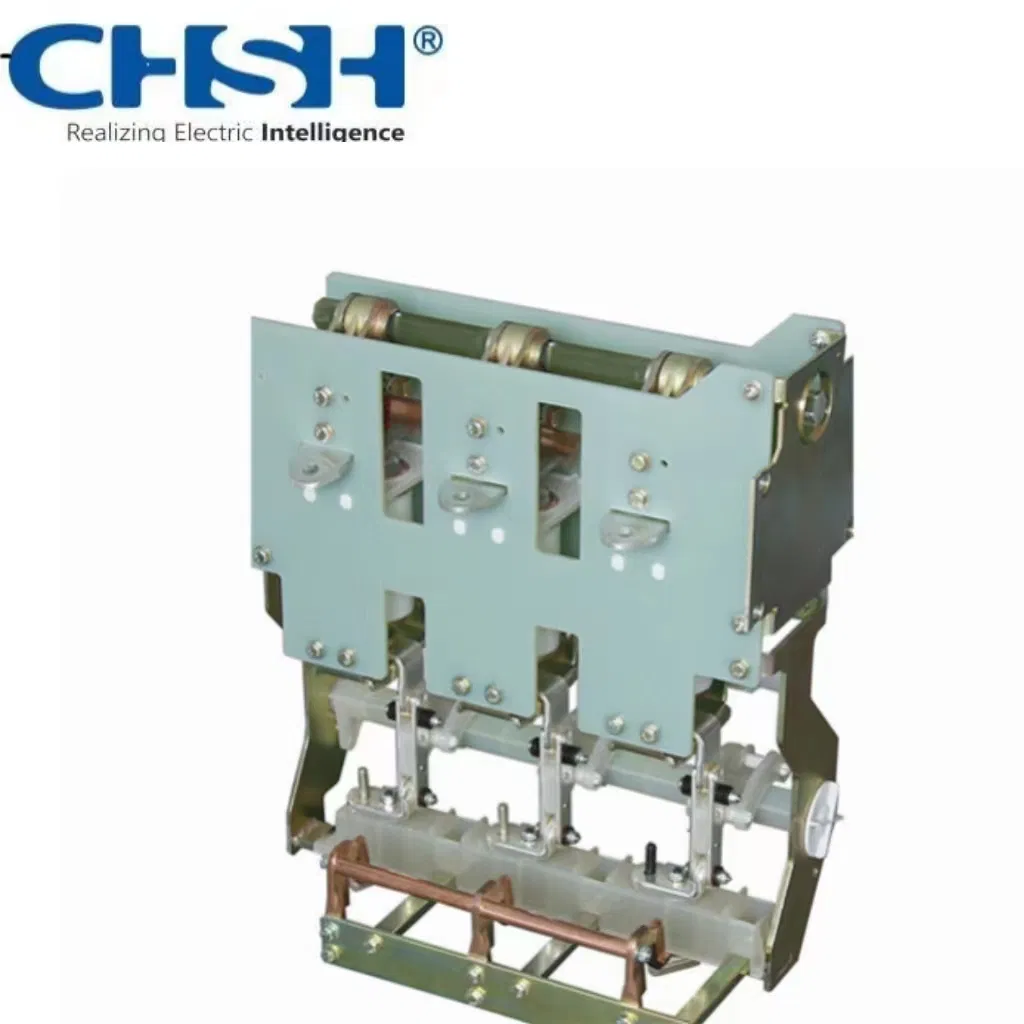

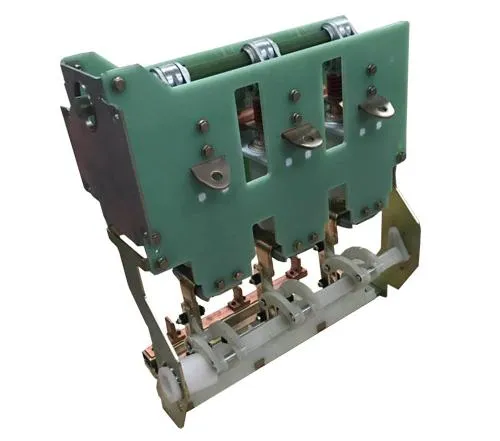

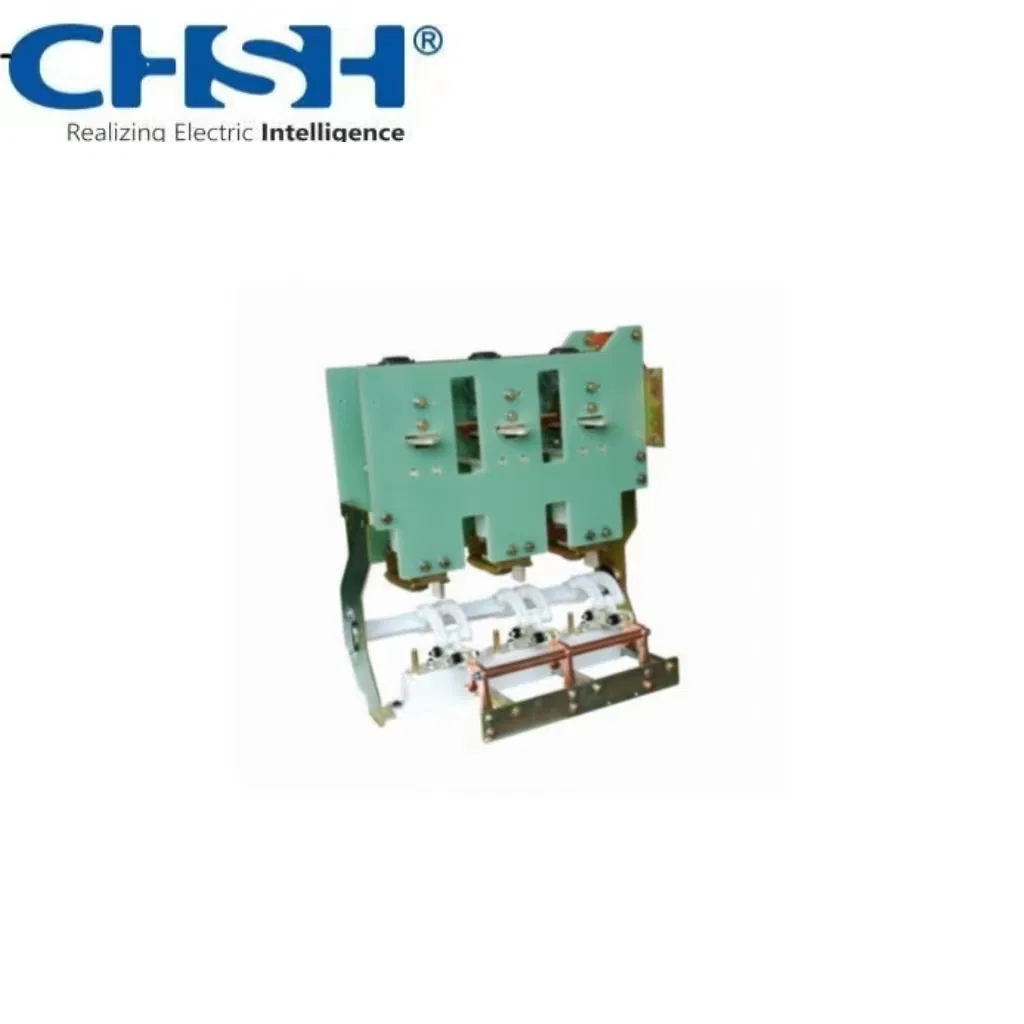

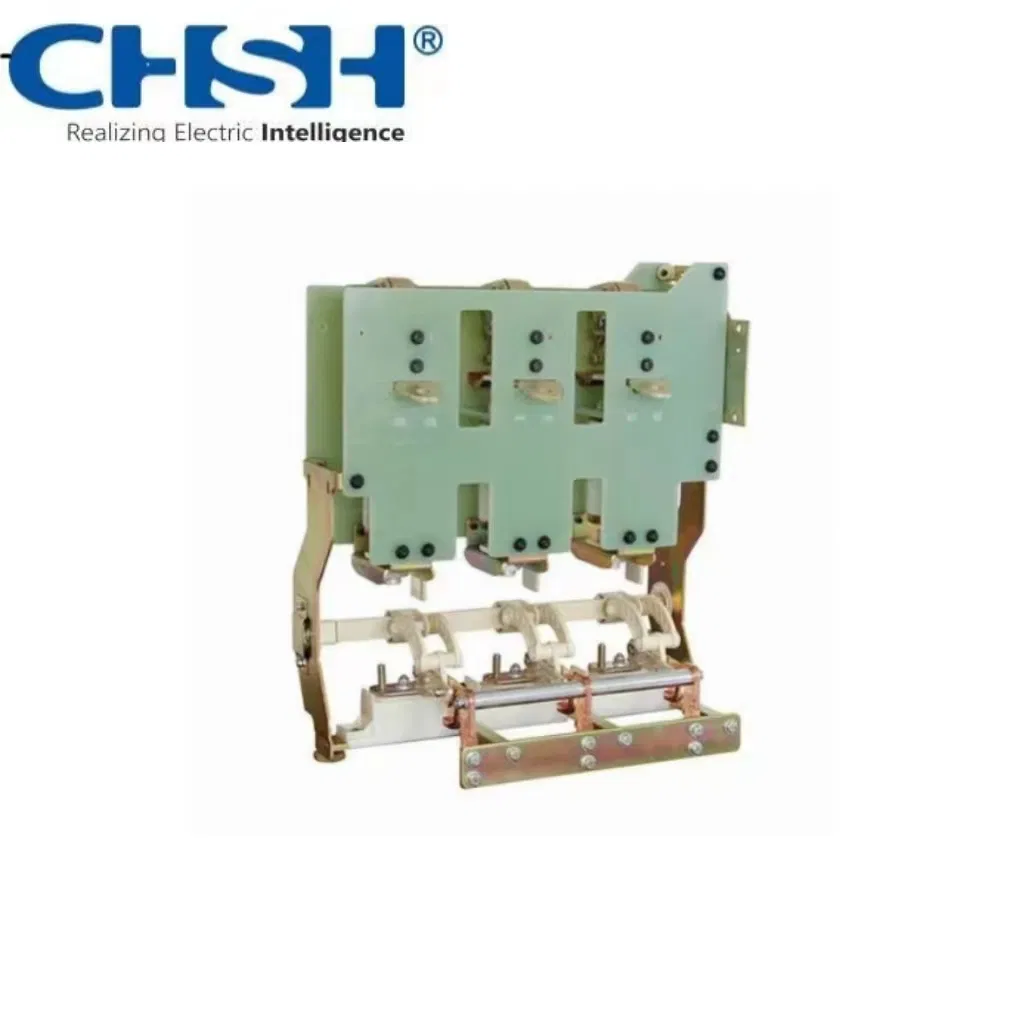

SHG-12D630A | Interruptor de desconexión y circuito para armario inflable
Este disyuntor de vacío de alta calidad con aislamiento y puesta a tierra está diseñado específicamente para su uso en gabinetes inflables. Destaca por su estructura robusta y compacta basada en madera contrachapada, lo que garantiza una instalación sencilla, una apertura de alta fiabilidad y un excelente rendimiento de ruptura a largo plazo.
⚡ Reemplazo Ideal & Sin Mantenimiento
Diseñado para durar sin requerir mantenimiento periódico, convirtiéndose en el sustituto idóneo para los disyuntores de vacío tradicionales en sistemas de gabinetes inflables. Su rendimiento cumple rigurosamente con los requisitos del estándar C2-2014 "Disyuntor de alta tensión de CA" E2-M2-GB1984.
Corriente nominal de 630A-20KA / 25kA.
Vida mecánica: 10,000 ciclos.
Circuito de puesta a tierra de 20KA.
Vida útil: Disyuntor 10,000 veces / Aislamiento y puesta a tierra 3,000 veces.
Tamaño compacto, precio competitivo, bajo mantenimiento y alta seguridad operativa en cualquier entorno compatible.
Altitud y Sismicidad: Apto para altitudes no superiores a 2000 metros. Grado de fractura sísmica admisible de hasta 8 grados.
Temperatura y Humedad: Operación entre -40 ºC y +50 ºC. Humedad relativa media diaria máxima de 95%, y promedio mensual máxima de 90%.
Entornos Restringidos: No adecuado para lugares expuestos a vibraciones violentas continuas, vapor de agua conductivo, depósitos químicos corrosivos, niebla salina, polvo excesivo, ni zonas con riesgo inminente de incendio o explosión.
Presión de Gas SF6: Presión nominal de gas SF6 de 0,04 MPa, en conformidad con los requisitos de la norma GB/T12022-2014 para hexafluoruro de azufre industrial.
Se utiliza principalmente para su instalación en armarios inflables (gabinete inflable), actuando como interruptor de desconexión y circuito con funciones integradas de aislamiento y puesta a tierra.
Presenta una estructura compacta y robusta de madera contrachapada que facilita la instalación, un rendimiento de ruptura altamente seguro y fiable, un tamaño reducido y, lo más importante, no requiere mantenimiento.
El circuito principal de este dispositivo garantiza una vida mecánica de hasta 10,000 ciclos de operación, mientras que las operaciones de aislamiento y puesta a tierra garantizan una duración de hasta 3,000 ciclos.
El rendimiento de este producto cumple rigurosamente con los requisitos técnicos de la directiva GB1984 y el estándar C2-2014 "Disyuntor de alta tensión de CA" E2-M2-GB1984.
Trabaja con una presión de gas SF6 nominal de 0,04 MPa, debiendo cumplir el gas con las especificaciones establecidas en la norma nacional GB/T12022-2014 para el hexafluoruro de azufre de uso industrial.
No debe ser instalado en áreas que experimenten vibraciones mecánicas continuas, ni en atmósferas corrosivas que contengan vapores químicos nocivos, pulverización salina intensa, acumulación excesiva de polvo conductor o en sitios con riesgo inminente de explosión.
