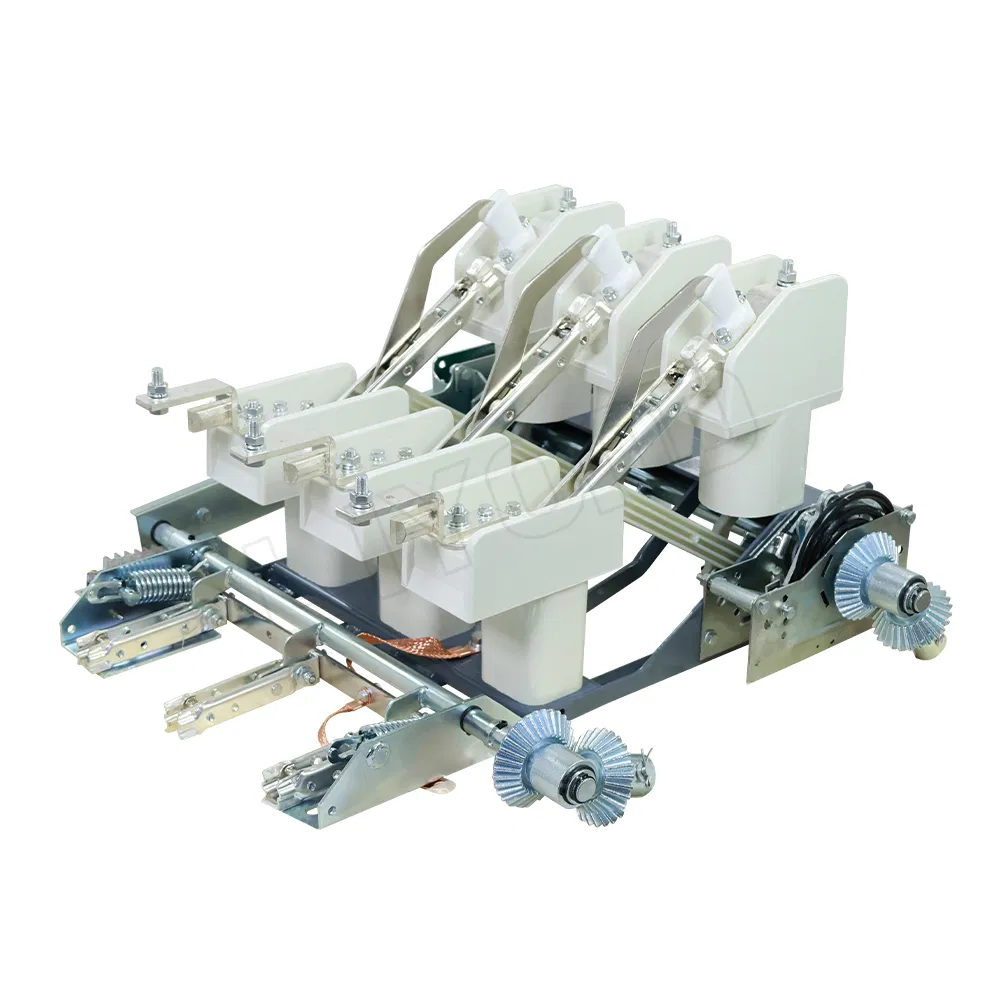

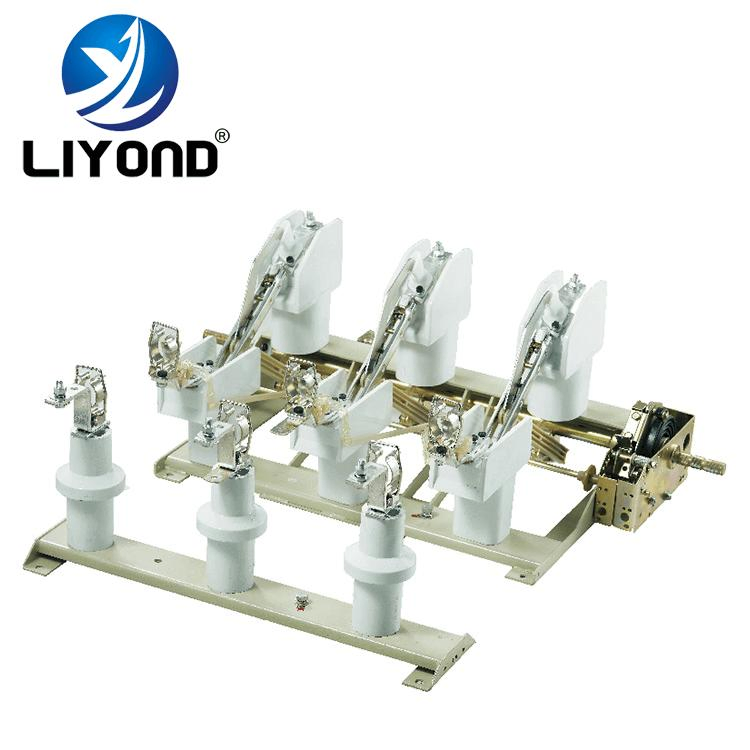

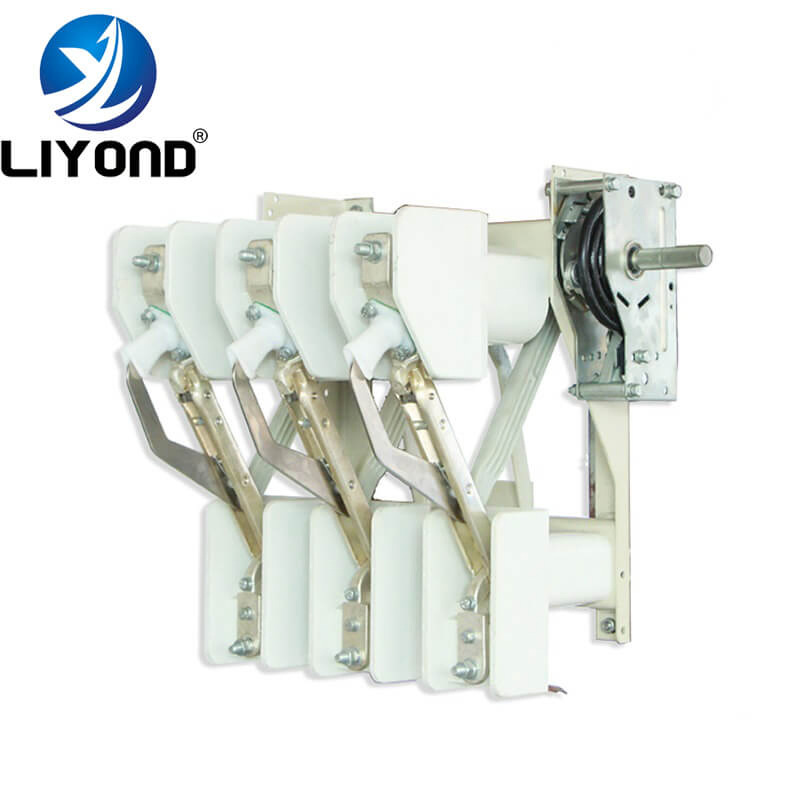

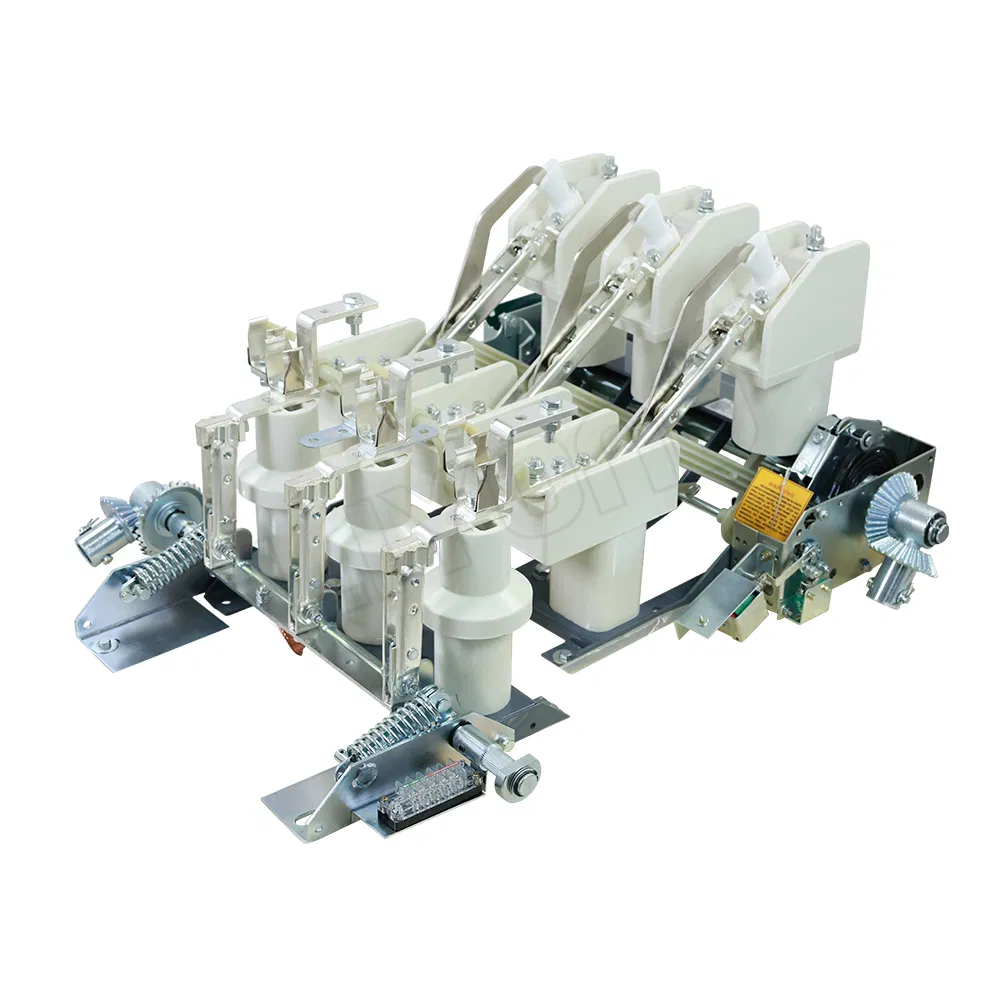

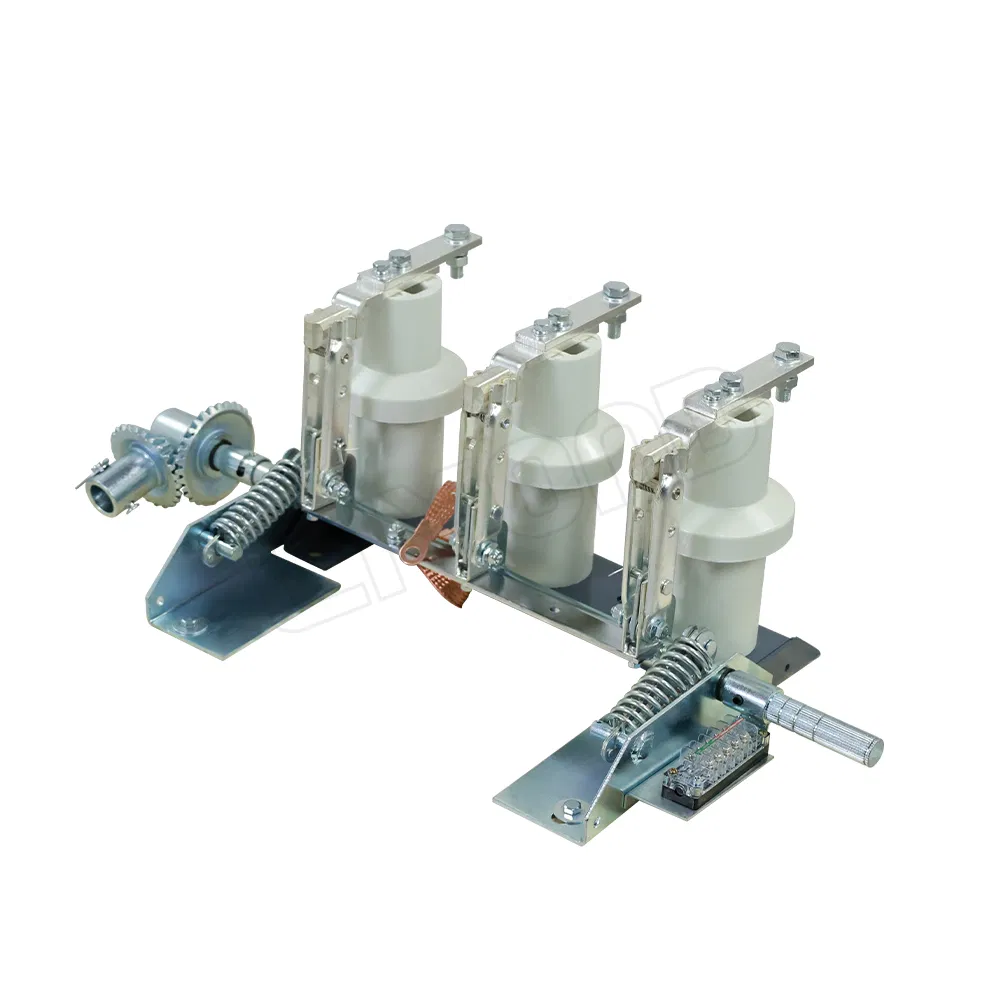

FN18 en el interior de la serie el interruptor de ruptura de carga de alta tensión Nalf fusibles interruptores interruptor de aislamiento de aire
FN18 es un objetivo general, tres polos, interruptor de ruptura de carga que ofrece a los propietarios y montadores de cuadros de control de las ventajas de una avanzada tecnología de la interrupción y de probada eficacia, rendimiento fiable en un diseño compacto. El interruptor está disponible para los ensambladores de cuadros como un bloque de creación de metal cerrado y la almohadilla de cuadros de control montado en las aplicaciones en las clasificaciones de 12-40.5 kV.
La norma FN18 switch incluye un bastidor de acero pesado con aislantes de stand-off, un único tipo globo sistema de extinción de arco, un mecanismo de funcionamiento y componentes de transporte de corriente, incluyendo tipo cuchilla interrupters con bisagras de fundición y la mandíbula de conectores.

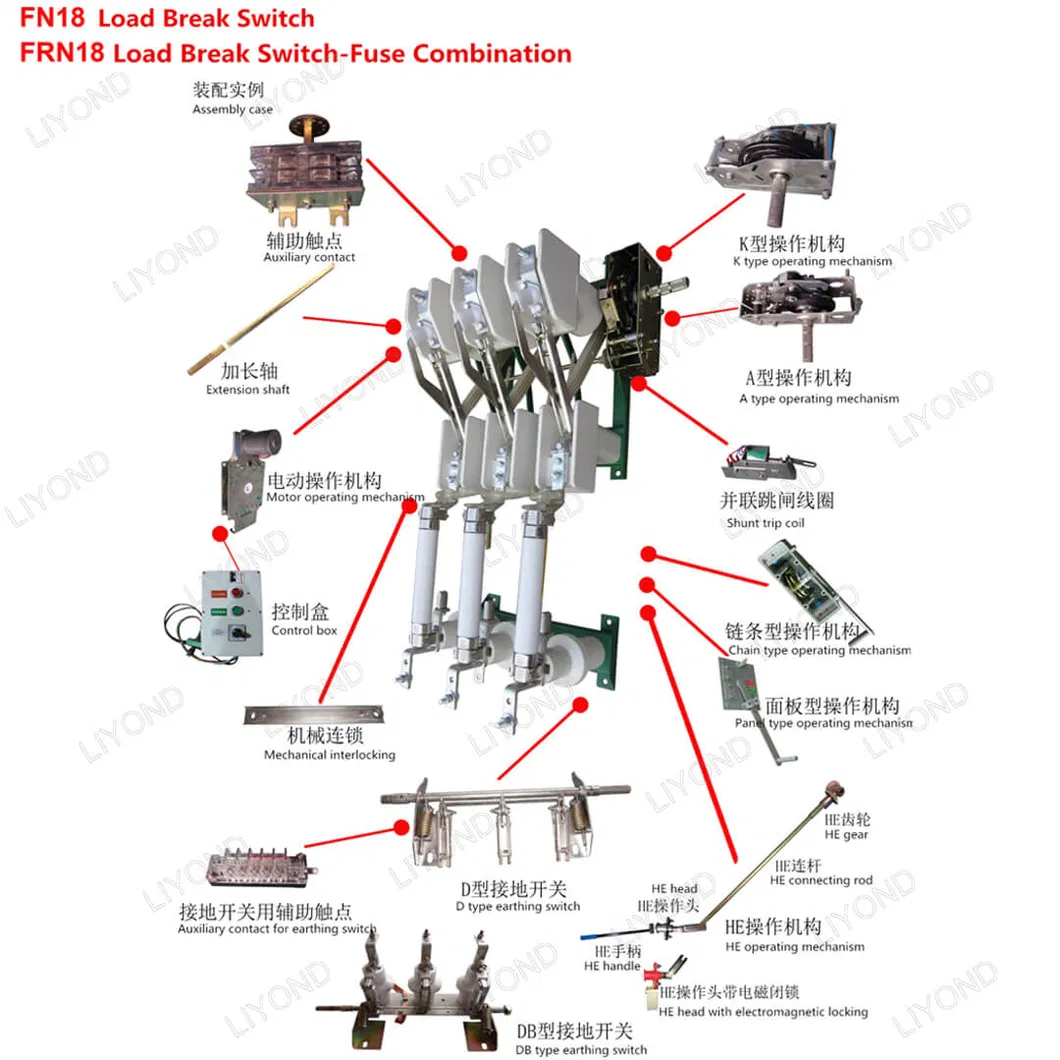

Accesorios opcionales y las características incluyen una variedad de asas de funcionamiento del motor, un operador, los interruptores auxiliares, un dispositivo de desconexión en derivación, bases portafusibles, mecánica de disparo de fusibles, puesta a tierra, interruptores de enclavamiento de la puerta de mecánica y la clave entrelazados.
FN18 en el interior de la serie de alta tensión el interruptor de carga tiene las ventajas de fácil diseño, funcionamiento, estructura compacta, de pequeño volumen, la función completa, peso ligero, rápido de romper y el cierre de la velocidad y alta fiabilidad. Es adecuado para el AC 50Hz, una tensión nominal de 12kV, 24kV, la corriente nominal de 630A y el sistema de distribución de tres fases de la ciudad, especialmente para la construcción de redes y proyectos de renovación, rascacielos, fuente de alimentación de red de anillo de los servicios públicos, y es un producto ideal para la verificación de subestaciones y transformadores de tipo de protección.
| Tensión nominal | Unidad | 12kV | 17,5kV | 24kV | 36kV | 40,5kV | |||||||||||
| Corriente nominal | A | 400 | 630 | 1250 | 400 | 630 | 1250 | 400 | 630 | 1250 | 630 | 800 | 1000 | 630 | 800 | 1000 | |
| Corriente nominal máx. | A | 400 | 630 | 1250 | 400 | 630 | 1250 | 400 | 630 | 1250 | 630 | 800 | 800 | 630 | 800 | 800 | |
| Capacidad de cortocircuito | Pico de KA | 67 | 50 | 50 | 50 | 50 | |||||||||||
| Soportar picos de corriente | Pico de KA | 82 | 82 | 82 | 66 | 66 | |||||||||||
| Poco tiempo actual | 1 seg. | KA eff | 31.5 25 20 |
31.5 25 20 |
31.5 25 20 |
31.5 25 |
31.5 25 |
31.5 25 |
25 25 16 |
25 25 16 |
31.5 25 16 |
25 | 25 | 25 | 25 | 25 | 25 |
| 2 seg. | |||||||||||||||||
| 3 seg. | |||||||||||||||||
| Capacidad de ruptura de carga (IEC 60265-1) | A | 400 | 630 | 1250 | 400 | 630 | 1250 | 400 | 630 | 1250 | 630 | 800 | 630 | 800 | 630 | 800 | |
| Capacidad de ruptura capacitiva (IEC 60265-1) | A | 150 | 45 | 80 | 50 | 50 | |||||||||||
| Capacidad de ruptura inductivo cosφ=0,15 | A | 16 | 16 | 16 | 16 | 16 | |||||||||||
| Max. Capacidad en cooperación con fusibles (IEC 62271-105) | A | 1600 | 1600 | - | 1600 | 1600 | - | 900 | 900 | - | 300 | 300 | 300 | 300 | 300 | 300 | |
| Tensión soportada a frec. industrial 1 min. (a tierra y entre polos / aislamiento) | kV | 42 45 |
45 60 |
55 70 |
80 88 |
95 120 |
|||||||||||
| Tensión no disruptiva de impulso 1.2/50 μs (a tierra y entre polos / aislamiento) | kV | 75 85 |
95 110 |
125 145 |
170 195 |
190 220 |
|||||||||||
| Distancia entre polos | mm | 150, 170, 210 | 170, 210 | 170, 235, 275 | 360 | 360 | |||||||||||
| Torque de operación máxima (cierre / apertura) | Nm | 115-120 Nm K-MECH. 120 Nm / Mech. 3Nm |
80-100 Nm K-MECH. 80-100 Nm |
||||||||||||||
| Ángulo de funcionamiento en el eje | Grado | 130 | 120 | ||||||||||||||
| Hora de apertura | ms | 40-60 | 60 | ||||||||||||||
