12kv Interruptor de carga de alta tensión al aire libre

1 / 5

12kv Interruptor de carga de alta tensión al aire libre

Personalización:	Disponible
Tipo:	Alto Voltaje
Estructura:	Seccionador de Doble Columna

Enviar consulta

Descripción del Producto

Visión General Descripción del producto Parámetros del producto

Información Básica

No. de Modelo FW

Instalación Alto Voltaje de Exterior

Operación Manual

Modo de puesta a tierra Puesta a tierra

Modo de Movimiento Tipo Oscilante

Número de polos Tres Polo

Toma de tierra Planta Individual

Serie Tres

Carrera cortocircuito y fallo de energía

Modo de conmutación Soltero saque en

Modelo Común SR

Estructura de funcionamiento Manual

Certificación ISO, GS, RoHS, CE, IS9001, ISO9001, ISO9002, ISO2000

Frecuencia nominal 50/60hz

Corriente nominal 630A

Tensión nominal 36kv

Corriente de cortocircuito 20ka

Paquete de Transporte cartón

Especificación 111

Origen China

Código del HS 3917310000

Capacidad de Producción 20,000pcs

Descripción de Producto

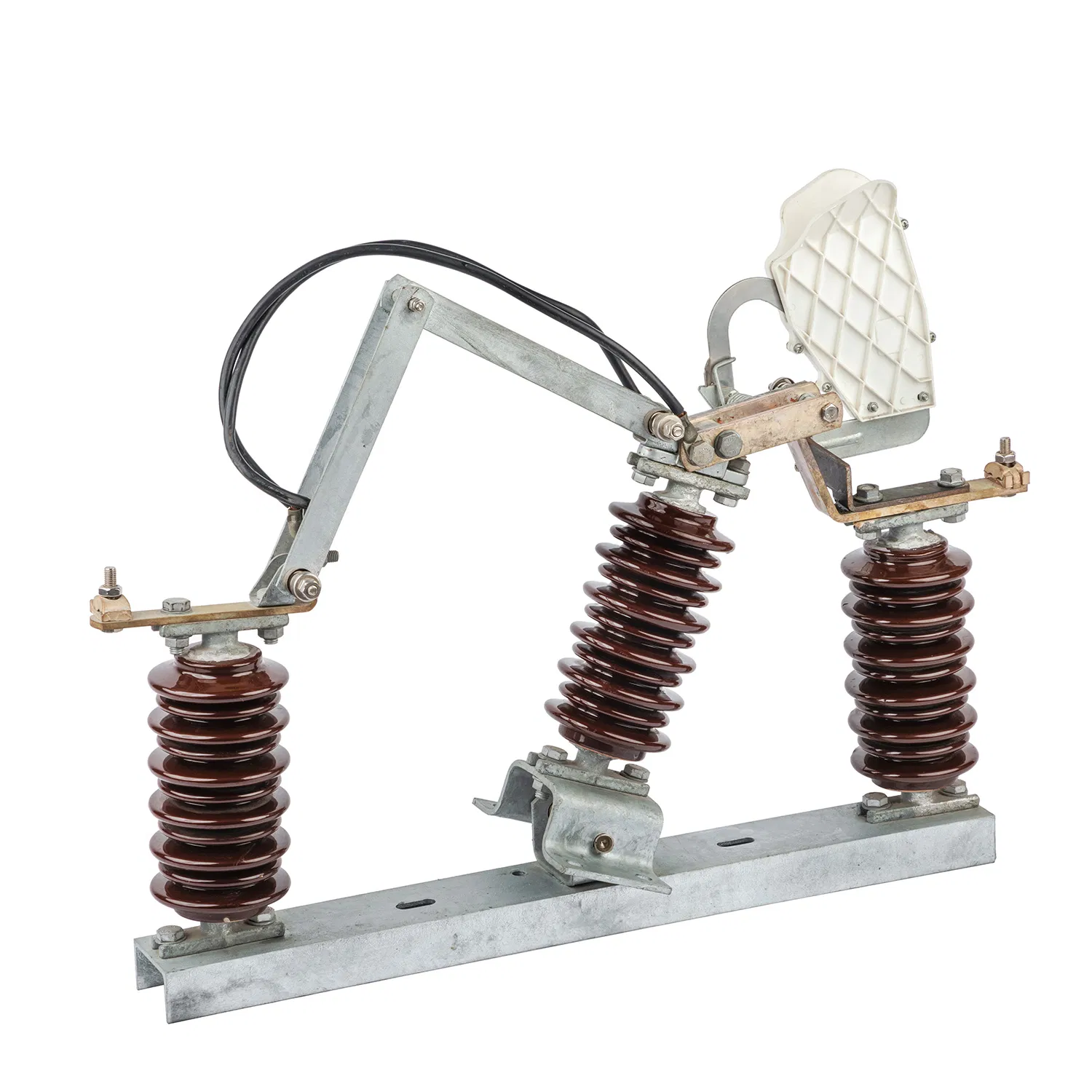

El desconector e interruptor de ruptura de carga exterior tipo FW1 está diseñado para conmutar ramales y líneas principales de anillo o transformadores bajo condiciones de carga (puede equiparse con fusibles HRC MV como función de protección contra cortocircuitos). El interruptor tipo FW1 cumple plenamente con las normas internacionales IEC/IEEE y las recomendaciones DVE, cumpliendo específicamente con DIN VDE 0670 parte 3 y las publicaciones IEC-60265 e IEC-129.

Entorno de Servicio

Temperatura del aire: Temperatura máxima: +75ºC; Temperatura mínima: -45ºC.
Humedad: Humedad promedio mensual del 95%; humedad promedio diaria del 90%.
Altitud sobre el nivel del mar: Altitud máxima de instalación de 2500m.
Aire ambiente: Aparentemente no contaminado por gases corrosivos, inflamables, vapores, etc.
Vibraciones: Ausencia de sacudidas violentas frecuentes.

Características y Beneficios

Diseño extremadamente compacto.
Todas las piezas de acero están fabricadas en acero inoxidable o galvanizado en caliente.
Bastidor de base sólida y de alta estabilidad.
Contacto principal con protección avanzada contra la formación de hielo.
Disponible con aisladores de porcelana o alternativamente de silicona.
Mínimo hundimiento de la línea de conexión gracias a los dos terminales fijos.

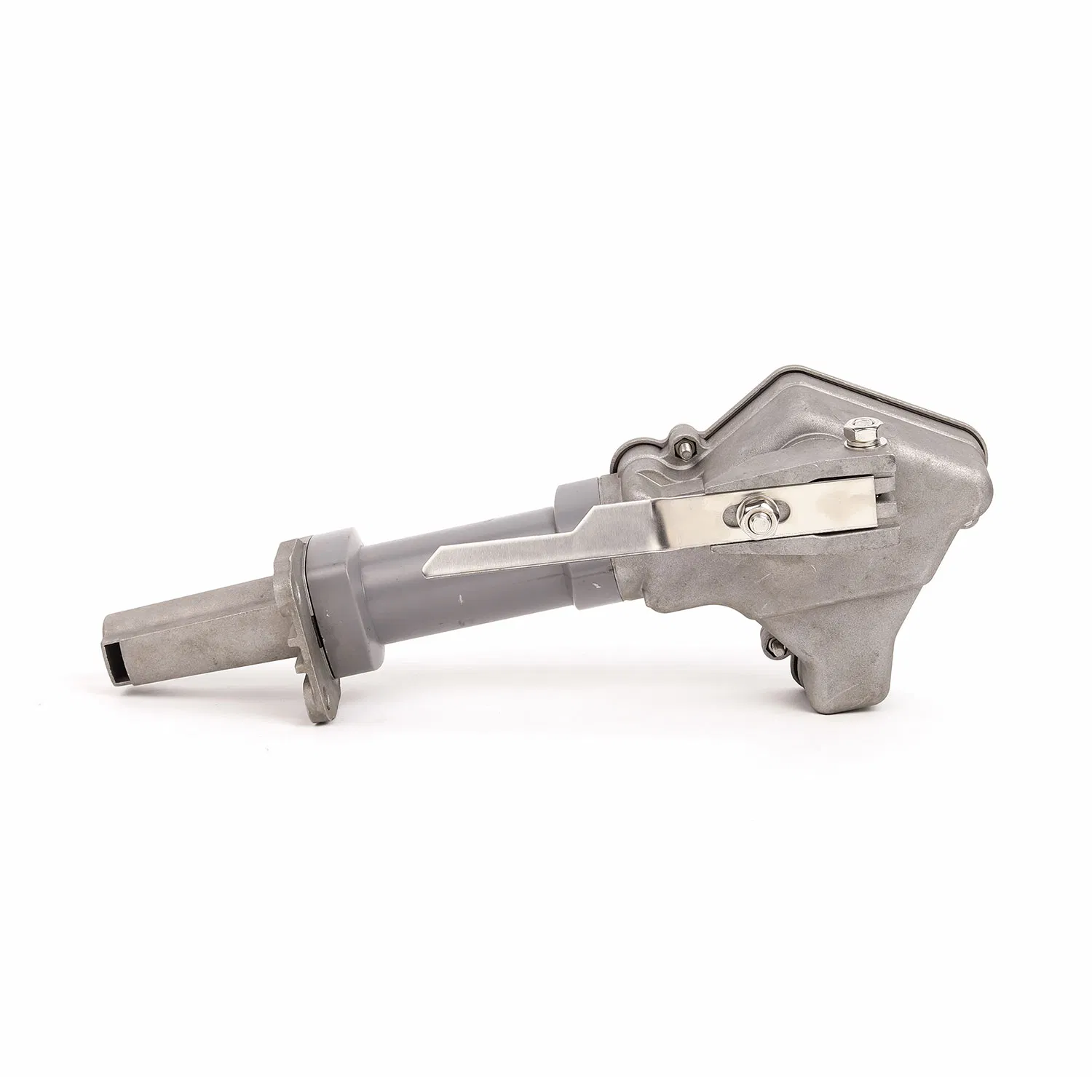

Cámara de arco fabricada con aleación antioxidante completamente libre de mantenimiento.
Procedimiento de desconexión sin generación de arco externo.
Capacidad de soportar cortocircuitos bajo condiciones específicas.
Fácil fijación sobre la estructura de soporte mediante sujeción o atornillado directo.
Fácil instalación y configuración en el sitio de trabajo.
Alta fiabilidad: probado para resistir hasta 1,000 ciclos de operación.
Elementos conductores revestidos de plata, níquel o estaño.
Equipo prácticamente libre de mantenimiento durante su vida útil.

Parámetros del Producto

No	Tema / Parámetro		Unidad	Datos Técnicos
1	La tensión nominal		Kv	12	24	36
2	Frecuencia		Hz	50/60
3	Corriente nominal		A	200/400/630
4	Corriente nominal de corto circuito soportar		KA	20
5	Pico de corriente nominal de soportar		KA	50
6	Corriente nominal de decisiones		KA	31.5-50
7	Nivel de aislamiento nominal (HV)	Impulso de iluminación	KV	75/85	125/145	170/195
7	Nivel de aislamiento nominal (HV)	Frecuencia de alimentación soportar	KV	45	55/75	75/100
8	Los circuitos de activo	20 desconexiones	A	630	630	400
		30 desconexiones		400	400	300
		40 desconexiones		300	300	250
		50 desconexiones		250	250	170
		75 desconexiones		170	170	160
		120 desconexiones		110	110	110
		200 desconexiones		65	65	65
		280 desconexiones		50	50	50
9	Capacidad de ruptura para circuitos de anillo			630	400	250
10	Capacidad de ruptura nominal del transformador			50	50	50
11	Capacidad nominal de carga de rotura de cable			11	11	11
12	Capacidad de ruptura nominal del problema de masa			56	56	56

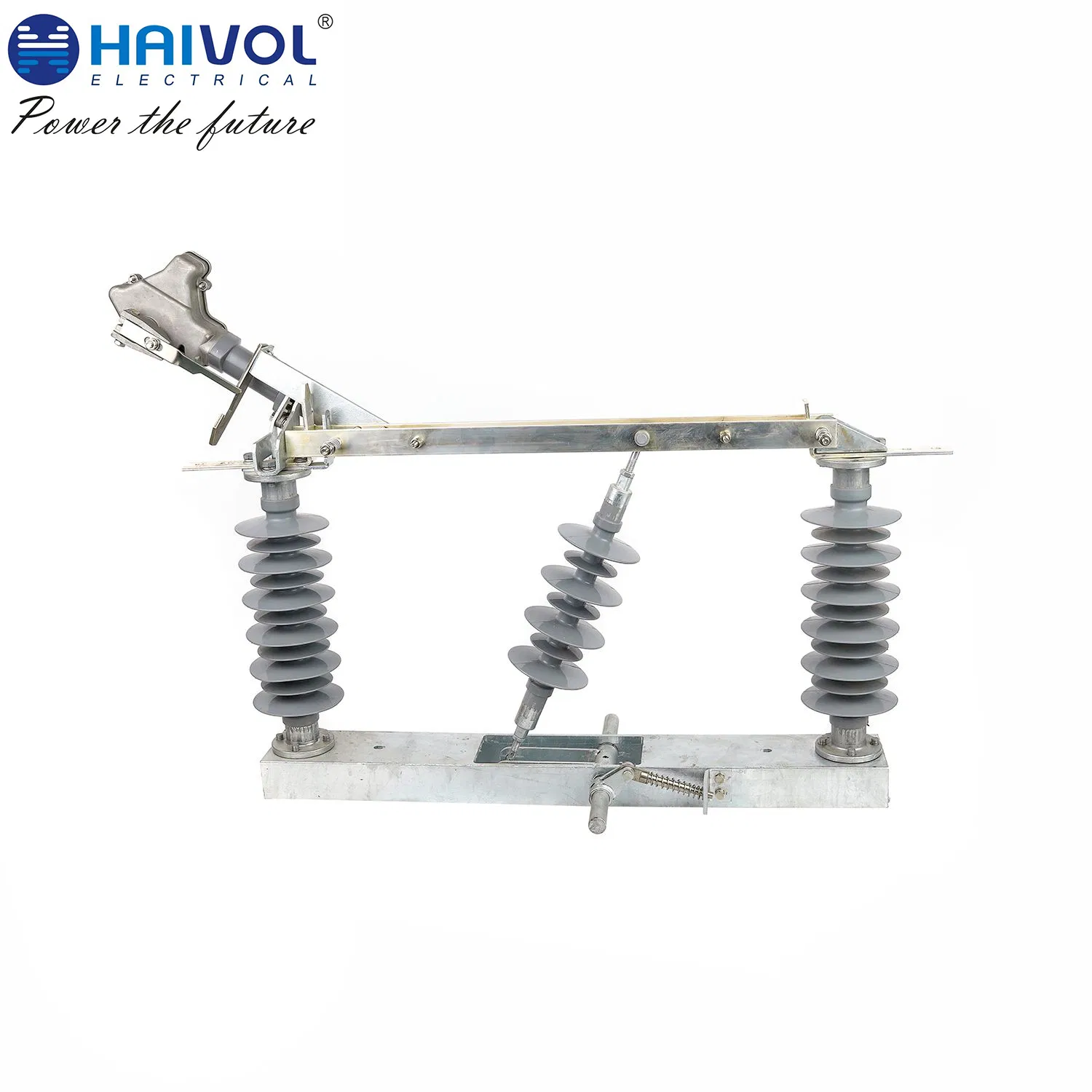

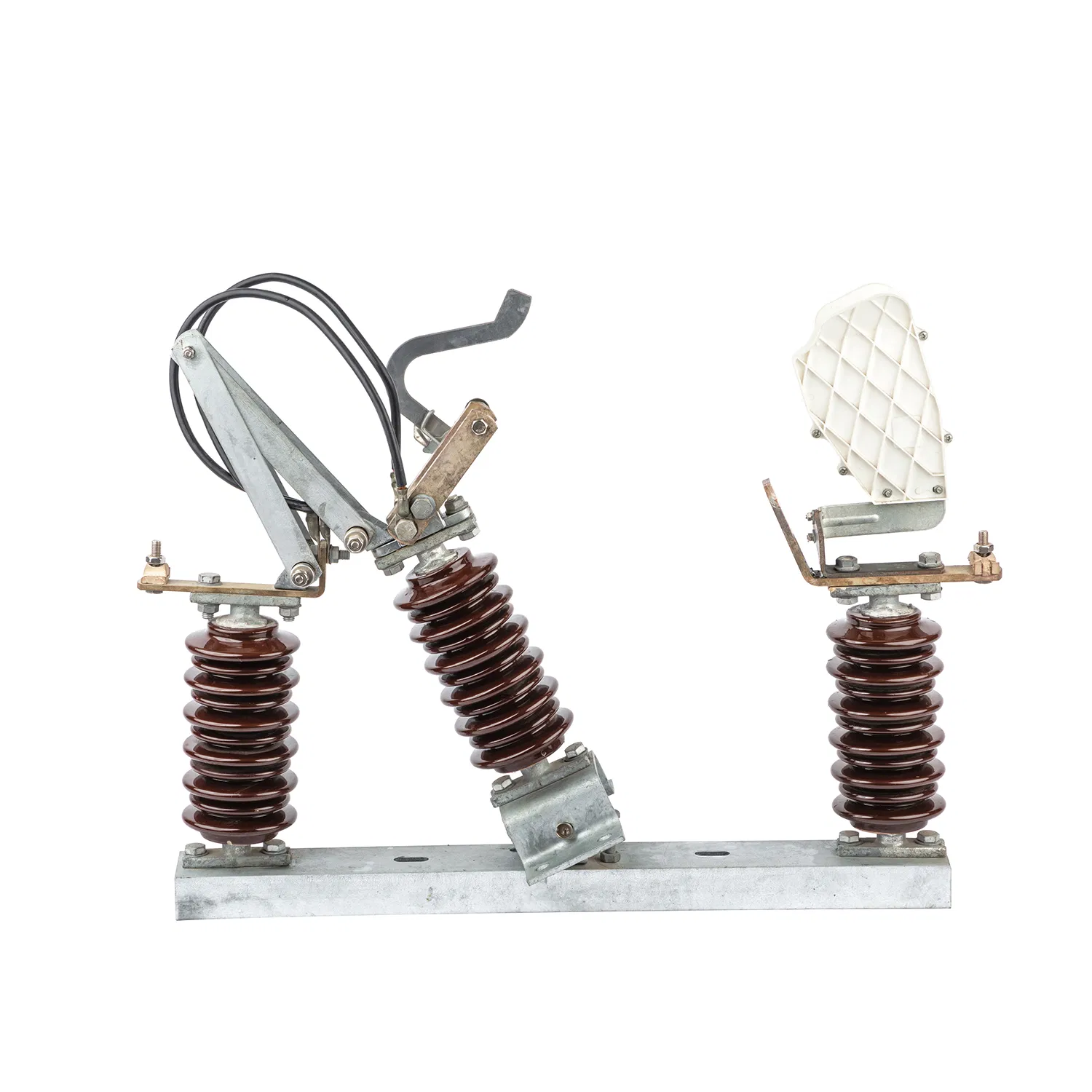

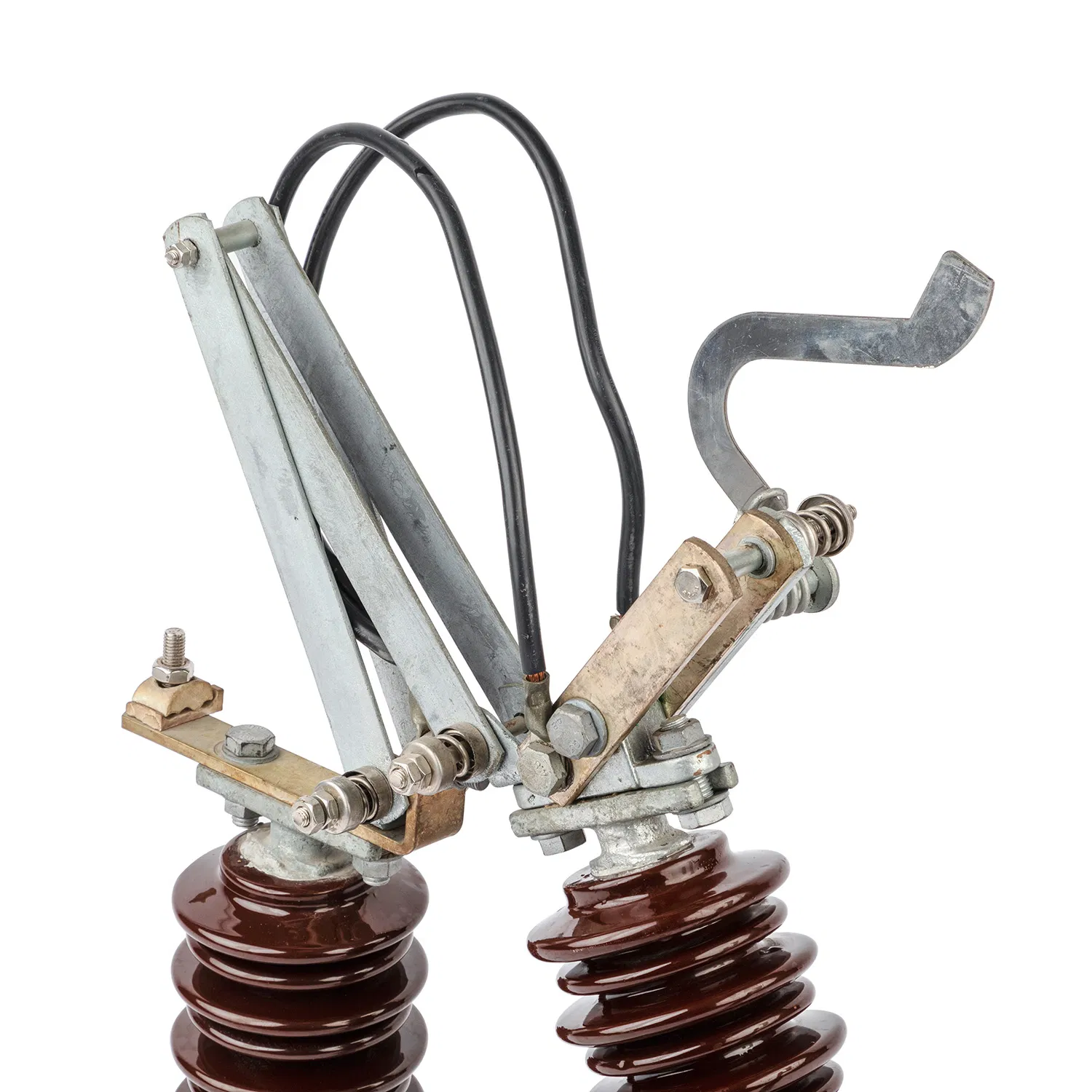

Galería de Imágenes del Producto

Preguntas Frecuentes (FAQ)

1. ¿Qué funciones principales realiza el desconector de carga exterior FW1?

El desconector FW1 está diseñado para la conmutación segura de ramales, líneas principales de anillo y transformadores bajo condiciones normales de carga, ofreciendo además protección opcional contra cortocircuitos cuando se equipa con fusibles HRC MV.

2. ¿Cuáles son los límites de temperatura y condiciones ambientales para su operación?

El equipo funciona de manera óptima en un rango de temperatura que va desde un mínimo de -45ºC hasta un máximo de +75ºC, con una altitud máxima de instalación de hasta 2500 metros sobre el nivel del mar y en ambientes libres de gases corrosivos o inflamables.

3. ¿Qué tipo de materiales de aislamiento están disponibles para este interruptor?

El interruptor tipo FW1 está disponible con aisladores tradicionales de porcelana de alta resistencia, o si el cliente lo prefiere, con aisladores alternativos de silicona.

4. ¿Requiere de algún mantenimiento constante el mecanismo de ruptura del arco?

No, la cámara de extinción del arco está fabricada con una aleación antioxidante especial que la hace completamente libre de mantenimiento y garantiza una conmutación limpia sin arco externo.

5. ¿Con qué estándares y certificaciones internacionales cumple este producto?

Este dispositivo cumple con las recomendaciones internacionales IEC/IEEE y DVE, en específico con DIN VDE 0670 parte 3, IEC-60265 e IEC-129, además de contar con certificaciones generales como ISO, GS, RoHS y CE.

6. ¿Cómo es el proceso de instalación y montaje de este equipo en el exterior?

El diseño permite un montaje sumamente flexible en las estructuras de soporte exteriores. La fijación se puede realizar mediante abrazaderas de sujeción (libres) o atornillando directamente a través de los orificios de la base del bastidor metálico.
