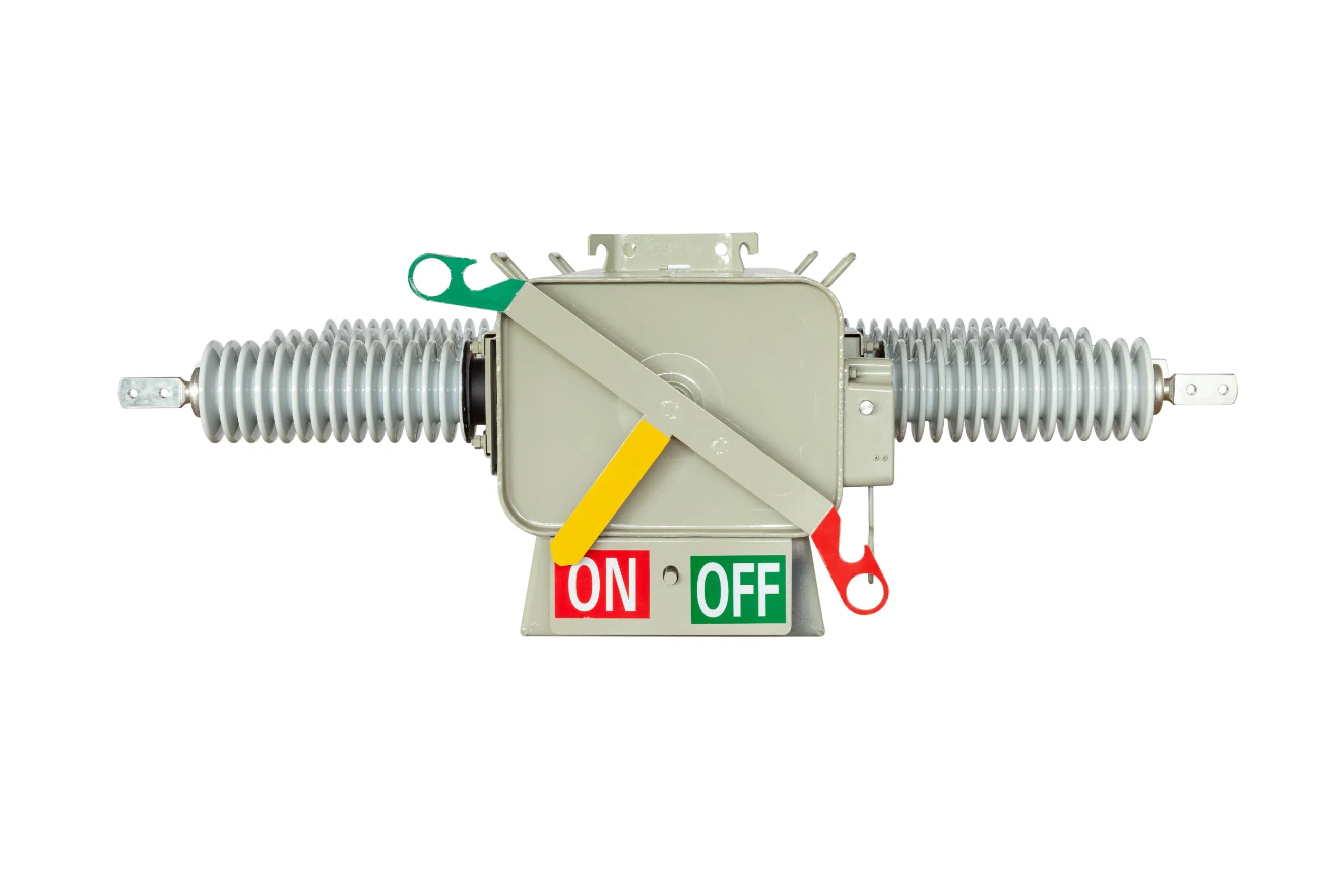

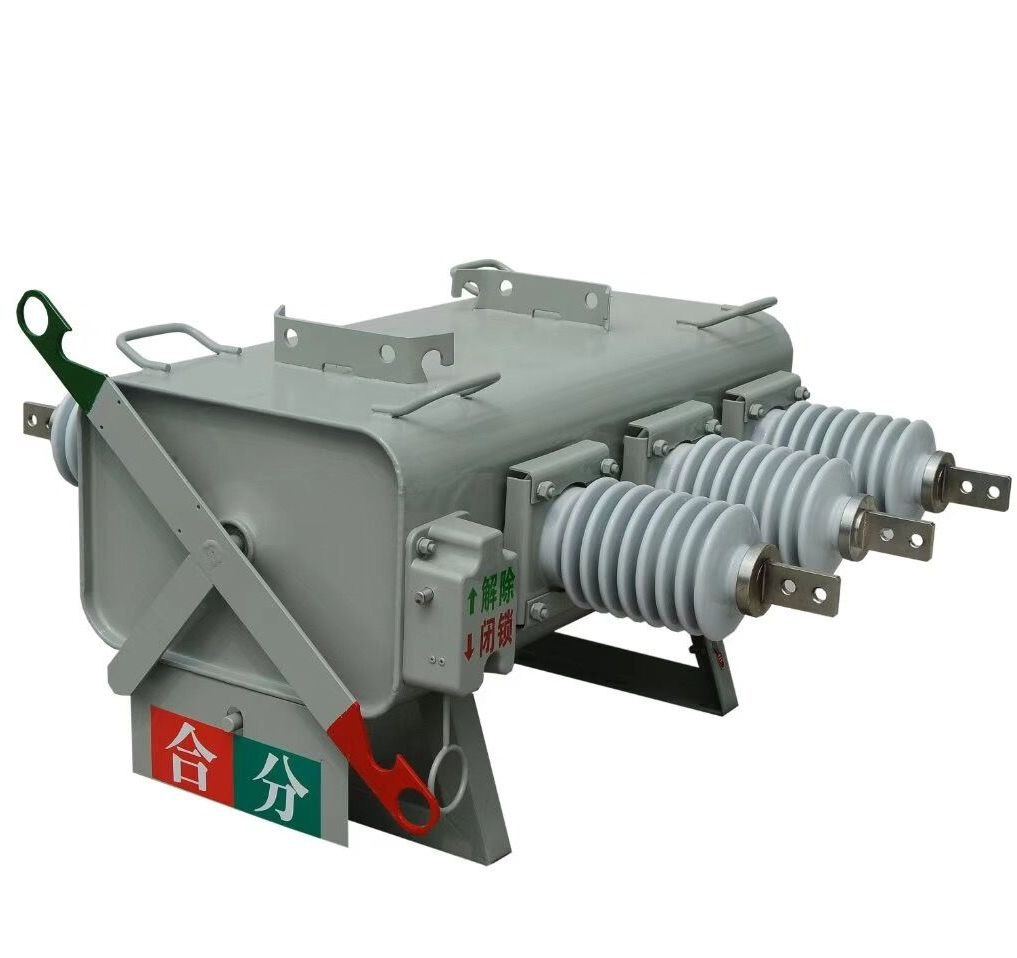

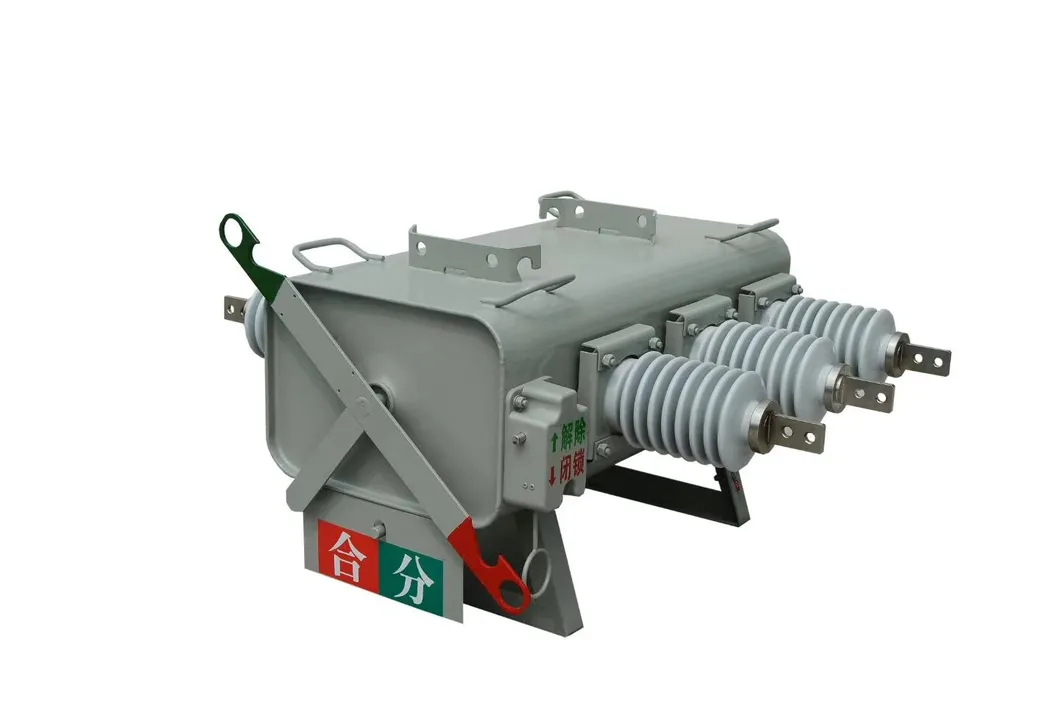

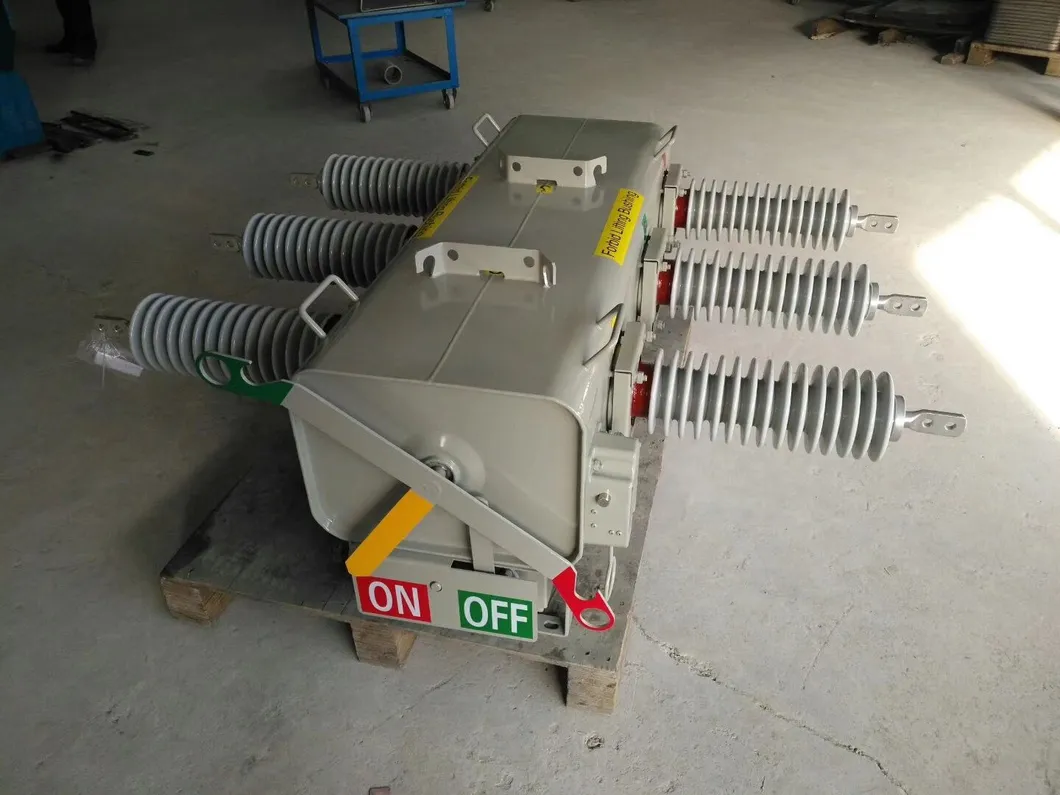

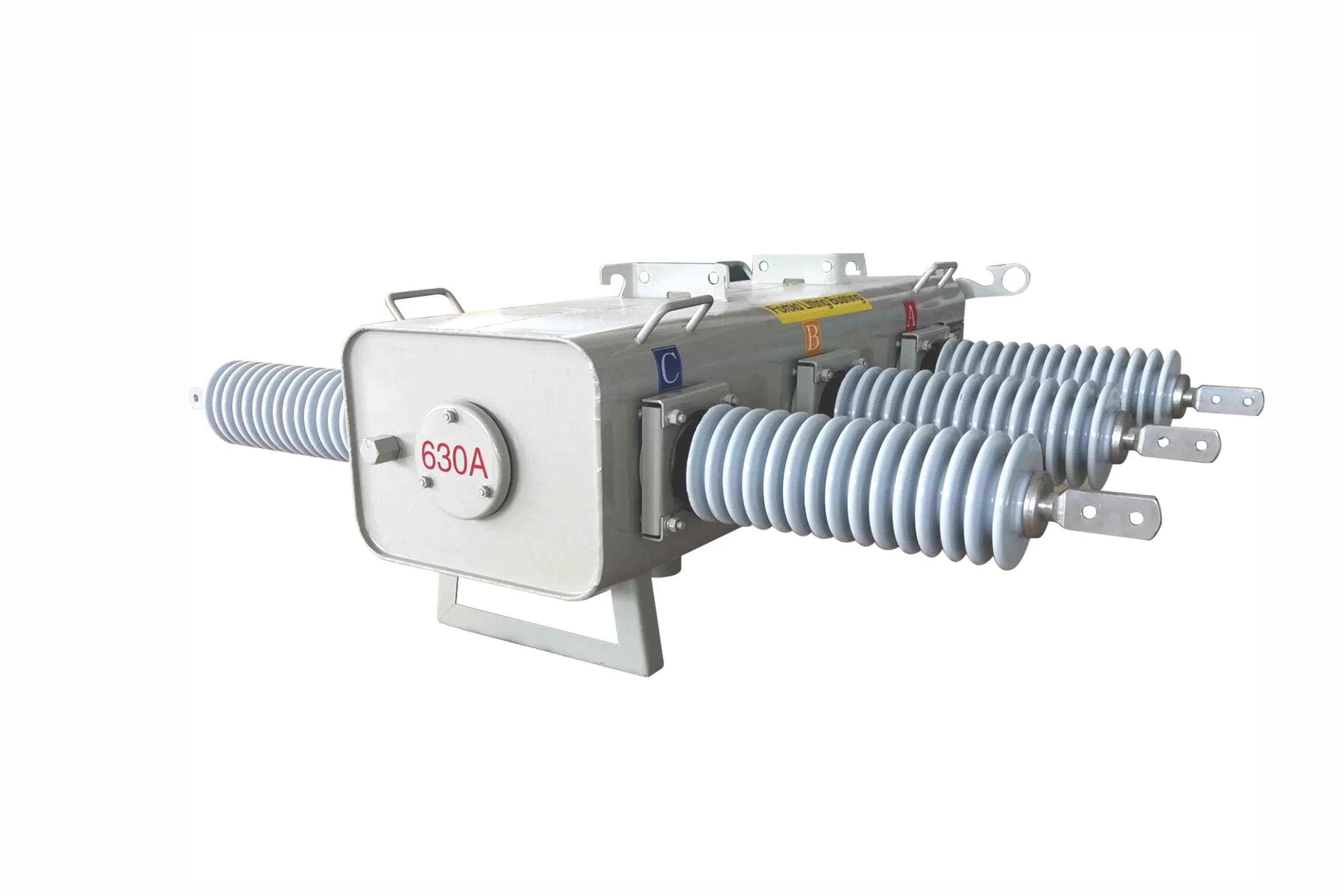

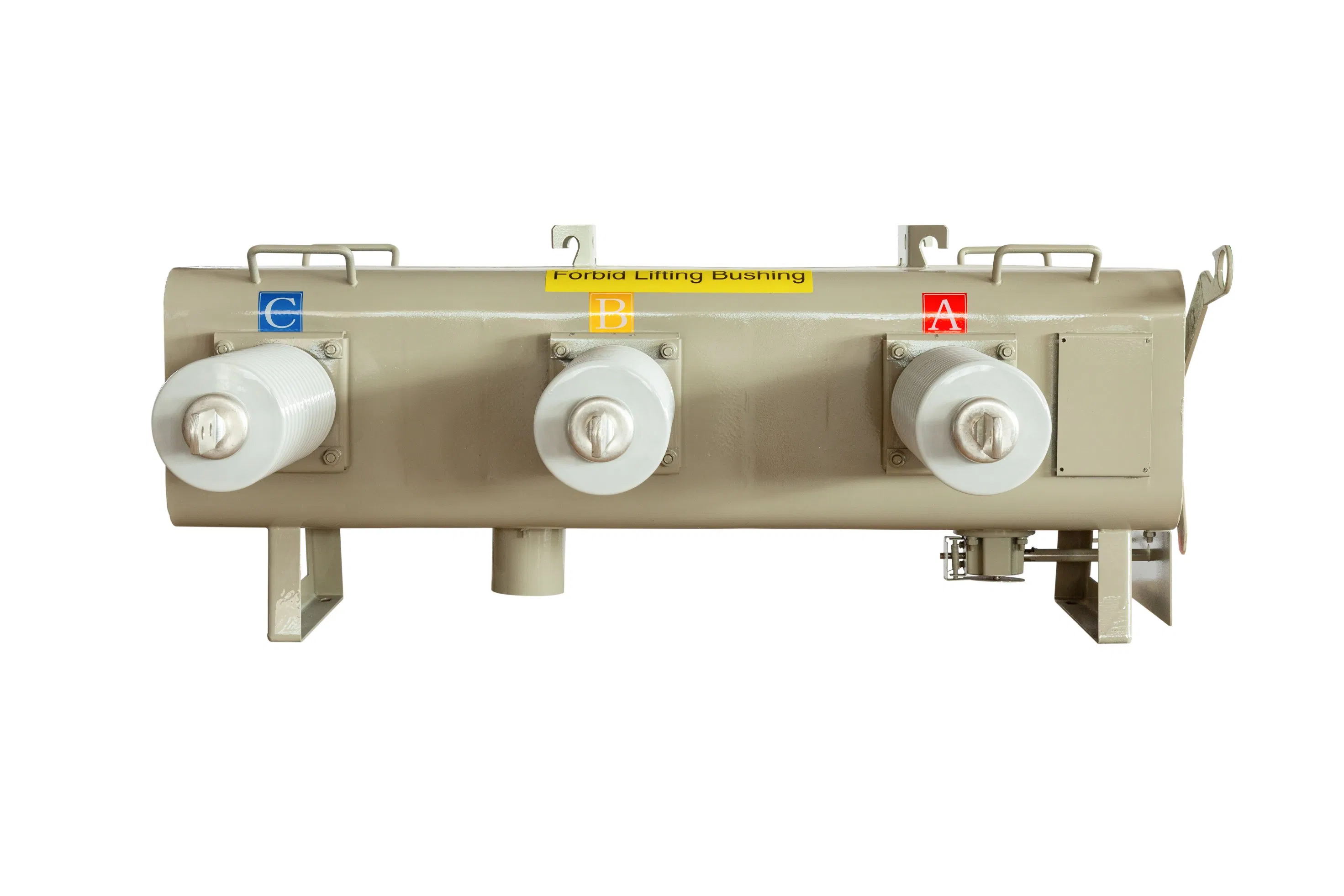

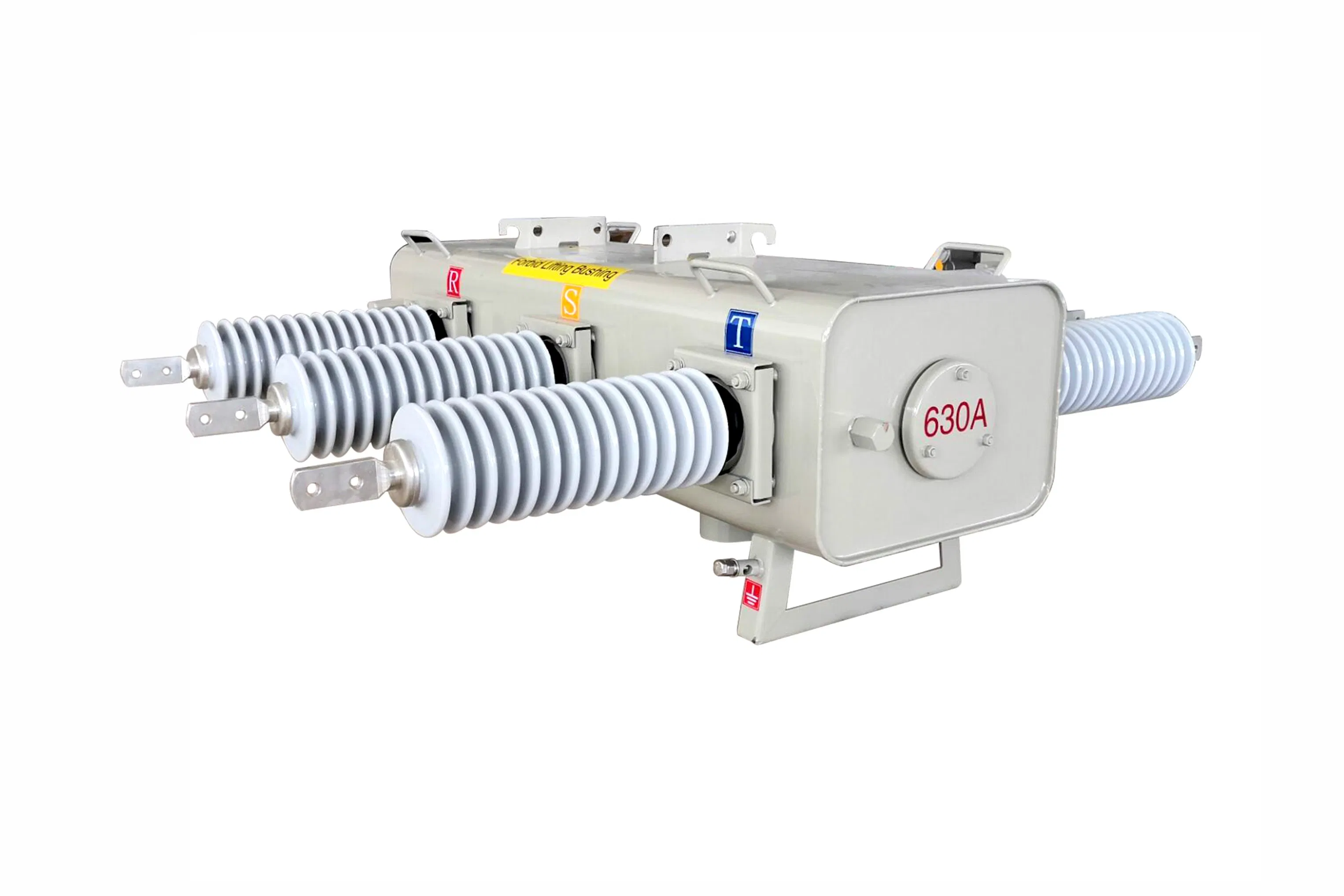

El interruptor de carga tipo polo-install de PGS se utilizó en tensión nominal de 33kV, 24kV, 12kV, corriente nominal de 400/630A; 50/60Hz con la corriente de carga; corriente de sobrecarga de la línea de alimentación de circuito abierto y apertura y cierre de sistemas eléctricos.
El interruptor puede estar equipado con un controlador con el parámetro técnico más avanzado.
PGS-A tipo PGS es manualmente LBS para la elección.
PGS-M tipo PGS es un tipo inteligente LBS para elegir. Puede desconectarse automáticamente cuando se haya desdistribuido la línea de distribución. Podría ser operado por el mango; implementa movimiento electromecánico y distante. El controlador eléctrico se instaló en un armario de acero inoxidable, así que podría usarse en cualquier condición.
| No | Elemento | Unidad | Datos |
|---|---|---|---|
| 1 | Tensión nominal | KV | 12/20/33 |
| 2 | Corriente nominal (Frecuencia) | Hz | 50/60 |
| 3 | Nivel de aislamiento nominal (Con gas SF6 0,07Mpa) - Tensión de impulso de rayos | KV | 75/125/170 |
| 4 | Tensión de impulso de frecuencia de potencia | KV | 42/50/70 |
| 5 | Corriente nominal | A | 630 |
| 6 | Corriente nominal de carga de circuito abierto (0,07Mpa // 20ºC / h) | A | 630 |
| 7 | Corriente de circuito abierto por debajo de la presión 0 | A | 630 |
| 8 | Valor pico de velocidad de corriente de resistencia | Ka | 50 |
| 9 | Corriente nominal de cierre de corto plazo | Ka | 50 |
| 10 | Corriente de resistencia nominal de corto tiempo | Ka/s | 20/1 |
| 11 | Corriente nominal de circuito abierto de carga del cable eléctrico | A | 25 |
| 12 | Corriente nominal de circuito abierto de carga del cable | A | 16 |
| 13 | Corriente nominal de circuito abierto de bucle cerrado | A | 630 |
| 14 | Corriente de excitación | A | 21 |
| 15 | Tiempos de circuito abierto de corriente nominal | Veces | ≥ 400 veces |
| 16 | Presión nominal de trabajo | MPa | 0,07 |
| 17 | Cada tensión de funcionamiento y resistencia | μΩ | ≤ 150 |
| 18 | Tasa de fuga relativa de gas | Año | ≤ 1% |
| 19 | SF6 contenido de humedad del gas (Fábrica) | ppm | ≤ 150 |
| 20 | Funcionamiento estable de la máquina | Veces | 6000 |
| 21 | Tensión nominal de funcionamiento y bucle auxiliar | V | DC220/110, AC220/110 |
| 22 | Peso (Tipo M / Tipo A) | kg | 115 / 135 |
